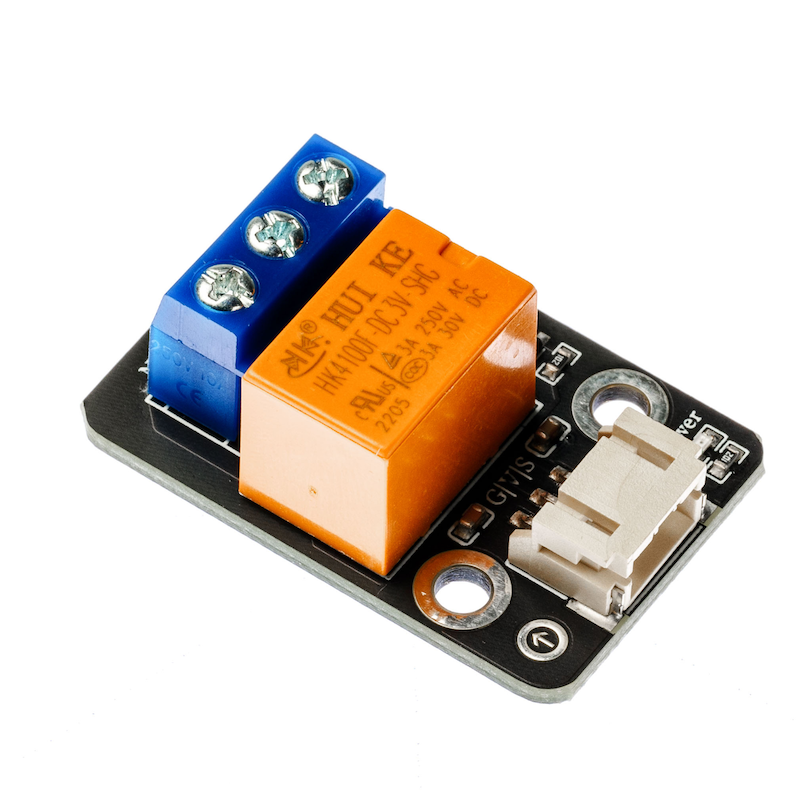

HS-F17P Relais-Modul

1、Einführung

1. Wenn an der Eingangsseite ein Höchstspannungssignal vorhanden ist, wird der gemeinsame Anschluss mit dem normally offenen Anschluss geleitet.

2. 可以直接控制各种设备和负载。

3. Verfügt über Anzeige für Spannung und Relaisbetrieb, Schließer leuchtet, Trenner nicht leuchtend。

4. Hat einen normally offenen und einen normally geschlossenen Kontakt。

5. Steuerung von直流 oder Wechselstrom-Signalen, kann 220V Wechselstrom-Lasten steuern.

2、Schemazeichnung

Relais-Modul-HS-F17P SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Anschlusstyp: PH2.0 3P Steckerleitung

• Montageart: Doppelbolzenfixierung

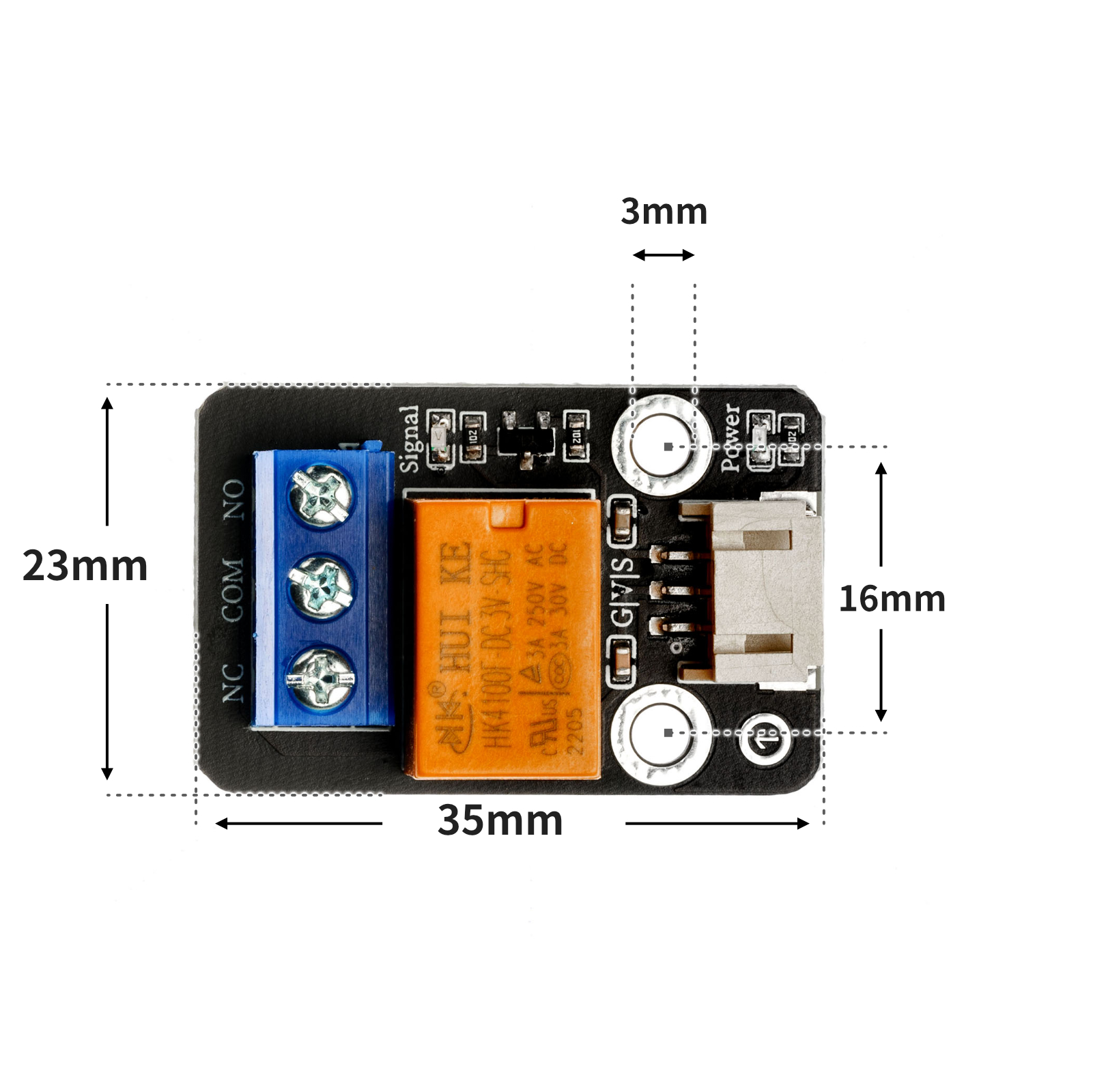

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
 pinMode(6, OUTPUT);
}
void loop(){
 //继电器接D6
 digitalWrite(6,HIGH);
 delay(1000);
 digitalWrite(6,LOW);
 delay(1000);
}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    pin2.value(1)
    time.sleep(1)
    pin2.value(0)
    time.sleep(1)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

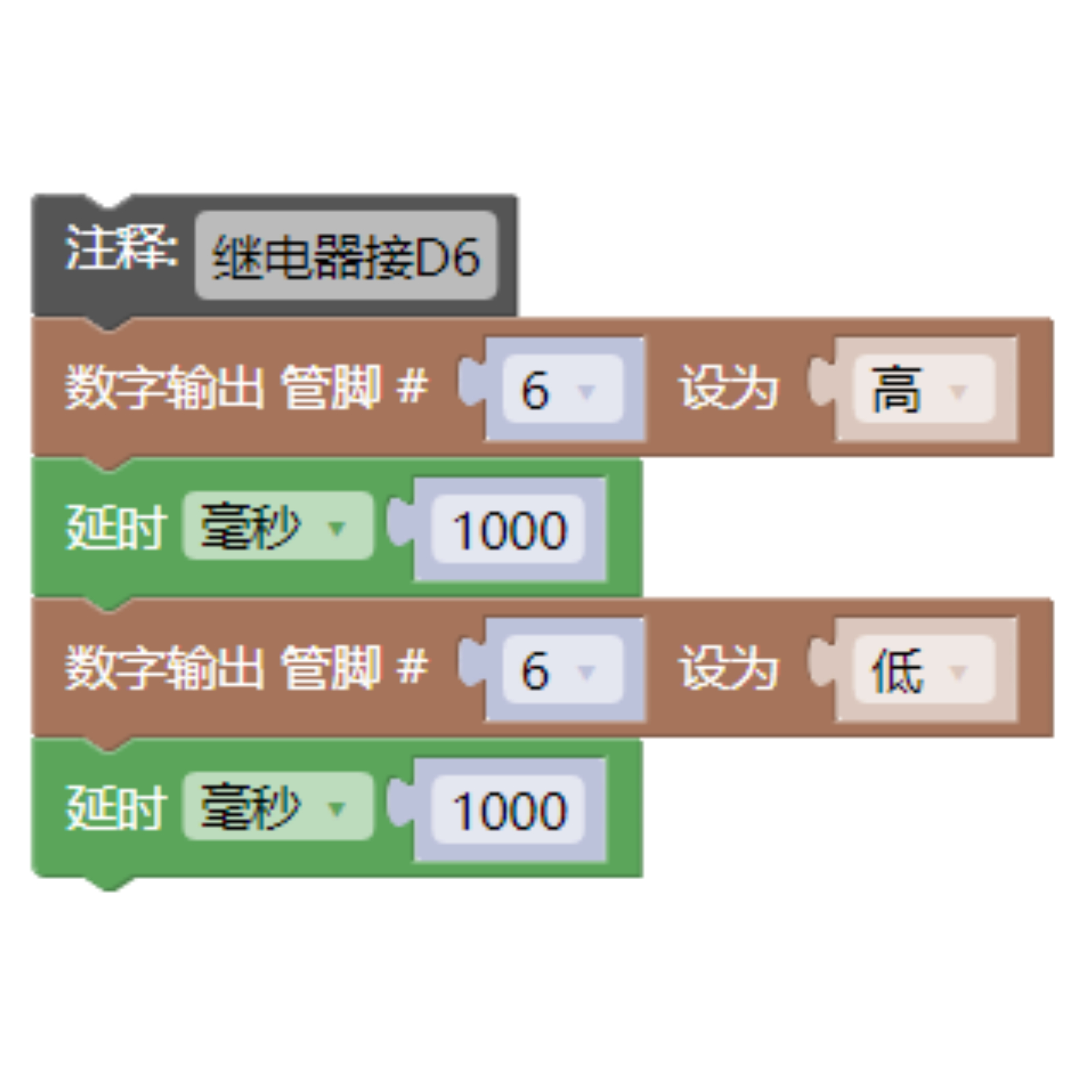

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

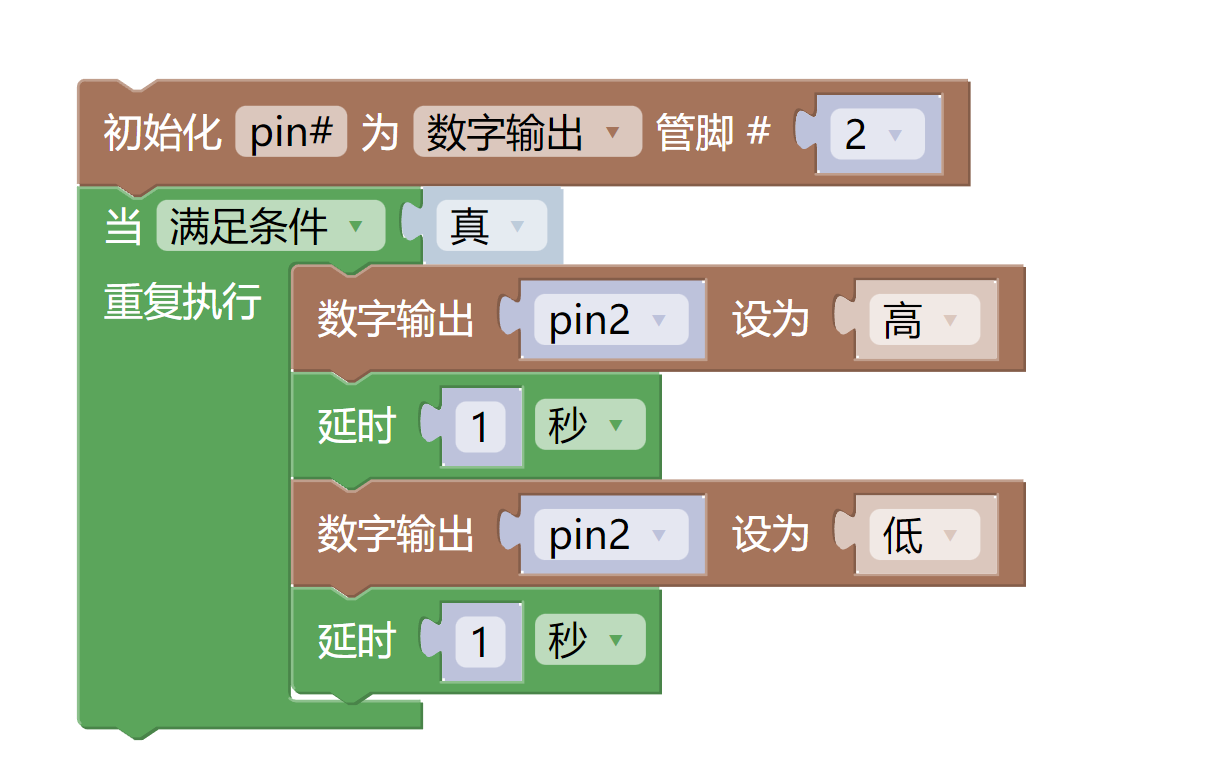

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Relaismodul (HS-F17P) *1

• PH2.0 3P Stecker auf Dupont Kabel *1 oder PH2.0 3P Doppelseitiger Steckerleitung *1

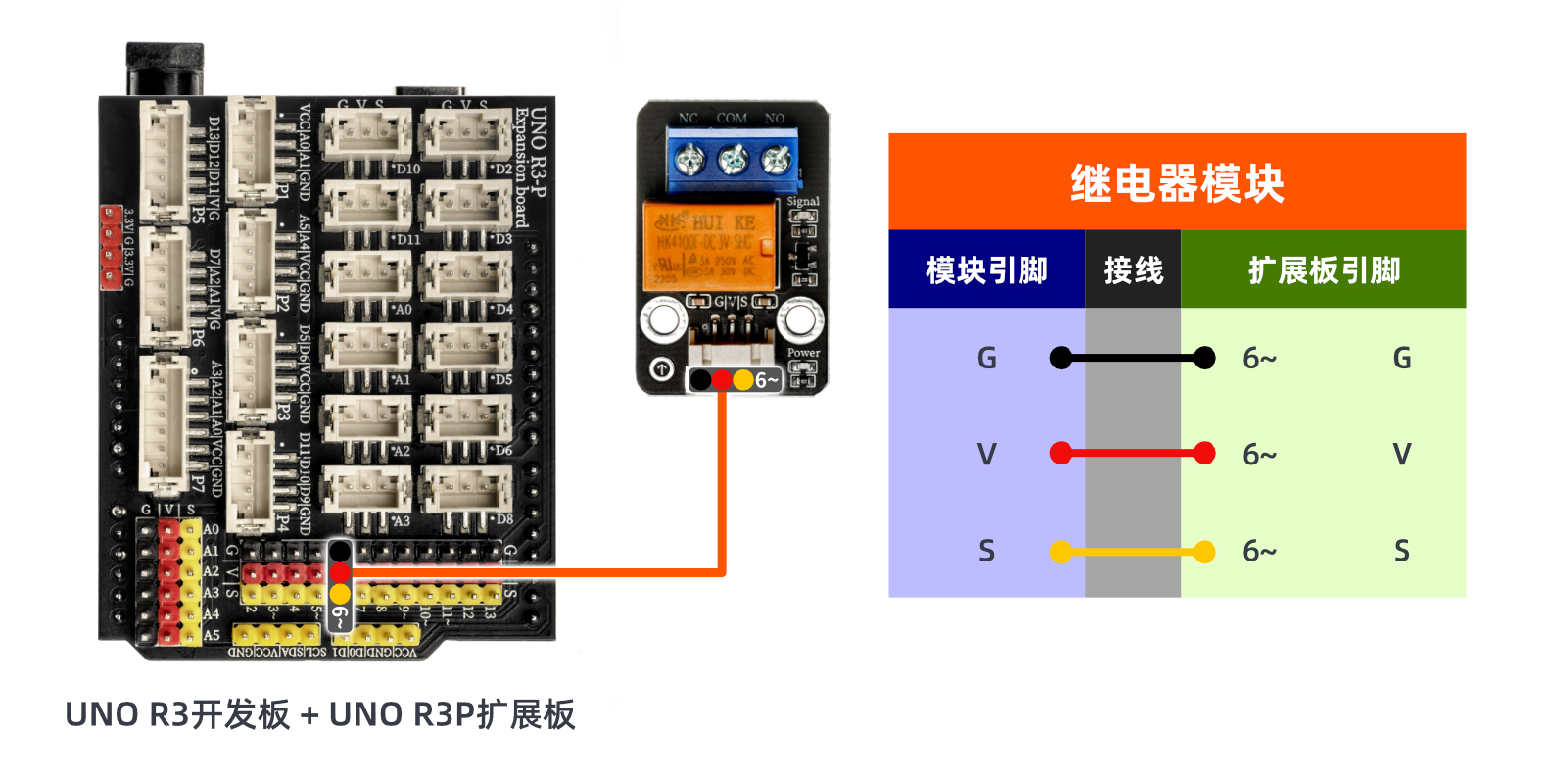

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Aktualisiert...

Schaltplan der Leitung:Aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

Arduino UNO Testergebnis：

Nachdem die Kabel an das Gerät angeschlossen sind, laden Sie das obige Programm auf die Arduino-UNO-Entwicklungsplatine hoch. Wenn die Kontakte des Relais schließen, leuchtet das Signallicht auf; wenn sie abreissen, erlischt das Signallicht.

ESP32 Testergebnis:

Wird aktualisiert...
