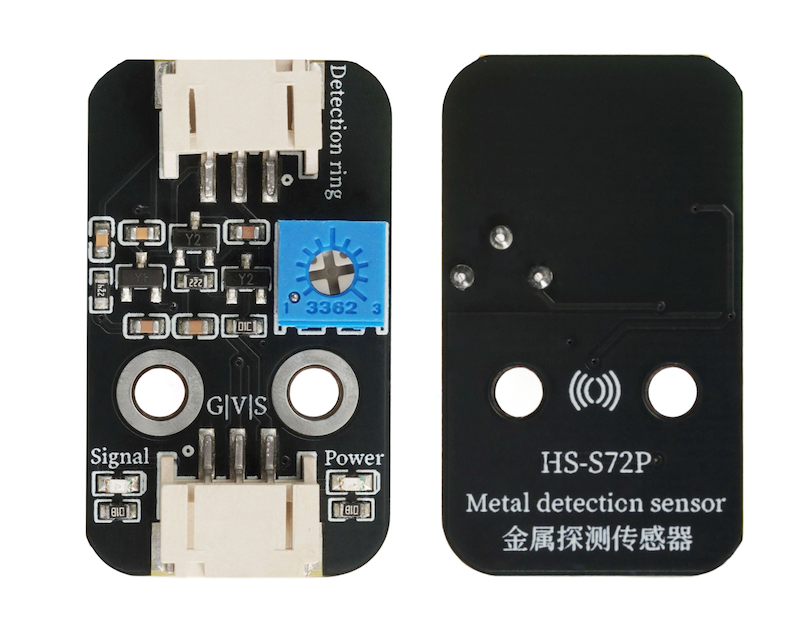

HS-S72P Metall Detektionssensor

1、Einführung

Der Spulenkern im Sensor wird mit Wechselstrom durchfließen gelassen, was ein periodisch wechselndes Magnetfeld erzeugt.Wenn ein metallisches Objekt in das Magnetfeld eindringt, erzeugt das Metall innen eine Wirbelströmung (geschlossener Stromkreis), und diese Wirbelströmung erzeugt wiederum einen umgekehrten Magnetfeld, der die Verteilung des ursprünglichen Magnetfelds stört.
Eine weitere Spule (Empfangsspule) detektiert Änderungen im Magnetfeld (wie Flussdichte, Frequenz oder Phasenverschiebung) und wandelt das Signal in ein elektrisches Signal um. Nach Verstärkung und Verarbeitung löst es einen Alarm aus oder gibt das Ergebnis weiter.

2、Schemazeichnung

Metall detektor Sensor-HS-S72P SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsweg: PH2.0 3P Stecker

• Montageart: Schraubenfestigung

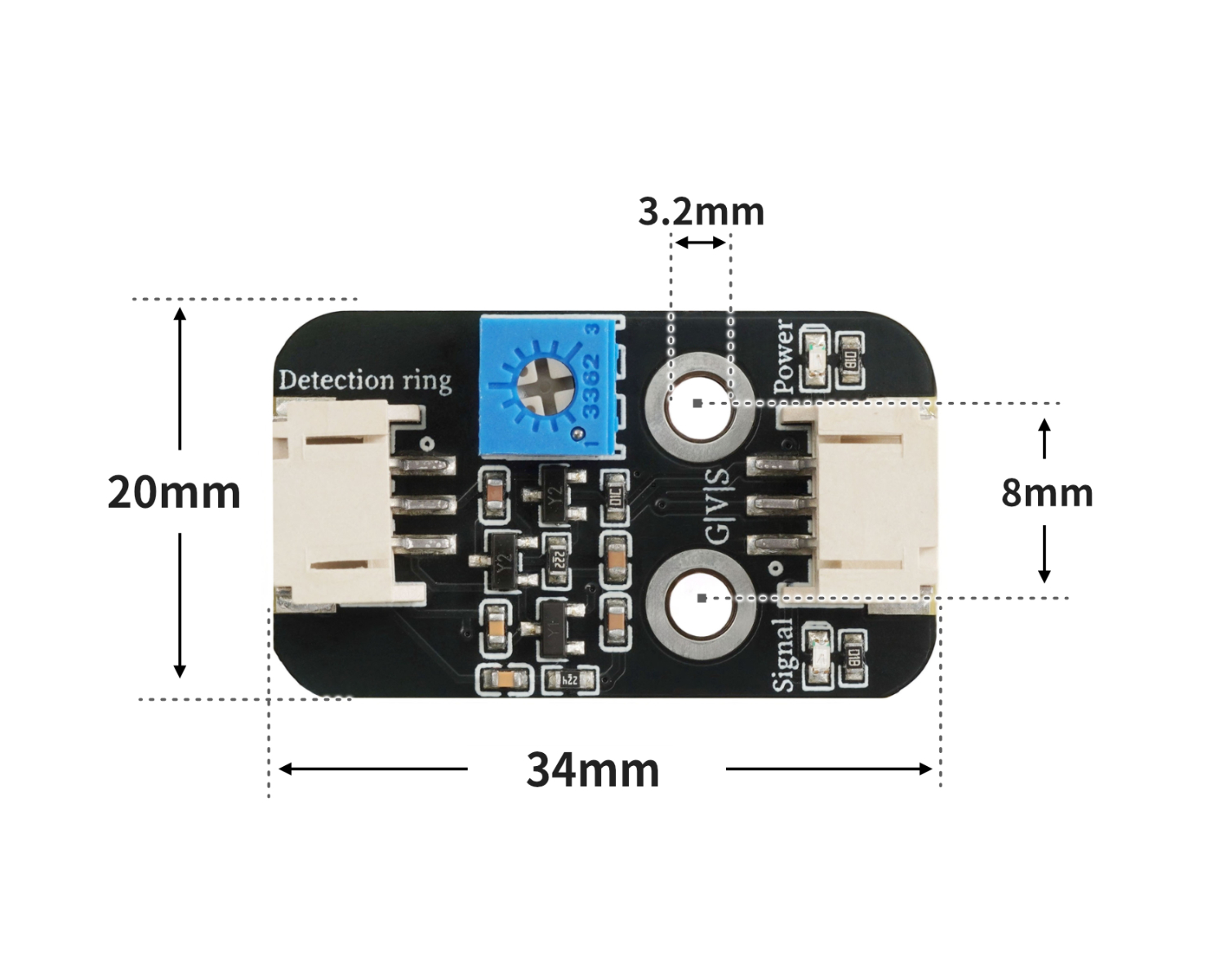

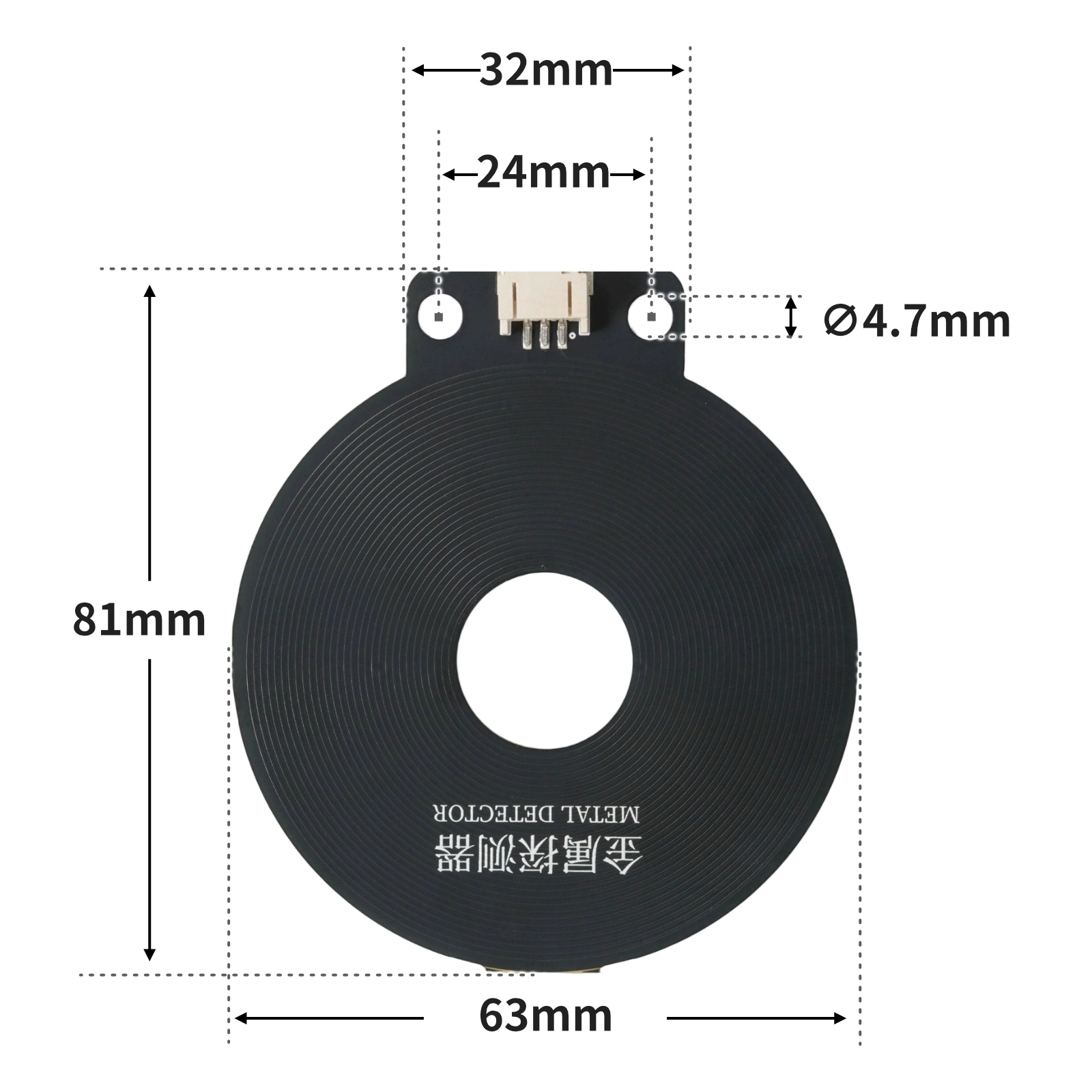

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == HIGH) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 1:
        pin12.value(1)
    else:
        pin12.value(0)

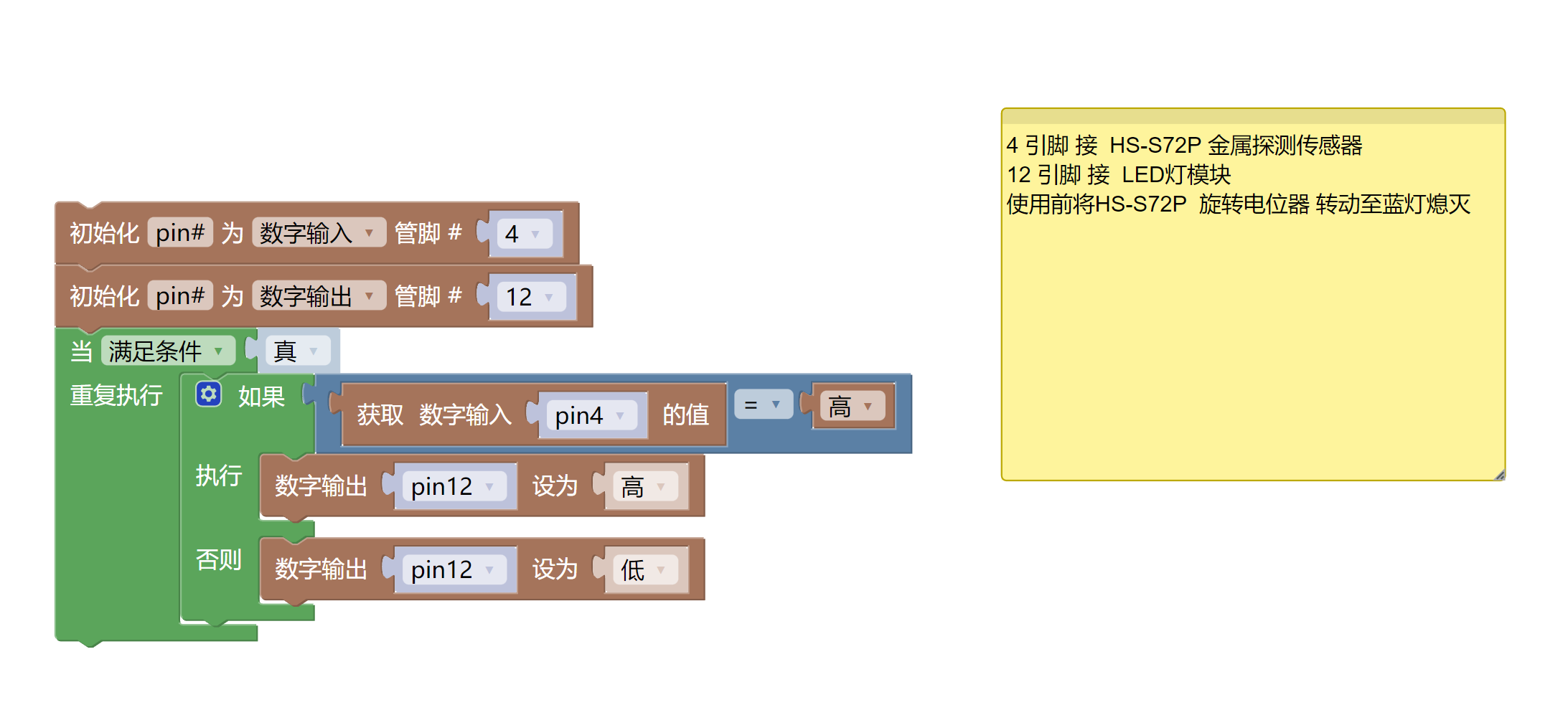

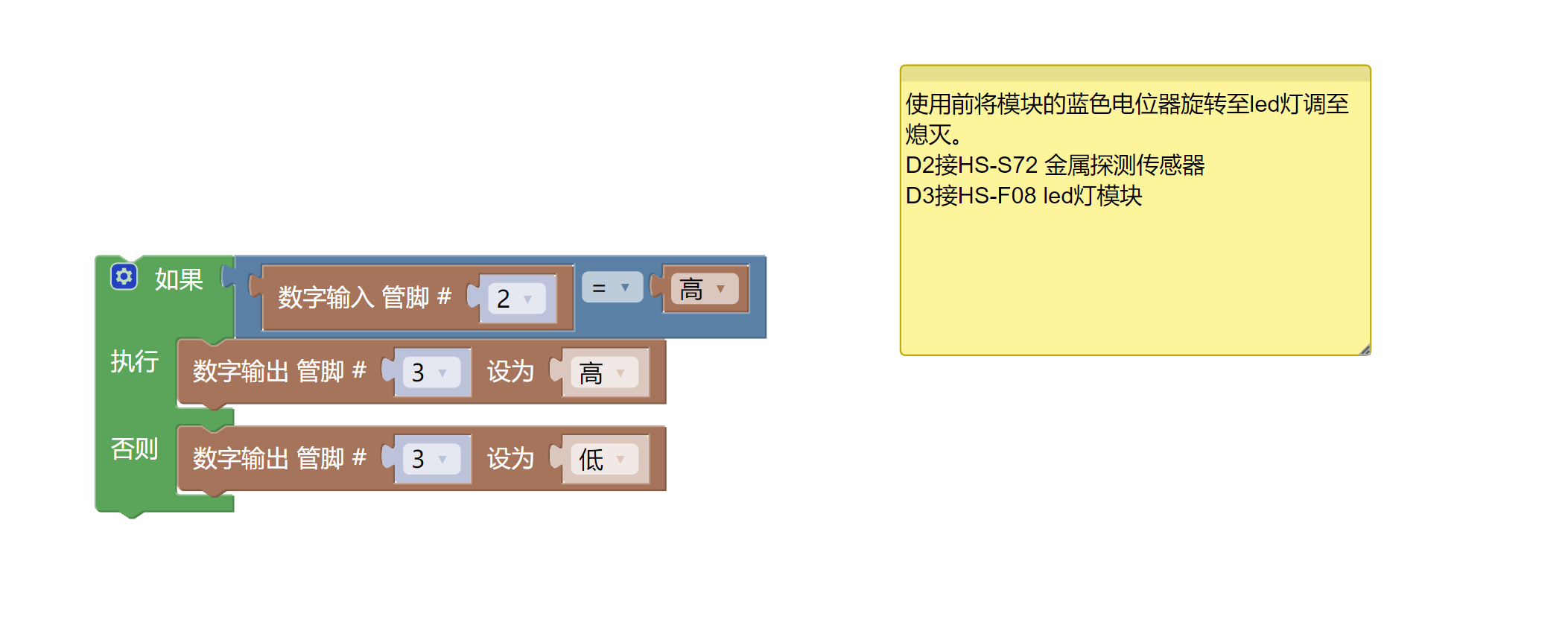

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• R3P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• Metallsuchsensor (HS-S72-P) *1

• LED-Leuchtmodul (HS-F08-P) *1

• PH2.0 3P-Doppelseitige Steckerleitung *2 oder PH2.0 3P-Stecker auf DuPont-Kabel umstecken *2

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

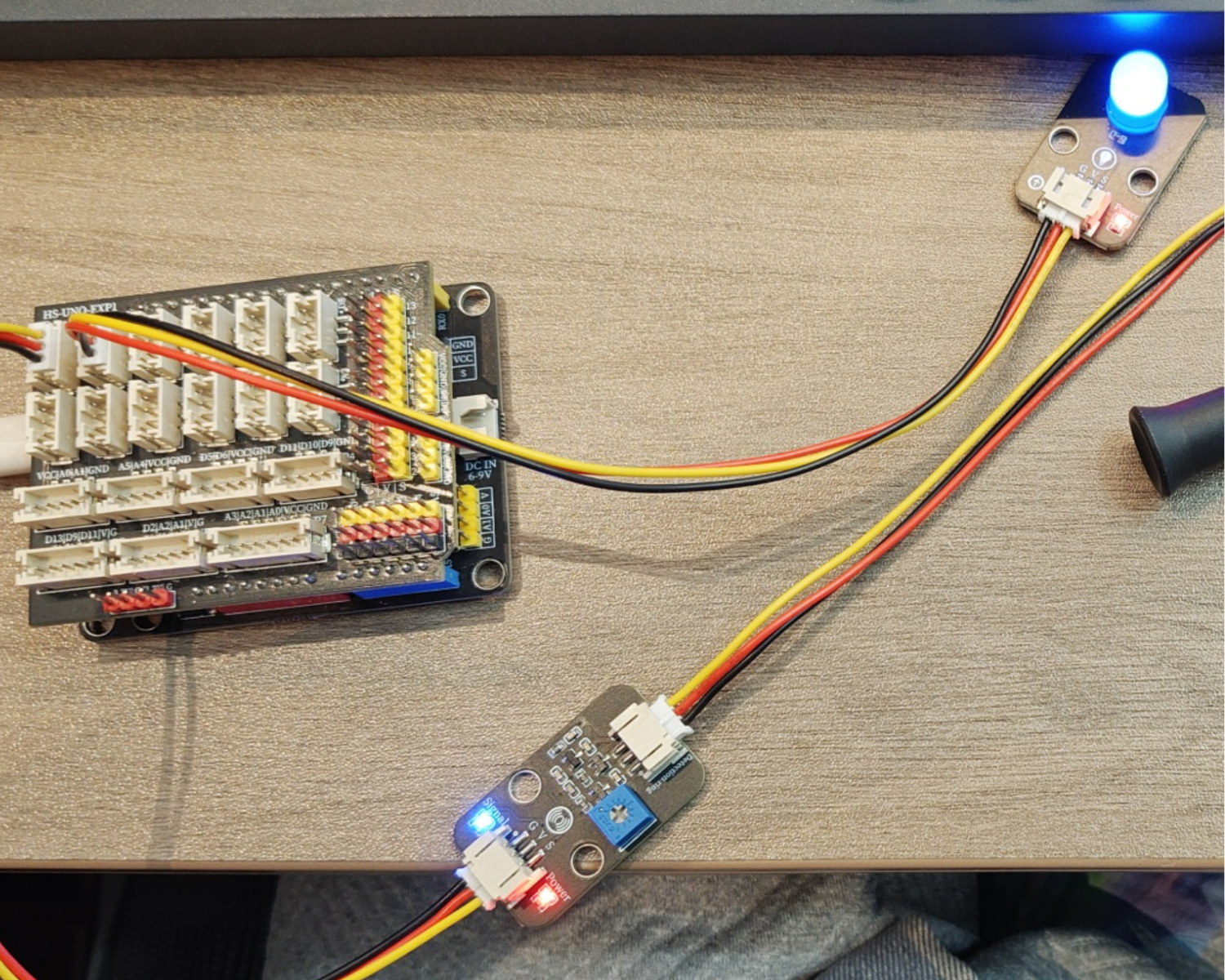

10、Testergebnis

Arduino UNO Testergebnis：

Das Gerät ist angeschlossen und die上述程序已烧录到UNO-R3 PRO开发板，然后接通电源。Legen Sie einen Metallgegenstand auf den Detektionsplatten, dann leuchtet die LED-Modul, wenn ein Metall erkannt wird, andernfalls erlischt sie.

ESP32 Testergebnis:

Wird aktualisiert...
