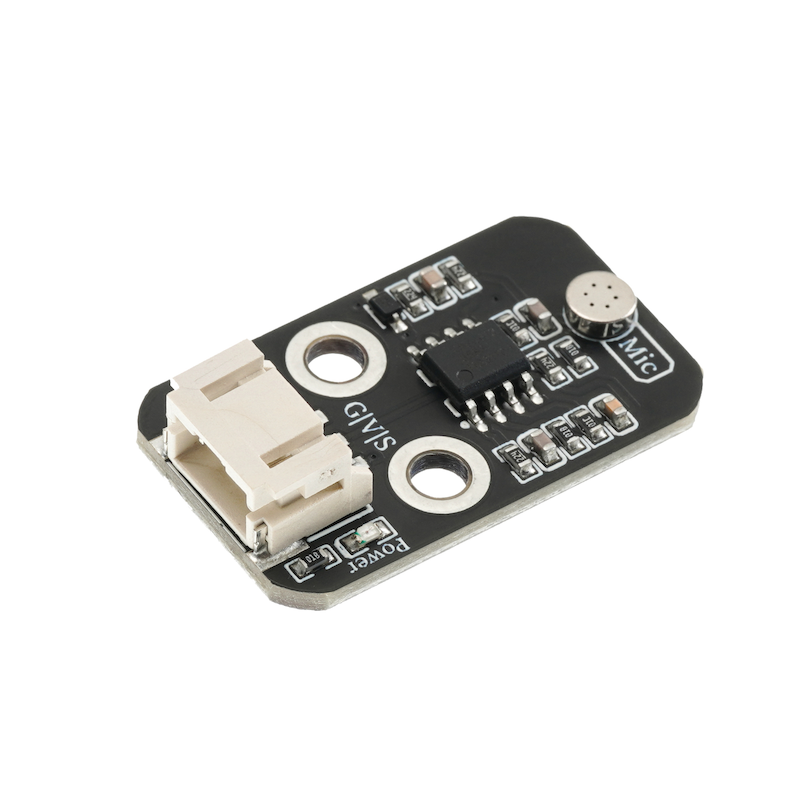

HS-S53P Klangsensor-Modul

1、Einführung

Die Funktion des Lautsprechersensors ist ähnlich wie ein Mikrofon.Es wird verwendet, um Schallwellen zu empfangen, das Muster der Schallbewegungen anzuzeigen, aber nicht die Intensität des Lärms zu messen.Dieser Sensor enthält einen auf Geräusche empfindlichen Kondensator-Elektret-Mikrofon.Der Schallwellen bewirken, dass die polarisierte Membran im Mikrofon schwingt, was zu einer Änderung der Kapazität führt und eine entsprechend veränderte geringe Spannung erzeugt.Diese Spannung wird anschließend in eine 0-5V-Spannung umgewandelt, durch A/D-Wandlung vom DatenSampler empfangen und an den Hauptkontrollchip gesendet.

2、Schemazeichnung

Klangsensor-HS-S53P SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsweg: PH2.0 3P Stecker

• Montageart: Doppelbolzenfixierung

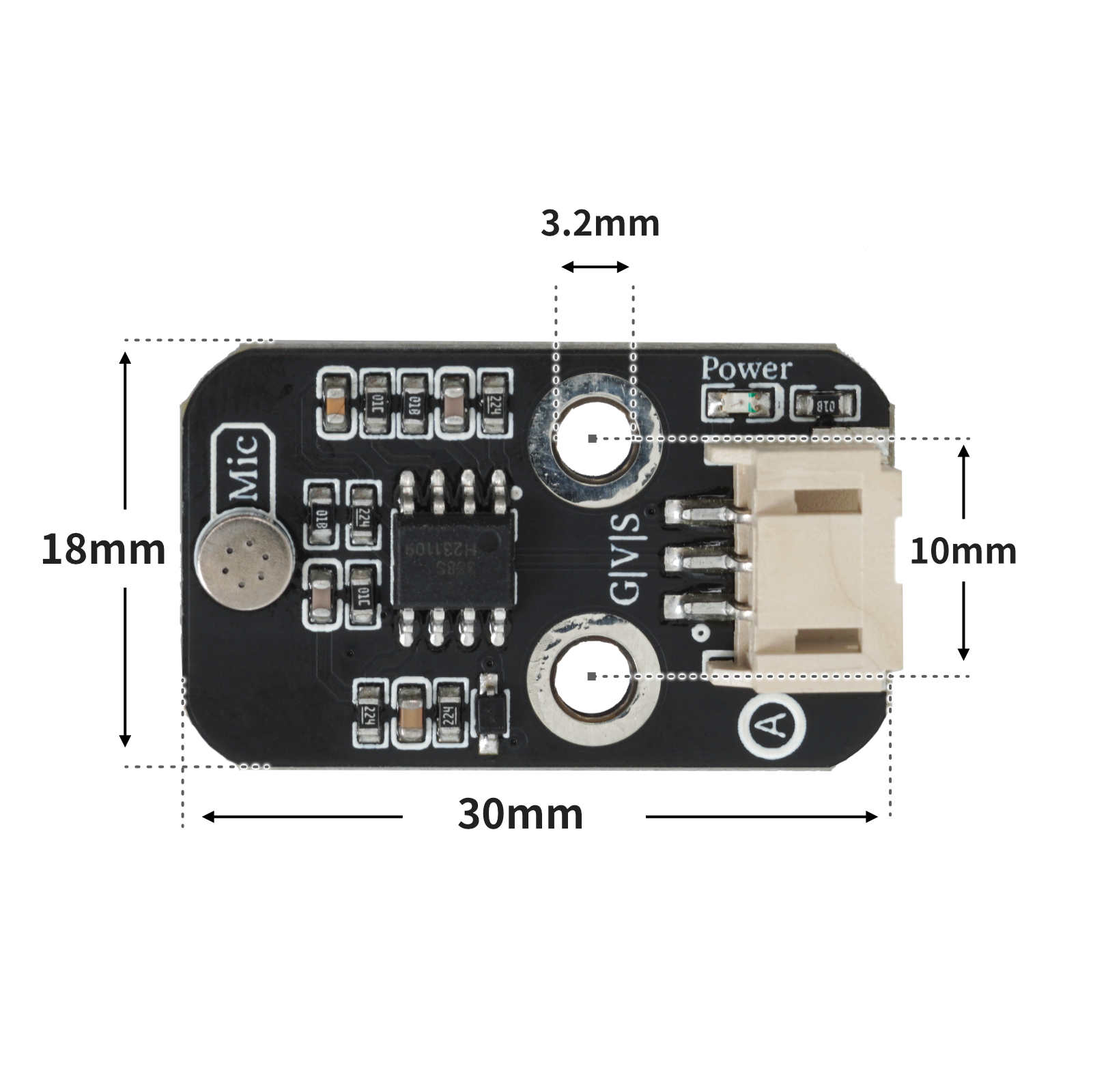

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  //高灵敏度声音传感器接A0；ｌｅｄ灯接D6
  if (analogRead(A0) > 500) {
    Serial.println(String("检测到声音：") + String(analogRead(A0)));
    digitalWrite(6,HIGH);
    delay(2000);

  } else {
    digitalWrite(6,LOW);
    Serial.println(String("未检测到声音 ") + String(analogRead(A0)));

  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if adc32.read_u16() >= 40000:
        pin4.value(1)
        time.sleep_ms(500)
    else:
        pin4.value(0)

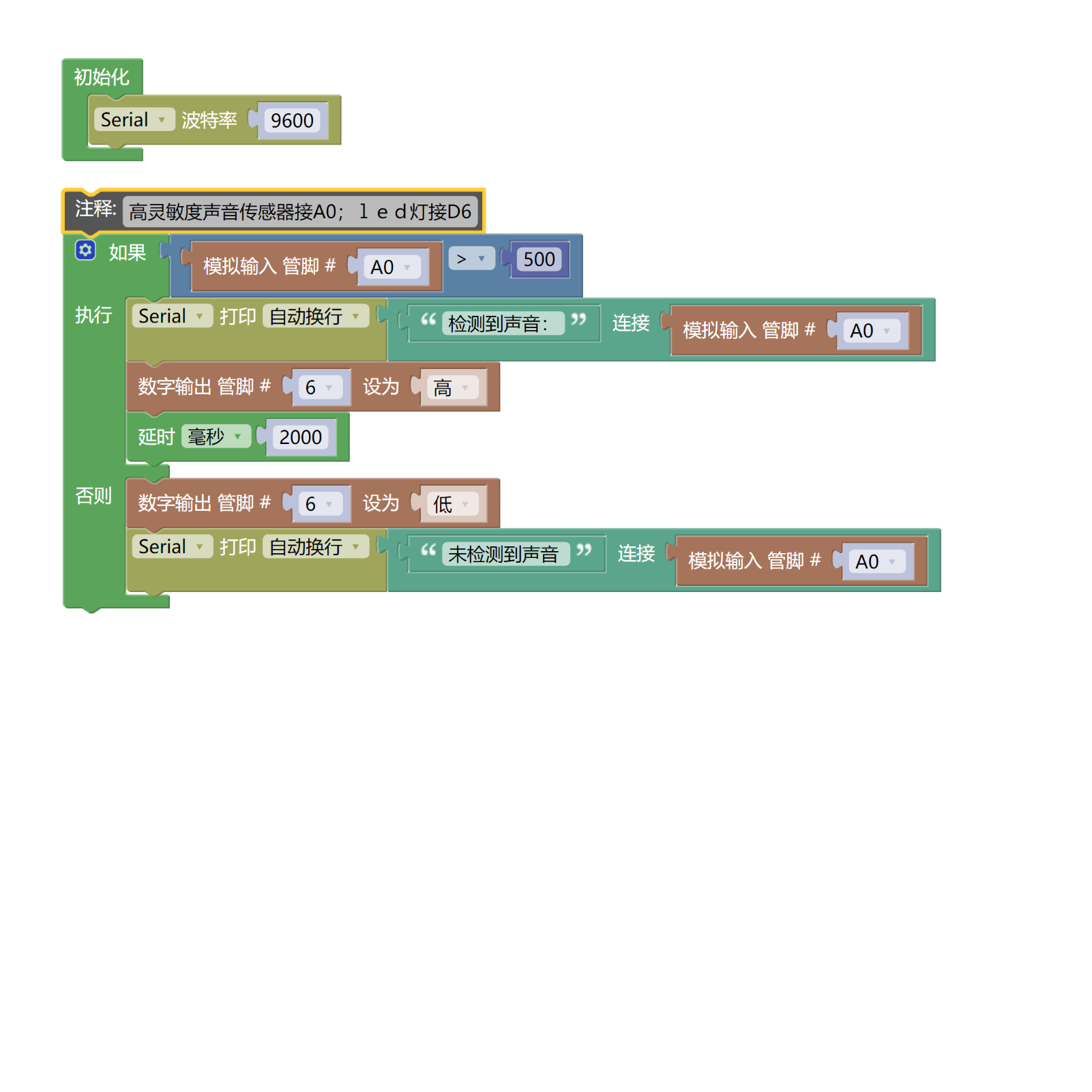

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Board):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• LED-Leuchtmodul (HS-F08P) *1

• Lautsprechersensormodul (HS-S05P) *1

• PH2.0 Stecker auf DuPont-Kabel *2 Stk

• PH2.0 Zweikopfsteckerkabel *2 Stück

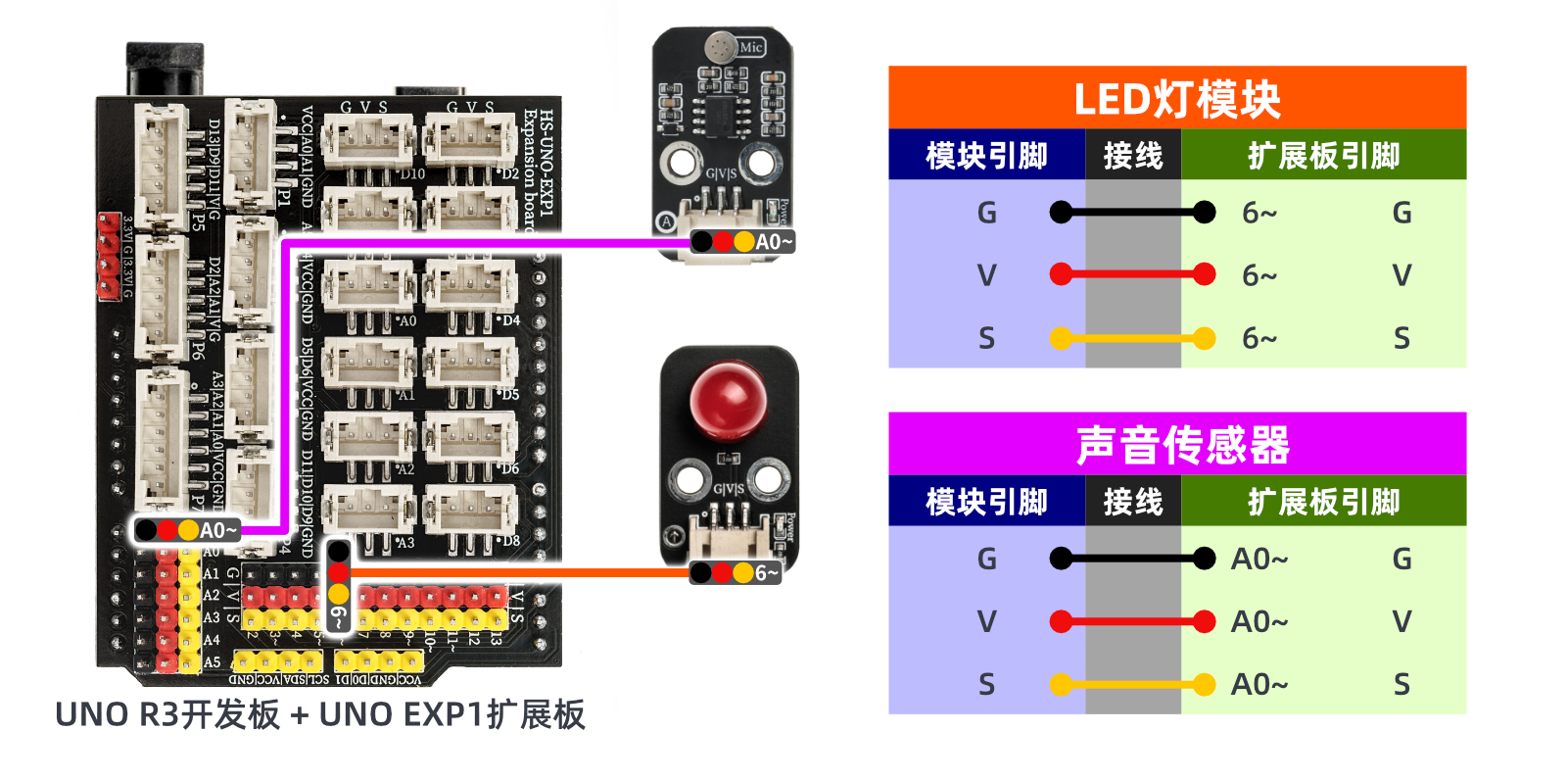

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

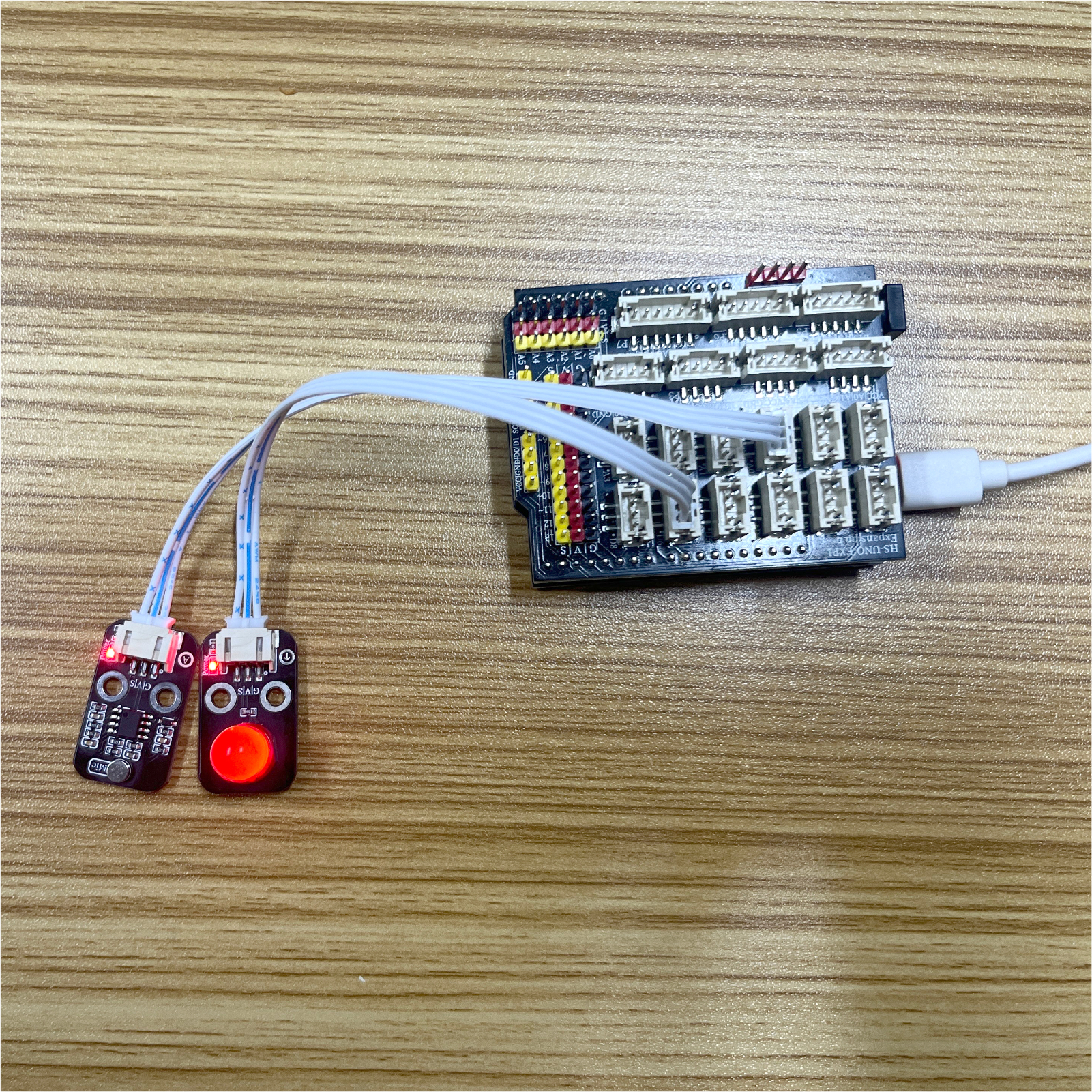

10、Testergebnis

Arduino UNO Testergebnis：

Das Gerät ist an die Kabel angeschlossen, nachdem das oben genannte Programm auf die Arduino Uno-Entwicklungsplatine hochgeladen wurde. Öffnen Sie den seriellen Monitor, wenn der analoge Wert des Lautsensors größer als der eingestellte Schwellenwert (detektiertes Geräusch) ist, leuchtet die LED für 2 Sekunden auf, andernfalls erlischt die LED.

ESP32 Testergebnis:

Wird aktualisiert...
