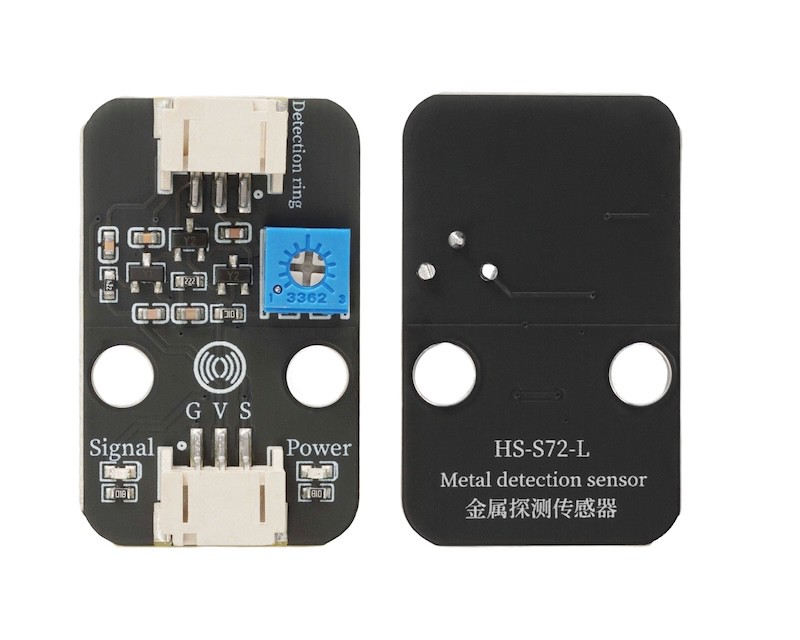

HS-S72-L Metall detektor Sensor

1、Einführung

Der Spulenkern im Sensor wird mit Wechselstrom durchfließen gelassen, was ein periodisch wechselndes Magnetfeld erzeugt.Wenn ein metallisches Objekt in das Magnetfeld eindringt, erzeugt das Metall innen eine Wirbelströmung (geschlossener Stromkreis), und diese Wirbelströmung erzeugt wiederum einen umgekehrten Magnetfeld, der die Verteilung des ursprünglichen Magnetfelds stört.
Eine weitere Spule (Empfangsspule) detektiert Änderungen im Magnetfeld (wie Flussdichte, Frequenz oder Phasenverschiebung) und wandelt das Signal in ein elektrisches Signal um. Nach Verstärkung und Verarbeitung löst es einen Alarm aus oder gibt das Ergebnis weiter.

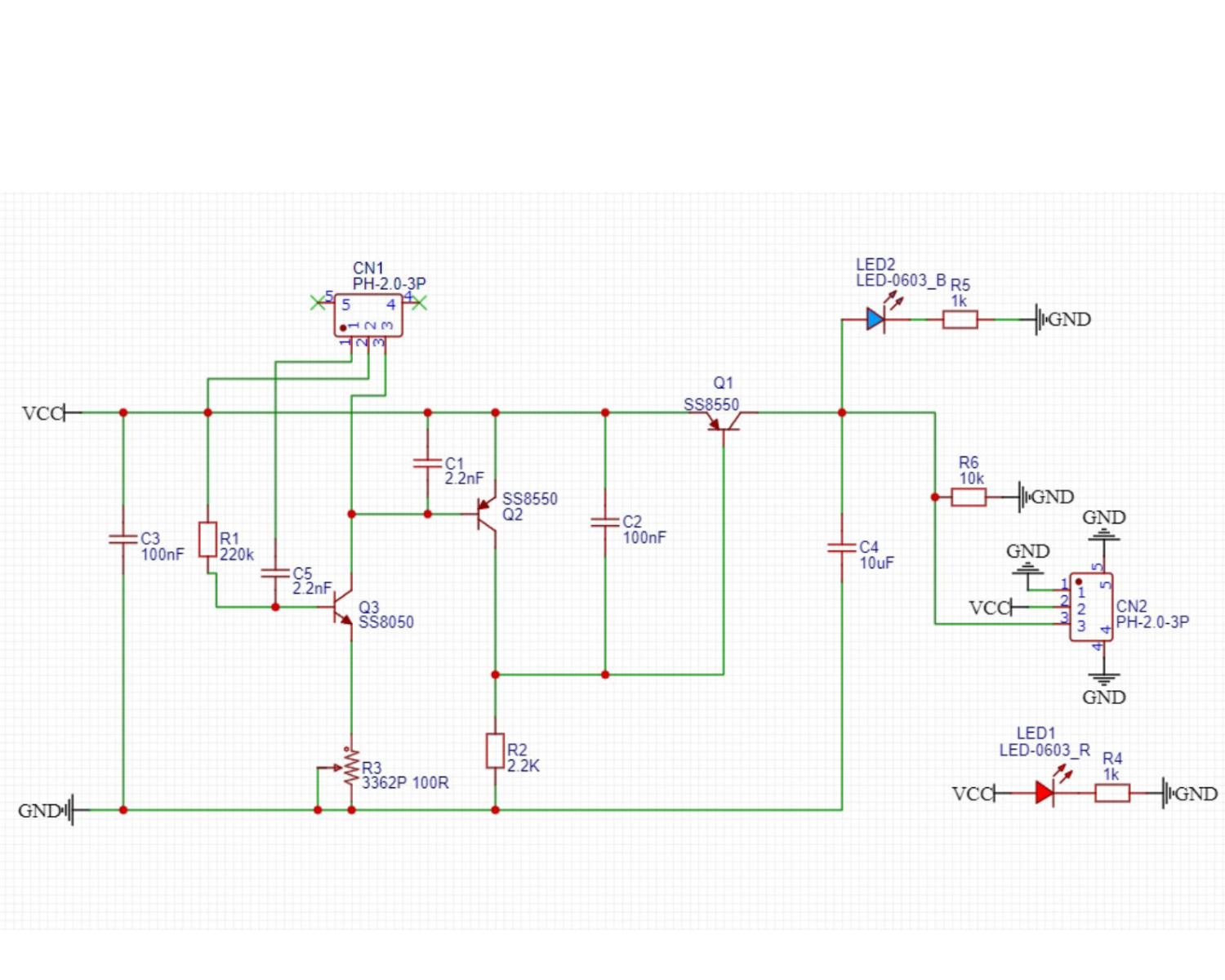

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsweg: PH2.0 3P Stecker

• Montagemethode: Lego-Baukasten

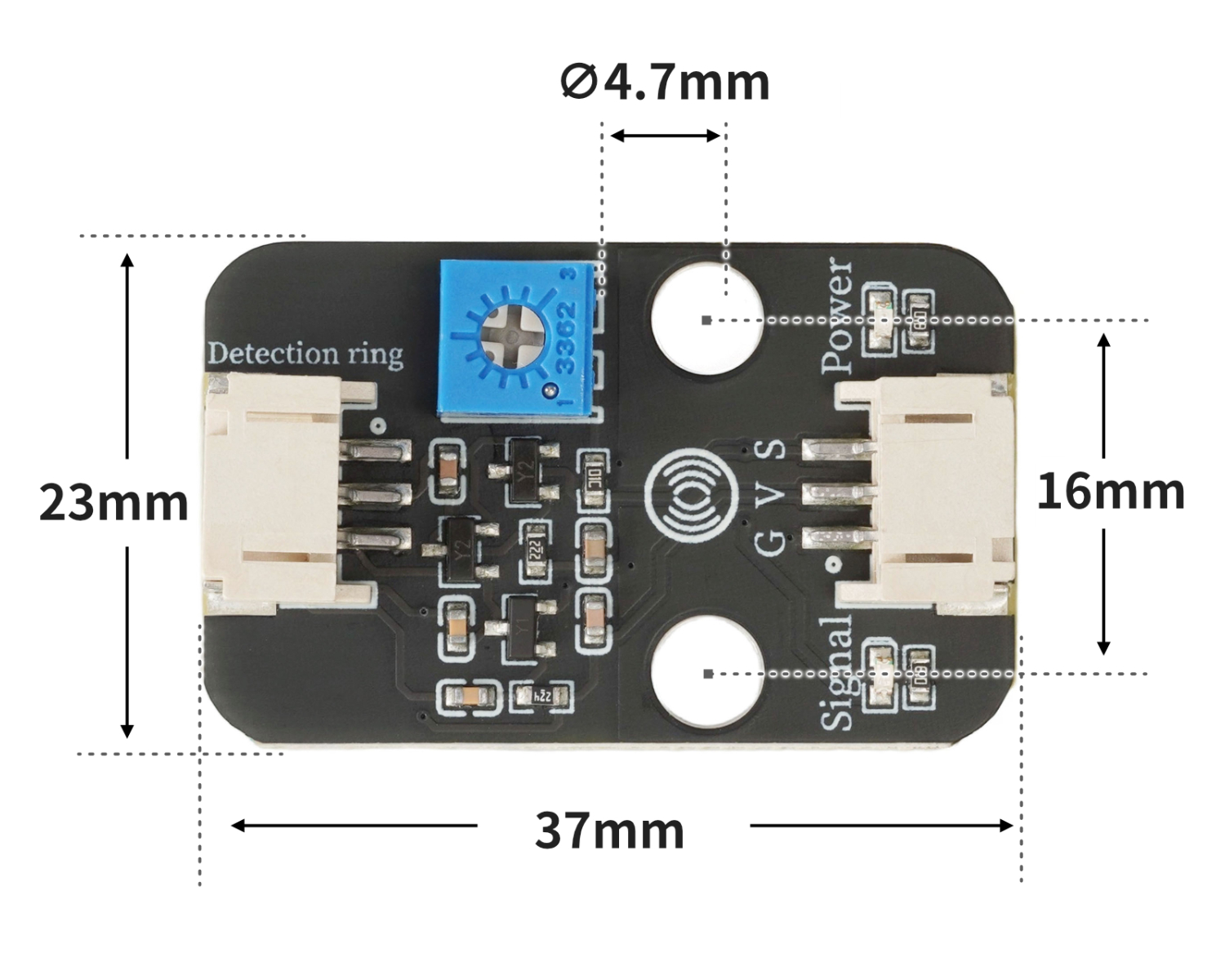

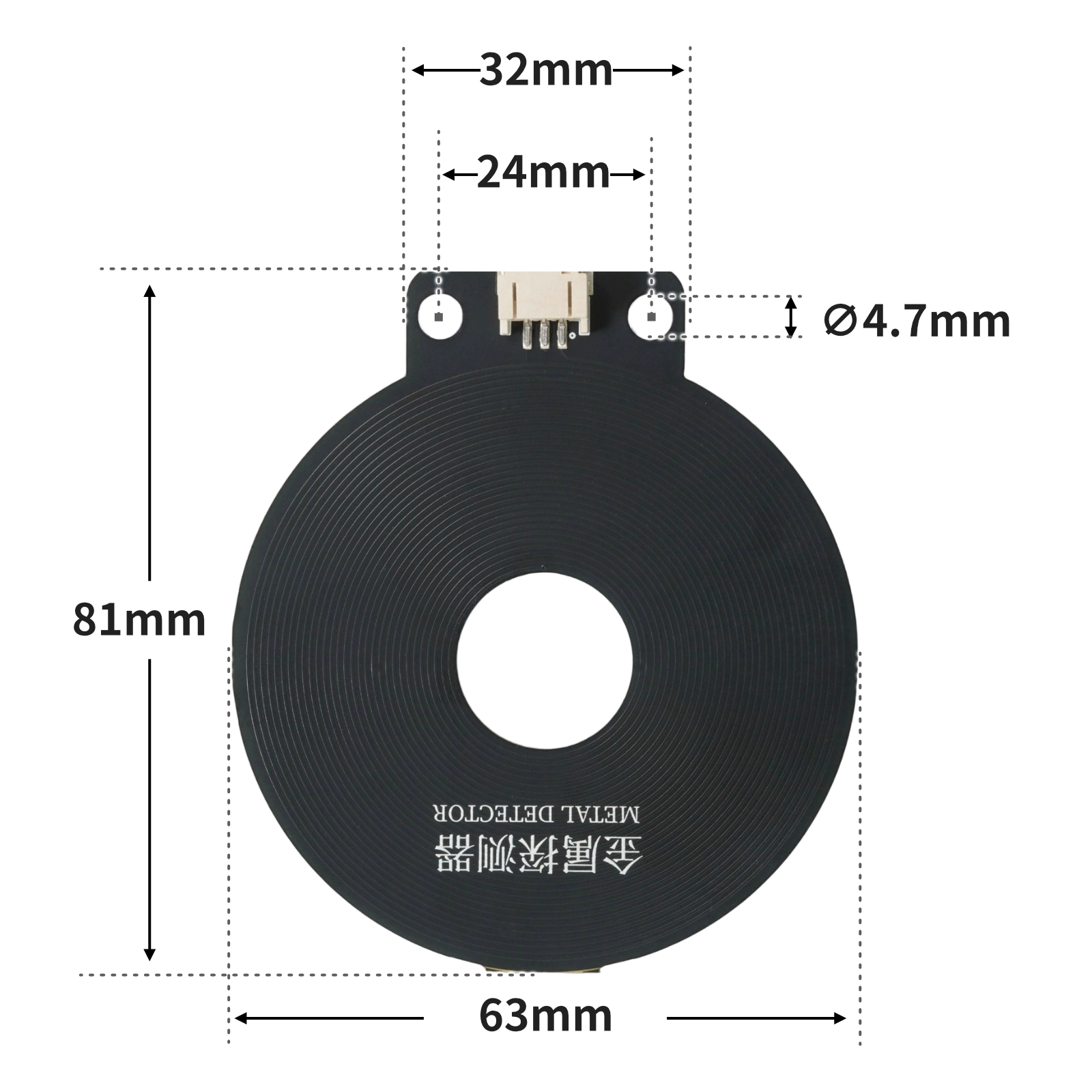

4, Platinegröße

5、Arduino IDE Beispielprogramm

Beispielprogramm (UNO-Board): Klicken Sie zum Herunterladen

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == HIGH) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

Beispielprogramm (ESP32-Entwicklungsboard - basierend auf Python, kann nicht mit Arduino IDE hochgeladen werden):

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 1:
        pin12.value(1)
    else:
        pin12.value(0)

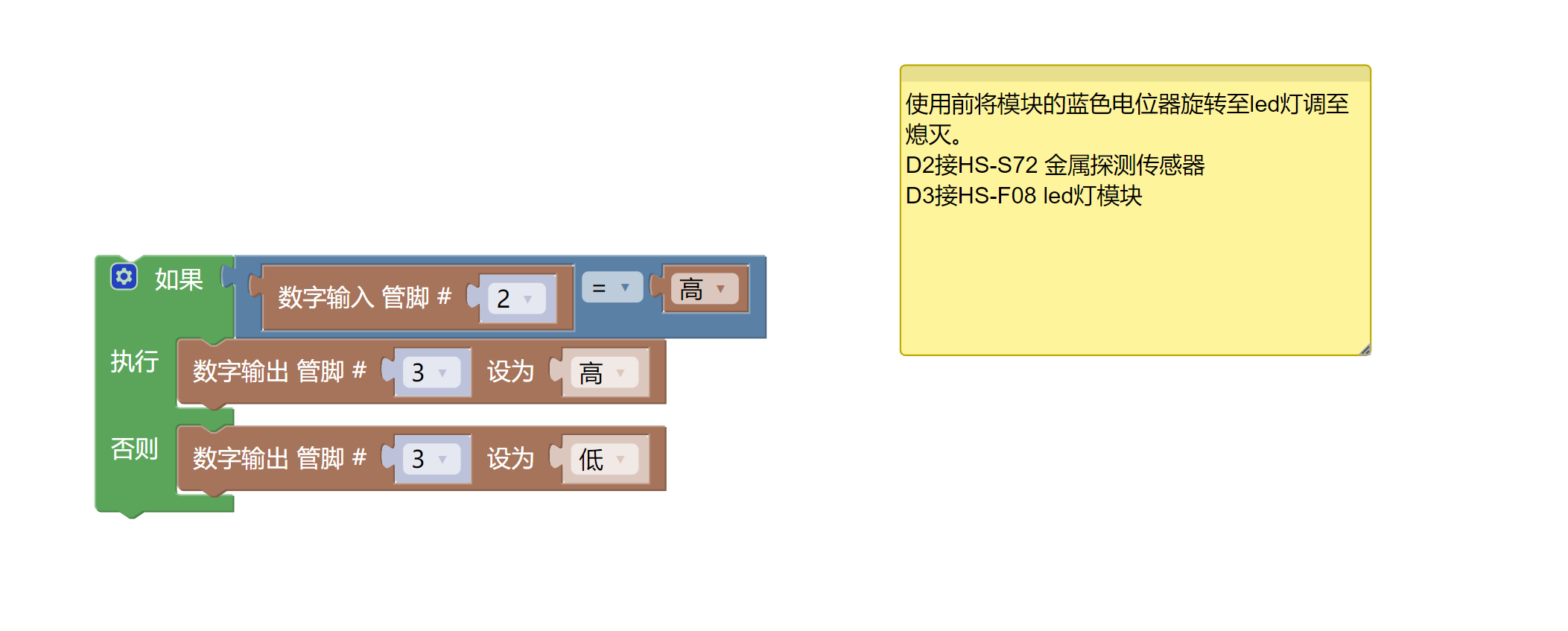

6、米思齐 Mixly 示例程序（图形化语言）

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

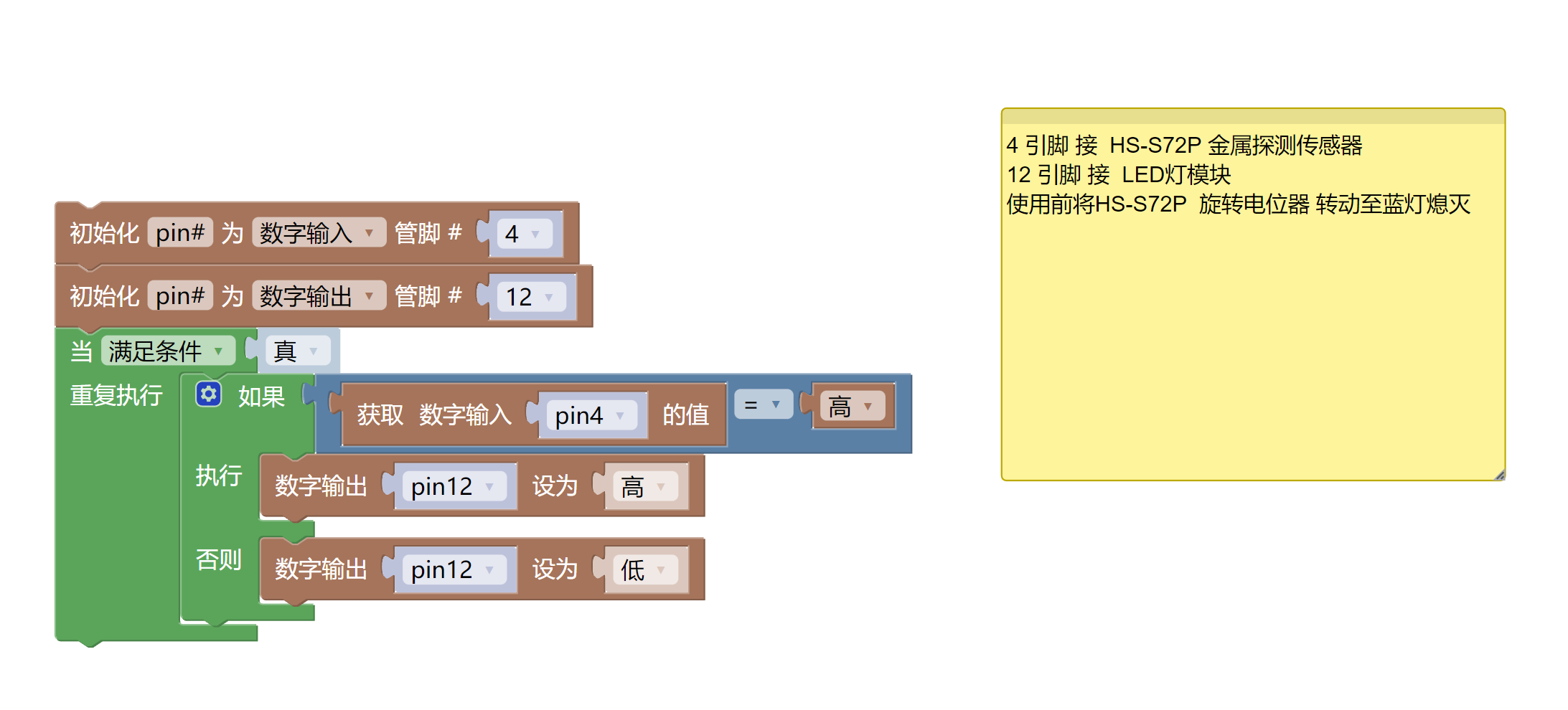

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• R3P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• Metalldetektor-Sensor (HS-S72-L) *1

• LED-Leuchtmittelmodul (HS-F08L) *1

• PH2.0 3P-Doppelseitige Steckerleitung *2 oder PH2.0 3P-Stecker auf DuPont-Kabel umstecken *2

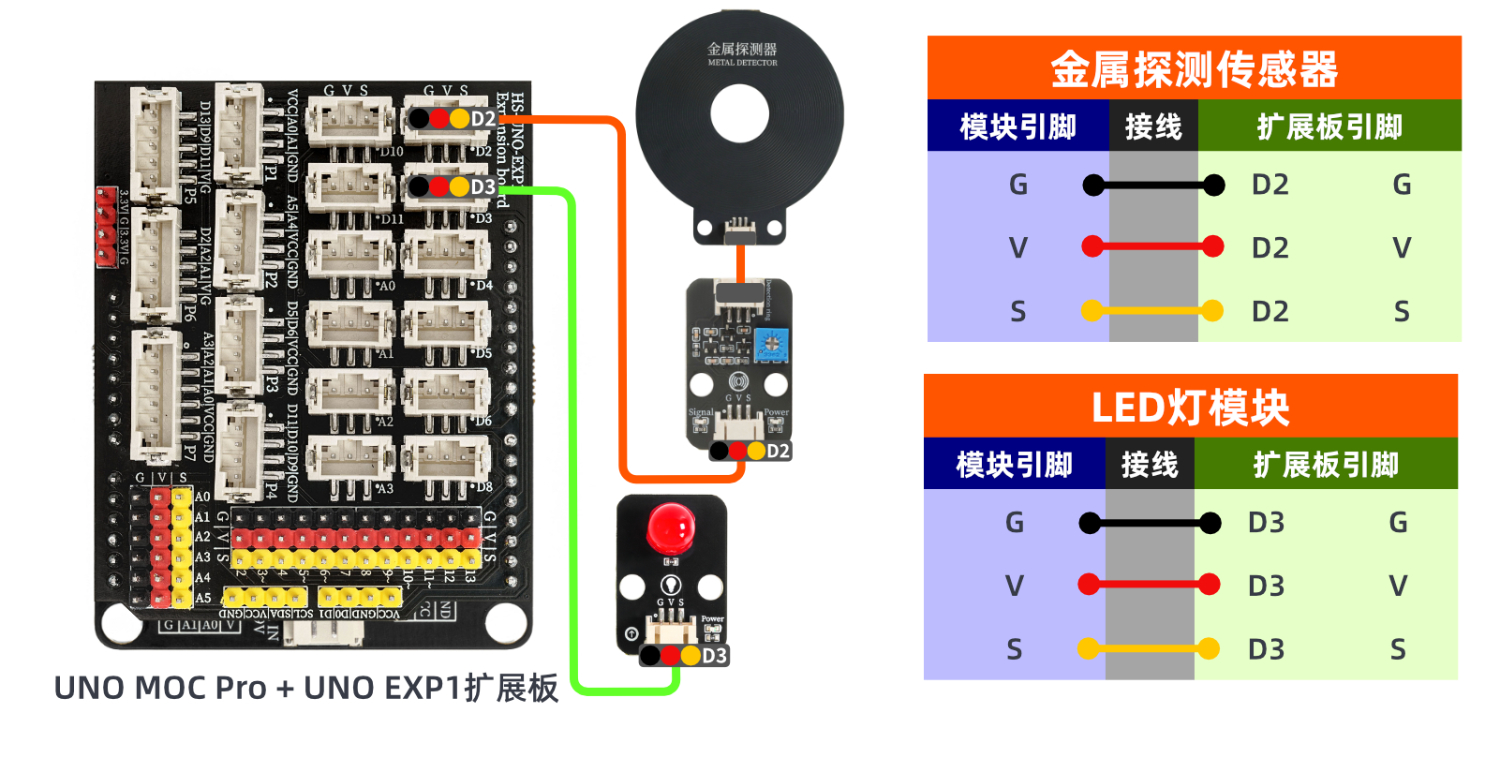

Schaltplan der Leitung:

Einrichtung der Micropython-Umgebung

Vorbereiten Sie die Komponenten:

Schaltplan der Leitung:

8, Video-Tutorial

Videoanleitung: Klicken Sie, um anzusehen

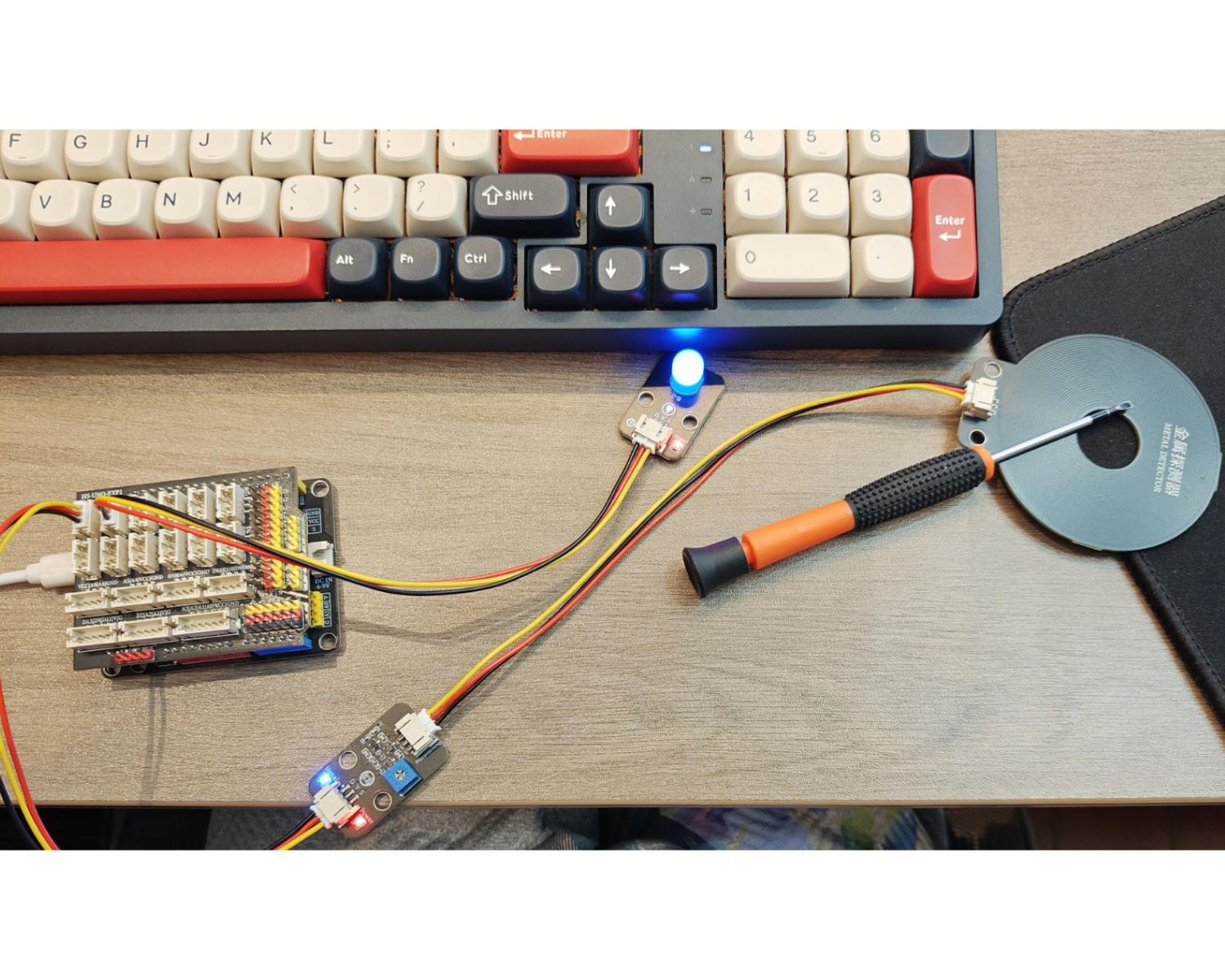

9, Testergebnis

Das Gerät ist angeschlossen und die上述程序已烧录到UNO-R3 PRO开发板，然后接通电源。Legen Sie einen Metallgegenstand auf den Detektionsplatten, dann leuchtet die LED-Modul, wenn ein Metall erkannt wird, andernfalls erlischt sie.
