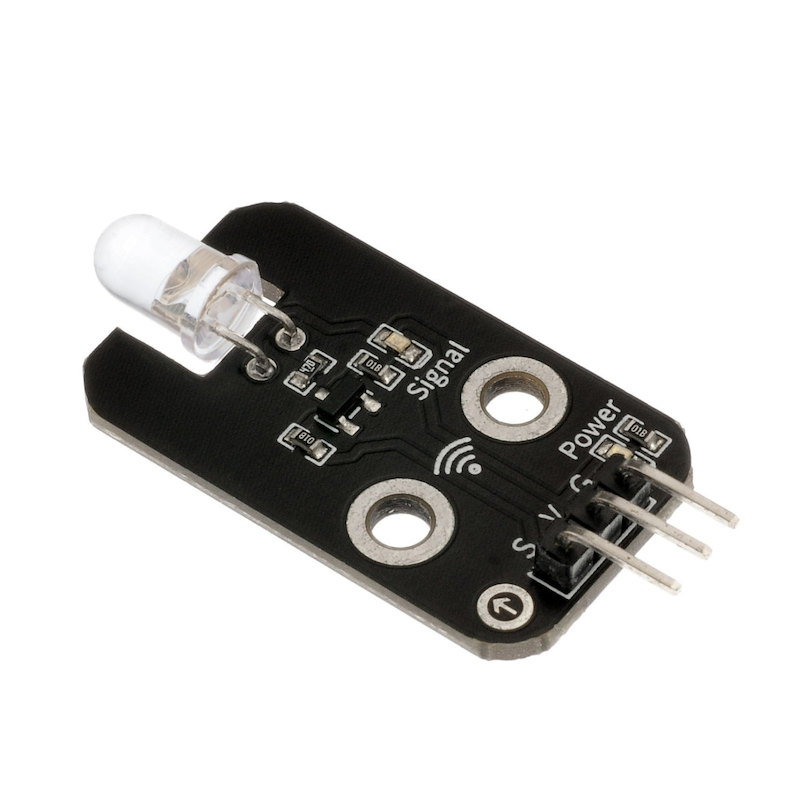

1、Einführung
Diese Vorstellung des Infrarot-Signal-Sende-Moduls wird vorgestellt, in der Tat spielen sie eine wichtige Rolle in unserem täglichen Leben.Ein solches Gerät wird weit verbreitet in vielen Haushaltsgeräten verwendet, wie zum Beispiel Kühlern, Fernsehern, DVDs usw., es basiert auf drahtloser Fernbedienung und ist auch ein Fernbedienungssystem, es ist notwendig, seinen Prinzip und die Verwendung zu untersuchen.Die Infrarotstrahler und der Infrarotempfänger sind Geräte, die elektrische Energie direkt in nahes Infrarotlicht umwandeln und gehören zur Gruppe der Dioden, der Infrarotstrahler senden ein moduliertes Signal aus.
2、Schemazeichnung
Infrarotsignal-Sender-HS-S29A SchemaKlicken Sie zum Anzeigen
3、Modulparameter
Pinbezeichnung | Beschreibung |
|---|---|
G | GND（Spannungsversorgungsminus） |
V | VCC（Spannungsversorgungsplus） |
S | Digital Signalspinne |
Spannungsversorgung: 3.3V / 5V
Verbindungsways: 2.54mm Reihenstecker
Montageart: Doppelbolzenfixierung

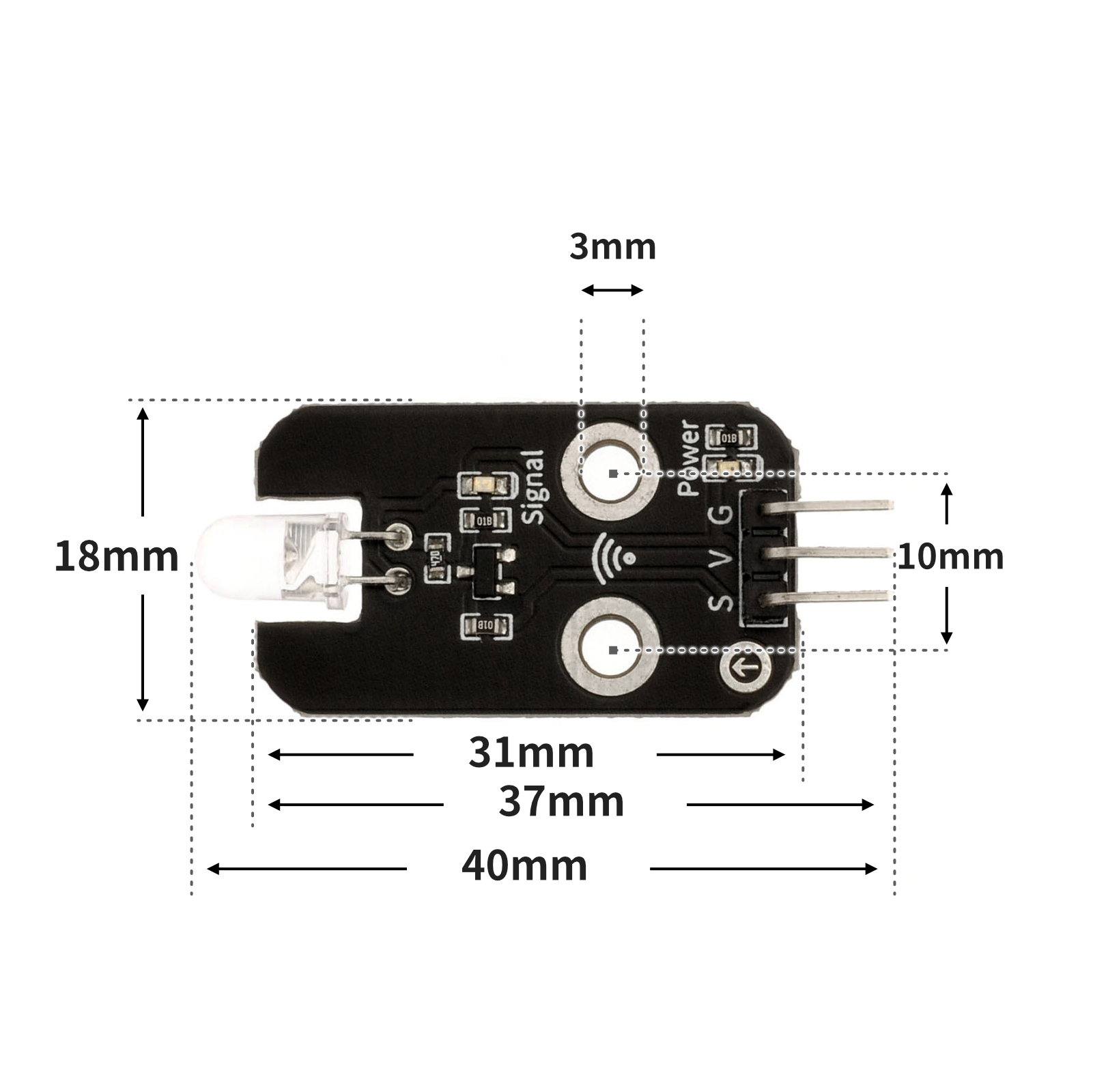

4, Platinegröße
5、Arduino IDE Beispielprogramm
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen
Beispielprogramm (UNO-Entwicklerboard):
1.Infrarot-Signal-Sendmodul-Programm (entspricht Infrarot-Fernbedienung)
#define IR_SEND_PIN 3
#include <IRremote.h>
IRsend irsend;
void setup(){
// 启动发送，并指定引脚；开启Arduino主板L灯反馈；
IrSender.begin(IR_SEND_PIN, DISABLE_LED_FEEDBACK);
pinMode(8, INPUT);
}
void loop(){
// 定义红外发射管脚.
if (!digitalRead(8)) {
while (!digitalRead(8)) {
delay(10);
}
// 发送红外编码值
IrSender.sendNEC(0xFF00,0x45,0 );
}
}2. Infrarot-Signal-Empfangsmodul-Programm
#include <IRremote.h>
volatile int a;
const String IR_PROTOCOL_TYPE[] = {
"UNKNOWN",
"PULSE_DISTANCE",
"PULSE_WIDTH",
"DENON",
"DISH",
"JVC",
"LG",
"LG2",
"NEC",
"PANASONIC",
"KASEIKYO",
"KASEIKYO_JVC",
"KASEIKYO_DENON",
"KASEIKYO_SHARP",
"KASEIKYO_MITSUBISHI",
"RC5",
"RC6",
"SAMSUNG",
"SHARP",
"SONY",
"ONKYO",
"APPLE",
"BOSEWAVE",
"LEGO_PF",
"MAGIQUEST",
"WHYNTER"
};
IRrecv irrecv_11(11);
void setup(){
a = 0;
Serial.begin(9600);
pinMode(5, OUTPUT);
irrecv_11.enableIRIn();
}
void loop(){
if (irrecv_11.decode()) {
struct IRData *pIrData = &irrecv_11.decodedIRData;
long ir_item = pIrData->decodedRawData;
String irProtocol = IR_PROTOCOL_TYPE[pIrData->protocol];
Serial.print("IR TYPE:" + irProtocol + "\tVALUE:");
Serial.println(ir_item, HEX);
irrecv_11.resume();
Serial.println(ir_item,HEX);
//按下另一块控制板“D8”按键编码值：BA45FF00。控制开关灯。
if (0xBA45FF00 == ir_item && a == 0) {
digitalWrite(5,HIGH);
a = 1;
} else if (0xBA45FF00 == ir_item && a == 1) {
digitalWrite(5,LOW);
a = 0;
}
} else {
}
}6、ESP32 Python Beispiel (für Mixly IDE /米思齐)
Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen
示例程序（ESP32-Python）：
1.Infrarot-Signal-Sendmodul-Programm (entspricht Infrarot-Fernbedienung)
import machine
import irremote
import time
pin13 = machine.Pin(13, machine.Pin.IN)
ir_tx = irremote.NEC_TX(4,False,100)
while True:
if not pin13.value():
while not pin13.value():
time.sleep_ms(10)
ir_tx.transmit(0x45,0xff00,0)2. Infrarot-Signal-Empfangsmodul-Programm
import machine
import irremote
pin15 = machine.Pin(15, machine.Pin.OUT)
value = 0
Mode = 0
ir_rx = irremote.NEC_RX(14,8)
while True:
if ir_rx.any():
value = hex(ir_rx.code[2])
if value == hex(0xba45ff00):
Mode = 1 - Mode
value = 0
if Mode == 0:
pin15.value(0)
if Mode == 1:
pin15.value(1)7、米思齐 Mixly 示例程序（图形化语言） in Deutsch
Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

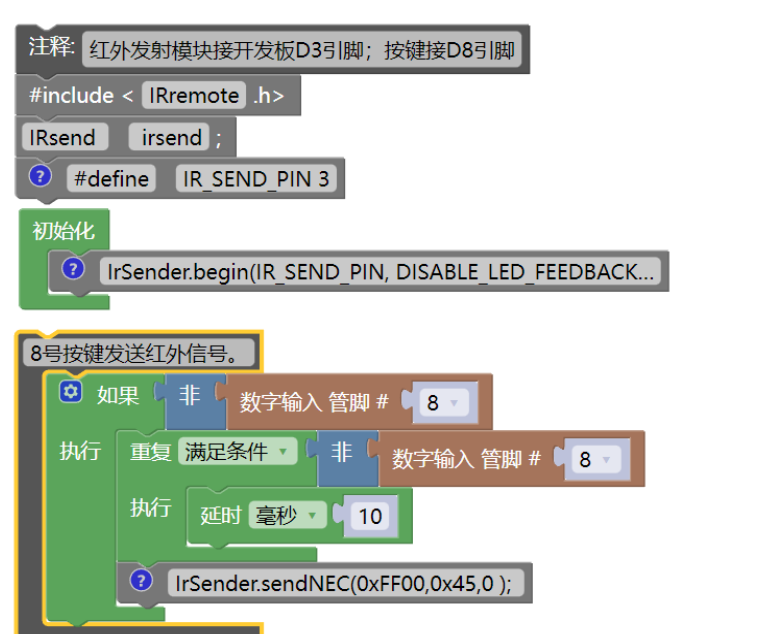

1.Infrarot-Signal-Sendmodul-Programm (entspricht Infrarot-Fernbedienung)

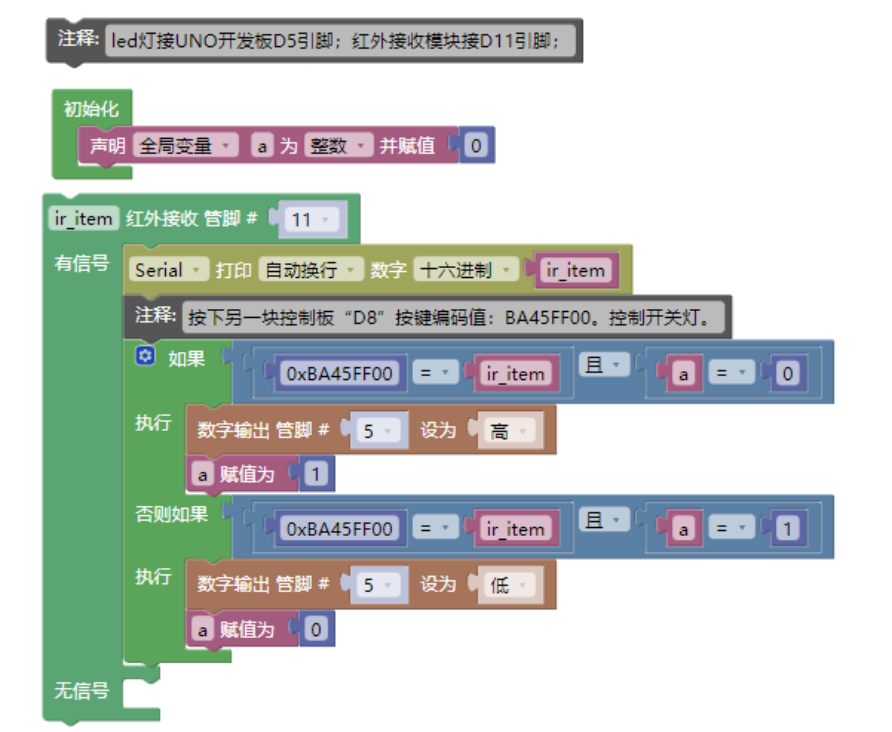

2. Infrarot-Signal-Empfangsmodul-Programm
Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

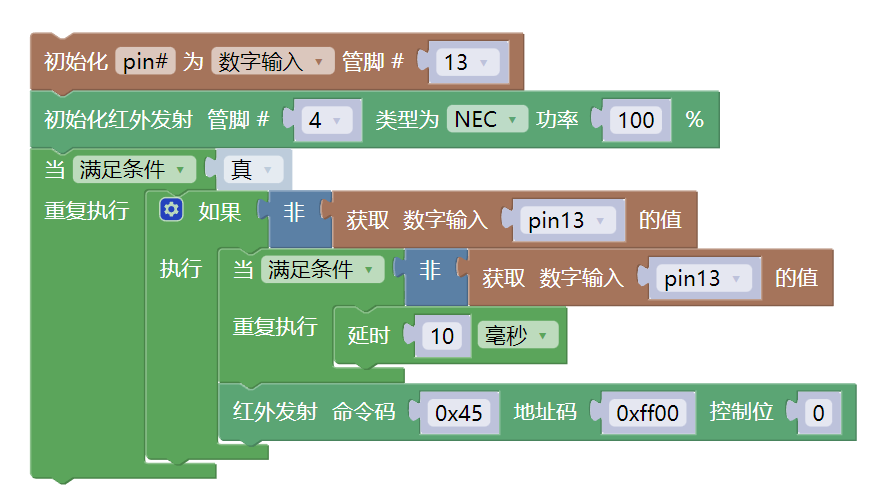

1.Infrarot-Signal-Sendmodul-Programm (entspricht Infrarot-Fernbedienung)

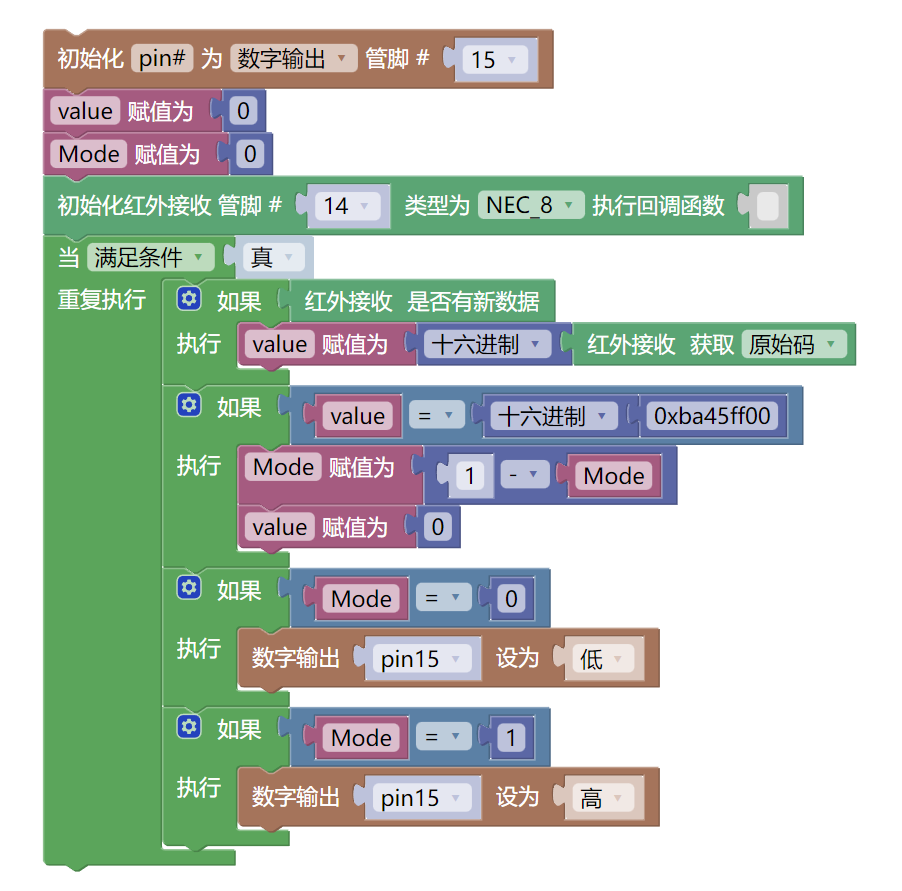

2. Infrarot-Signal-Empfangsmodul-Programm
8、Testumgebung Einrichtung
Testumgebung für Arduino UNO einrichten
Vorbereiten Sie die Komponenten:
HELLO STEM UNO R3 PRO Entwicklungsboard *2
USB type-c Datenkabel *2
LED-Leuchtmittelmodul (HS-F08A) *1
Infrarotsignal-Sende-Modul (HS-S29A) *1
Tastenschiebermodul (HS-KEY1B) *1
Infrarot-Empfangsmodul (HS-S23A) *1
1P Mutter auf Mutter Dupont-Kabel *12 Stück oder 3P Mutter auf Mutter Dupont-Kabel *4 Stück

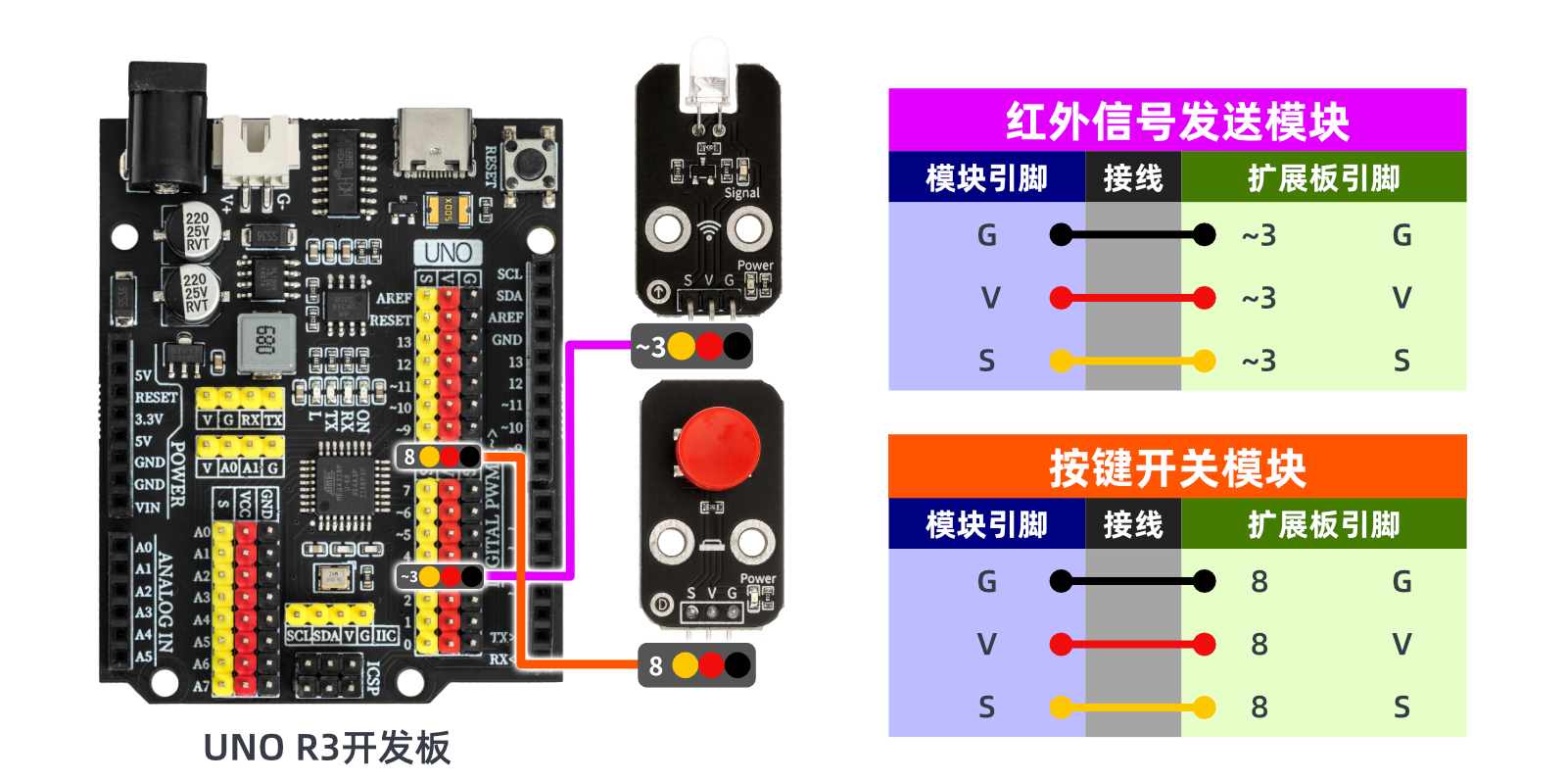

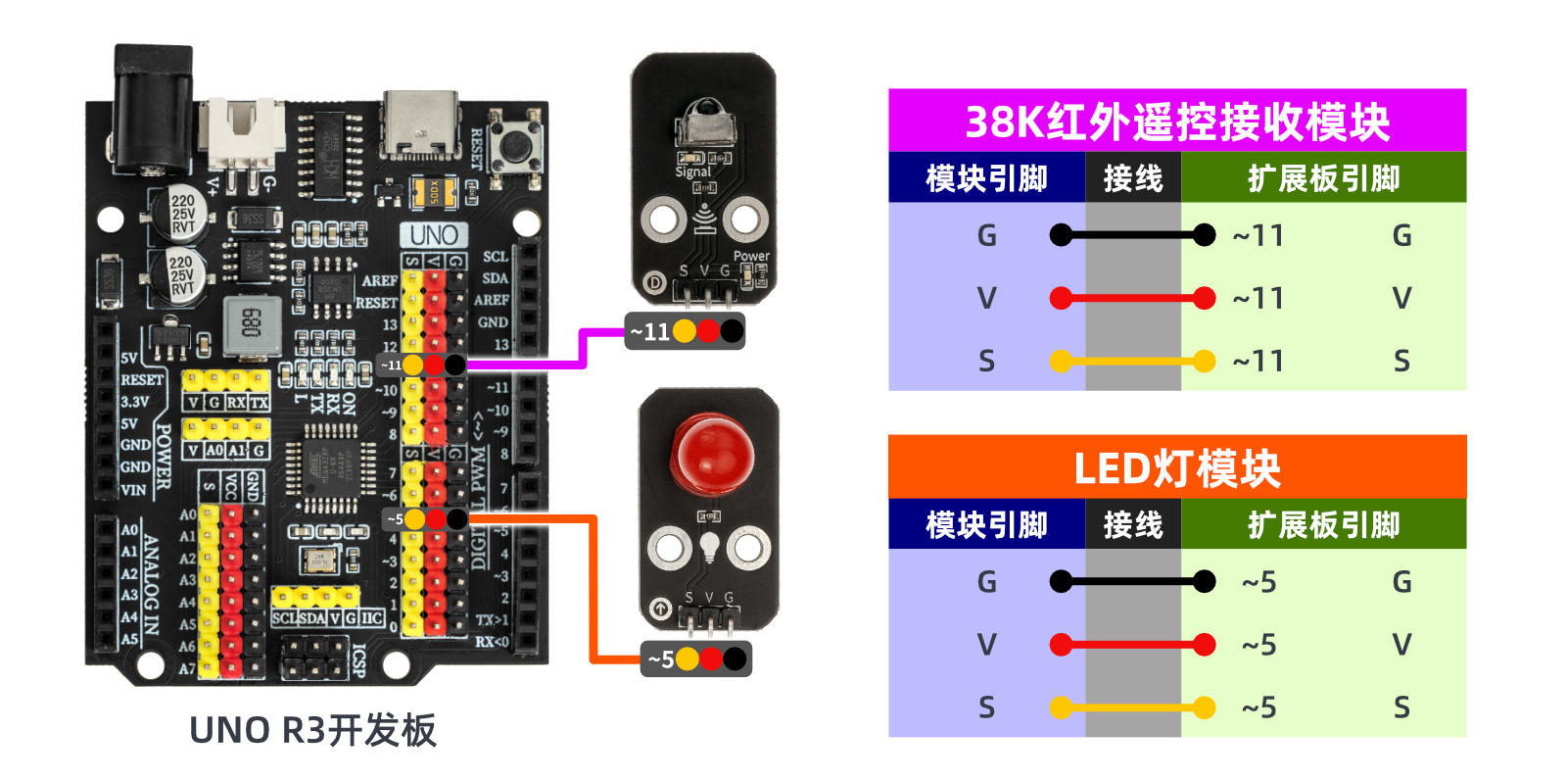

Schaltplan der Leitung:
ESP32 Python Testumgebung Einrichtung
Vorbereiten Sie die Komponenten:
ESP32EA MOC-Entwicklungsboard *2
ESP32-EXP1-Erweiterungsboard *2
USB type-c Datenkabel *2
LED-Leuchtmittelmodul (HS-F08A) *1
Infrarotsignal-Sende-Modul (HS-S29A) *1
Tastenschiebermodul (HS-KEY1B) *1
Infrarot-Empfangsmodul (HS-S23A) *1
PH2.0 Doppelkopfsteckerkabel *4 Stück
Schaltplan der Leitung:Wird aktualisiert...
9、Video-Tutorial
Video-Tutorial:Klicken Sie zum Anzeigen

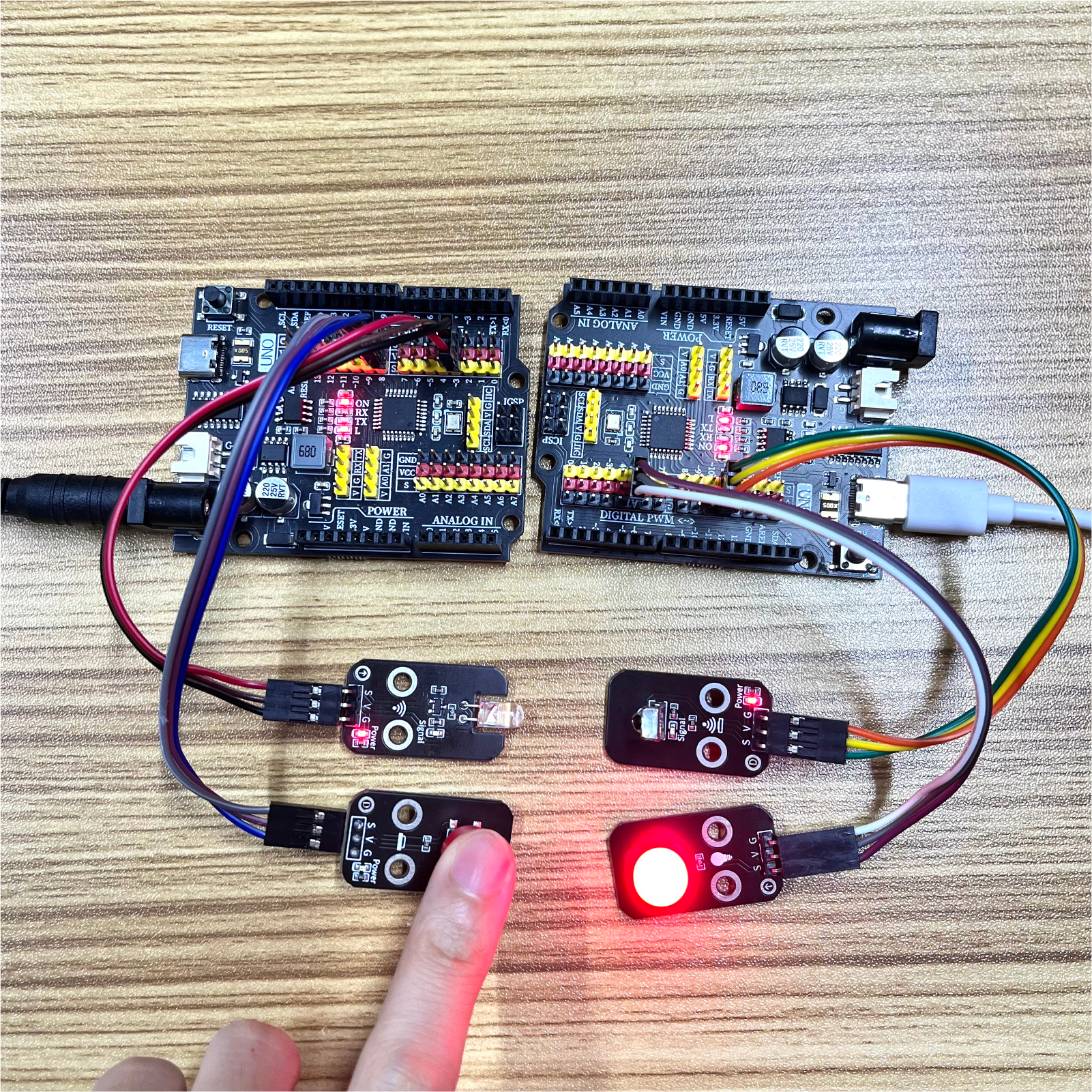

10、Testergebnis
Arduino UNO Testergebnis:
Nachdem die Kabel an den Bauteil angeschlossen sind, kopieren Sie das obige Programm auf die Arduino UNO Entwicklungsplatine und führen Sie den IR-Signal-Sendversuch gemäß der Dokumentation durch. Verbinden Sie dann ein anderes Arduino UNO mit dem IR-Empfangsprogramm und schalten Sie ein, um die Übertragung und Empfangseffekte zu sehen.
ESP32 Testergebnis:
Wird aktualisiert...
