1、Einführung

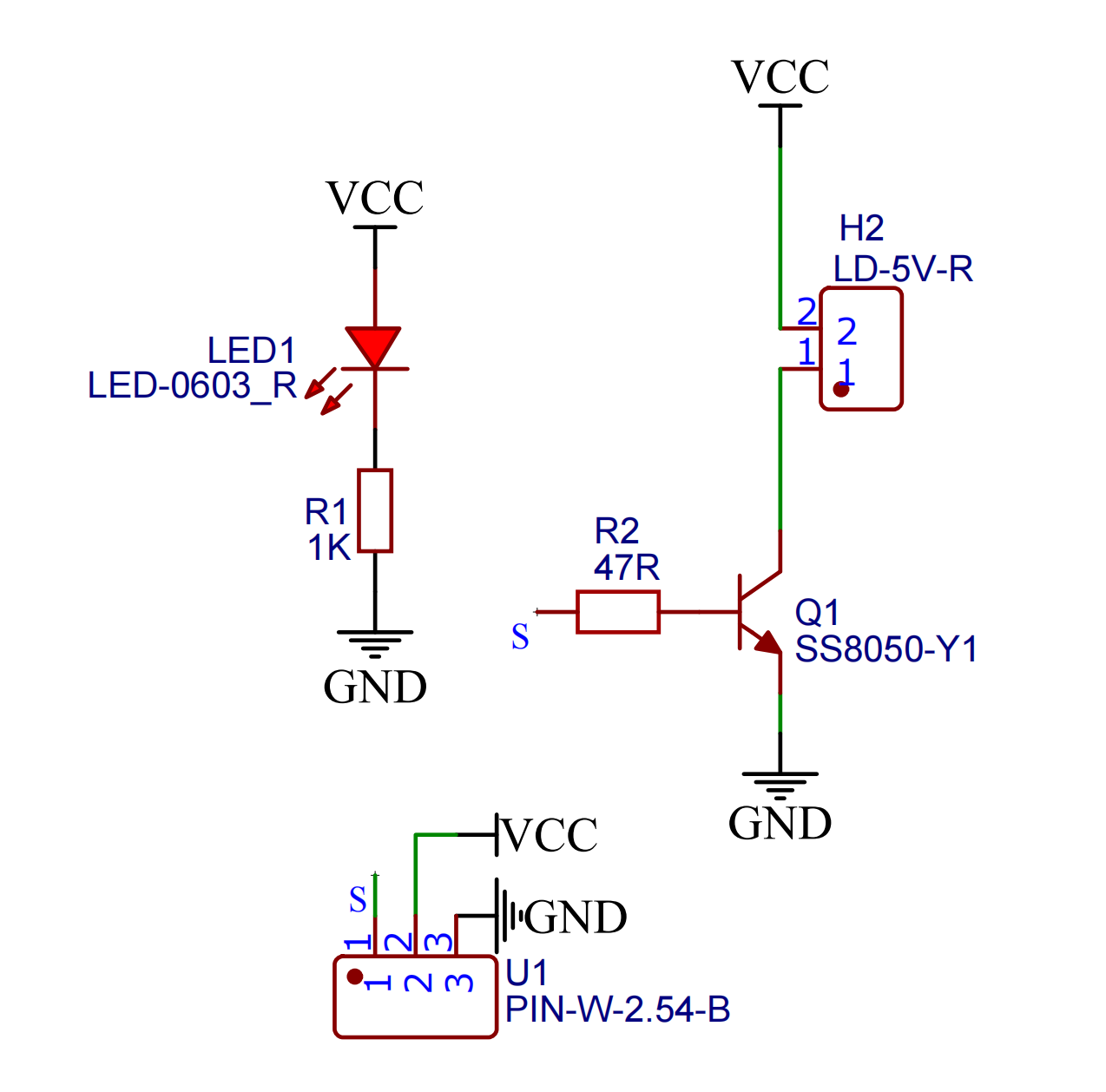

2、Schemazeichnung

3、Modulparameter
Pinbezeichnung | Beschreibung |
|---|---|
G | GND(Spannungsversorgungsminus) |
V | VCC(Spannungsversorgungsplus) |
S | Digital Signalspinne |
Spannungsversorgung: 3.3V / 5V
Verbindungsweg: PH2.0 3P Stecker
Montageart: Doppelbolzenfixierung

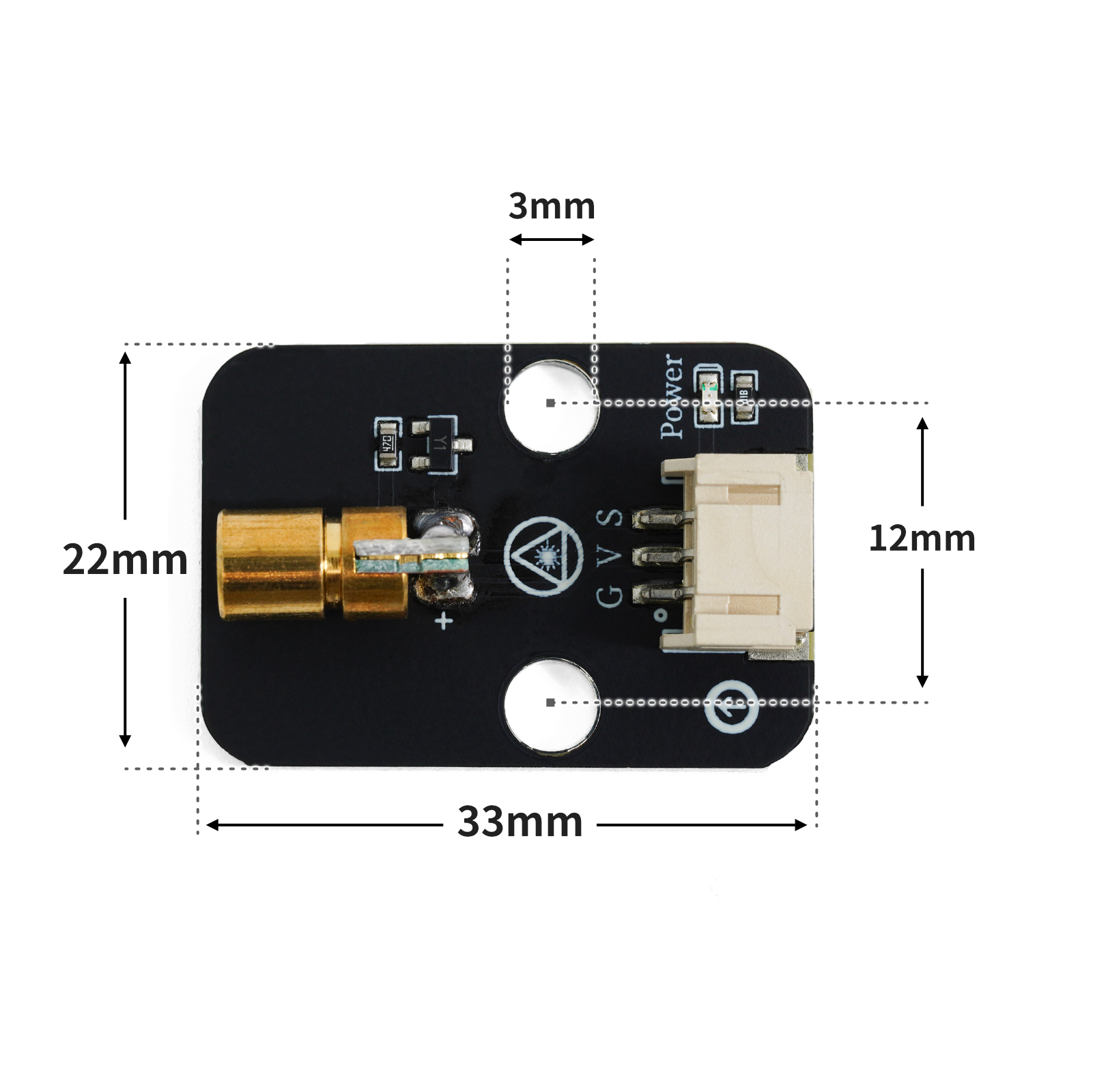

4, Platinegröße

5、Arduino IDE Beispielprogramm
Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
void setup(){
pinMode(3, OUTPUT);
}
void loop(){
digitalWrite(3,HIGH);
delay(500);
digitalWrite(3,LOW);
delay(500);
}Beispielprogramm (ESP32-Entwicklungsboard - basierend auf Python, kann nicht mit Arduino IDE hochgeladen werden):
import machine
import time
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep_ms(500)
pin2.value(0)
time.sleep_ms(500)6、米思齐 Mixly 示例程序(图形化语言)
Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs
Vorbereiten Sie die Komponenten:
HELLO STEM UNO R3 PRO Entwicklungsboard *1
UNO R3P Extension Board*1
USB type-c Datenkabel *1
Direkte Laserstrahlermodul (HS-F03-L) *1
PH2.0 3P Doppelkopfsteckerleitung *1

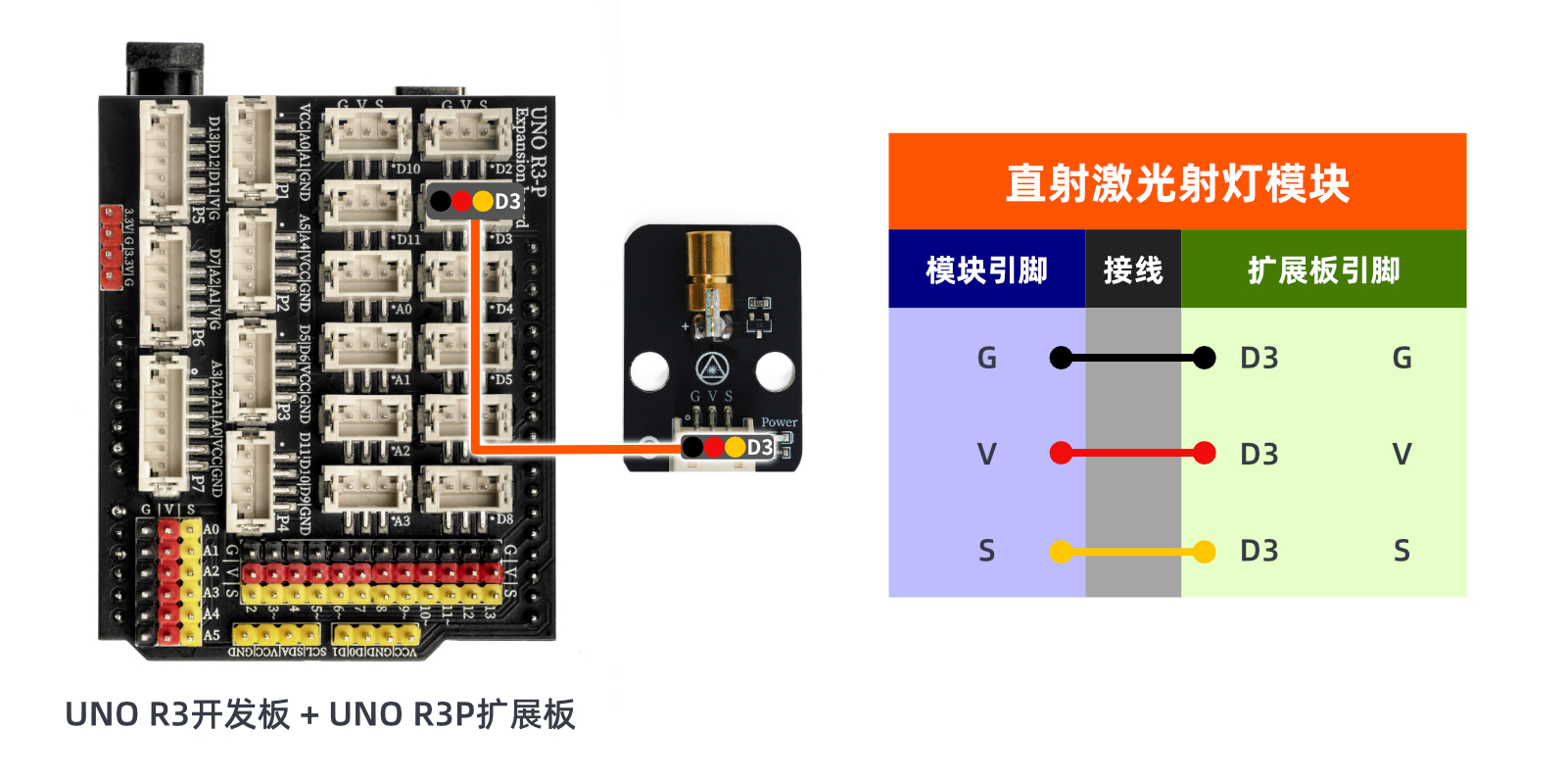

Schaltplan der Leitung:

8, Video-Tutorial
Video-Tutorial:Klicken Sie zum Anzeigen

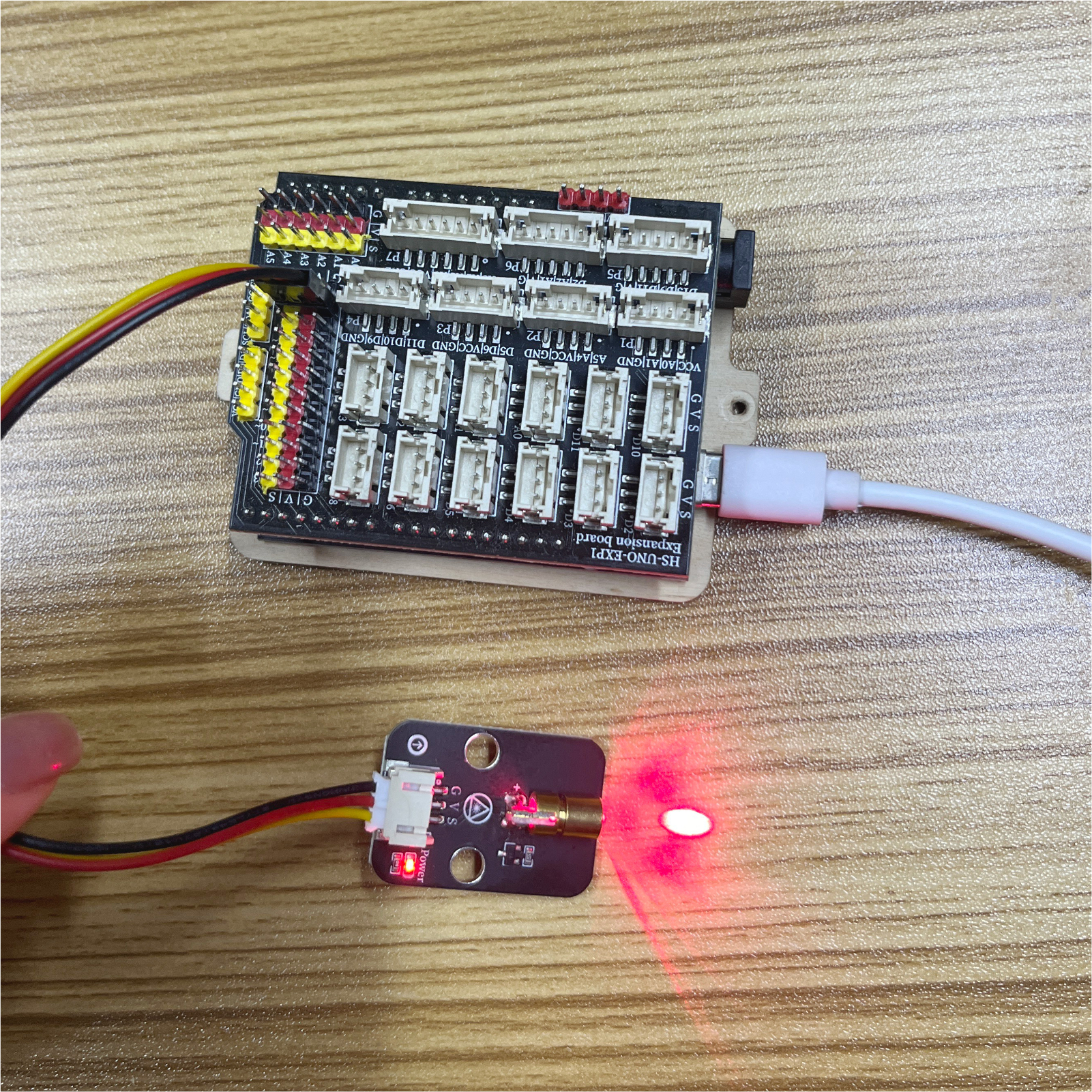

9, Testergebnis
