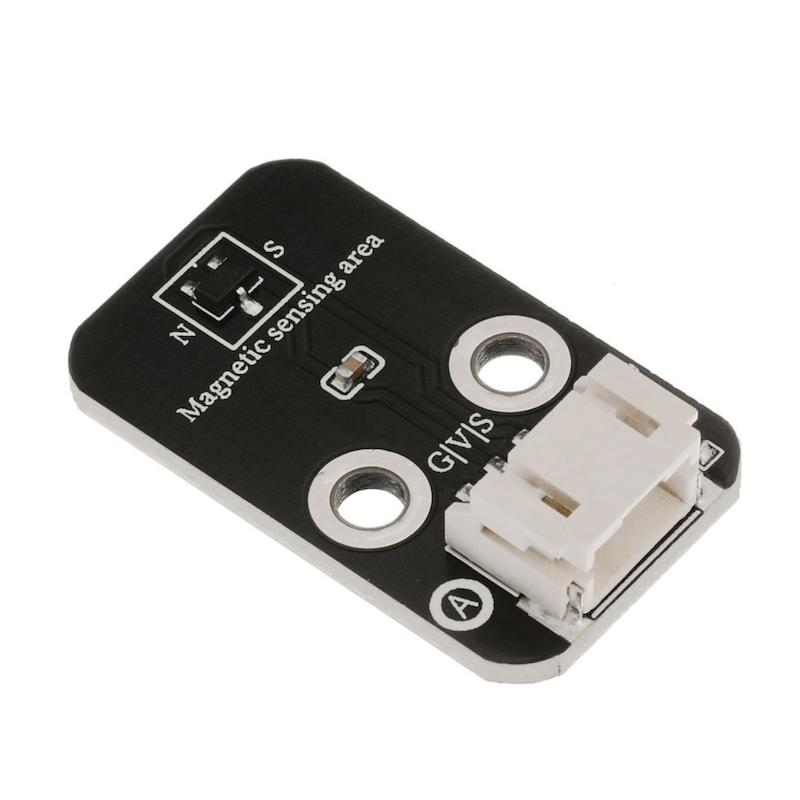

HS-S50P lineare Hall-Magnetfeldsensor

1、Einführung

EG49 Linear霍尔Integrität besteht aus Spannungsregler, Hall-Sensor, Linearverstärker und Emitter-Follower.

2、Schemazeichnung

Linear Hall-Magnetic Sensor-HS-S50P SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

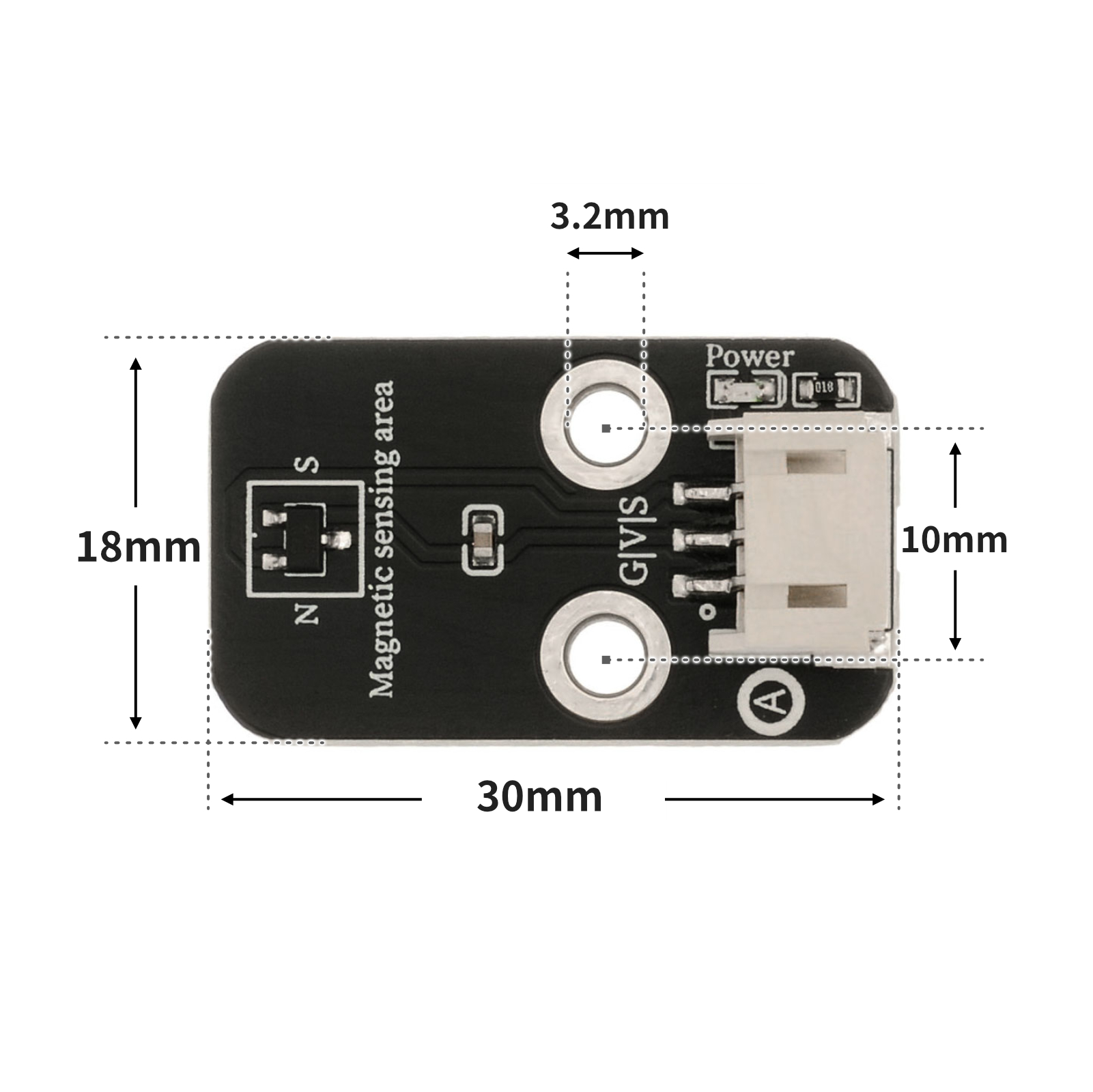

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  //线性磁力传感器接A0，D6接led灯，。
  //传感器如果当作数字量开关，只N极能触发，输出低电平。
  if (digitalRead(A0) == 1 && analogRead(A0) > 540) {
    Serial.println(String("检测到s（南）磁极：数字低电平（1）  ") + String(digitalRead(A0)) + String("输出模拟值变大 ") + String(analogRead(A0)));
    analogWrite(6, 255);

  } else if (digitalRead(A0) == 0) {
    Serial.println(String("检测到N（北）磁极：数字低电平（0）  ") + String(digitalRead(A0)) + String("输出模拟值变小 ") + String(analogRead(A0)));
    analogWrite(6, 10);
  } else {
    Serial.println("未检测到磁场");
    analogWrite(6, 0);

  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine


pin32 = machine.Pin(32, machine.Pin.IN)
adc32 = machine.ADC(machine.Pin(32))
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    if pin32.value() == 1 and adc32.read_u16() > 40000:
        pin2.value(1)
    else:
        pin2.value(0)

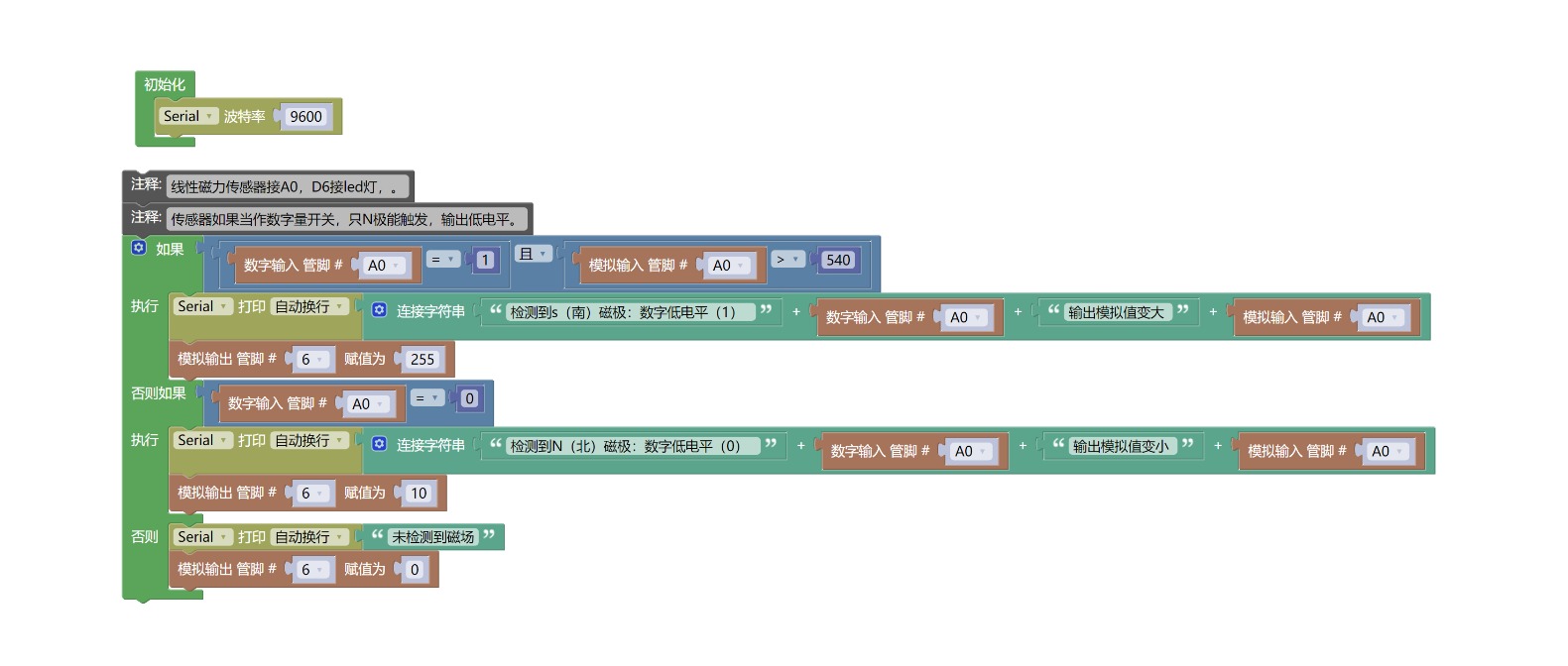

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

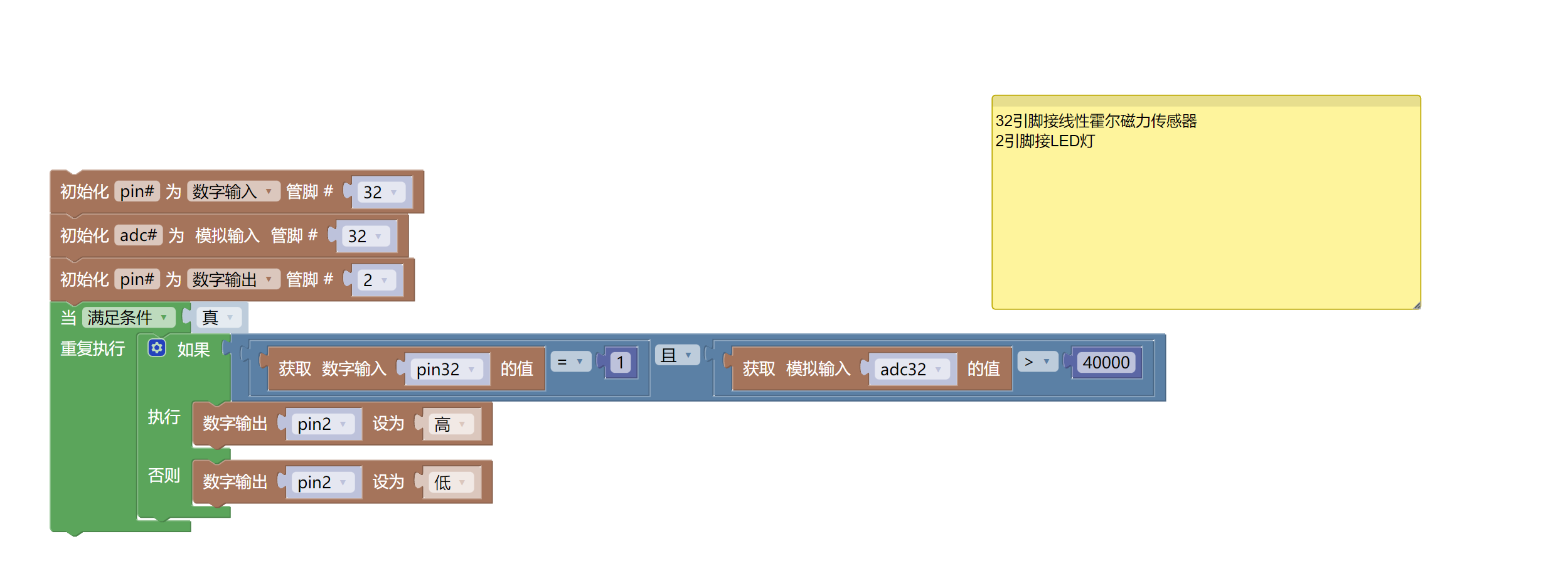

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• LED-Leuchtmodul (HS-F08P) *1

• Linear Hall Magnetic Sensor (HS-S50P) *1

• PH2.0 3P-Doppelseitige Steckerleitung *2 oder PH2.0 3P-Stecker auf DuPont-Kabel umstecken *2

• Magnet (self-supplied) *1

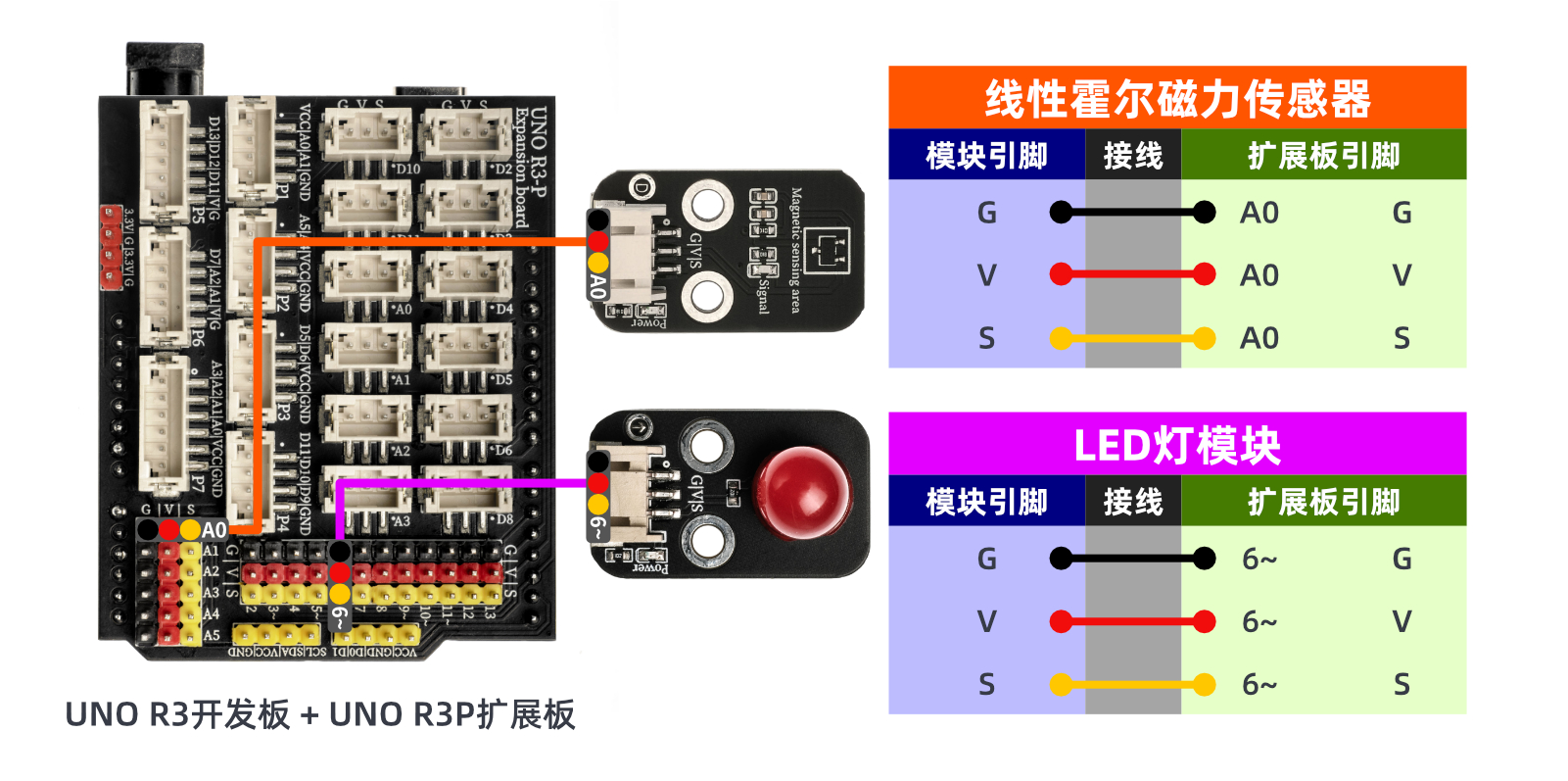

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

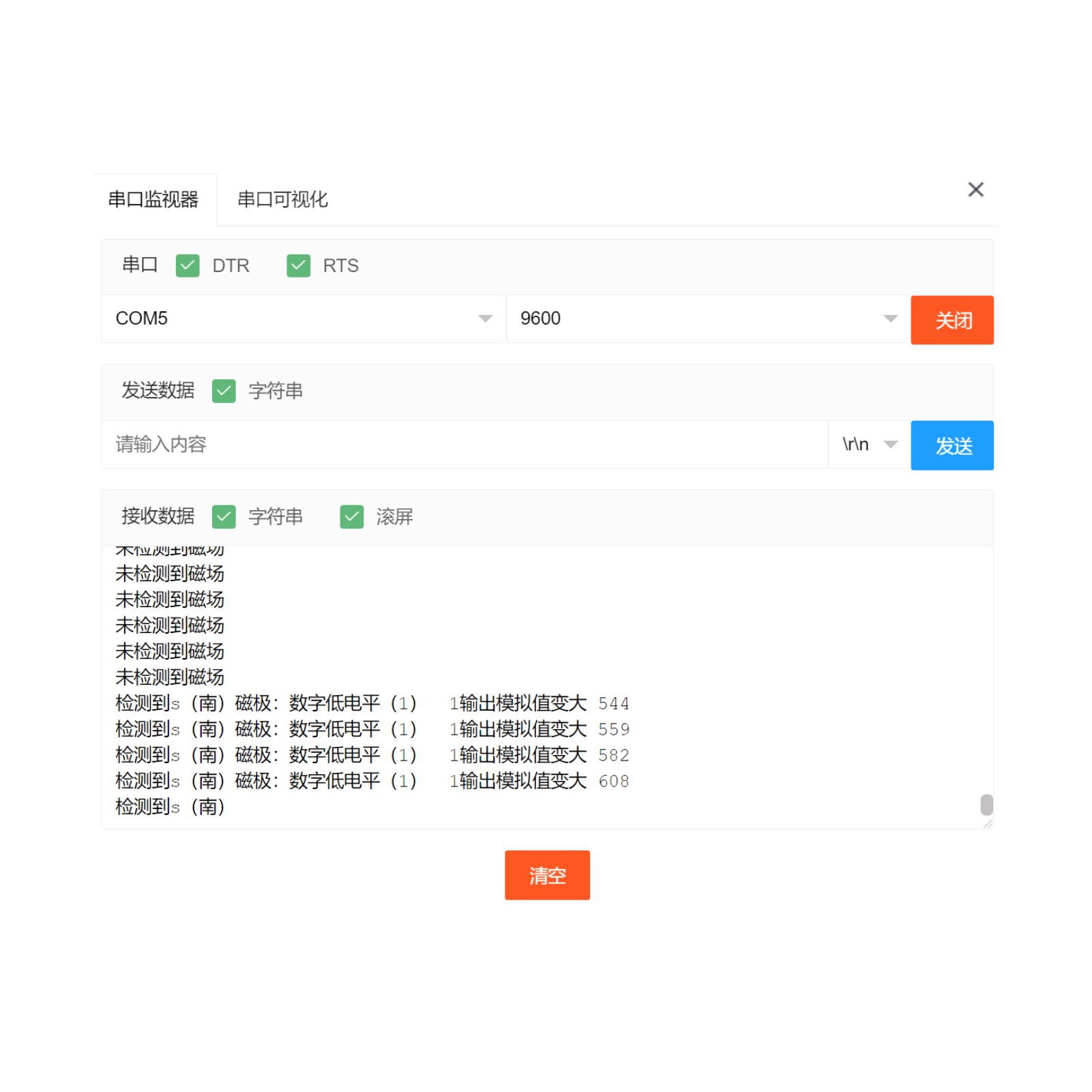

Arduino UNO Testergebnis：

ESP32 Testergebnis:

Wird aktualisiert...
