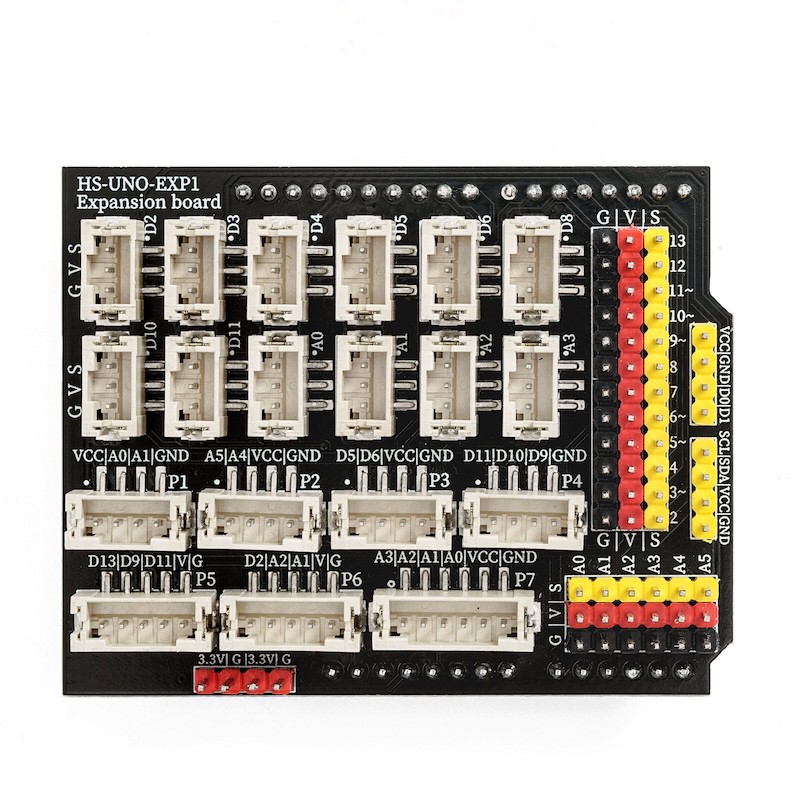

1、Einführung
2、Eigenschaften
1、Das Gerät verfügt über digitale IO-Buchsen (Pins von D2 bis D13) und analoge IO-Buchsen (Pins von A0 bis A5). (Es kann den Bedarf an Erweiterungsmodulen mit Dupont-Kabeln erfüllen)
3、hat ein 3,3V Spannungsanschluss, der für Module mit geringem Strombedarf geeignet ist.
3、Erweiterungsplatzauswertung
Digitales IO-Buchse PH2.0 3P-Sockel (D2-D11) und Digitales IO-Steckverbinder (D2-D13)
Diese IO-Ports können als digitale Ausgänge angegeben werden, d.h. sie können auf Hochspannung oder Niederspannung gesetzt werden.Darunter können die Pins D2 und D3 als Hardware-Interrupt-Pins verwendet werden.D3,D5,D6,D9,D10,D11 Pins können Analogsignale ausgeben).
Simulations-I/O-Anschluss PH2.0 3P-Schraubeneinbau (A0-A3) und Simulations-I/O-Stecker (A0-A5)
Diese IO-Ports können als Simulations-Eingaben und Simulations-Eingaben festgelegt werden. Der Wert der Simulations-Eingaben beträgt (0-1023). Der Wert der Simulations-Ausgänge beträgt (0-255).
P1 Steckplatz
Der Stecker-Schaltkreis ist so entworfen, dass VCC/A0/A1/GND mit einigen Modulen mit PH2.0 4P-Buchsen kompatibel ist, die übereinstimmen. (Kompatible Module:)HS-SR04LUltraschallsensor)
P2-Sitz
Dieser Sitz der Subcircuit ist so gestaltet, dass A5/A4/VCC/GND für die Verbindung mit einigen Modulen mit PH2.0 4P-Buchsen geeignet ist. (Kompatibilitätsmodule:HS-S63-LTCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm/)
P3-Sockel
Der Stecker-Schaltkreis ist so entworfen, dass D5/D6/VCC/GND benutzt werden kann, um mit einigen Modulen mit PH2.0 4P-Anschluss zu koppeln.Sprach認識制御モジュール、HS-F04L電機駆動モジュール、HS-F20LMotormodul、HS-F10L電機駆動モジュール、HS-S49PLMP3-Sprachausgabemodul/HS-F23-L1-stelliges 7-Segment-Display、HS-S60-LBluetooth-Modul)
P4-Sockel
Die Steckplatzschaltung ist für D11/D10/D9/GND konzipiert, um eine einfache Verbindung mit einigen Modulen mit PH2.0 4P-Anschluss herzustellen. (Kompatibilitätsmodul: HS-F05L)Verkehrssignalmodul、HS-F01LRGB-LED-Modul)
P5-Sockel
Diese Steckverbindung ist so entworfen, dass sie mit Modulen mit PH2.0 5P-Buchsen kompatibel ist, die leicht mit D13/D9/D11/V/G verbunden werden können. (Beispiel: HS-F13L)8x8 Punktmatrix-Displaymodul、HS-F24-L1-stelliges 7-Segment-Display)
P6 Steckplatz
Diese Steckverbindung ist so gestaltet, dass sie mit Modulen, die über ein PH2.0 5P-Steckverbinder verfügen, leicht verbunden werden kann. (Kompatibler Modul: HS-S34L)Doppelachser Joystickmodul、HS-S32LDrehencoders)
P7 Steckplatz
Das Steckplatzcircuit ist so gestaltet, dass es einfach mit einigen Modulen, die mit dem PH2.0 6P-Anschluss kompatibel sind, verbunden werden kann.4P Tastenmodul)
