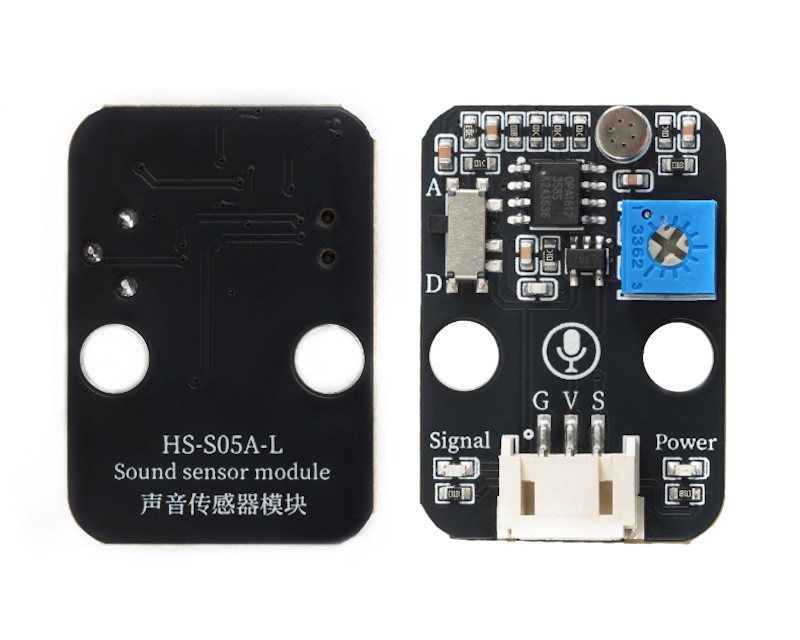

HS-S05A-L Geräuschsensor

1、Einführung

Die Funktion des Lautsprechersensors ist ähnlich wie ein Mikrofon.Es wird verwendet, um Schallwellen zu empfangen, das Muster der Schallbewegungen anzuzeigen, aber nicht die Intensität des Lärms zu messen.Dieser Sensor enthält einen auf Geräusche empfindlichen Kondensator-Elektret-Mikrofon.Der Schallwellen bewirken, dass die polarisierte Membran im Mikrofon schwingt, was zu einer Änderung der Kapazität führt und eine entsprechend veränderte geringe Spannung erzeugt.Diese Spannung wird anschließend in eine 0-5V-Spannung umgewandelt, durch A/D-Wandlung vom DatenSampler empfangen und an den Hauptkontrollchip gesendet.

2、SchemazeichnungKlicken Sie hier, um zum Inhaltsverzeichnis zurückzukehren

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsweg: PH2.0 3P Stecker

• Montageart: Doppelbolzenfixierung

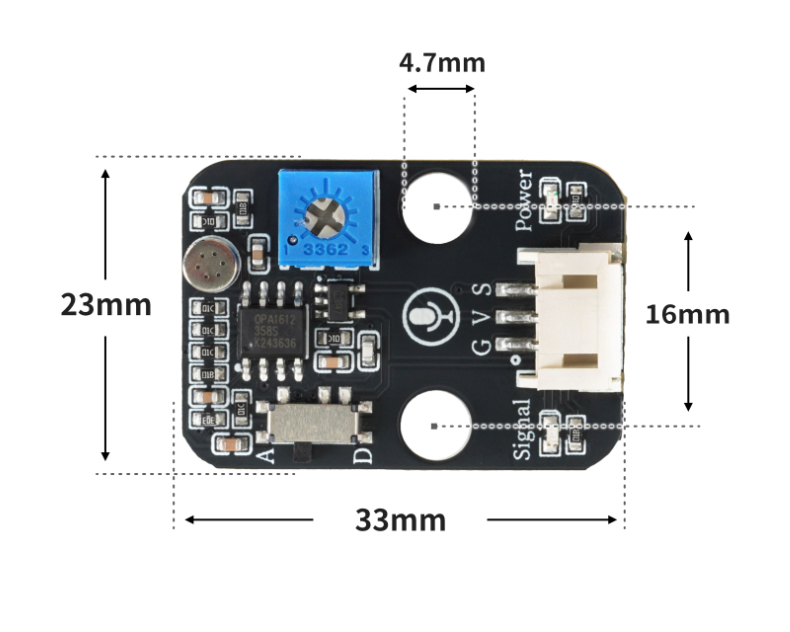

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

volatile int value_A;
void setup() {
 Serial.begin(9600);
 value_A = 0;
 pinMode(A0, INPUT);
 pinMode(6, OUTPUT);
}
void loop() {
 value_A = analogRead(A0);//声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D6 口。
 Serial.print(" 声音传感器模拟口值：");
 Serial.println(value_A);
 //保证安静环境下声音传感器模拟口
 if (value_A > 352|| value_A < 280) {
 digitalWrite(6, HIGH);
 delay(1000);
 } else {
 digitalWrite(6, LOW);
 }
}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine
import time


adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if adc32.read_u16() >= 40000:
        pin4.value(1)
        time.sleep(1)
    else:
        pin4.value(0)

6、米思齐 Mixly 示例程序（图形化语言）

Arduino UNO Grafische Beispielprogramme:2、第二步将UNO开发板的库文件下载后解压在桌面。

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• LED-Leuchtmittelmodul (HS-F08L) *1

• Lautsensormodul (HS-S05L) *1

• PH2.0 3P-Doppelkopfsteckerkabel

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:

9, Testergebnis

Arduino UNO Testergebnis:

ESP32 Python-Testergebnis:Das Gerät ist nach dem Verbinden der Kabel, nach dem Hochladen des obigen Programms auf die ESP32-Entwicklerplatine und dem Öffnen des seriellen Monitors, wenn der Analogwert des Geräusches sensoren über den eingestellten Schwellenwert (Geräusch detektiert) größer ist, leuchtet die LED für 1 Sekunde auf, andernfalls erlischt die LED.
