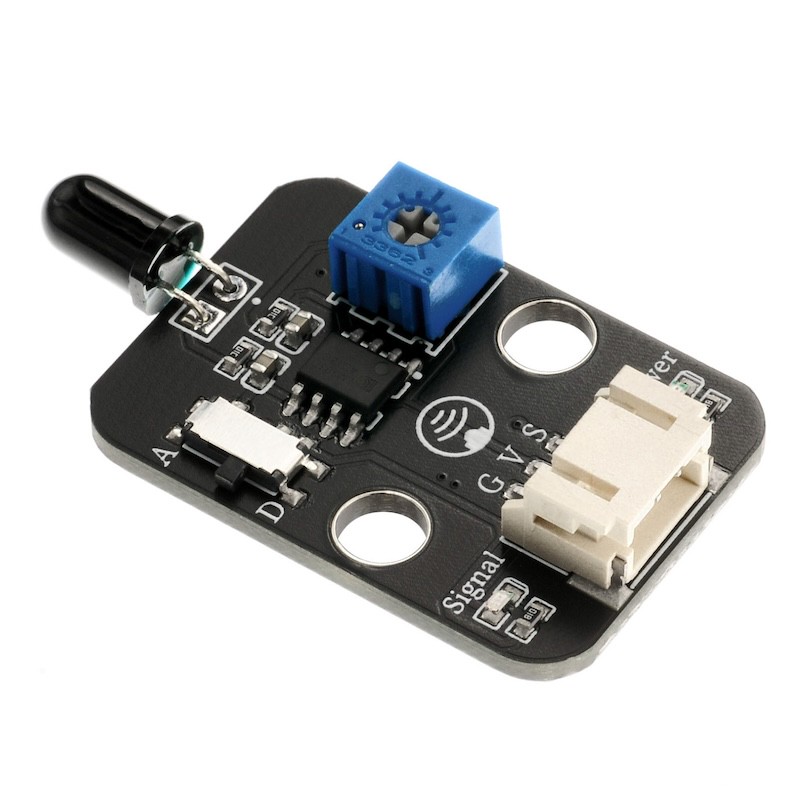

HS-S08-L Infrarot-Signal-Empfangsmodul (Feuersensor)

1、Einführung

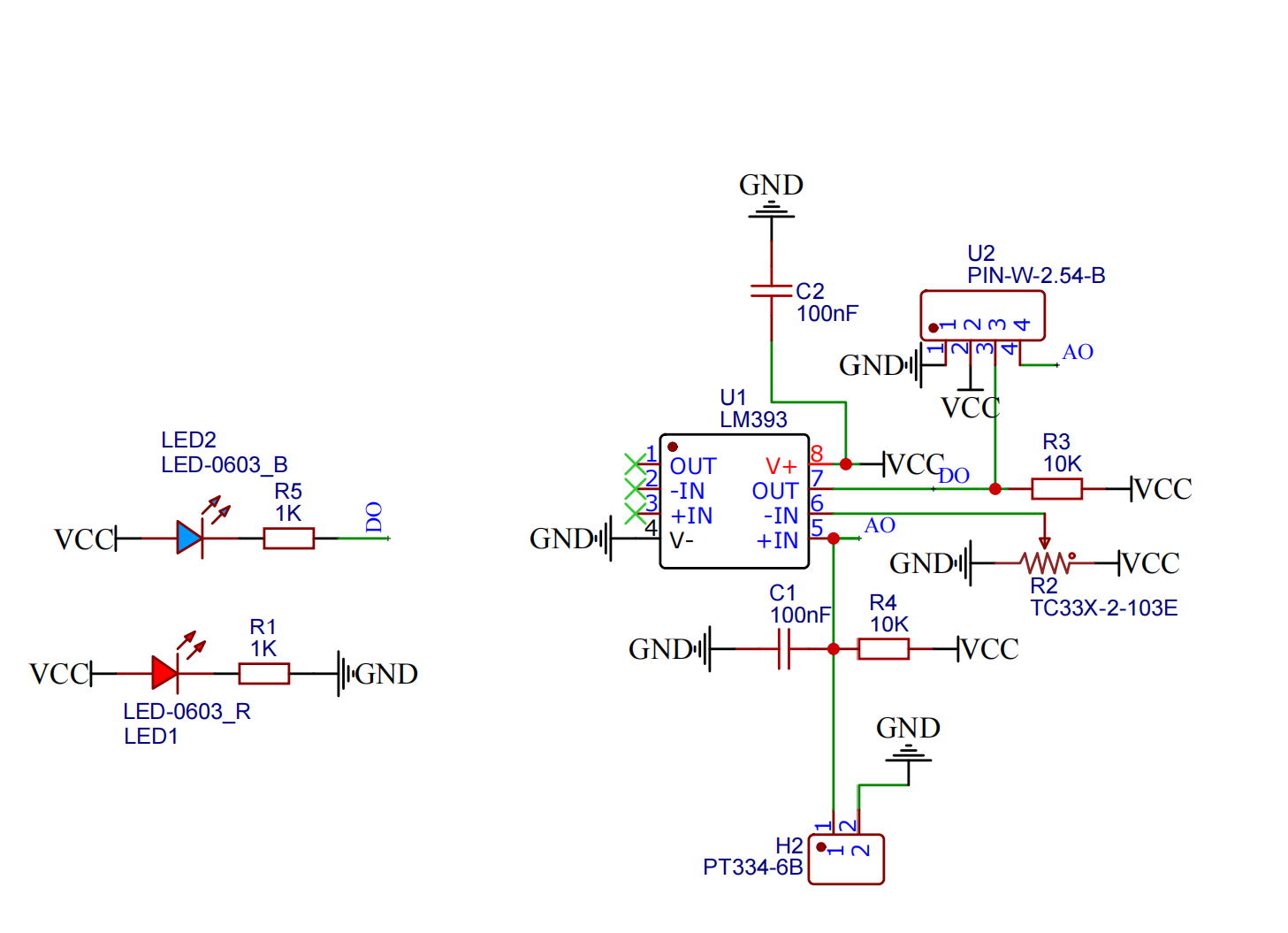

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Anschlusstyp: PH2.0 3P Steckerleitung

• Montageart: Doppelbolzenfixierung

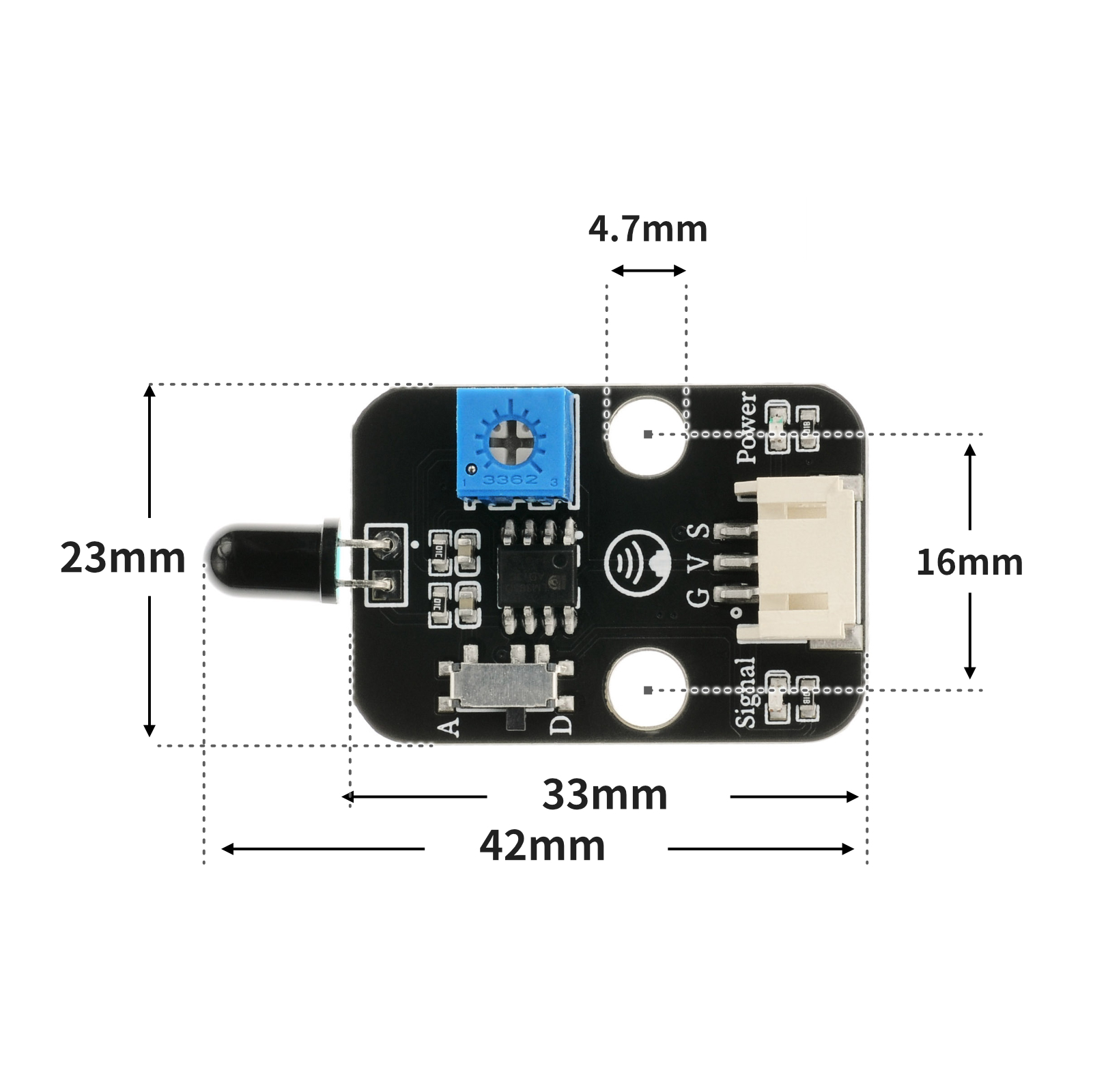

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

volatile int value;
void setup(){
 Serial.begin(9600);
 value = 0;
 pinMode(4, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 value = digitalRead(4);
 Serial.print("火焰值：");
 Serial.println(value);
 delay(1000);
 if (value == 0) {
 tone(6,196);
 delay(2000);
 } else {
 noTone(6);
 }
}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine
import music


pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(4)
while True:
if pin2.value() == 0:
midi.pitch_time(440, 2000)

6、米思齐 Mixly 示例程序（图形化语言）

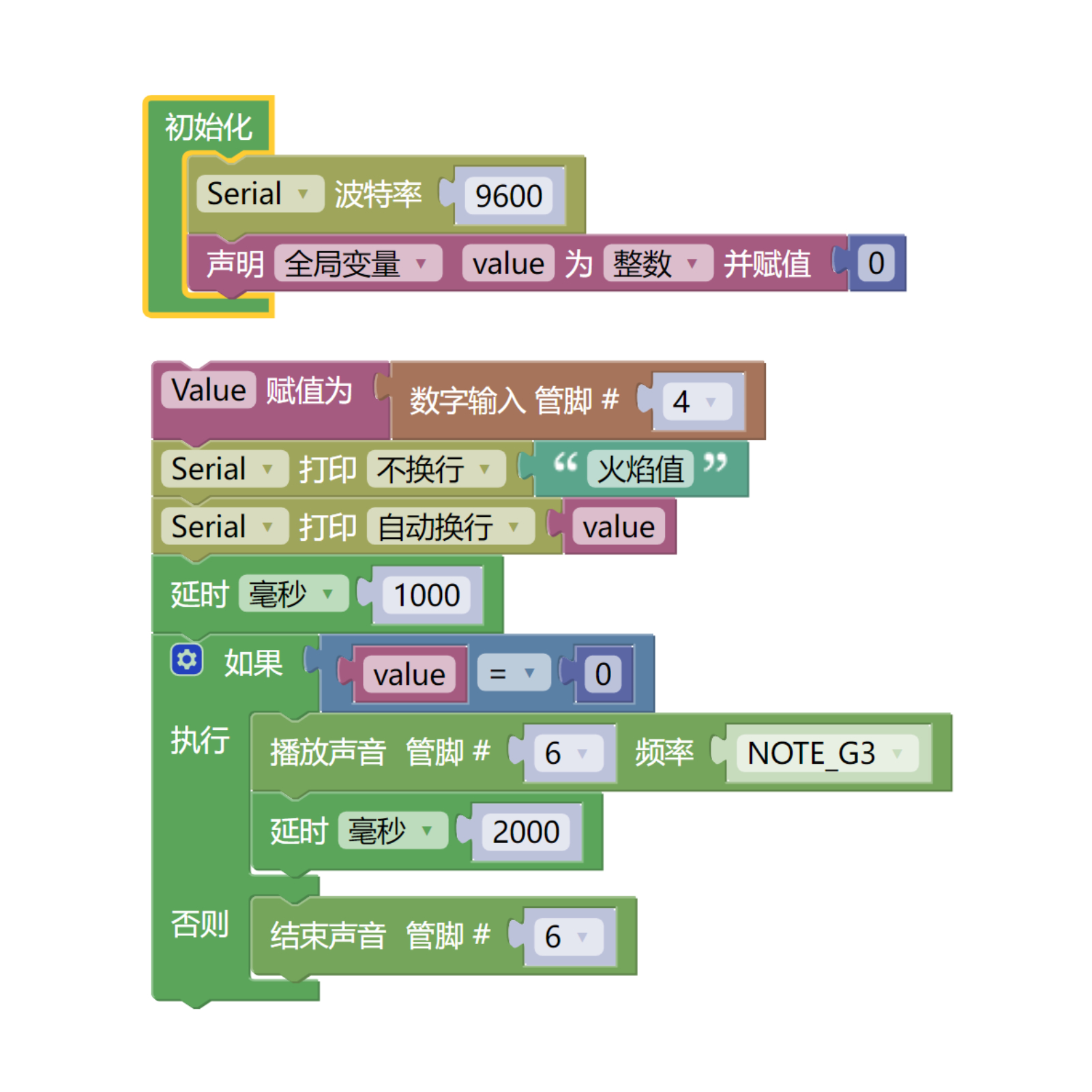

Arduino UNO Grafische Beispielprogramme:2、第二步将UNO开发板的库文件下载后解压在桌面。

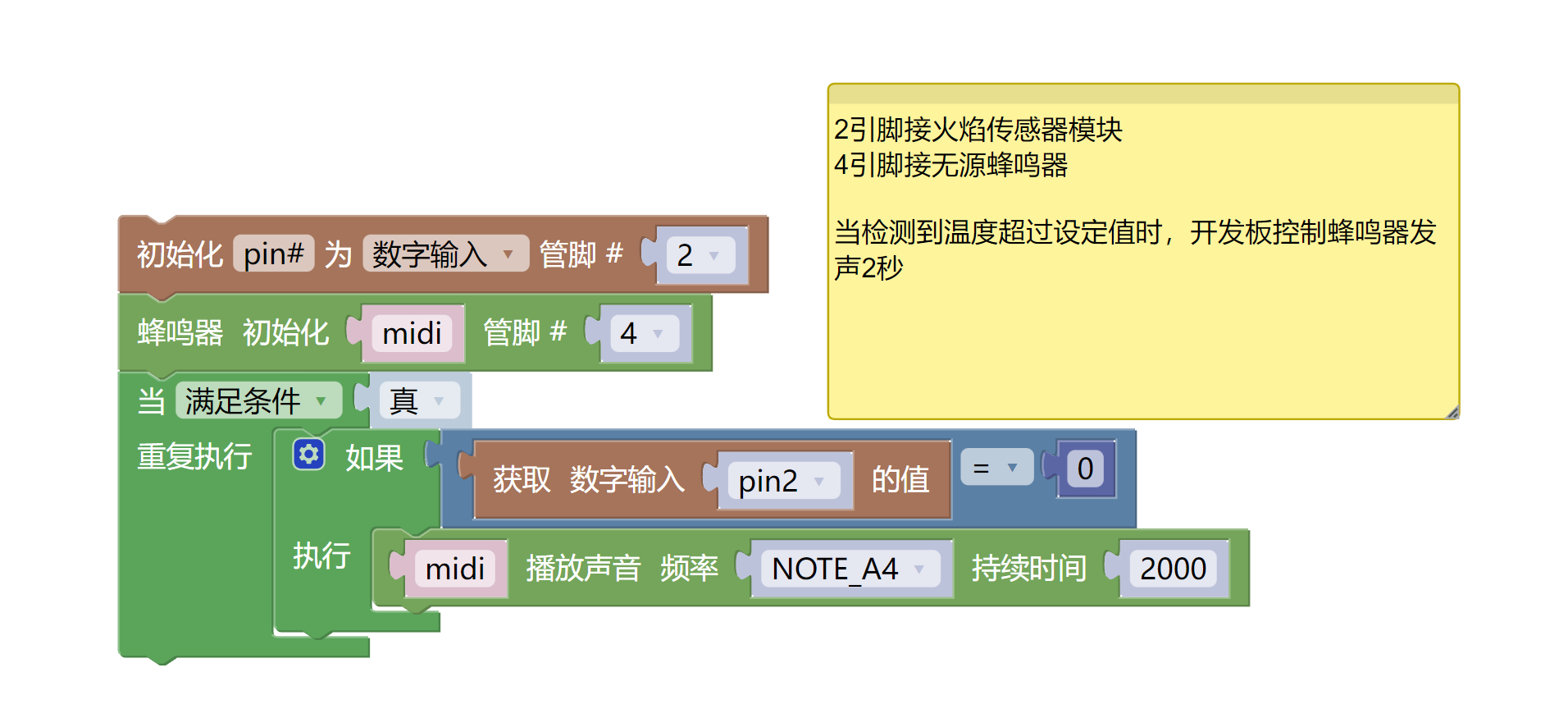

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• ohne Quell蜂鸣ermodule (HS-F02A) *1

• Flamme Sensormodul (HS-S08P) *1

• PH2.0 3P杜邦线 *1

• 1P Mutter zu Mutter Dupont-Kabel *3 Stück oder 3P Mutter zu Mutter Dupont-Kabel *1 Stück

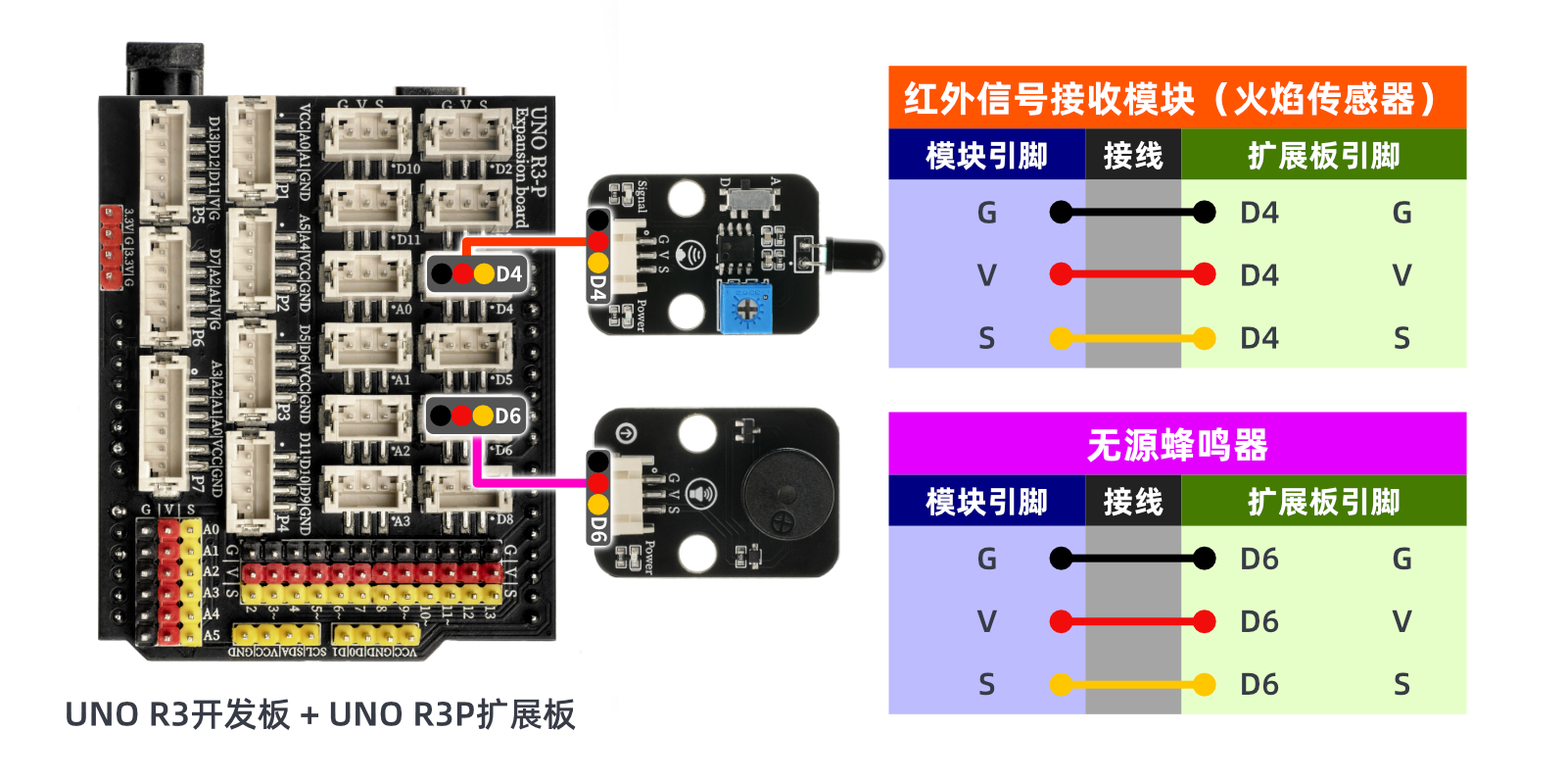

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:

9, Testergebnis

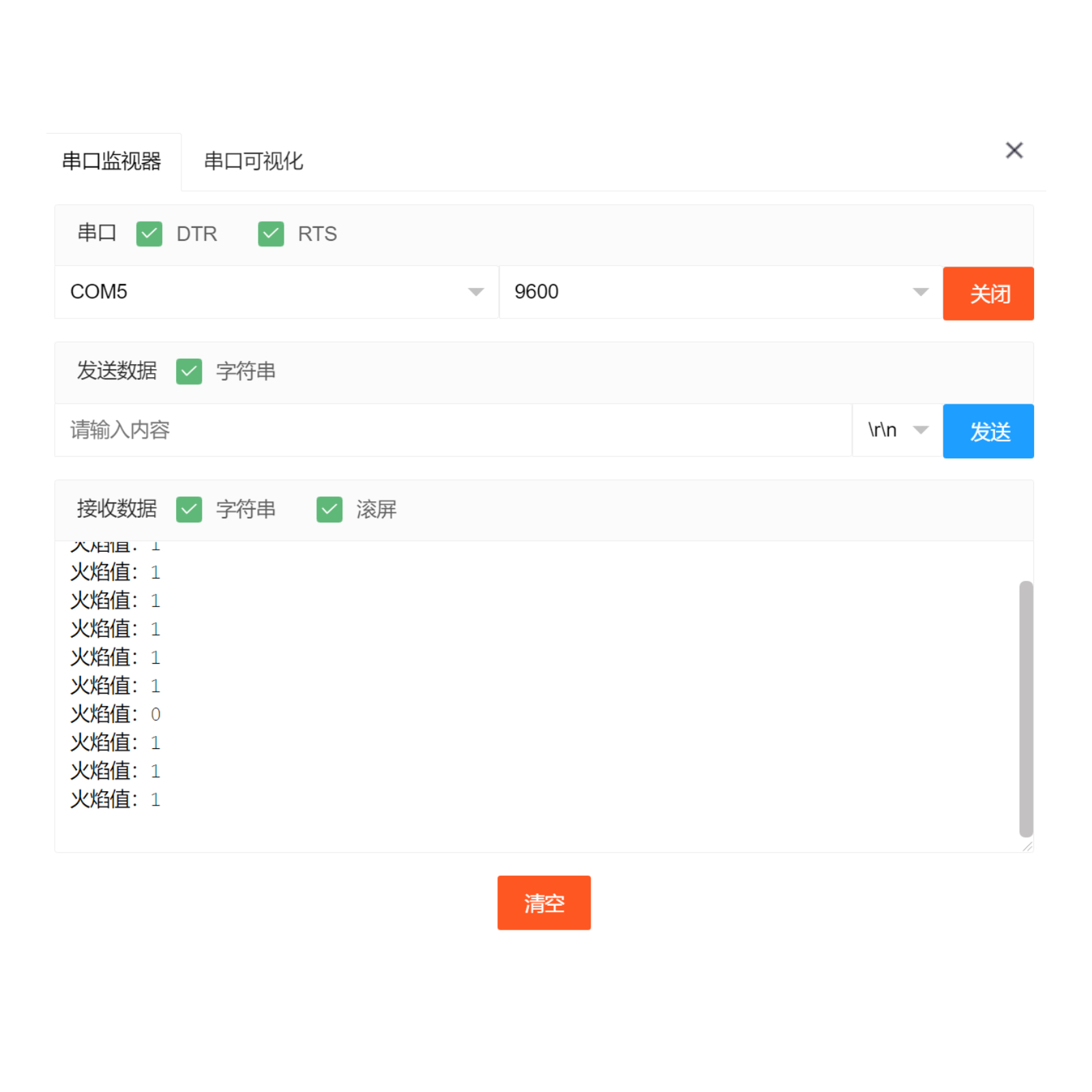

Arduino UNO Testergebnis:

ESP32 Python-Testergebnis:

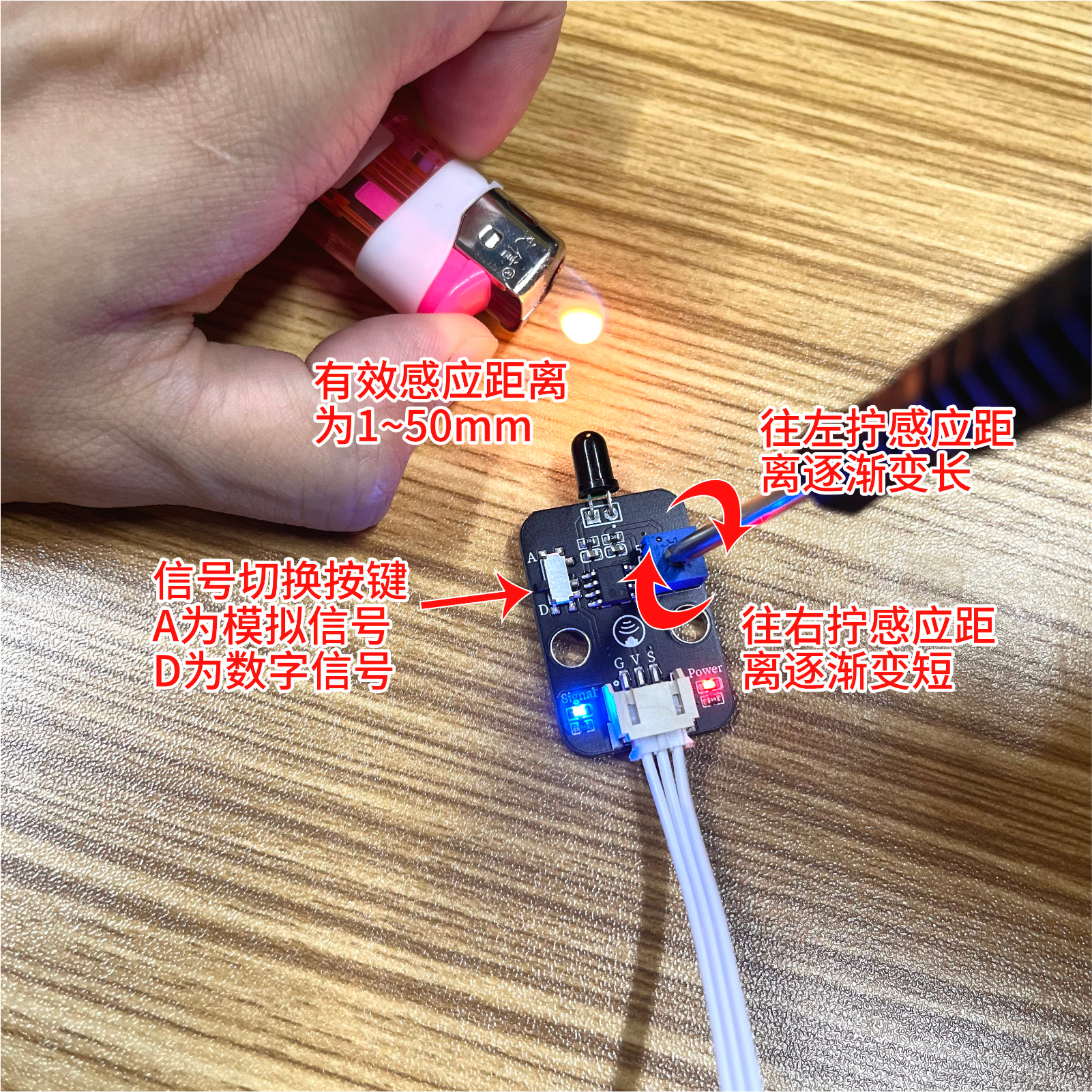

Durch den Versuch können wir beobachten, dass der Infrarotsignal-Empfangsmodul (Feuersensor) piept, wenn er ein Feuer erkennt; wenn er kein Feuer erkennt, piept der Piezo-Alarm nicht.Der analoge Wert des IR-Signalempfangsmoduls (Feuersensor) wird kleiner, je größer das Feuer und je weiter der Abstand zum Feuer ist; wenn der gelesene Analogwert kleiner als der Schwellenwert ist, wird ein geringer Pegel ausgegeben, wenn er größer als der Schwellenwert ist, wird ein hoher Pegel ausgegeben.Der Schwellenwert kann durch die Größe des einstellbaren Widerstands geregelt werden.
