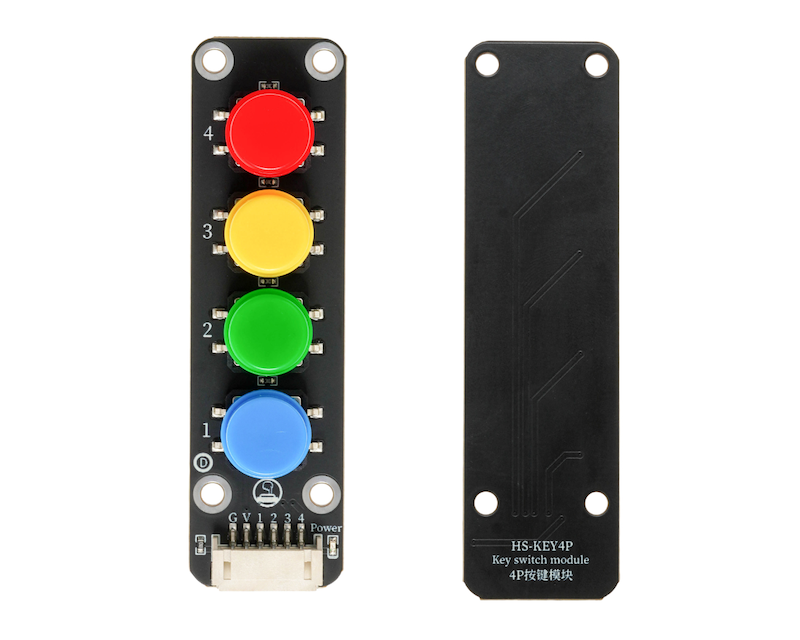

HS-KEY4P - Tastenmodul

1、Einführung

Ein Vier-Simulations-Tastenschalter mit 4 Vierbein-Tasten, der durch Metallbleche vor Beanspruchung geschützt ist; Im Vier-Bein-Tastenschalter wird der Stromkreis durchgegeben, wenn ein Schalter gedrückt wird; Wenn diese Druckkraft aufgehoben wird, wird der Stromkreis unterbrochen.Diese Druckkraft ist der Akt, mit unseren Händen Schalter zu drücken und zu schließen.Vier Tasten sind digitale Schalter.Wenn der Entwicklungsboard verbunden ist, belegt es 4 IO-Pins.

2、Schemazeichnung

4P Tastenmodul-HS-KEY4P SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Fest mit vier Schrauben

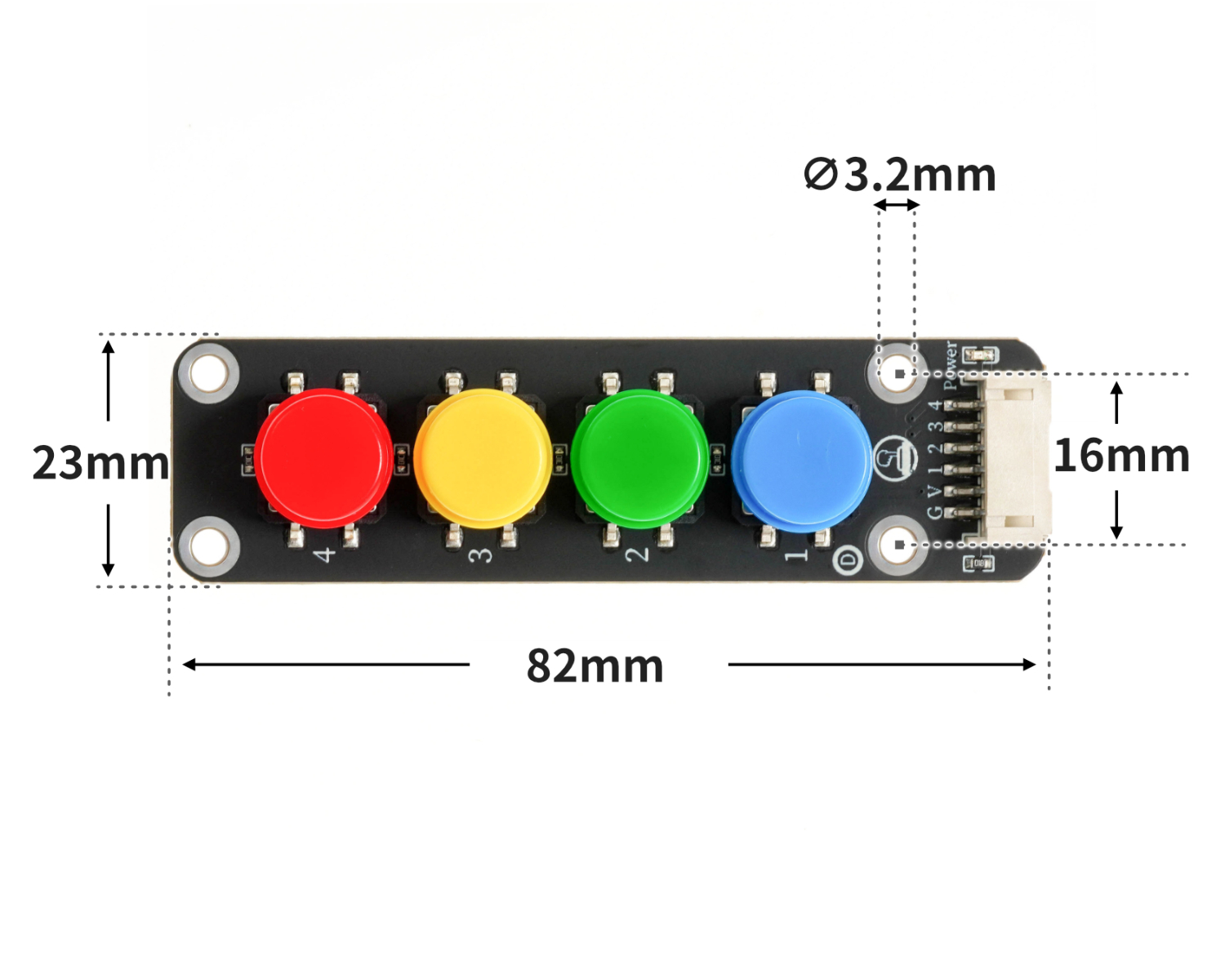

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(A0, INPUT);
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
}

void loop(){
  //LED灯接D6引脚：四位按键模块1~4分别接开发板A0，A1，A2，A3

  if (digitalRead(A0) == 0) {
    light = 0;

  }
  if (digitalRead(A1) == 0) {
    light = 30;

  }
  if (digitalRead(A2) == 0) {
    light = 125;

  }
  if (digitalRead(A3) == 0) {
    light = 255;

  }
  analogWrite(6, light);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

待更新...

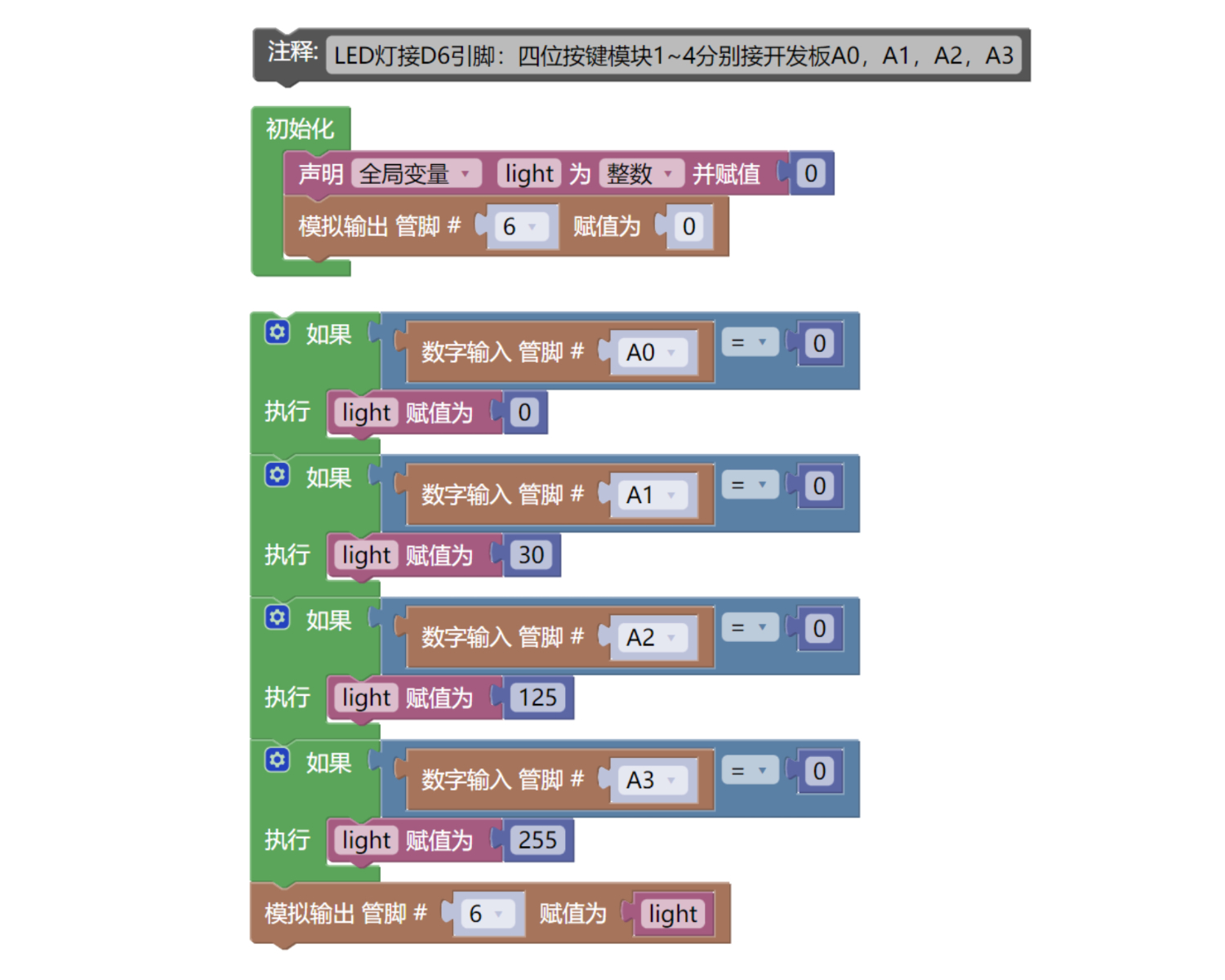

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• LED-Leuchtmodul (HS-F08P) *1

• Vierstellige Analogtastenmodul (HS-KEY4B-P) *1

• PH2.0 3P Stecker auf DuPont-Kabel umwandeln *2 oder PH2.0 3P Doppelkopf-Stecker-Kabel *2

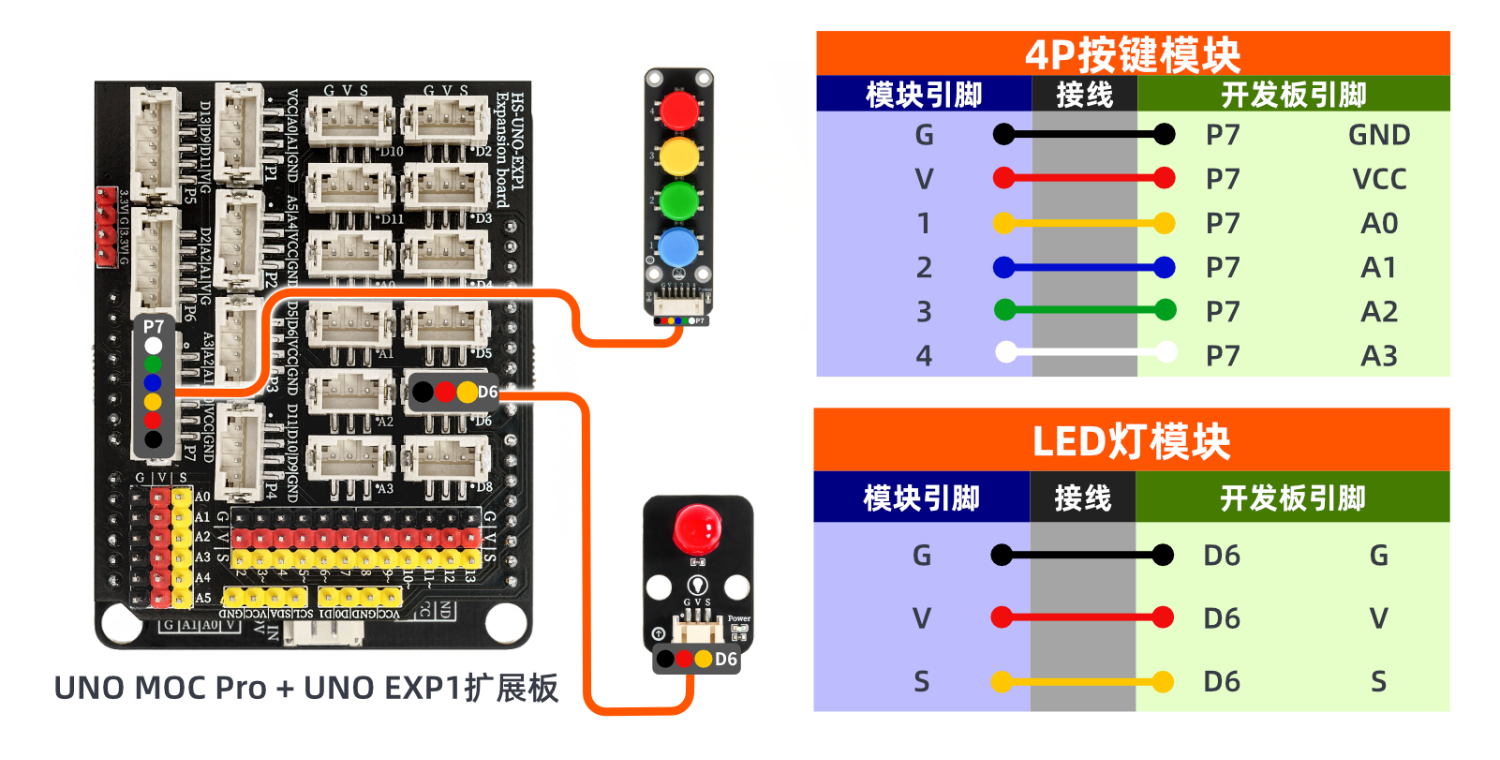

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

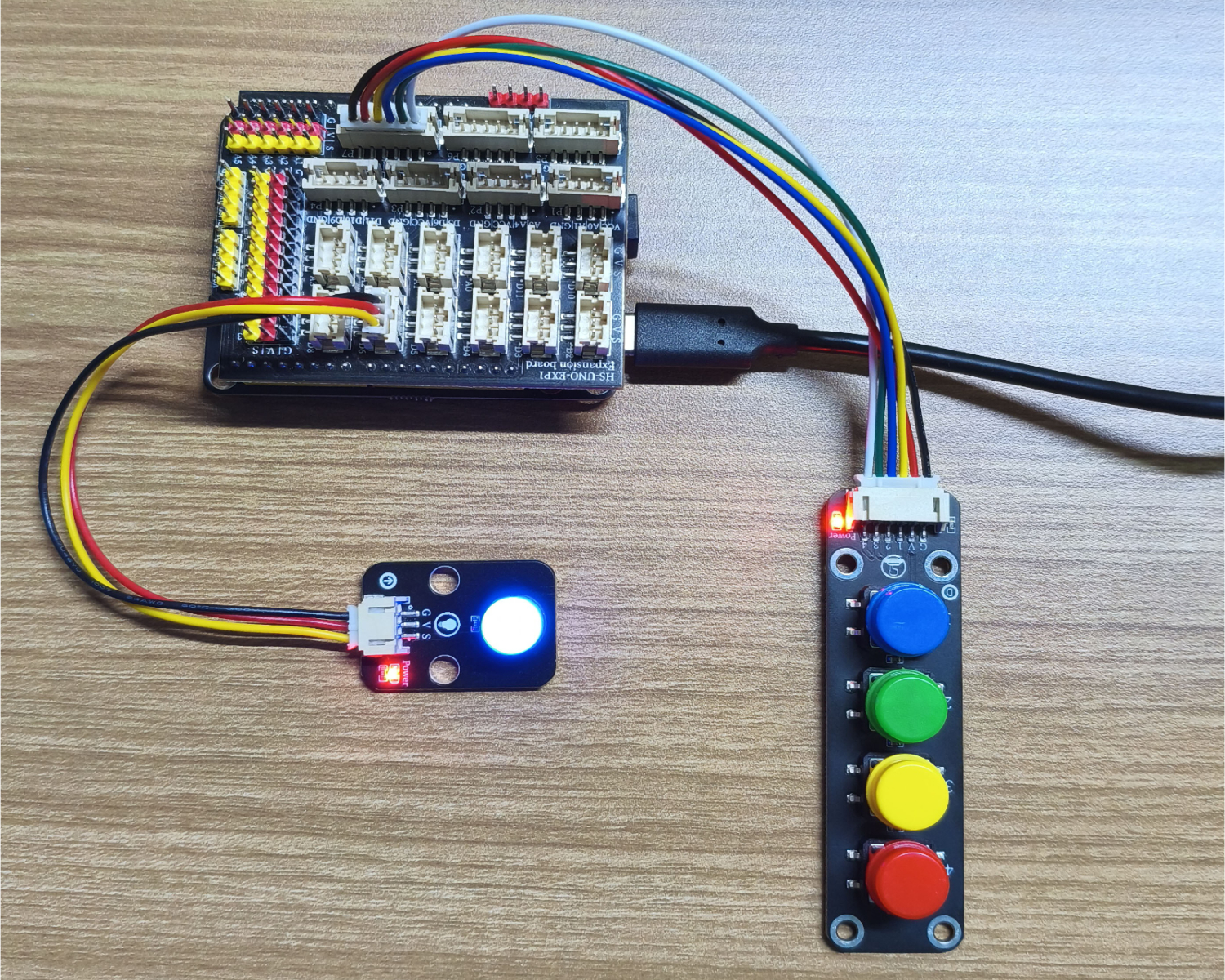

10、Testergebnis

Arduino UNO Testergebnis：

Das Gerät ist angeschlossen und die obige Software auf die UNO-R3 PRO-Entwicklungsplatine programmiert. Nach dem Anschluss der Spannung ändern sich die Helligkeit des LEDs je nach gedrückter Taste.

ESP32 Testergebnis:

Wird aktualisiert...
