1、Einführung

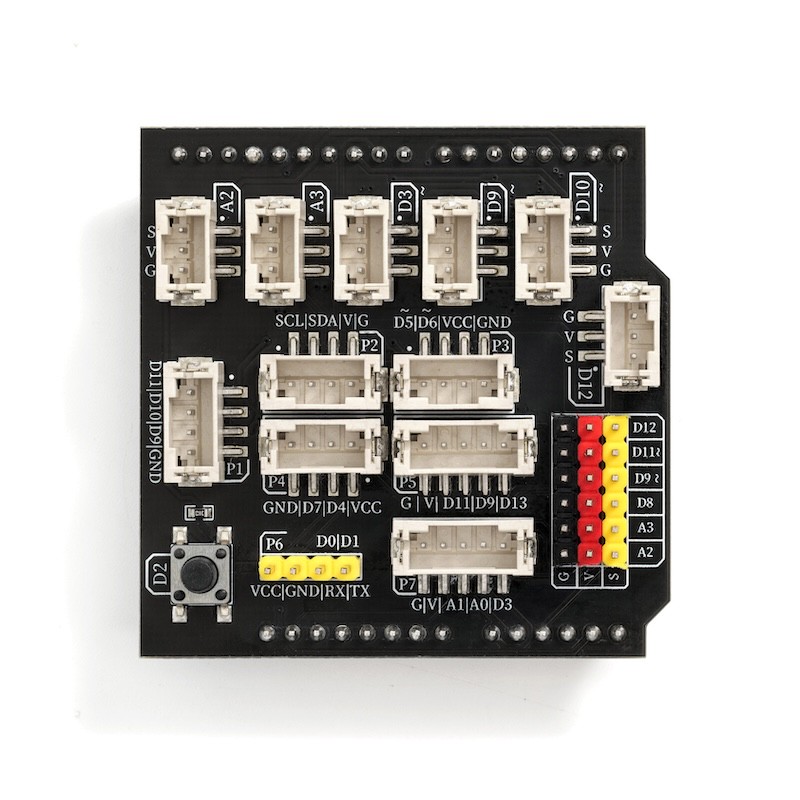

HS-UNO-EXA2(Erweiterungsplatine) ist eine kompatible Erweiterungsplatine für die Entwicklungsplatine Arduino Uno entwickelt, die die Pins der Entwicklungsplatine auf einer PCB-Schaltung integriert.Diese Erweiterungsplatine ist mit allen HELLO STEM UNO-Serie Entwicklungsplattformen kompatibel.Der Board verfügt über einen PH2.0-Anschluss und behält auch den Stecker bei, um den verschiedenen Anschlusserfordernissen des Benutzers gerecht zu werden.Kann die Verdrahtung vereinfachen und es dem Benutzer ermöglichen, flexibel Module hinzuzufügen oder zu entfernen.
2、Eigenschaften
1、Vorgesehen sind digitale IO-Stecker (Pins von D8 bis D12), Analog-IO-Stecker (Pins von A2 bis A3) und serielle Kommunikations-Steckerinterface P6. (Es kann den Bedarf an Erweiterungsmodulen mit Dupont-Kabeln erfüllen.)
3、eine Taste, die an den D2-Pin der Entwicklungsplatine angeschlossen ist
3、Erweiterungsplatzauswertung
Digital I/O-Buchse PH2.0 3P Stecker (D3, D9, D10, D12) und Digital I/O-Steckverbinder (D9-D12)
können diese IO-Pins als digitale Ausgänge festgelegt werden, d.h. sie können auf Spannungspegel oder niedrige Spannung ausgegeben werden. Der D3-Pin kann als Hardware-Interrupt-Pin verwendet werden. Die D3- und D10-Pins können analoge Signale ausgeben.
Simulierter IO-Anschluss PH2.0 3P-Buchse (A2-A3) und simulierter IO-Ausleger (A2-A3)
Diese IO-Ports können als Simulations-Eingaben und Simulations-Eingaben festgelegt werden. Der Wert der Simulations-Eingaben beträgt (0-1023). Der Wert der Simulations-Ausgänge beträgt (0-255).
P1 Steckplatz
Diese Station ist leicht mit einigen Modulen, die über einen PH2.0 4P-Anschluss verfügen, zu koppeln. (Komppatible Module: HS-F05L)Verkehrssignalmodul、HS-F01LRGB-LED-Modul)
P2-Sitz
Der Stecker ist bequem mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Kompatible Module: HS-S63-L)TCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
P3-Sockel
Dieser Stecker ist leicht mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Kompatible Module: HS-S57-L SU-03T)Sprach認識制御モジュール、HS-F04L電機駆動モジュール、HS-F20LMotormodul、HS-F10L電機駆動モジュール、HS-S49PLMP3-Sprachausgabemodul、HS-F23-L1-stelliges 7-Segment-Display、HS-S60-LBluetooth-Modul)
P4-Sockel
Dieser Stecker ist leicht mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Komppatible Module: HS-SR04L)Ultraschallsensor)
P5-Sockel
Diese Steckdose ist leicht mit einigen Modulen, die über ein PH2.0 5P-Interface verbunden sind, kompatibel. (z.B. HS-F13L)8x8 Punktmatrix-Displaymodul、HS-F24-L1-stelliges 7-Segment-Display)
P7 Steckplatz
Diese Steckdose ist einfach mit einigen Modulen mit PH2.0 5P-Anschluss zu verbinden. (Kompatible Module: HS-S34L)Doppelachser Joystickmodul、HS-S32LDrehencoders)
P6-Pin-Bus
Kann mit einigen Modulen kommunizieren, die über serielle Schnittstelle arbeiten.
D2-Taste
Verbinden Sie die Tastensteuerung mit dem Pin 2 der Entwicklungsplatine, sie kann über das Programm aktiviert werden.
