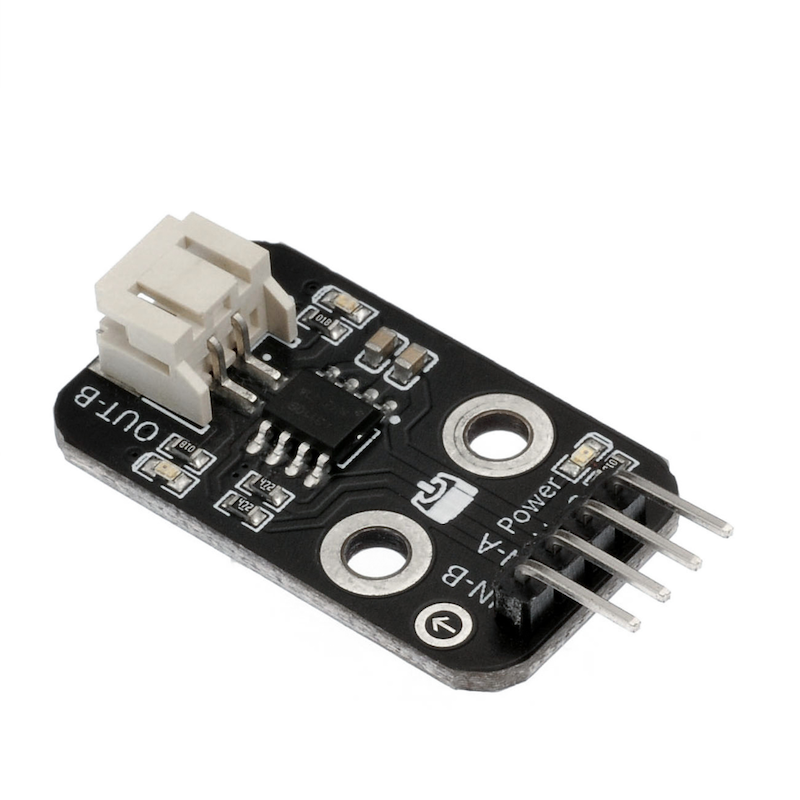

HS-F04A Elektromotor-Treibermodul

1、Einführung

2、Schemazeichnung

Motorsteuerungsplatine-HS-F04A SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

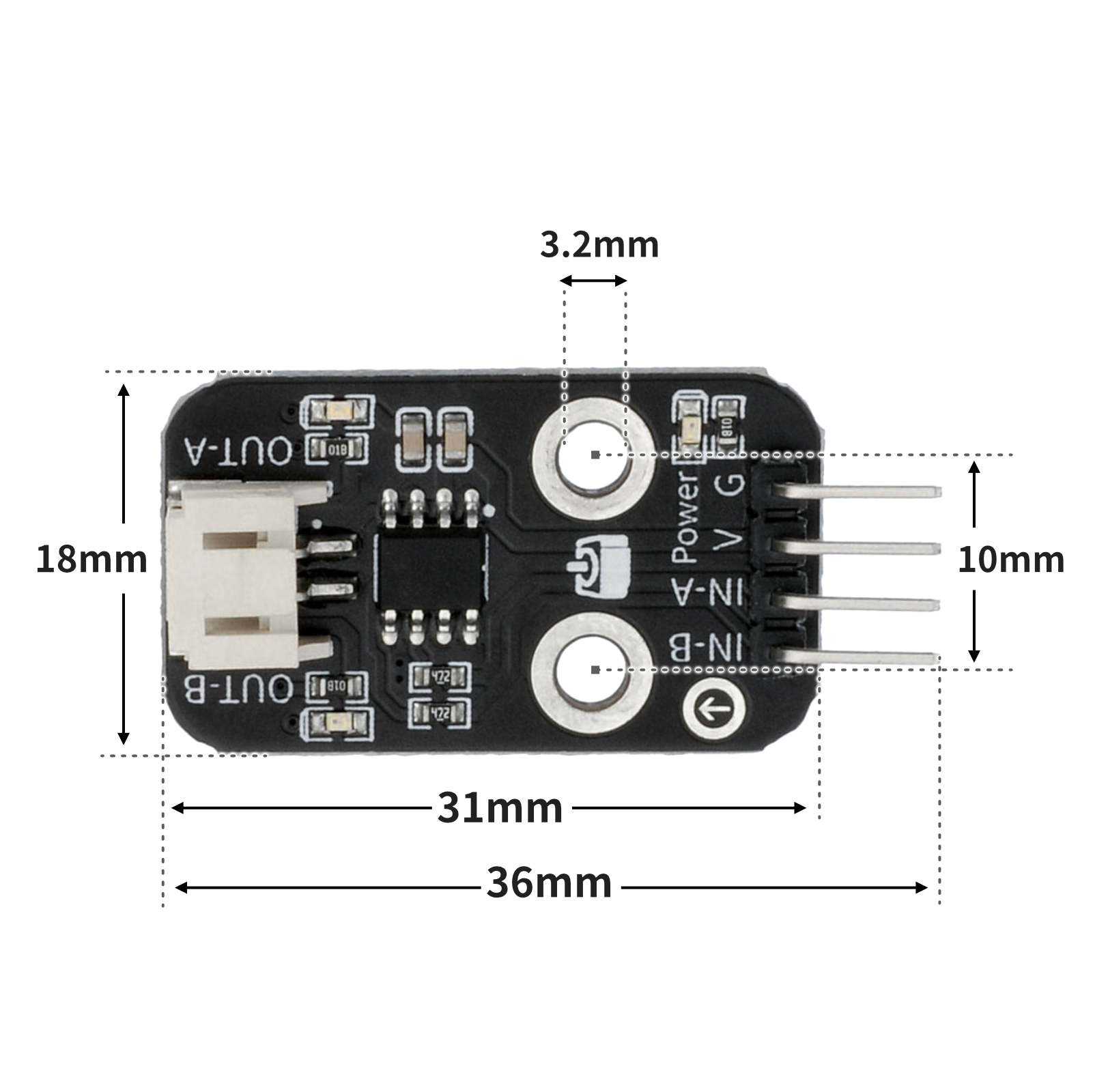

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  analogWrite(5, 255);
  analogWrite(6, 0);
  delay(2000);
  analogWrite(5, 0);
  analogWrite(6, 0);
  delay(2000);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


pin16 = machine.Pin(16, machine.Pin.OUT)
pin17 = machine.Pin(17, machine.Pin.OUT)
while True:
    pin16.value(1)
    pin17.value(0)
    time.sleep(1)
    pin16.value(0)
    pin17.value(1)
    time.sleep(1)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• Motor (mit 2.0 Stecker) *1

• Motorsteuerungsmodul (HS-F04A) *1

• 1P Mutter auf Mutter Dupont-Kabel *4 Stück oder 2P Mutter auf Mutter Dupont-Kabel *2 Stück

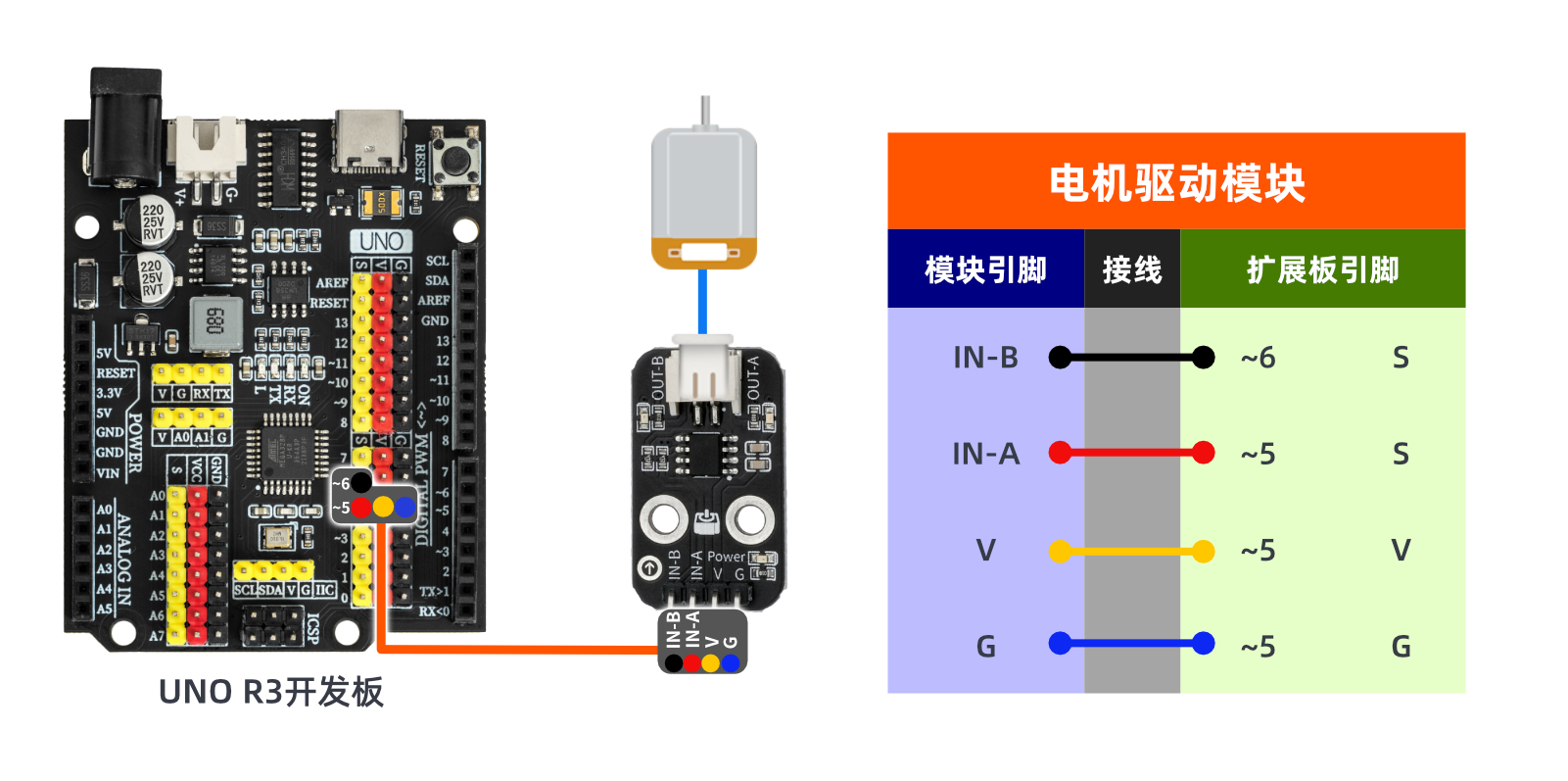

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

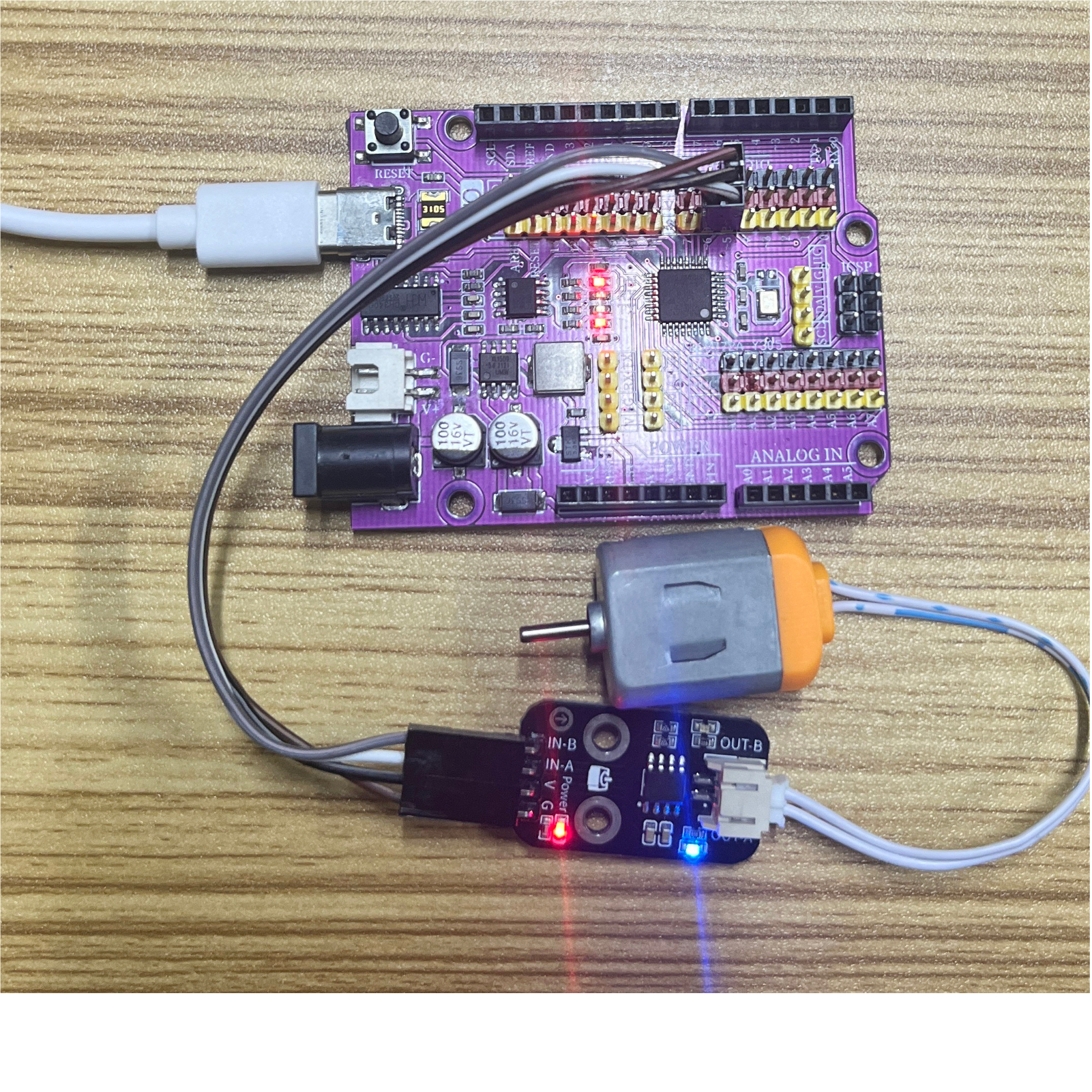

10、Testergebnis

Arduino UNO Testergebnis:

Das Gerät ist angeschlossen und die Software auf die Arduino UNO Entwicklungsplatine hochgeladen. Danach wird festgestellt, dass der Motor nach dem Programm 2 Sekunden dreht und dann 2 Sekunden stehen bleibt und sich immer wiederholt.Jetzt haben Sie sicherlich die Grundlagen der Theorie und Programmierung des直流电机的 erworben.Du kannst ihn nicht nur vorwärts und rückwärts bewegen, sondern auch die Geschwindigkeit einstellen.Darüber hinaus können Sie mit dem gelernten Wissen viele großartige Anwendungen erstellen.
