1.米思齐（Mixly）软件的下载和安装
米思齐软件：Mixly

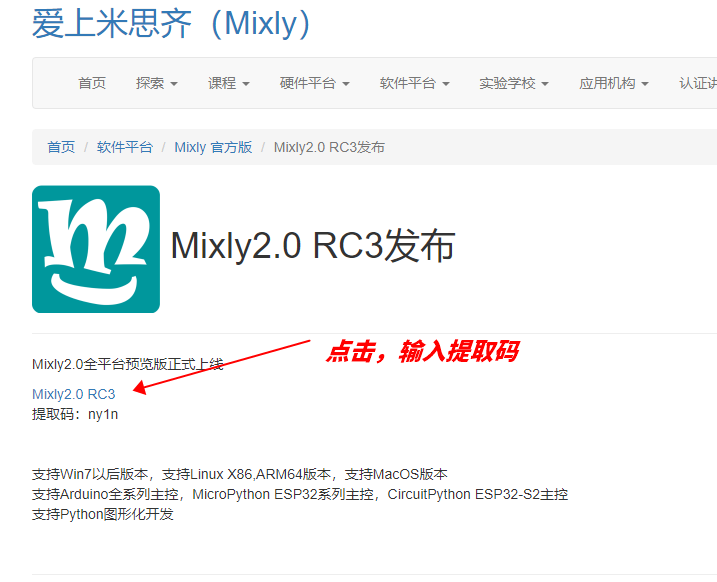

打开米思齐软件的官方网站：爱上米思齐（Mixly）

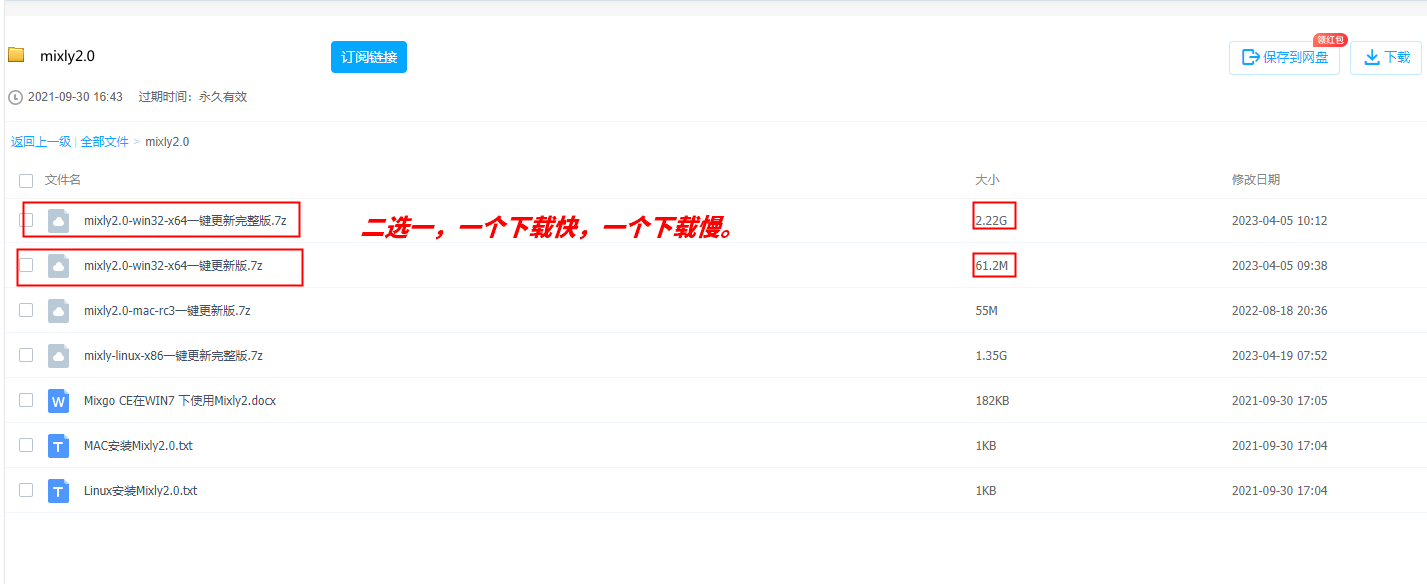

Klicken Sie auf die Version Mixly2.0RC3 und klicken Sie dann auf die Download-Datei in der Cloud-Speicherplatte von Mixly2.0 RC
Dokumentation gibt es vier Systemversionen von Software zur Auswahl, hier wird die WIN10-x64-Version als Beispiel verwendet, die meisten Computer haben heute das WIN10-System, klicken Sie zum Herunterladen der benötigten Softwareversion
Der heruntergeladene ist ein gepacktes Programmdatei von Misqi.Nachdem der Download des Archivs abgeschlossen ist, entpacken Sie es in den Root-Ordner eines der Festplatten Ihres Computers (empfohlen: nicht auf dem Systemlaufwerk), und benennen Sie den Ordner Mixly2.0 um (keine chinesischen Zeichen), und legen Sie ihn in den Root-Ordner Ihres Computers.
2. Software-Installation und -Aktualisierung

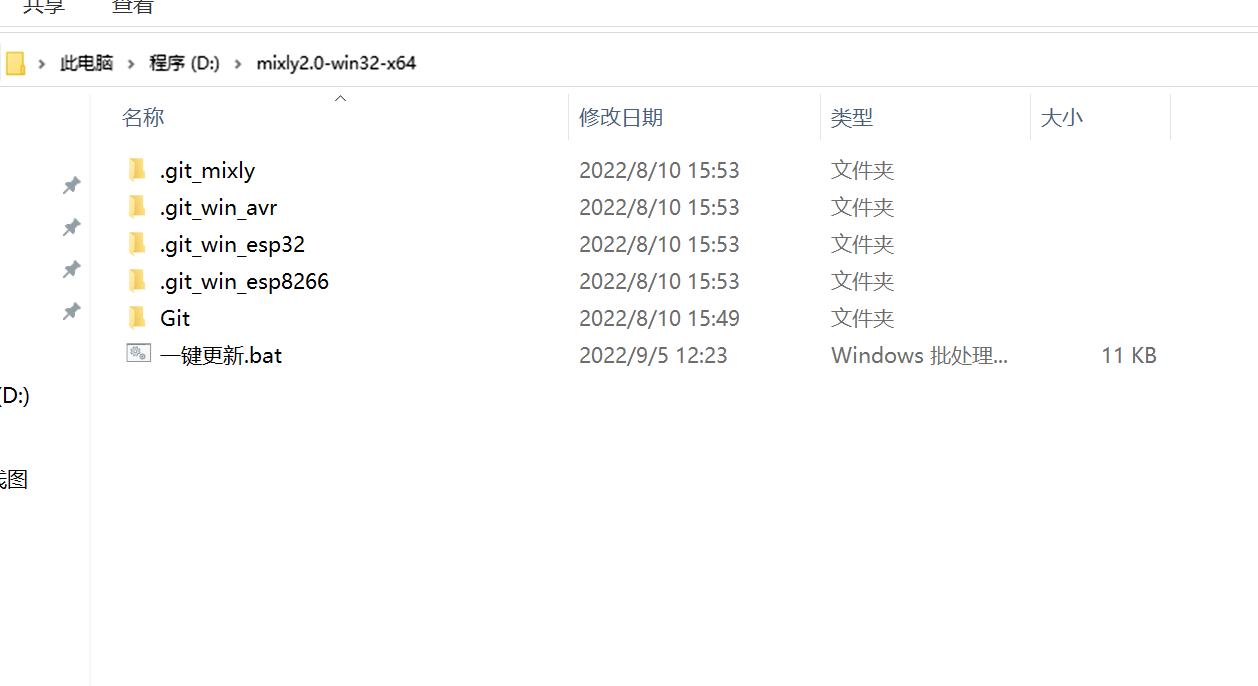

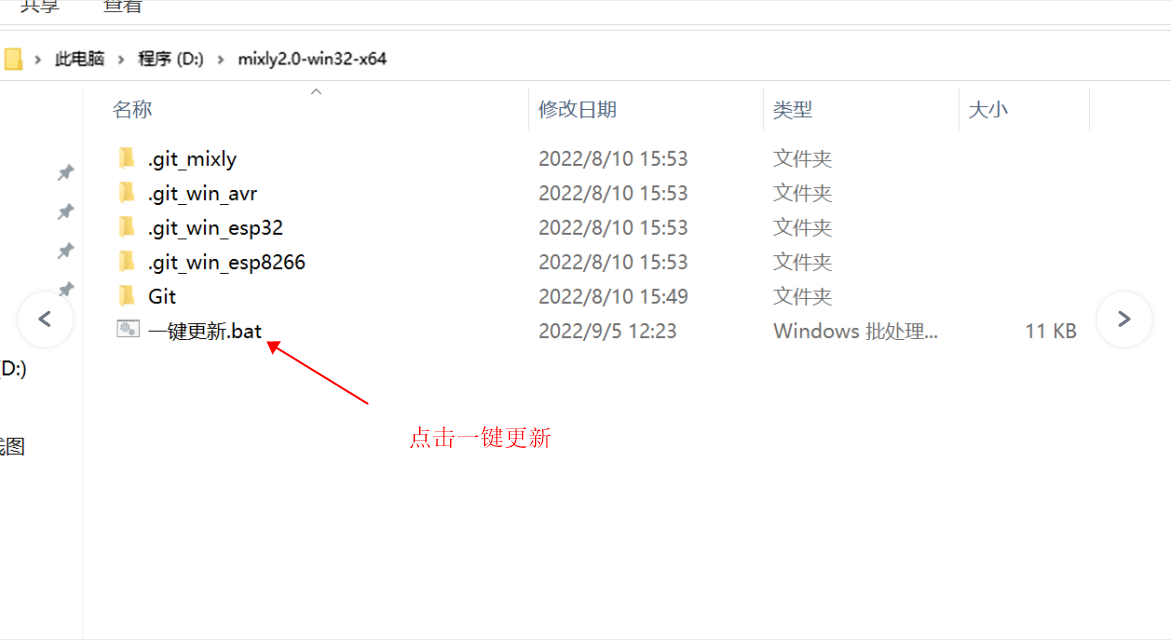

Klicken Sie auf die Ein-Klick-Aktualisierung im Softwareverzeichnis

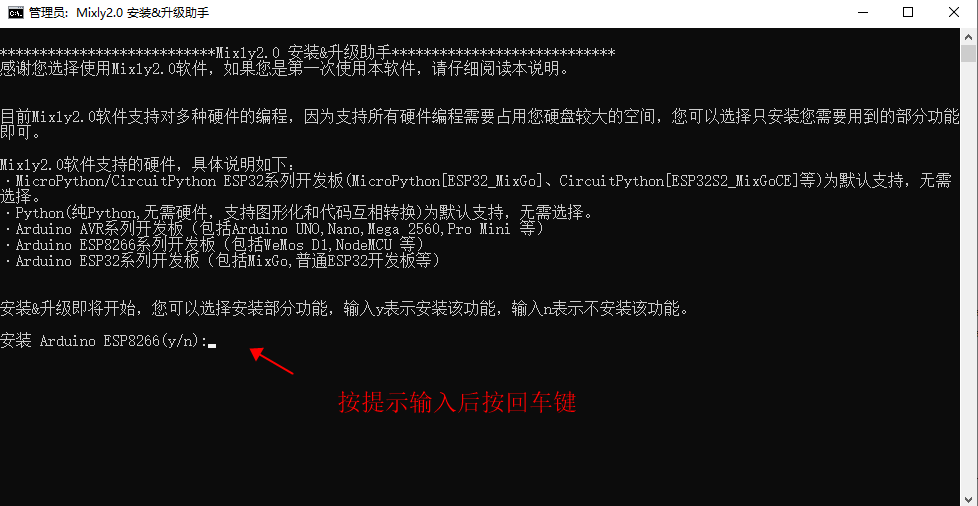

Weil unsere Platinen die ESP32-Serie sind, geben Sie wie angezeigt 'y' ein und drücken Sie die Eingabetaste (Return-Taste), um automatisch zu installieren. Nach der Installation drücken Sie eine beliebige Taste auf der Tastatur, um abzubrechen.

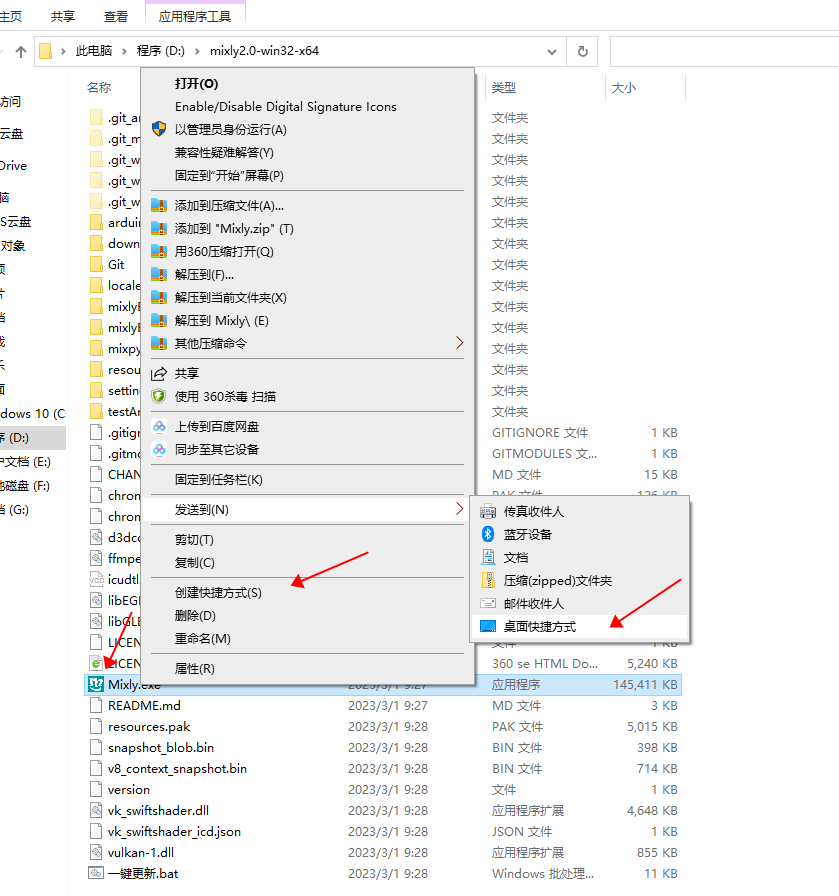

Mit der rechten Maustaste auf Mixly.exe klicken und auf den Desktop senden, um ihn für zukünftige Verwendung zur Verfügung zu haben.
3. Installieren Sie den USB-CH340-Serienschnittstellen-Treiber für die Entwicklungskarte.2、第二步将UNO开发板的库文件下载后解压在桌面。

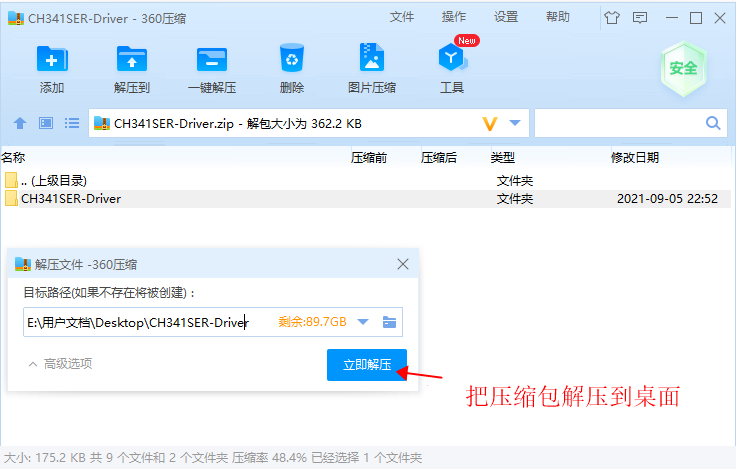

Das Paket nach dem Herunterladen entpacken

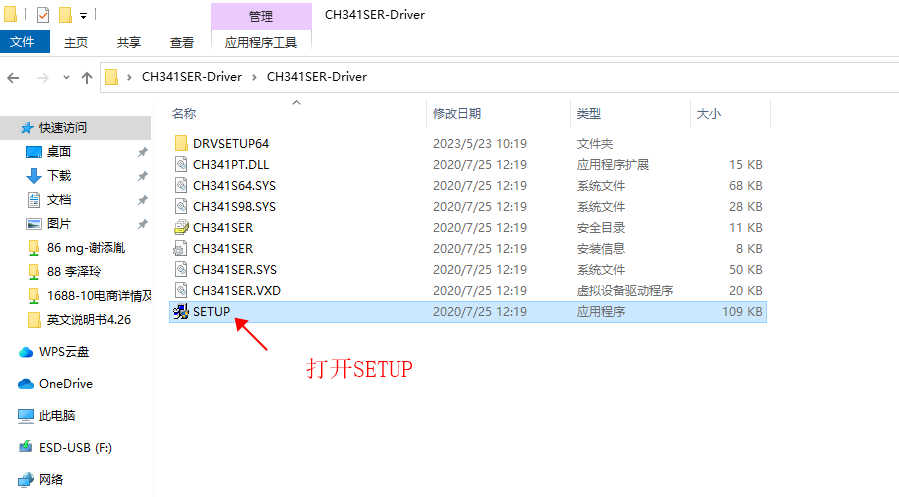

Öffnen Sie den Ordner und wählen Sie SETUP, klicken Sie darauf, um zu doppelklicken

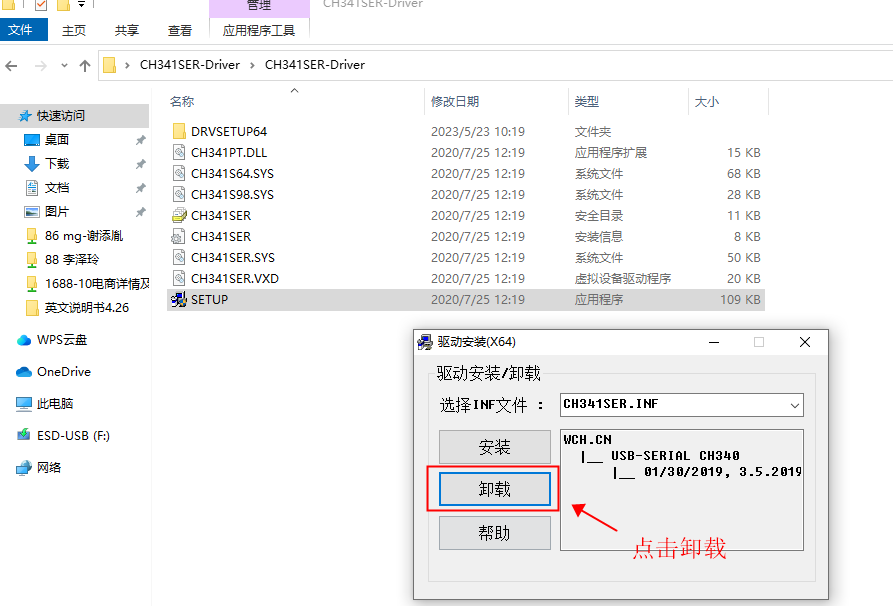

Klicken Sie auf die Deinstallation des vorherigen Treibers

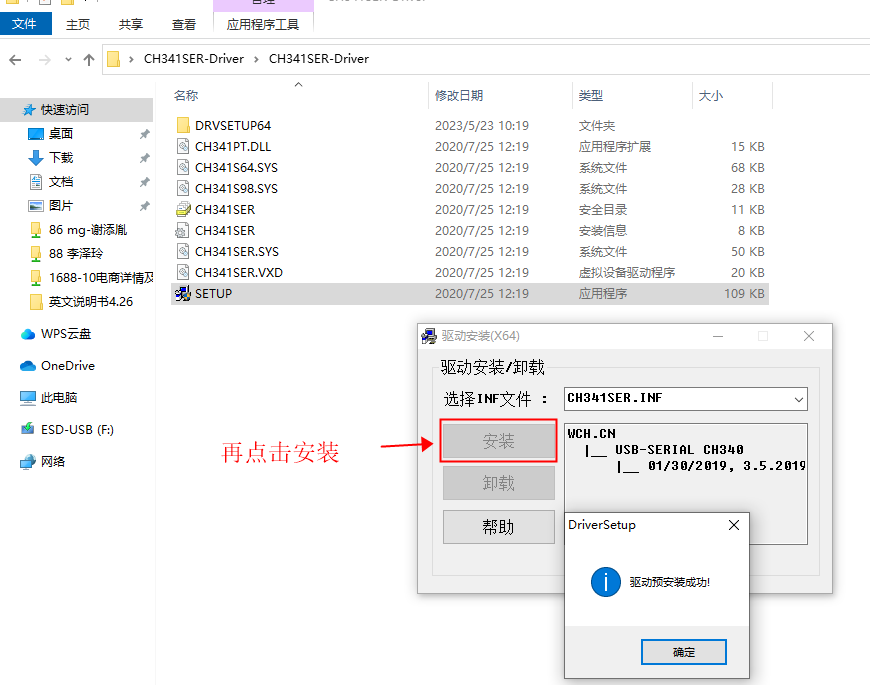

Klicken Sie dann auf die Installation des Treibers
Verbinden Sie die Programmkarte mit dem Computer, öffnen Sie dann den Gerätemanager, um zu sehen, ob der Port angezeigt wird. Dies bedeutet, dass die Installation abgeschlossen ist. Wenn der Port nicht angezeigt wird, müssen Sie den Computer neu starten oder das Programm neu installieren.
4. Einführung in das Softwarepaket Mischizi
米思齐（Mixly）是一个免费的开源图形编程软件，基于Google的图形化编程框架。Es ist ein kostenloses und offenes Quellcode-Grafikprogrammingstool für kreatives Elektronik-Entwicklung; es ist ein vollständiges Ökosystem für kreatives Elektronik-Training; es ist die Bühne, auf der Maker-Pädagogen ihre Träume verwirklichen.

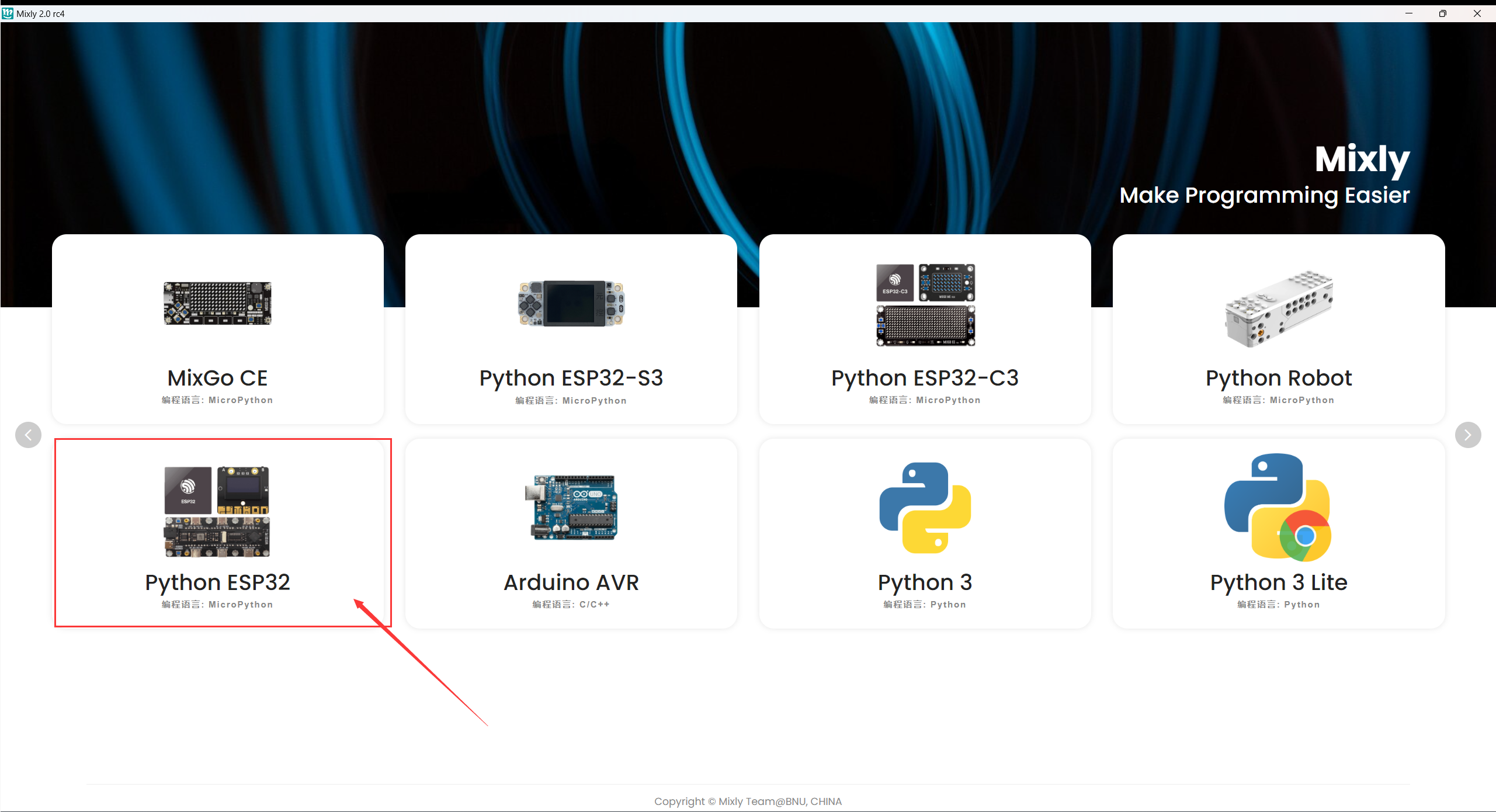

Die Software wurde installiert, wir klicken auf das Mixly-Icon auf dem Desktop des Computers, um das Software zu öffnen, und wählen Python ESP32
Bevor der Code auf ein ESP32-Development-Board oder ein kompatibles Board hochgeladen wird, muss die Funktion jeder Zone und jedes Interfaces im Menüband der MiciSoft-Software verstanden werden.

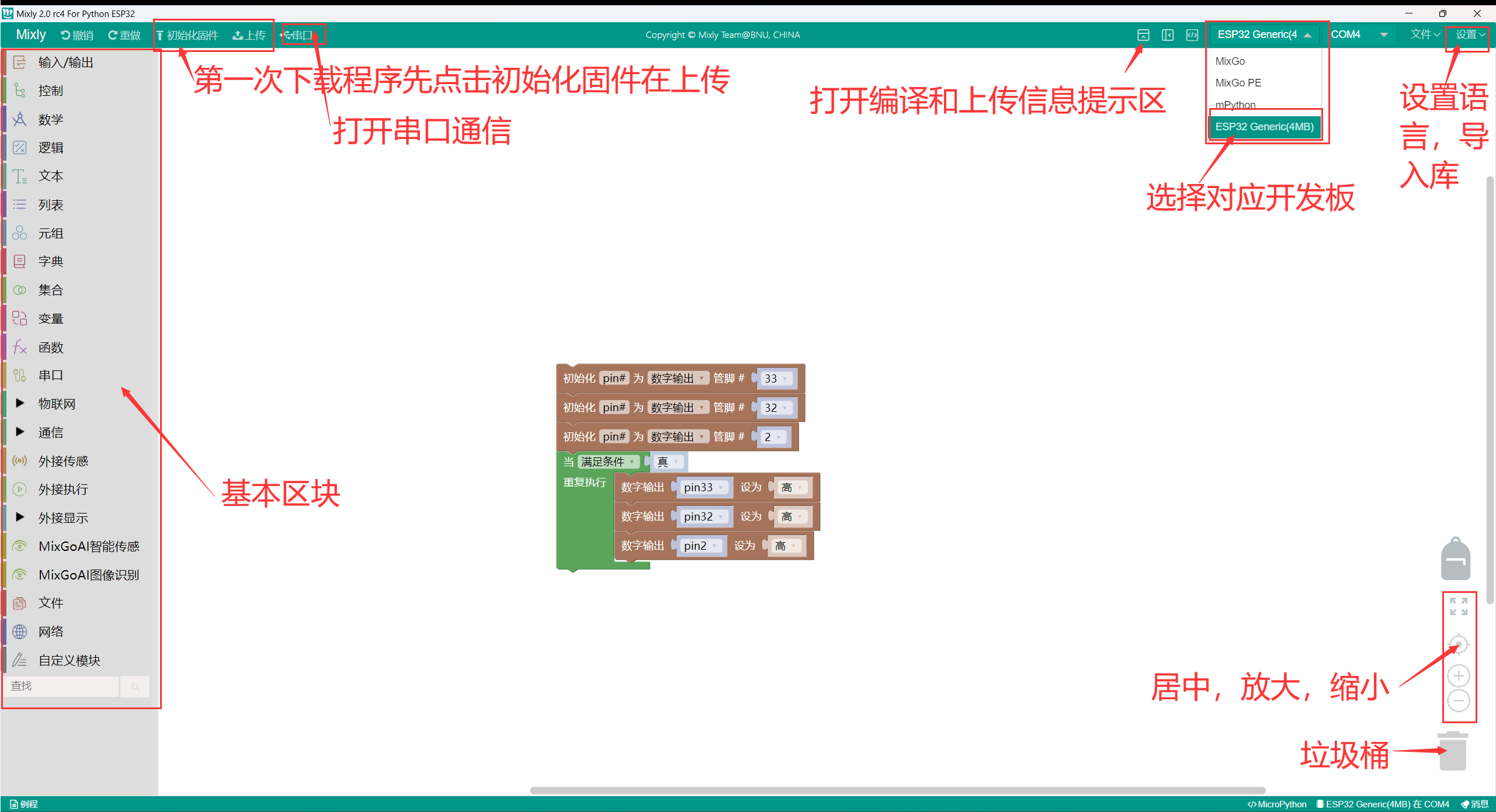

Benutzeroberfläche
Die Oberfläche ist in vier Hauptfunktionsbereiche unterteilt.
1. Grundlegender Funktionsbereich
2. Programmierbereich
3. Quellcodebereich
4. Informationsbereich
Basis-Funktionsbausteine-Bereich
Eingabe-Ausgabe: IO-relevante Funktionsbausteine
Steuerung: Programmflusssteuerung-relevante Funktionsbausteine
Mathematik: Mathematische Operationen-relevante Funktionsbausteine
Text: Funktionsblöcke für Zeichenkettenoperationen
Array: Funktionsblöcke für Array-Operationen
Logik: Funktionsblöcke für logische Beziehungen
Serie: Funktionsblöcke für serielle Kommunikation
Kommunikation: Ethernet, Infrarot-Fernsteuerung und andere Kommunikationsfunktionen
Speicherung: Funktionen zur Datenspeicherung (erweiterte Ansicht)
Sensoren: Allgemeine Sensorenfunktionen
Antrieb: Allgemeine Antriebsfunktionseinheiten
Display: Anzeigefunktionseinheiten
Ethernet: Ethernet-Kommunikationsfunktionseinheiten (erweiterte Ansicht)
Variable: Funktionalitäten zur Variable
Funktion: Funktionsbezogene Funktionsblöcke
Benutzerdefinierter Modul: Benutzerdefinierte Code-Funktionsblöcke (erweiterte Ansicht)

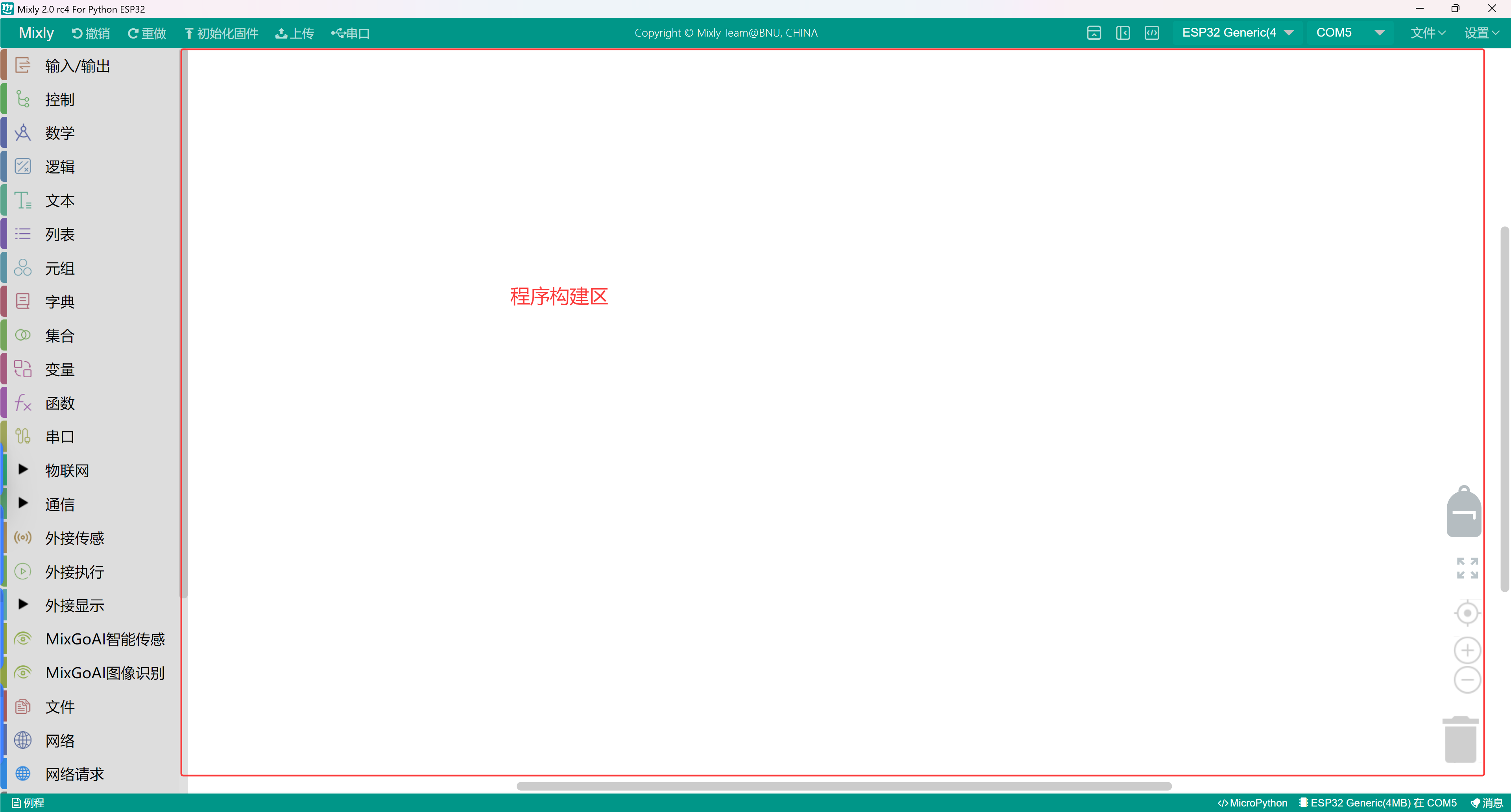

Programmbaufläche

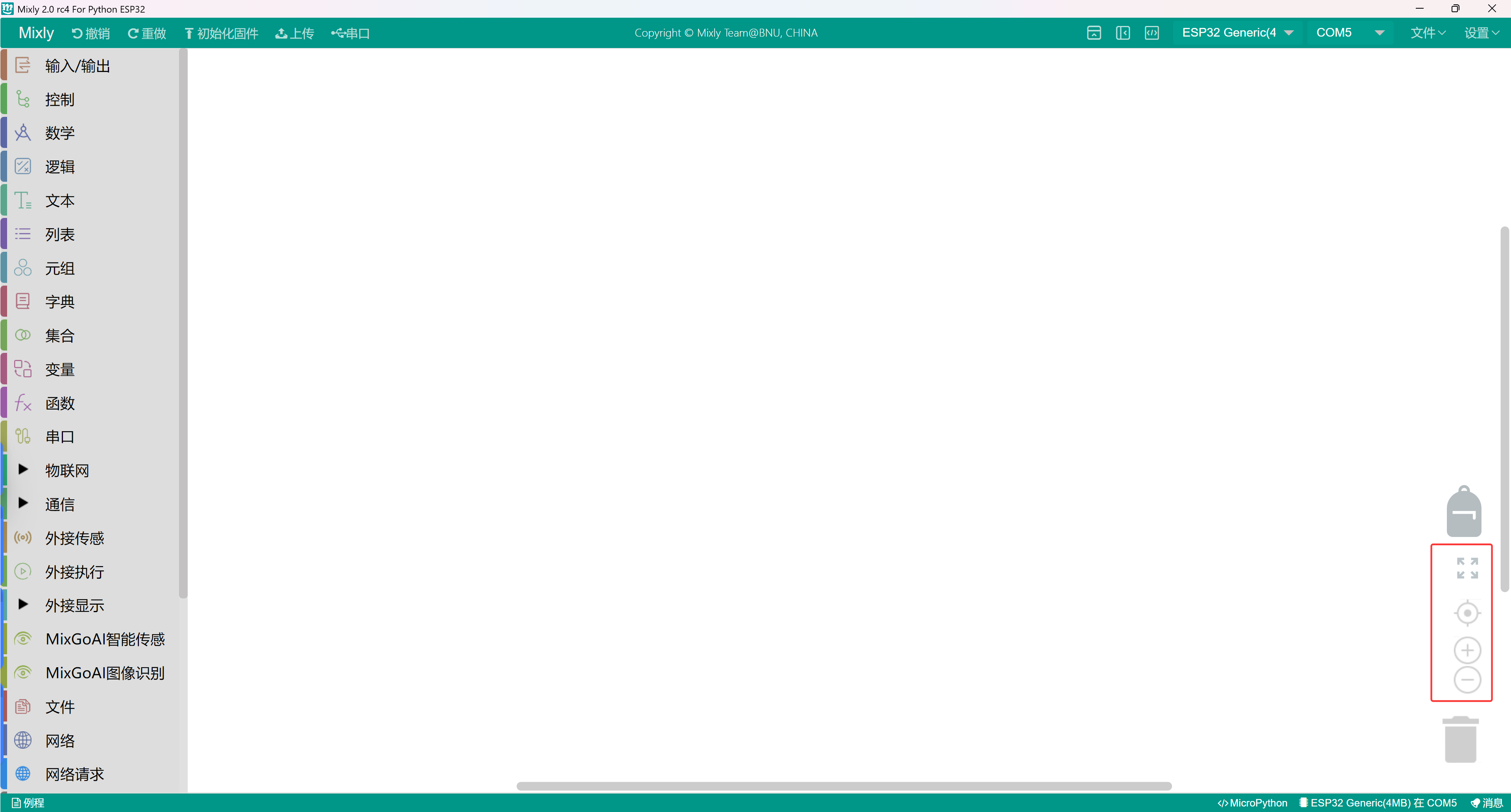

Ansicht vergrößern
Darüber gibt es zwei Symbole auf dem Mülleimer, eines ist ⊕ und eines ist Θ. Dieses Symbol kann die Größe der Programmbaufläche vergrößern oder verkleinern.
der Größe. Über dem ⊕ befindet sich ein Knopf, der die Größe des Moduls auf die Standardgröße zurücksetzt und zentriert.

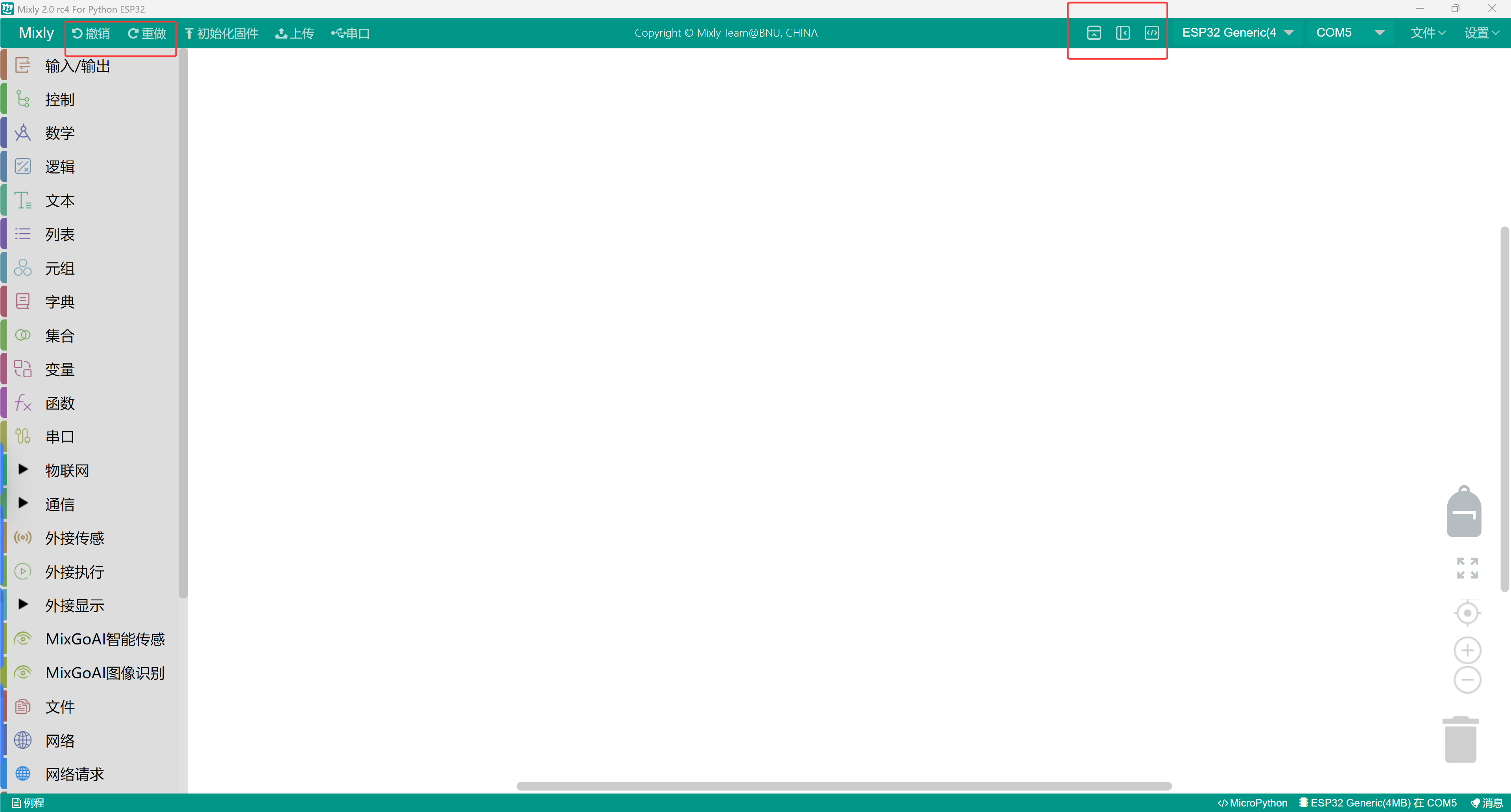

Funktionsumschaltung
Sprachumschaltung: In der rechten oberen Ecke des Bereichs können Sie auch die Anzeige der Sprache wechseln.
Thema wechseln: Im Einstellungen können Sie zwischen Standardansicht und erweiterten Ansicht wechseln, um zwischen den Ansichten zu wechseln.
Programmierungsmodus wechseln: Im Einstellungen können Sie den Programmierungsmodus wechseln.
Rückgängig machen/Zurücksetzen: Die Funktion "Rückgängig machen" ermöglicht es, wenn Module versehentlich gelöscht werden, durch Klicken auf den linken Pfeil oder direkte Druck von Ctrl+Z, den gelöschten Code wiederherzustellen; "Zurücksetzen" funktioniert umgekehrt.

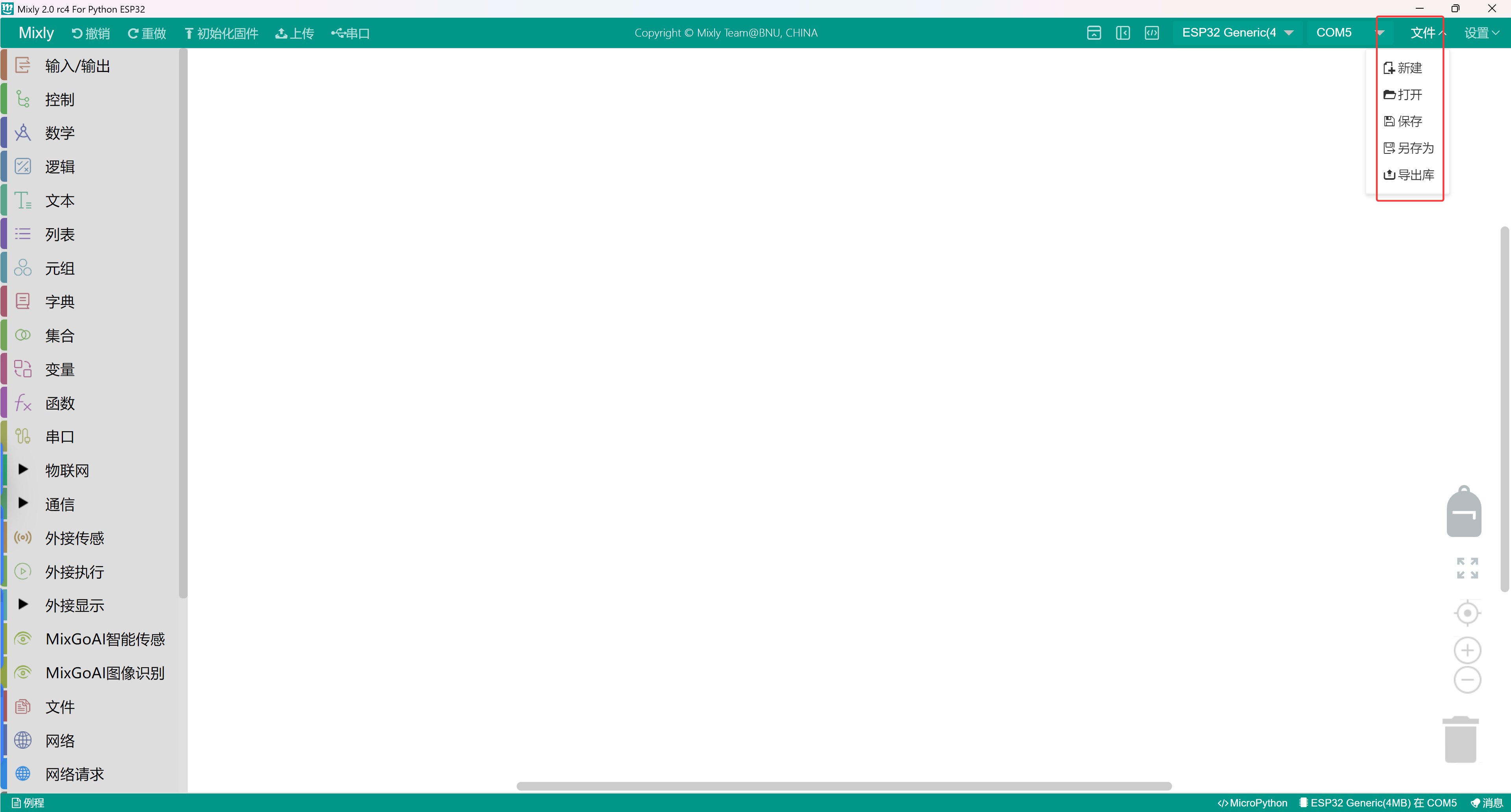

Dateioperationsbereich
Neu: Neues Projektdatei erstellen

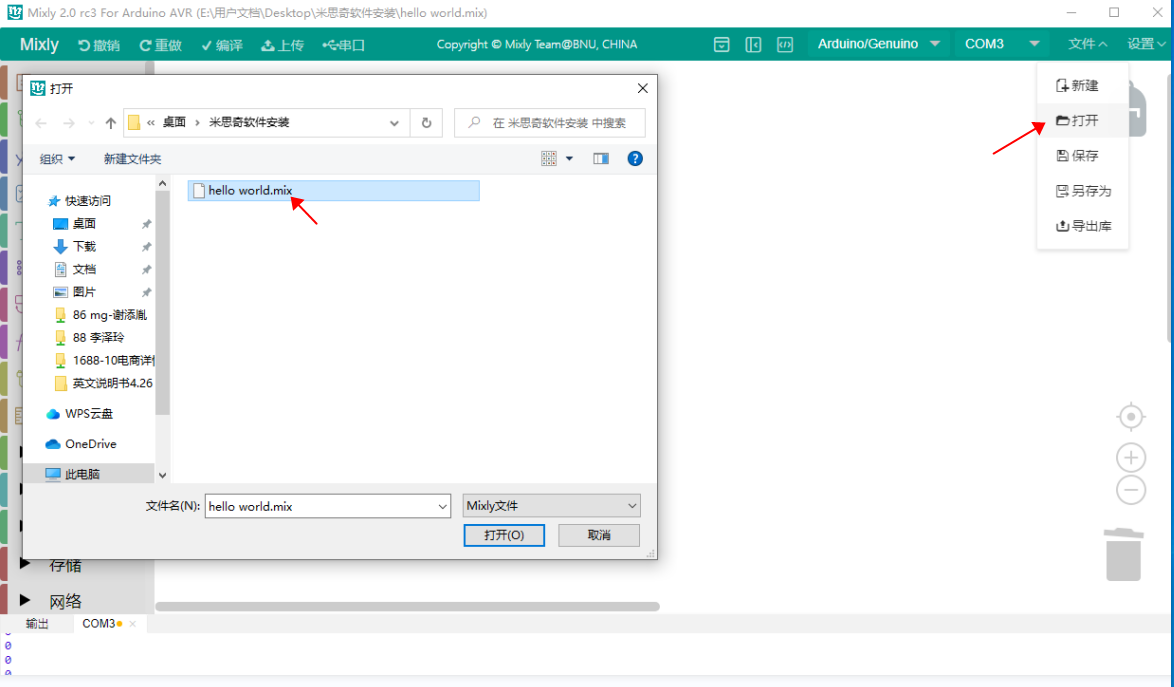

Öffnen: Projektdatei öffnen
Speichern: Projektdatei speichern
Speichern unter: Projektdatei speichern unter
Paket exportieren: Das aktuelle Projekt als Paket exportieren
Paket importieren: Dritten Paketdatei importieren
Paket verwalten: Lösch- und Umbenennungsfunktionen und ähnliche Aktionen
Bibliotheken sind zum einfachen Teilen von Code bestimmt. Eine Funktion in einer Funktion zu integrieren, die Bibliothek dann exportieren. Man kann sie dann anderen zur Verfügung stellen.

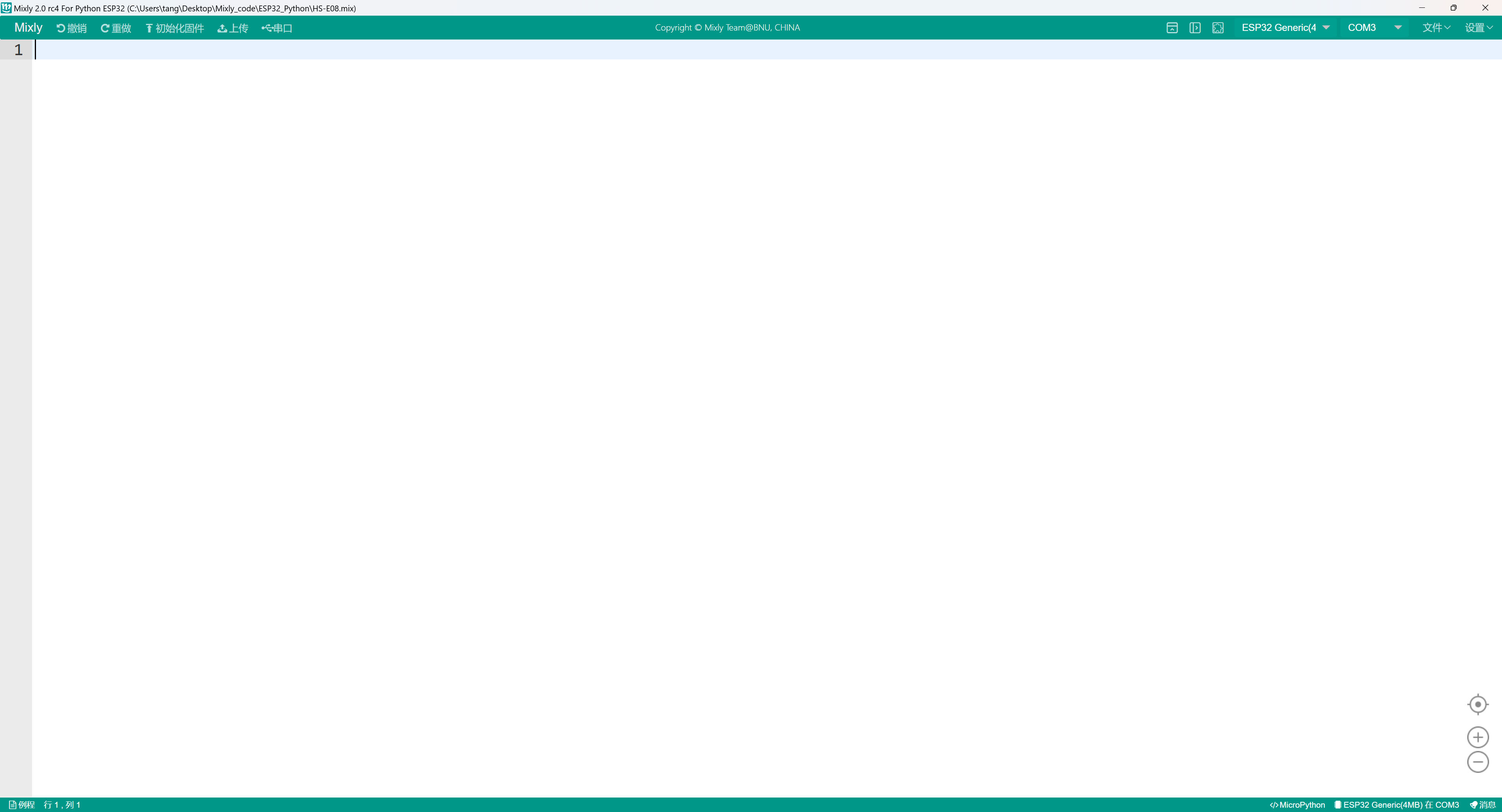

Code-Bereich
Programm-Download und serielle Port-Überwachung
Kompilieren: Das Programm wird in Maschinencode kompiliert. Der Kompilierungsprozess und das Ergebnis werden im Informationsbereich angezeigt.
Mainboardauswahl: Wählen Sie den Typ des Mainboards und die angeschlossenen Ports.
串口监视: 用于监视主板从串口发来的信息或者给主板发送信息.需编程.主要用于调试程序或者显示信息用.
Achtung: Es muss sicher gestellt werden, dass das Modul angeschlossen ist, bevor der Code hochgeladen wird. Es ist zu beachten, dass das serielle Überwachungsfenster beim Hochladen des Programms geschlossen werden muss. Andernfalls wird der Programmupload fehlschlagen.
5. Beispielprogramm hochladen
Klicken Sie auf das Mixly-Icon auf dem Desktop des Computers, um das Programm zu öffnen und wählen Sie Python ESP32

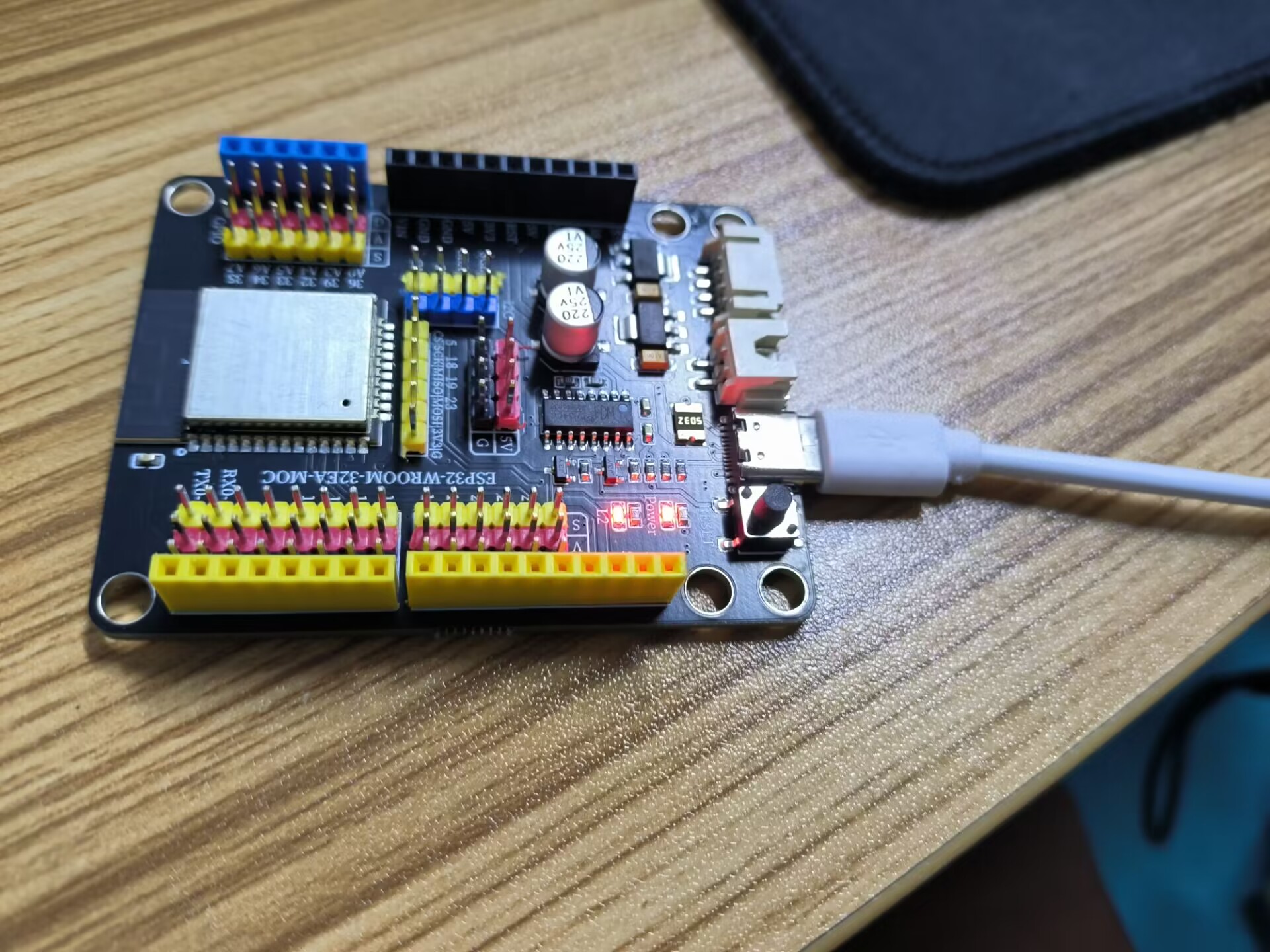

Verwenden Sie ein USB-Datenkabel, um das ESP32-Entwicklungsboard mit dem Computer zu verbinden. Der rote Stromindikator sollte leuchtend sein.
Wählen Sie die richtige Hardware und den Port (wählen Sie ESP32 Gemeric (4MB) und den COM-Port).Wenn der Port COM3 oder höher ist (COM1 und COM2 werden in der Regel für Hardware- seriellen Ports verwendet).Um die Antwort zu finden, können Sie die Verbindung des ESP32-Entwicklungsboards unterbrechen und den Computer neu verbinden; der verschwundene COM-Port ist der COM-Port des ESP32-Entwicklungsboards.Das Motherboard neu verbinden und diesen seriellen Port auswählen.Hier sollten Sie COM 4 wie folgt auswählen.
Wenn Mixly den USB-Port nicht erkennt:
1. Haben Sie den USB-Serial-Treiber CH341SER installiert?
2. Ist das USB-Datenkabel in Ordnung?
3.USB-Datenkabel ist an den USB-Anschluss des Computers angeschlossen.
Achtung: Um Fehler zu vermeiden, sollte der COM-Port mit dem Port übereinstimmen, der im Device-Manager angezeigt wird.

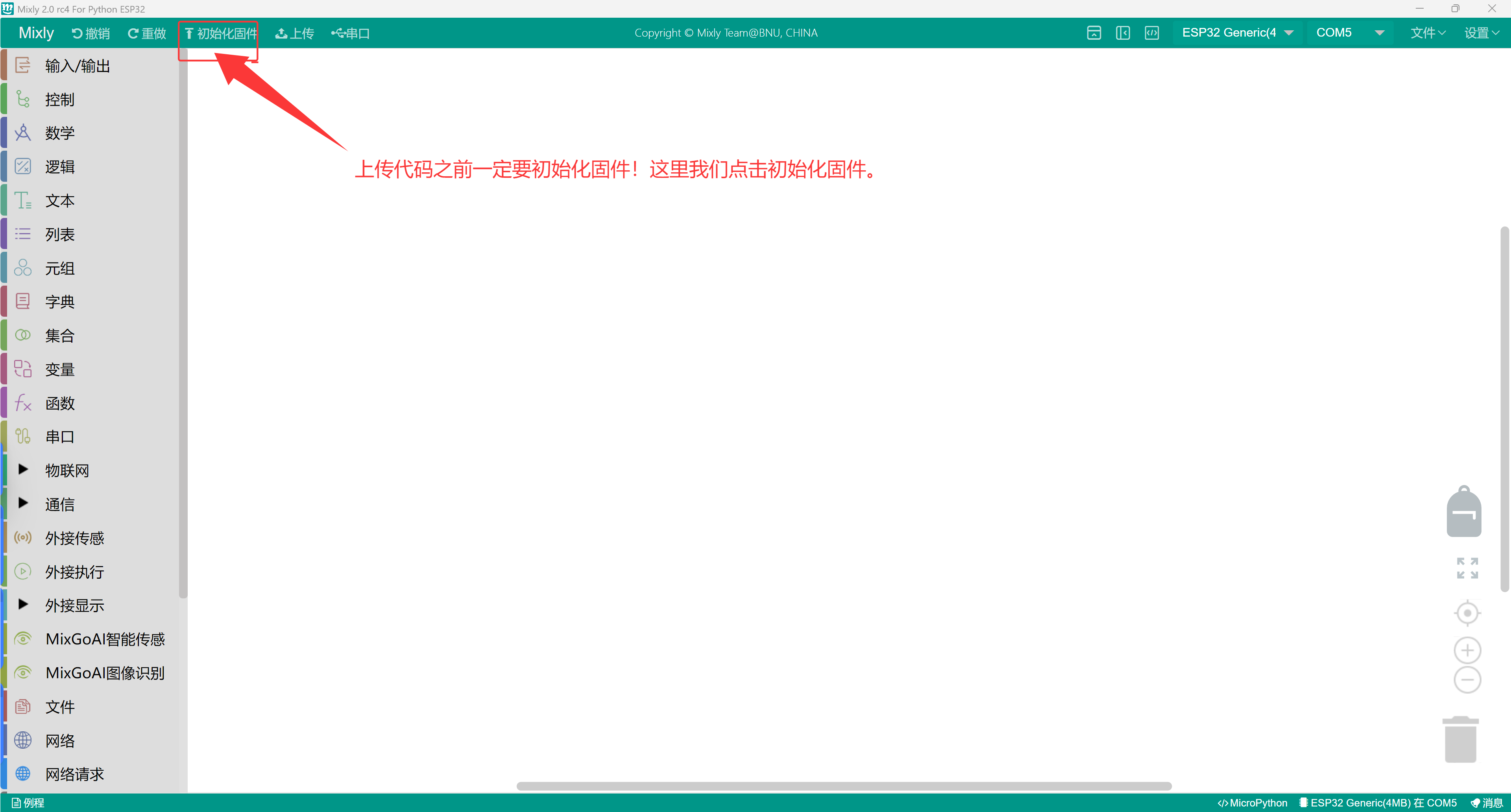

Programm hochladenProgramm herunterladen
Hier ist ein Beispielprogramm, das Hello STEM anzeigt!

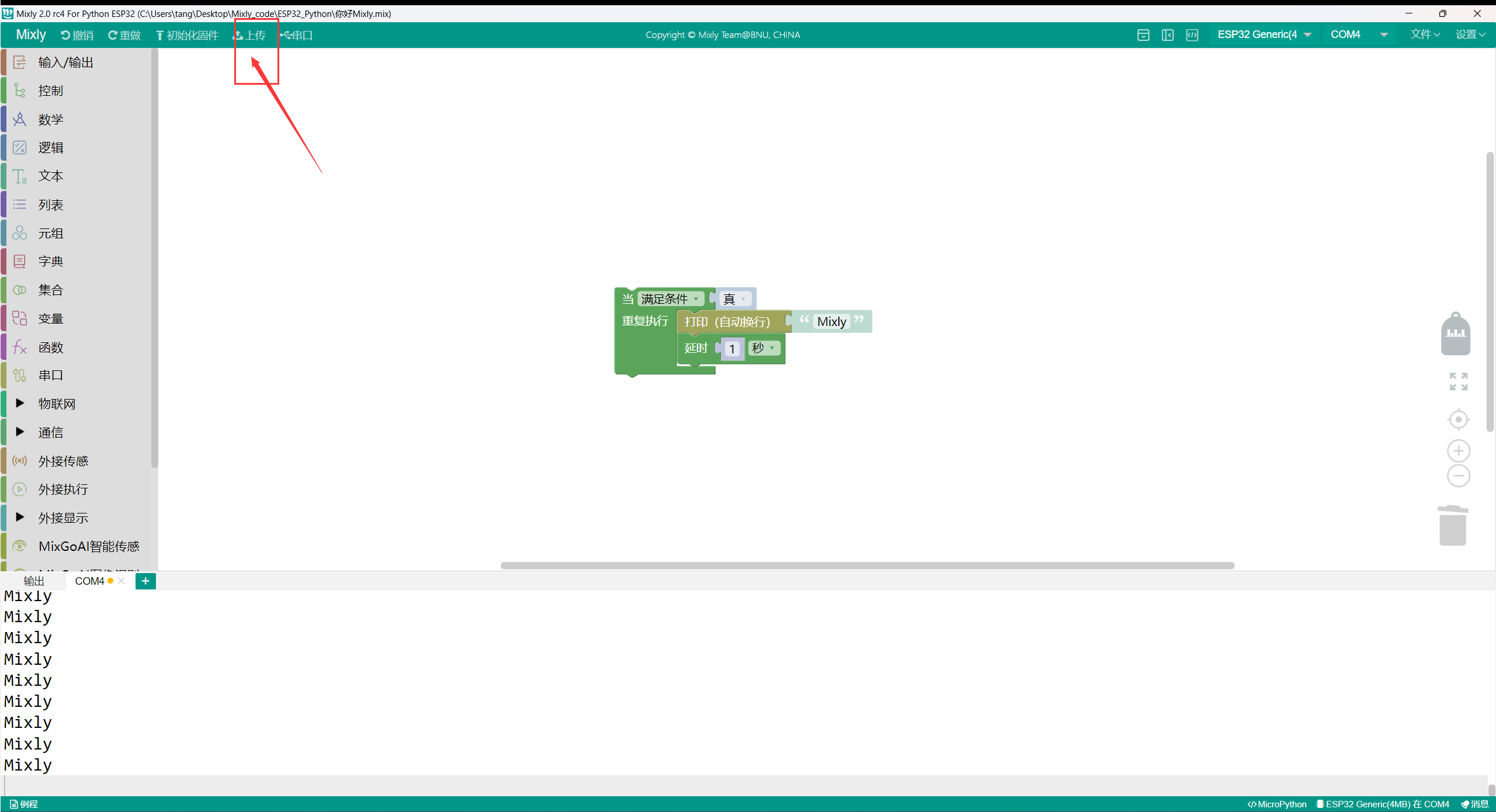

Programm hochladen

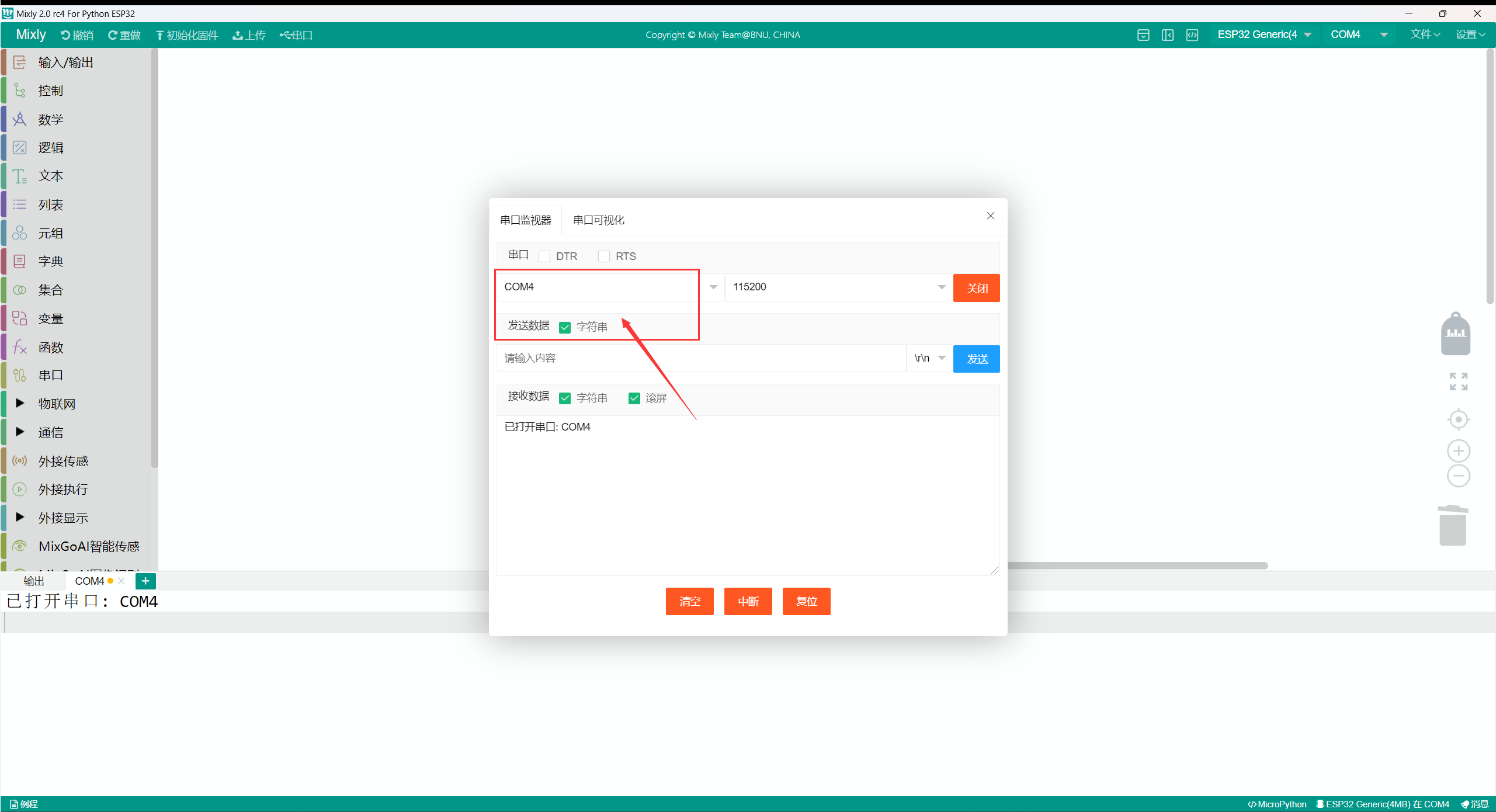

Serienmonitor öffnen

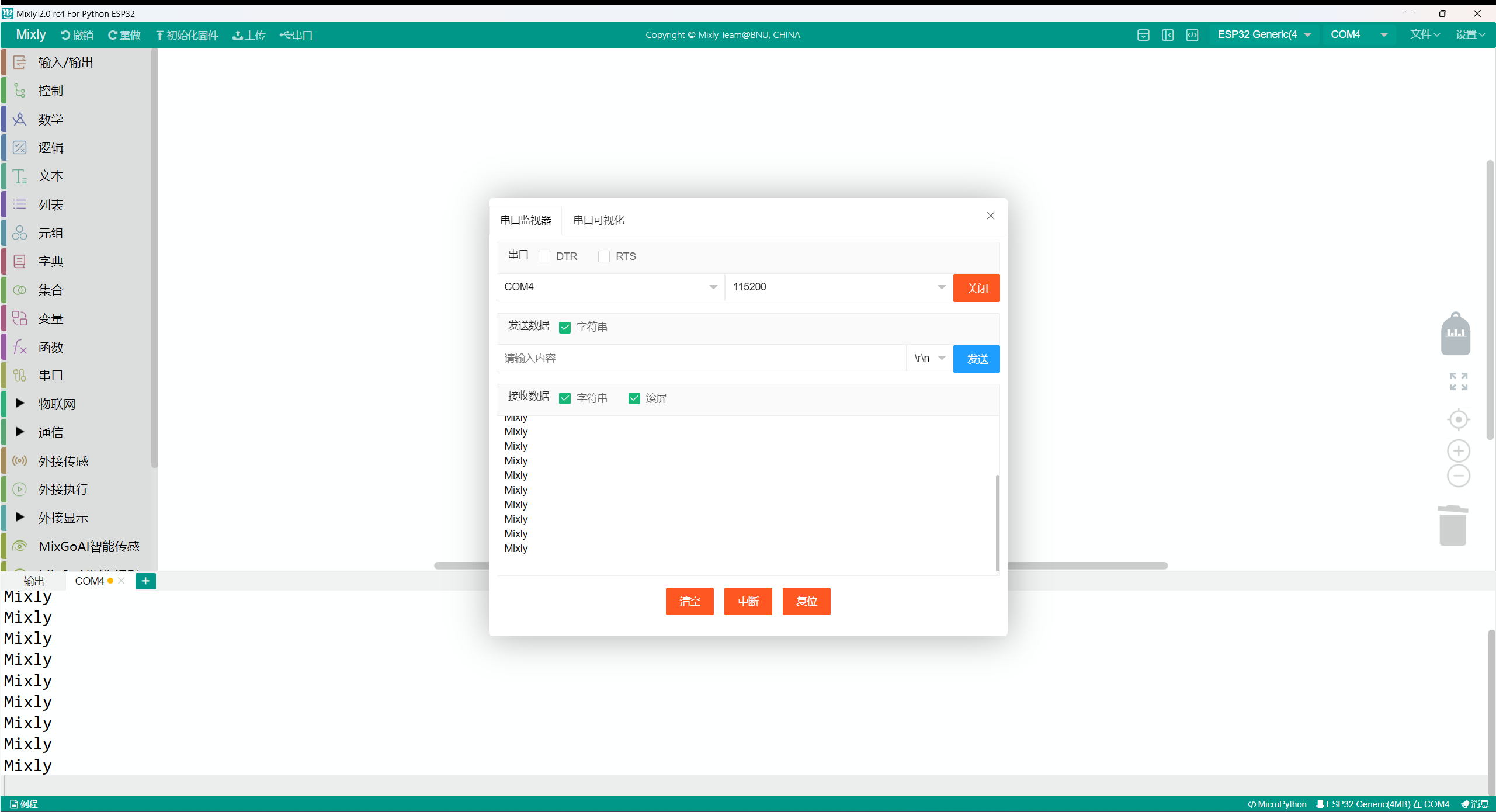

Es kann immer das Wort Mixly drucken sehen.
Mixly-Installationspaket für Mac-System:https://mp.weixin.qq.com/s/ntaD-eYdjlEXlMMaHOtBAQ
