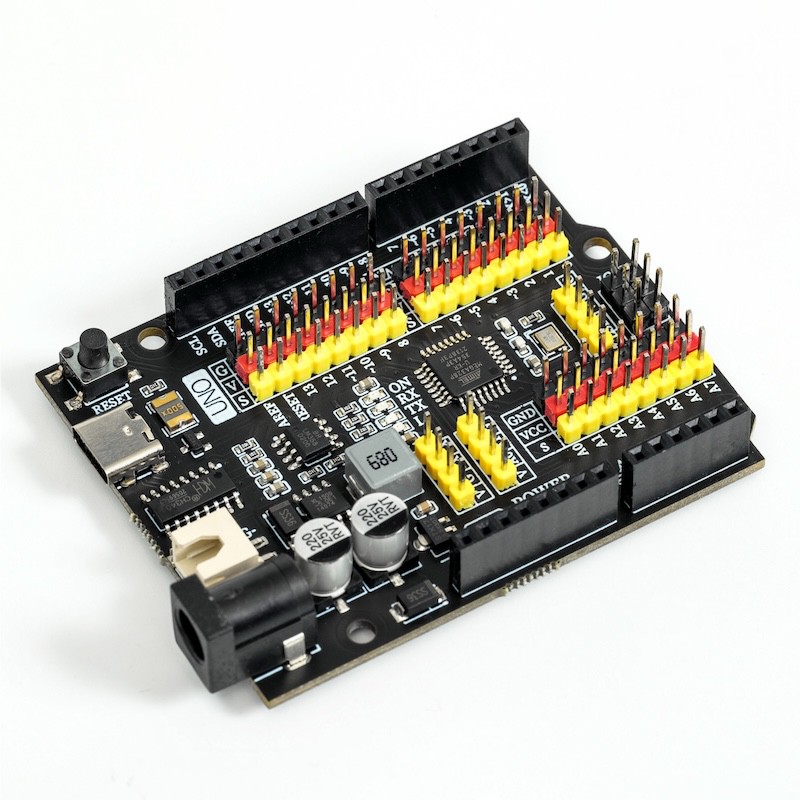

Hallo STEM UNO R3 PRO

1、Einführung

Hallo STEM UNO R3 PRO ist eine Mikrocontrollerplatine auf Basis von ATmega328 und ist vollständig kompatibel mit ARDUINO UNO REV3.

Bitte beachten Sie, dass 1 ICSP-Anschluss zum Schreiben von Firmware auf den ATMEGA328P-PU oder zum Download-Programm verwendet wird, aber beide Chips sind in der Regel programmiert.
UNO R3 PRO ist die beste Platte, um mit Elektronik und Programmierung zu beginnen. Wenn das Ihre erste Erfahrung mit dieser Plattform ist, dann ist UNO Ihre beste Wahl als Entwicklungsboard.

2、Technische Spezifikationen

3、Eigenschaften

Dies ist ein erweitertes kompatibles Arduino UNO Entwicklungsboard, das auf der offiziellen Platine basiert und eine starke Erweiterung vornimmt.

• 1、Entwicklungsboard mit Type-C-Verbindungsschnittstelle, die Verbindungen beim Gebrauch einfacher macht。

• 2、integrierte breitbandige Spannungsversorgungsmodul kann die Entwicklungsplatine mit einer Stromversorgung von 5V/2.5A versorgen, um die Stromversorgungsanforderungen von Sensoren oder Aktoren zu erfüllen und den Betrieb des projektierten Projekts stabiler zu gestalten.

• 3、Neue Batteriekastel-Buchse hinzugefügt, kann direkt mit speziellem Lithium-Ionen-Akku verbunden werden。

• 4、G、V、S-Schnittstellen integrieren, Sensoren, Aktoren, Steuerungen und Displays können ohne Erweiterungsplatine daran angeschlossen werden, was bequemer und besser nutzbar macht.

• 5、A6、A7 Simulationsschnittstelle herausholen, mehr Funktionen erweiterbar.

• 6、Drei Sets spezielle Modulanschlüsse, Direktverbindung in einer Linie, praktisch und bequem.

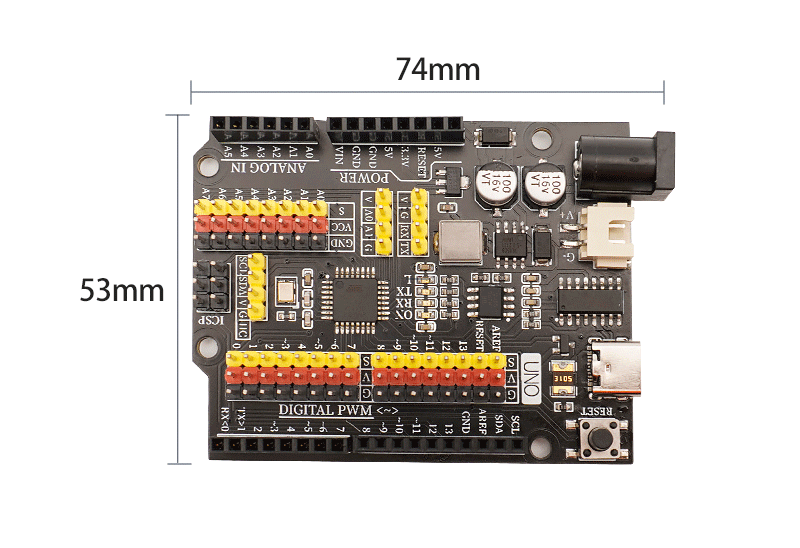

4, Platinegröße

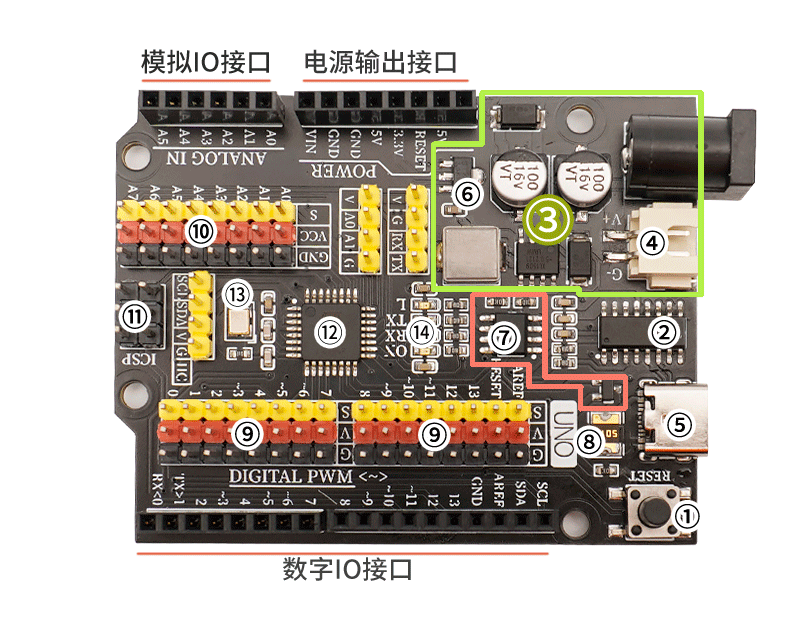

5、Entwicklungsboard-Decodierung

• ① Reset-Taste
  Drücken Sie die Reset-Taste, um das Programm neu zu starten.

• ② USB-Serielschnittstelle
  Der Chip ist verantwortlich für die Umwandlung der vom USB empfangenen Daten in Seriendaten für den Hauptchip.

• ③5V/2A Stromversorgungsmodul
  Der Strommodul ist verantwortlich für die Stromversorgung der Hauptplatine, die 6-12V externen Spannungseingang wird auf 5V/2A/10W Spannungsregler ausgegeben, kann mehrere Gruppen von Servomotoren, Spielmotoren, Mikro-Plattformen und andere Geräte ansteuern.

• ④6-9V-Batterieklemme
  Spezialbatterieklemme, kann 5-Volt-Batteriehalterung oder 18650-Lithium-Ionen-Batteriehalterung anschließen, das Layout der Entwicklungsplatine ist einfacher zu gestalten, wenn mobile Projekte erstellt werden.

• ⑤USB-Anschluss
  verantwortlich für Daten herunterladen und USB-Stromversorgung.

• ⑥3,3V Stromversorgungshalbleiter
  Bietet der Entwicklungsplatine 3,3V Spannungsausgang.

• ⑦Automatischer Umschalter zwischen externer Stromversorgung und USB-Stromversorgung.
  FDN340P Feldeffekttransistor + LMV358IDGKR Verstärker组成的外部給電とUSB給電自動切換制御システム。Die Entwicklungskarte wird standardmäßig über den USB-Anschluss mit Strom versorgt. Wenn externe Spannung zugeführt wird, schaltet der Controller automatisch vom USB-Stromversorgung ab und schaltet auf die externe Spannungsversorgung um. Wenn die externe Spannung unterbrochen wird, schaltet sie automatisch zurück auf die USB-Stromversorgung. Diese Funktion schützt den Computer vor Störungen durch die externe Stromversorgung der Entwicklungskarte.

• ⑧Selbstaufheilende Sicherungswiderstände
  Wenn die Entwicklungsplatine aufgrund eines fehlerhaften Verbindungsfehlers einen Kurzschluss verursacht, schaltet der Sicherungsdraht automatisch die Stromverbindung zwischen der Entwicklungsplatine und dem Computer unterbrochen, um den Computer-USB-Anschluss vor dem Verbrennen oder dem Absturz des Computers zu schützen.

• ⑨ 数字 G|V|S 扩展接口 in Deutsch
  Die auf dem Board befindliche G|V|S-Schnittstelle ist beim Verbinden von Sensoren oder Aktoren bequemer und schneller, und es ist auch kein Erweiterungsboard mehr erforderlich, um ein Projekt aufzubauen.G ist der negative Pol des GND-Stromversorgungsanschlusses, V ist der positive Pol des VCC-Stromversorgungsanschlusses, S ist der IO-Signalanschluss, G/V liefert eine Ausgangsleistung von 5V/2A, was den Strombedarf der meisten Sensoren und Aktoren deckt.

• ⑩ 模拟 G|V|S 扩展接口 in Deutsch
  Das onboarde Simulationsmodul G|V|S für die Verbindung mit den Simulationssensoren ist bequemer und schneller, es gibt neue Analogeingangsschnittstellen A6 und A7, um mehr Sensoren anzuschließen.

• ⑪ICSP-Serialdaten-Schnittstelle
  Initialisierungsprogramm für die Entwicklungsplatine schreiben oder diesen Anschluss beim Download der Programme mit dem Compiler verbinden.

• ⑫ ATMEGA328P-Mikrocontroller
  ATMEGA328P Hauptkontrollchip ist das Gehirn der Entwicklungsplatine, verantwortlich für die Programm speichern, ausführen, Berechnung und Verarbeitung, Signal Eingang und Ausgang und andere Funktionen.

• ⑬Oszillator
  Stellt dem ATMEGA328P-Mikrocontroller eine Taktzeit zur Verfügung。

• ⑭LED-Indikatorleuchte
  Bordmounted 4 LED indicators, (ON) as power indicator, lights up when powered on, (RX)(TX) as serial port signal indicators, the LED light flashes when there is serial port signal communication, (L) as D13 pin light, the light turns on when the D13 signal is high.

Notwendigkeit

Hallo STEM UNO R3 PRO mit wiederaufsetzbarem Mehrsicherheitsventil, um den Computer-USB-Anschluss vor Kurzschluss und Überstrom zu schützen.Wenn mehr als 500 mA an den USB-Anschluss angelegt wird, schaltet der Sicherungszylinder automatisch ab, bis der Kurzschluss oder die Überlast beseitigt ist.

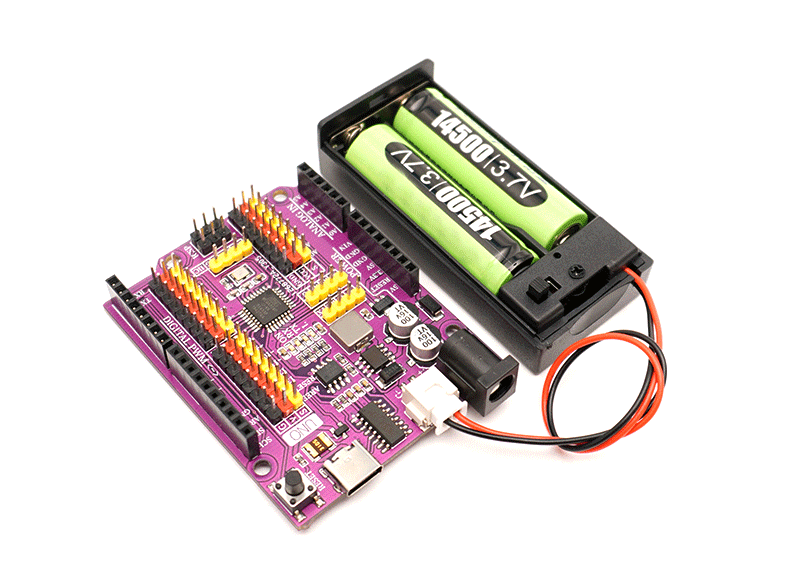

6、spezieller Lithium-Ionen-Batterie-Anschluss

Spezieller Batterie-Anschluss, kann 14500 Lithium-Ionen-Batterien oder 18650 Lithium-Ionen-Batterien verwenden, was das Layout bei der Erstellung mobiler Projekte erleichtert.

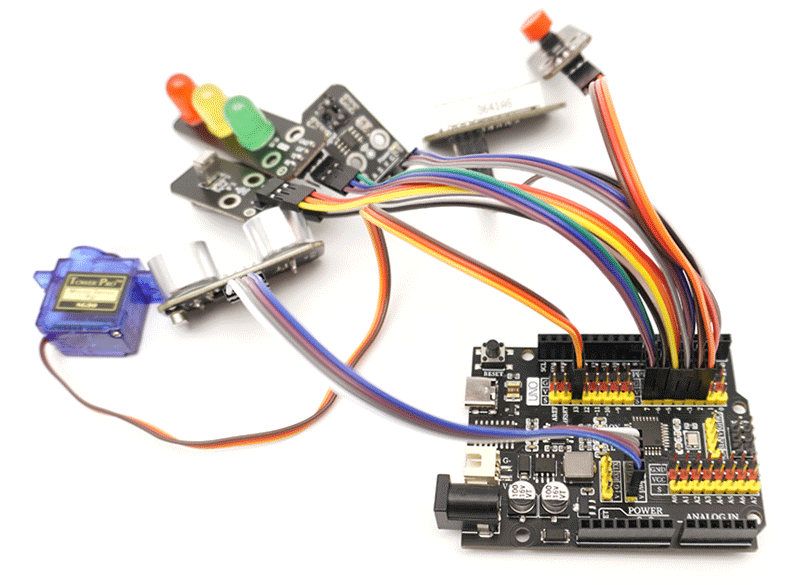

7、Sensor- und Erweiterungsanschlüsse

Die G|V|S-Schnittstelle ist beim Verbinden von Sensoren oder Aktoren bequemer und schneller, und es ist auch kein Erweiterungsboard mehr erforderlich, um Projekte zu erstellen.G/V bietet eine Ausgangsleistung von 5V/2,5A, die den Strombedarf der meisten Sensoren und Aktoren deckt.
