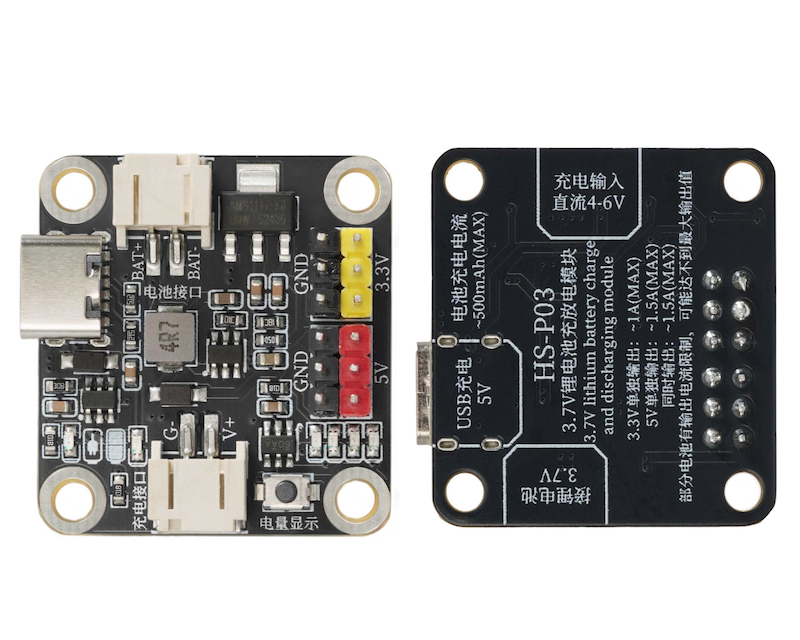

1、Einführung

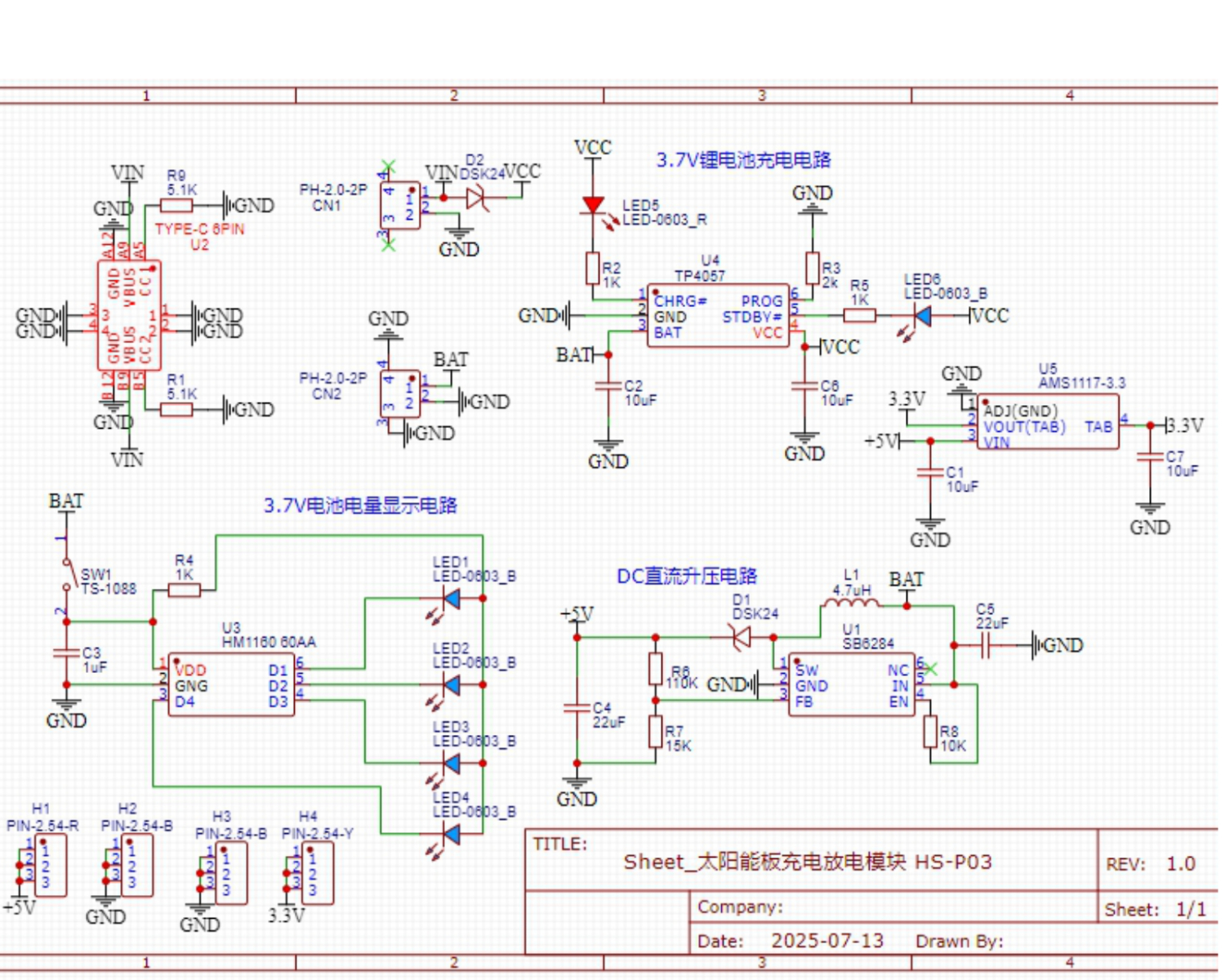

2、Schemazeichnung
3、Modulparameter
Pinbezeichnung | Beschreibung |
|---|---|
G | GND (Spannungsausgangsminus) |
5V | VCC（Stromausgangsplus） |
3,3V | VCC（Stromausgangsplus） |
Spannungsversorgung: 3.3V / 5V
Verbindungsmethode: PH2.0 Steckerkabel
Montageart: Schraubenfestigung
Betriebstemperatur: 40°~80℃
Aufladen: Rotleuchtdiode leuchtet auf
Laden fertig: Blaue Leuchtdiode leuchtet auf

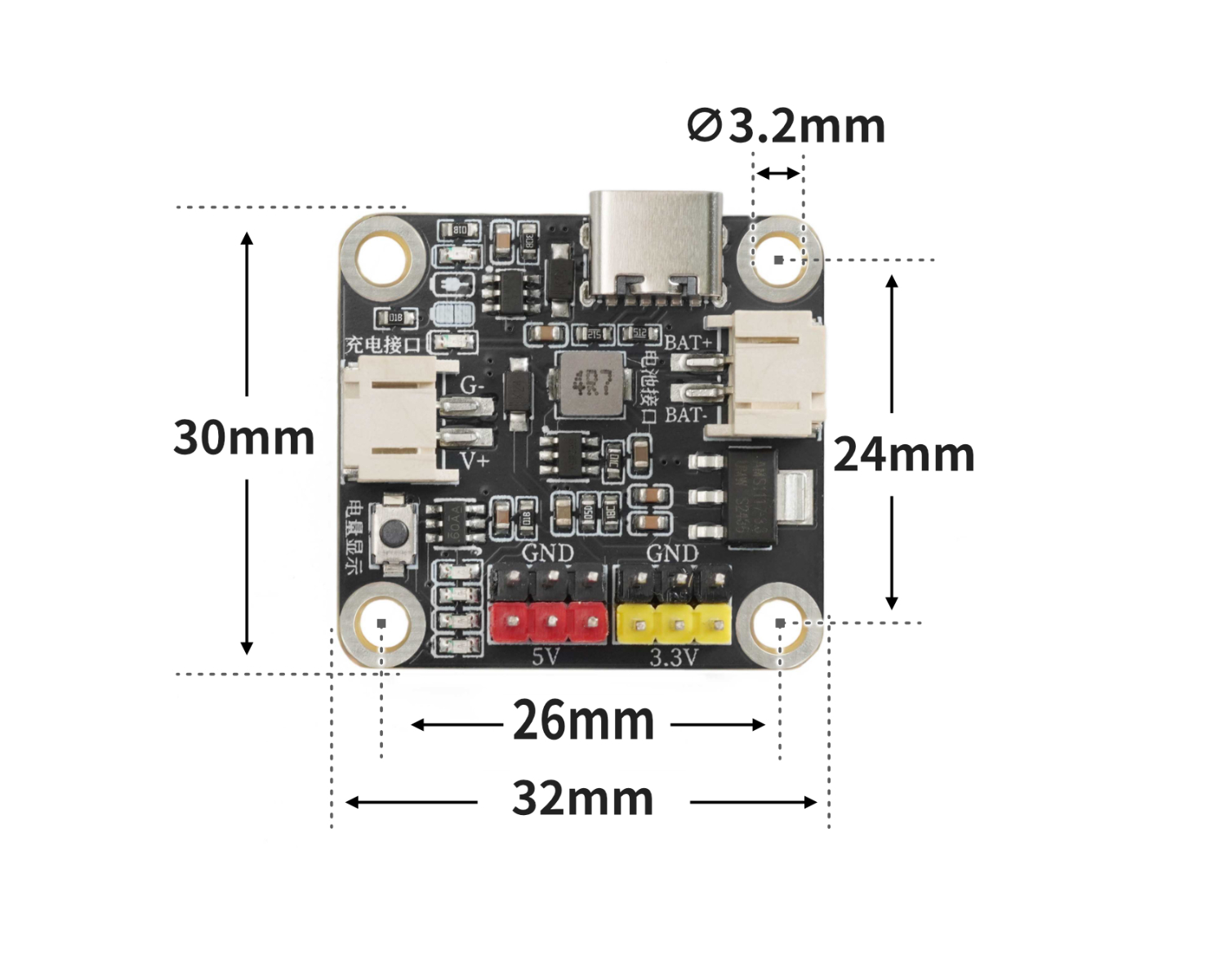

4, Platinegröße
5、Testumgebung Einrichtung
Testumgebung Einrichtung

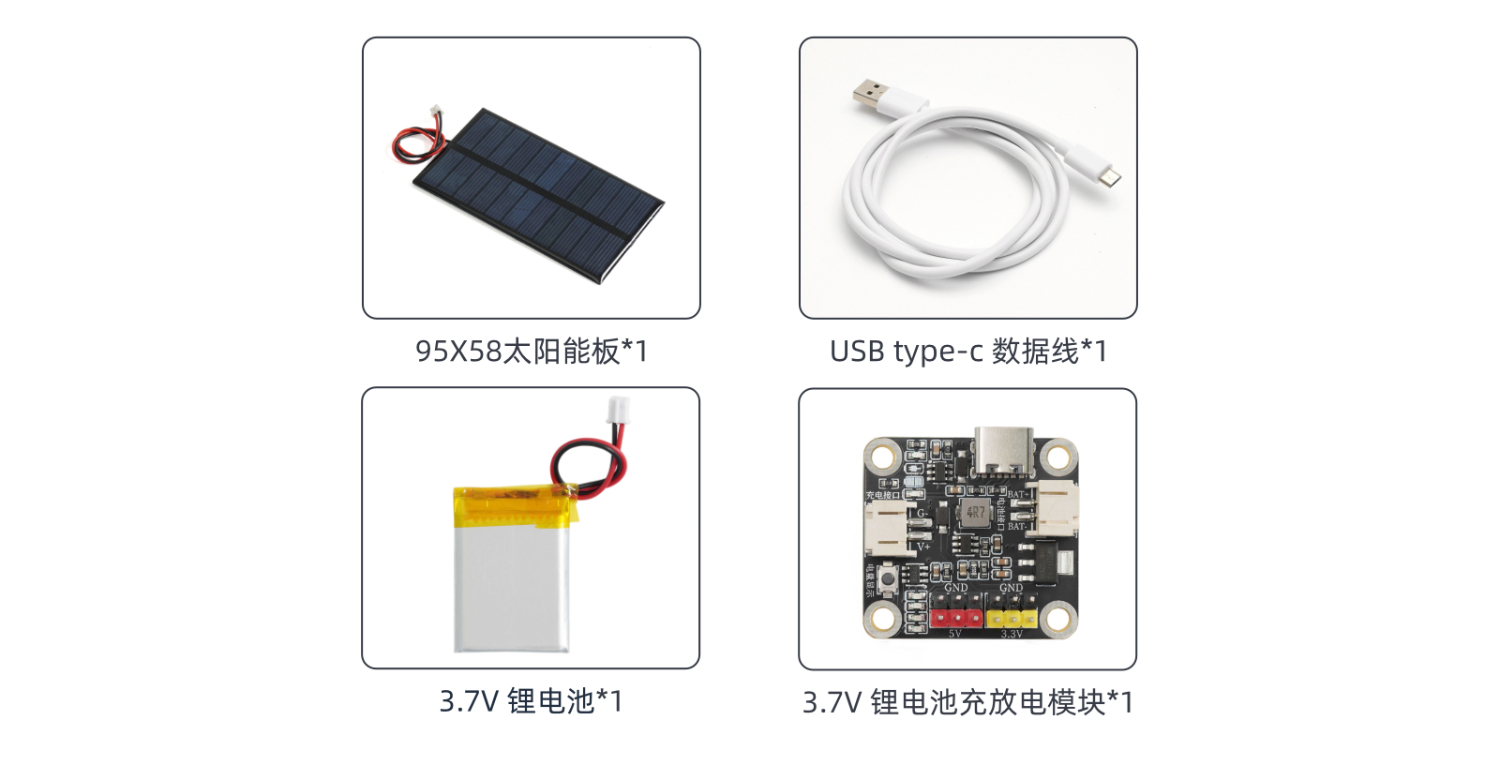

Vorbereiten Sie die Komponenten:
Magnetische Sichere Elektromagnetmodul (HS-P03) *1
3.3v Batteriepack
Solarzellenmodul
Komponenten:
6、Video-Tutorial
Videoanleitung：Klicken, um anzuzeigen

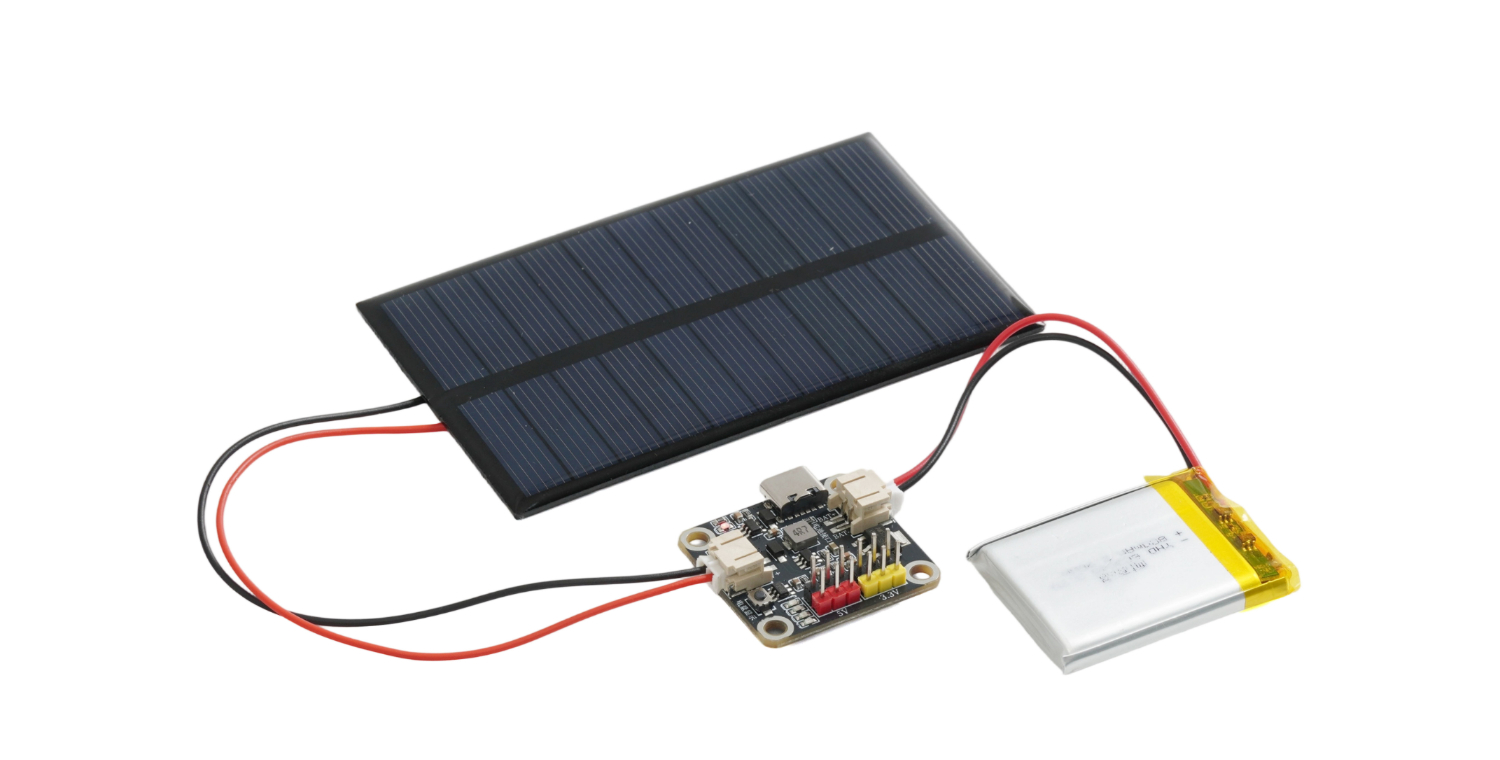

7、Testergebnis
Testergebnis:
Beim Verbinden der Solarmodul-Leitungen mit dem Akkupack müssen diese unter direkter Sonneneinstrahlung (wirklich direkte Sonneneinstrahlung) platziert werden. Nach einiger Zeit wird das rote Anzeigelämpchen leuchten, was einen erfolgreichen Ladevorgang anzeigt.
