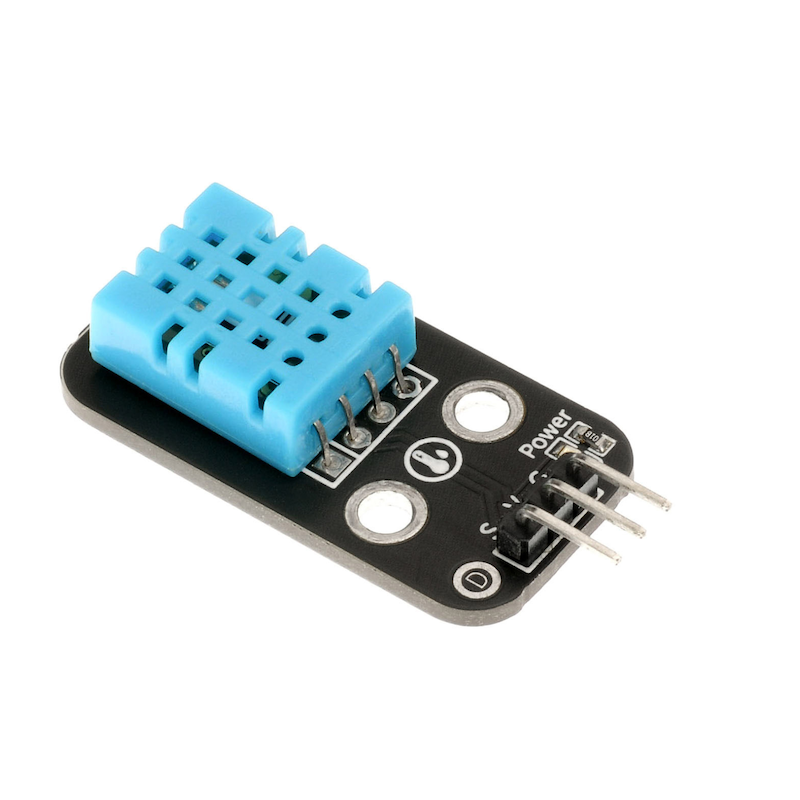

HS-S26A Temperaturrelativ-Sensor

1、Einführung

DHT11-Digitales-Temperatur- und Feuchtigkeitssensor ist ein Kombisensor, der eine kalibrierte digitale Signalausgabe enthält.Es verwendet spezielle numerische Modul-Sammeltechnologien und Feuchtigkeit-Temperatur-Sensortechnologie, um eine hohe Zuverlässigkeit und hervorragende Langzeithaltbarkeit zu gewährleisten.Der Sensor besteht aus einem Widerstandsmoistigkeitselement und einem NTC-Temperaturmesselement.DHT11 wird über einen Einbussschnitt mit dem Mikroprozessor kommuniziert.Es benötigt nur einen Thread, um 40 Daten in einer Sitzung zu senden.

Datenformat: 8-Bit-Feuchtigkeitsganzzahldaten + 8-Bit-Feuchtigkeit Dezimaldaten + 8-Bit-Temperaturganzzahldaten + 8-Bit-Temperatur Dezimaldaten + 8-Bit-Paritätssymbol.

Datenübertragungsprozess: Der Hauptkontroller sendet einen Startsignal - > DHT antwortet auf das Signal - > DHT teilt dem Hauptkontroller mit, dass er bereit ist, Signale zu empfangen - > DHT sendet die bereitgestellten Daten - > DHT sendet das Endsignal - > DHT testet intern die Umgebungsbedingungen von Temperatur und Feuchtigkeit, um den nächsten Datensatz zu protokollieren - > Der Hauptkontroller sendet das Signal.

Durch diesen Prozess erhalten, ist der Datenkontrollpunkt bei jeder Sammlung stets das letzte DHT-Daten.Wenn wir Echtzeitdaten erhalten möchten, kann der Hauptkontroller zwei aufeinanderfolgende Daten sammeln, aber offiziell wird nicht empfohlen, DHT mehrmals in schneller Folge zu lesen.Wenn die Zeit zwischen jedem Lesen über 5 Sekunden beträgt, ist es ausreichend, um genaue Daten zu erhalten.DHT wird nach dem Einschalten 1 Sekunde lang stabil.

2、Schemazeichnung

Feuchtigkeitstemperatur-Sensor-HS-S26A SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

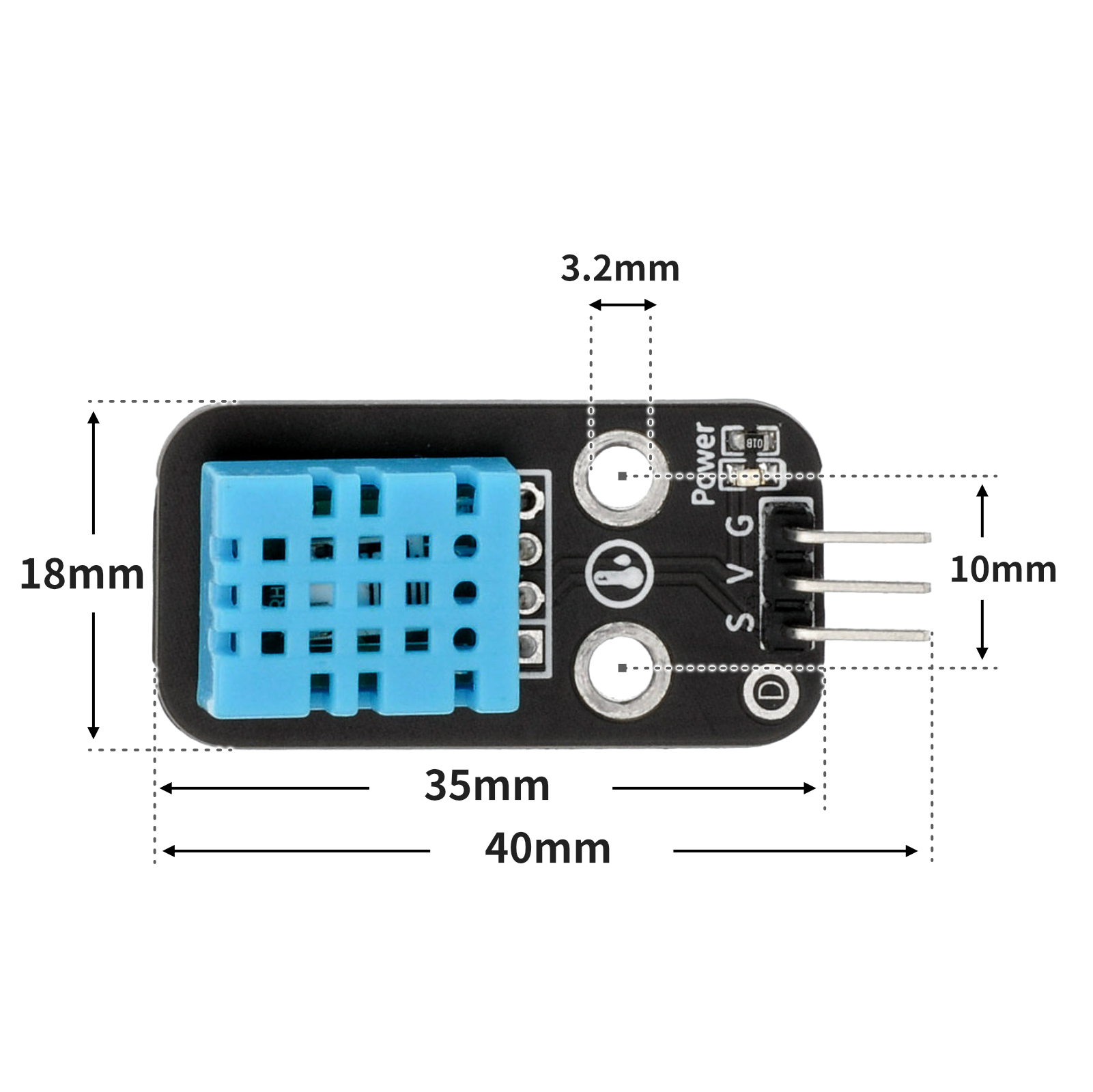

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <DHT.h>

volatile float wendu_;
volatile float shidu;
DHT dht9(9, 11);

void setup(){
  Serial.begin(9600);
  wendu_ = 0;
  shidu = 0;
   dht9.begin();
}

void loop(){
  //dht11温湿度传感器接D9

  delay(2000);
  shidu = dht9.readHumidity();
  wendu_ = dht9.readTemperature();
  Serial.print(wendu_);
  Serial.print("℃");
  Serial.print("                         ");
  Serial.print(shidu);
  Serial.println("%");

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import dhtx
import time


while True:
    print(dhtx.DHT11(2).temperature(),end ="")
    print('    ',end ="")
    print(dhtx.DHT11(2).humidity())
    time.sleep_ms(200)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

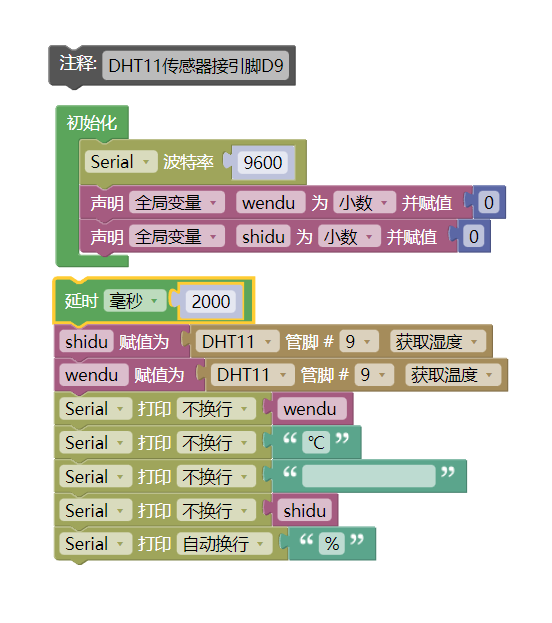

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

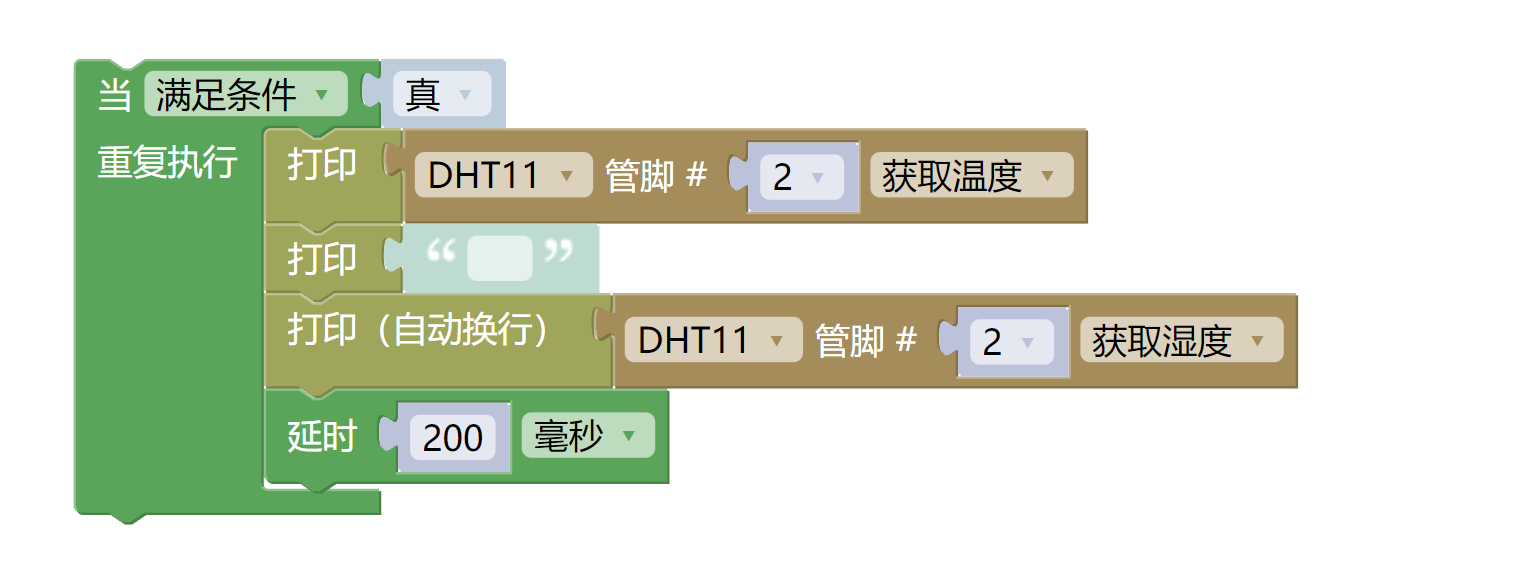

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• Feuchtigkeitstemperatur-Sensor (HS-S26A) *1

• 1P Mutter zu Mutter Dupont-Kabel *3 Stück oder 3P Mutter zu Mutter Dupont-Kabel *1 Stück

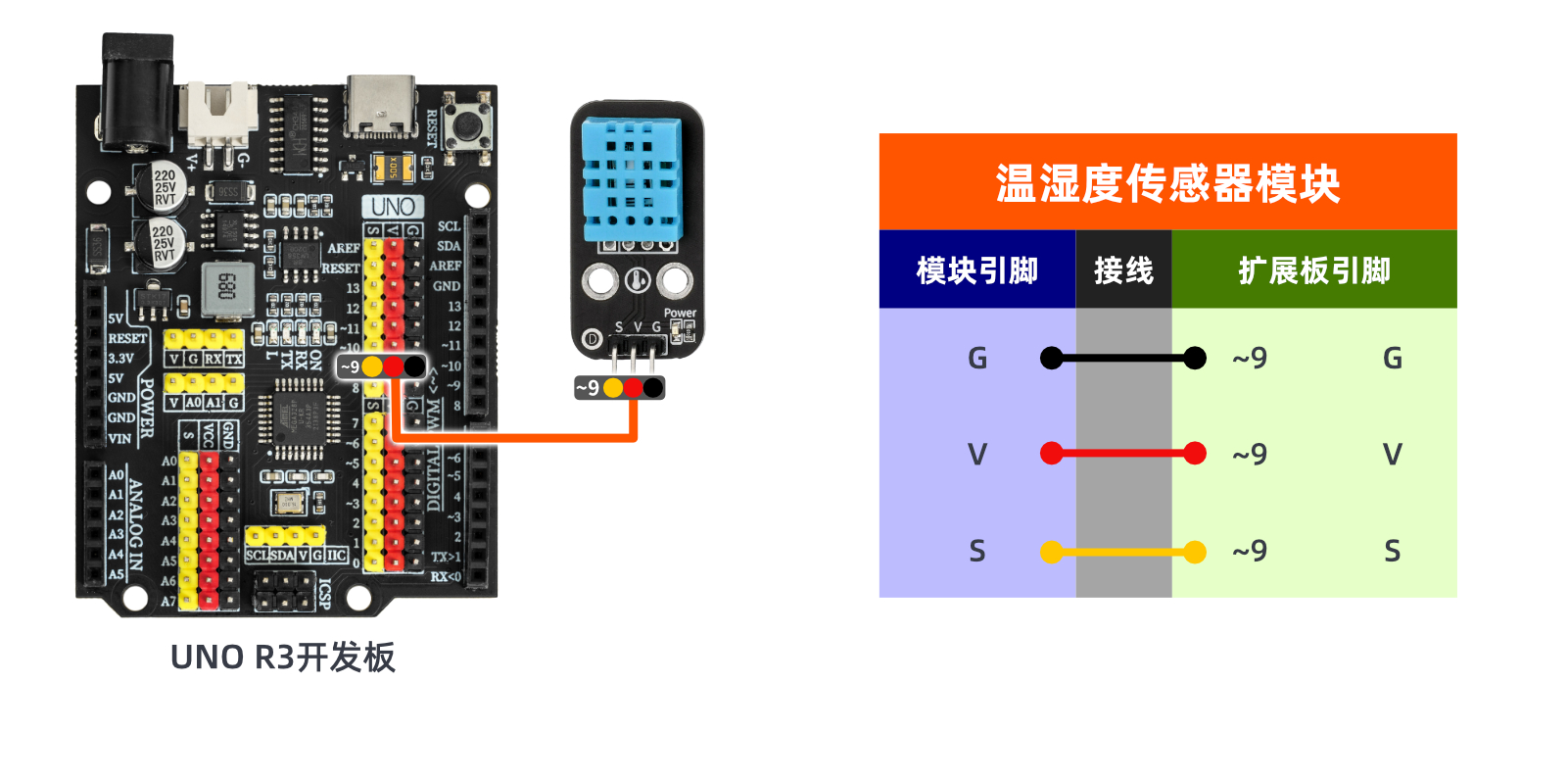

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

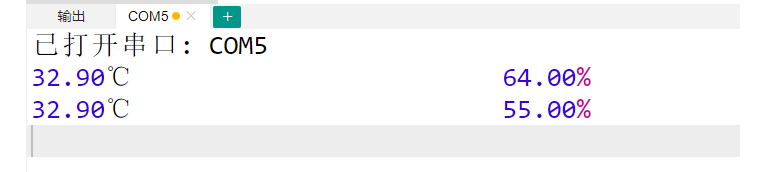

10、Testergebnis

Arduino UNO Testergebnis:
