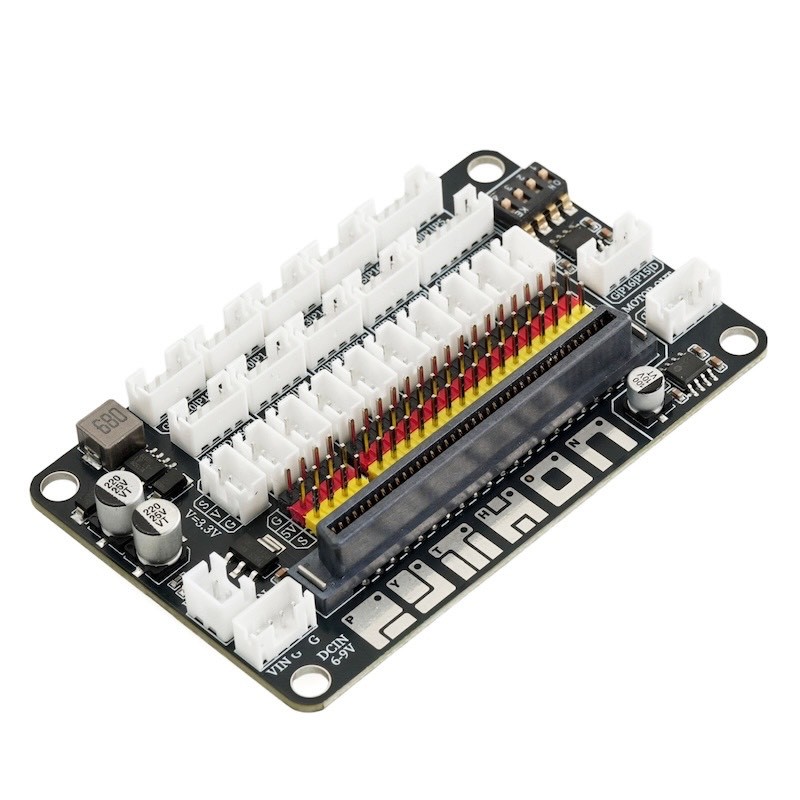

1、Einführung
2、Eigenschaften
1、mehrere Komponentenanschlüsse bieten, unterstützen die gleichzeitige Erweiterung mehrerer Geräte
2、Angebundene Stromversorgungsschalter, um die Stromversorgung der Erweiterungsplatine bequem zu steuern
3、Angebundene 2,54-mm-Abstand G|V|S-Erweiterungsstecker, um die Verbindung mit Sensoren zu erleichtern
4、Motor-Signal-Taster an Board, flexibel zur Bedienung der Motorsteuerung konzipiert
5、XH2.54-Stromanschluss, einfach zu verbinden mit Lithium-Ionen-Batterieversorgung
3、Erweiterungsplatzauswertung
IO-Schnittstelle P0, P1, P2, P8, P13, P14, P15, P16 sind PH2.0 3P-Buchsen
Diese Anschlüsse sind als 3P PH2.0 Stecker ausgeführt und erleichtern das Verbinden für Anfänger.
P1,P0,V,G-Sockel/P16,P15,V,G-Sockel/P19,P20,V,G/P9,P8,V,G-Sockel
Der Steckplatz-Schaltkreis ist so gestaltet, dass er VCC/38/39/GND verwendet und leicht mit einigen Modulen mit PH2.0 4P-Anschluss verbunden werden kann. (Kompatible Module: HS-S63-L)TCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
P0,P1,P2,V,G-Sockel/P9,P14,P13,V,G-Sockel
Der Stecker-Schaltkreis ist so gestaltet, dass er mit einigen Modulen, die mit dem PH2.0 5P-Anschluss kompatibel sind, einfach verbunden werden kann. (Beispielsweise HS-F13L)8x8 Punktmatrix-Displaymodul、HS-F24-L1-stelliges 7-Segment-Display)
D,P13,P14,G-Sockel/D,P15,P16,G-Sockel
该座子电路设计只能接乐高电机，通过开发板右下方的开关左右拨动可以手动控制是,P13,P14，P15,P16否接通电机。Achtung P13, P14, P15, P16 werden für andere Zwecke verwendet, müssen Sie den Schalter auf off stellen!!
