1、Einführung
ESP32-WROOM-32-N4。
Leixun offizielle Datenhandbuch:esp32-wroom-32e_esp32-wroom-32ue_datenblatt_cn.pdf
2、Technische Spezifikationen
Mikrocontroller | ESP32-WROOM-32E |
Betriebsspannung | 3,3V |
Eingangsspannung (empfohlen) | 6-9V (DC Gleichstrom) |
Digitale Pin | 20 Stück |
Simulations-Eingangs-Pin | 6 Stück (32,33,34,35,36,39) |
Download-Interface | USB-Typ-C |
kabellose Übertragungsprotokolle | WiFi 802.11 b/g/n |
Bluetooth-Standard | 4.2BR/EDR/BLE-Standard |
Chips Clock Frequency | 240 MHz |
Modul erweiterter Flash | 4 MB |
SRAM | 520 KB |
RTC SRAM in Deutsch | 16 KB in Deutsch |
integrierte ROM in Deutsch | 448 KB in Deutsch |
3、Eigenschaften
1、verwendet wird das Original-ESP32-WROOM-32E-Modul, das 2023 vom Shenzhen Xinyuan Electronics Company veröffentlicht wurde
2、Stärkung der Stromversorgung, G|V kann maximal 3,3V 40mA Ausgangsleistung liefern
3、Einbaugeschlossene Sicherungsschaltung und Spannungsquellenauswahl
4、Type-C-Kommunikationsinterface, keine Unterscheidung zwischen Plus und Minus erforderlich, einfacher zu verwenden
5、Unterstützt den Lego-Batteriebox-Eingangsstecker, ermöglicht 6-12VDC-Eingang
6、G|V|S Ausbaustiftanschluss mit 2,54 mm Spacing auf der Platine, ohne Erweiterungsplatine zu verwenden

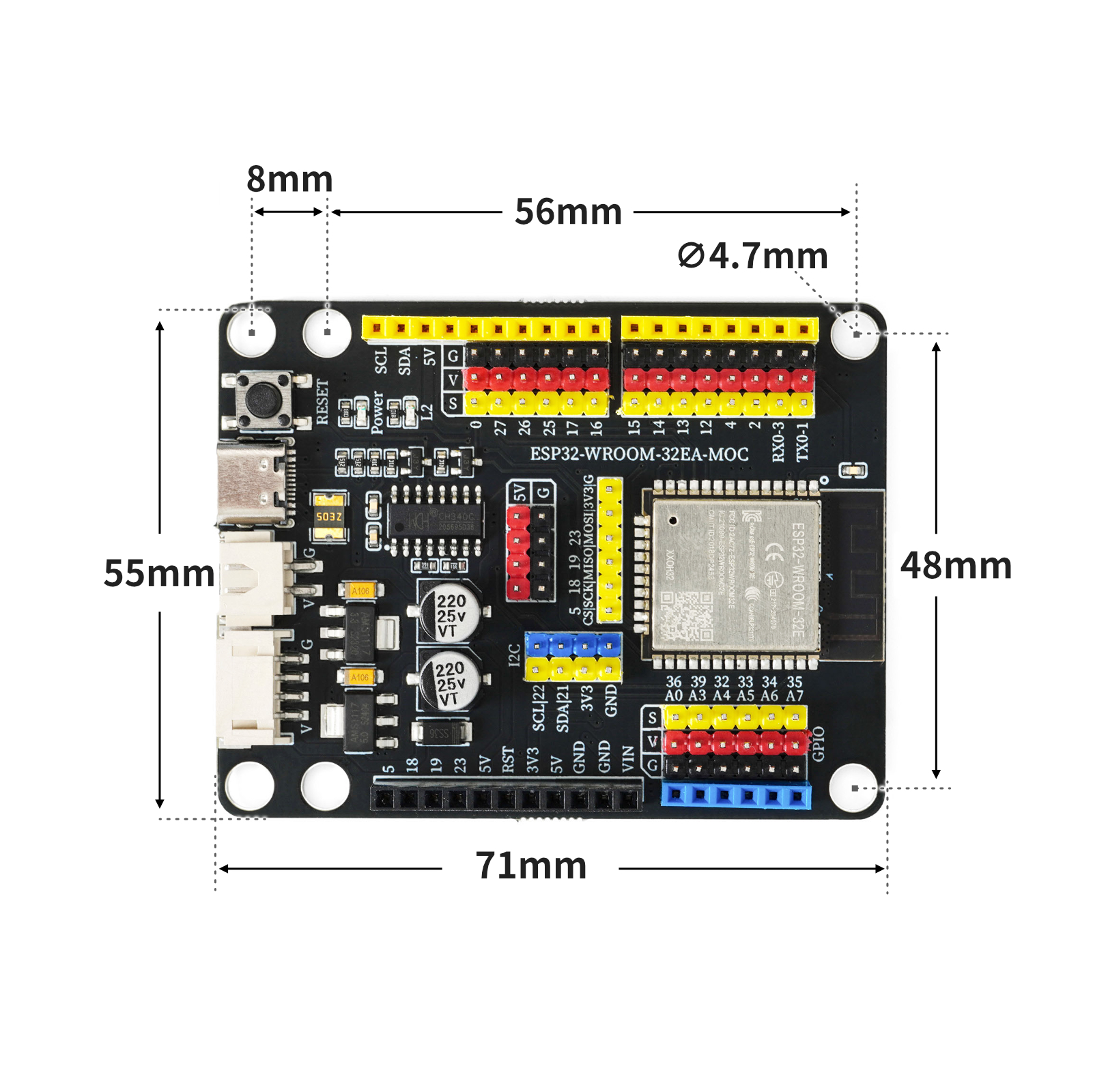

4, Platinegröße

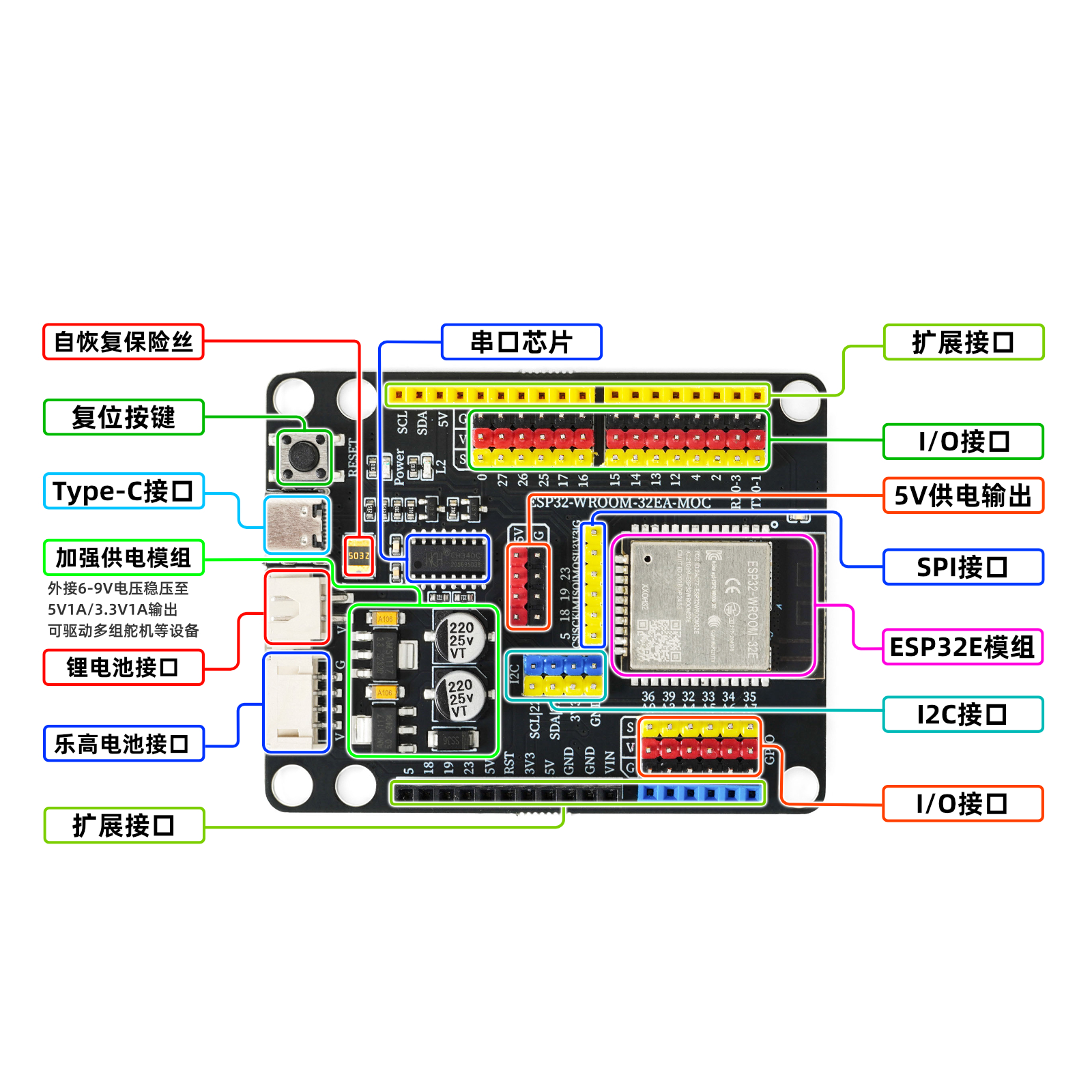

5、Entwicklungsboard-Decodierung
6、Treiber herunterladen und installieren
Windows 7, 8, 10, 11 System USB-Treiber Herunterladen und Installationsmethoden:Klicken Sie zum Anzeigen
Mac OS Systems USB Treiber Herunterladen：CH34X USB-Serie Mac OS Treiber Download- und Installationsanleitung
Um Arduino IDE zu verwenden, um ESP32 zu entwickeln, müssen Sie eine zusätzliche Quelle zu den Boardmanagern von Arduino IDE hinzufügen und ESP32 installieren.Wir müssen zunächst die ESP32-Entwicklungskarte-URL hinzufügen.Datei öffnen Menü Optionen.
Kopieren und fügen Sie den folgenden Link in die URL der zusätzlichen Entwicklungskarte-Verwaltung ein：
Bitte installieren Sie das ESP32-Entwicklerboard, wählen Sie im Menü Werkzeuge -> Entwicklerboard-Manager...
In der Suchleiste nach esp32 suchen, können Sie die esp32-Bibliothek sehen, wählen Sie die Version 2.0.4 aus, klicken Sie auf Installieren und warten Sie auf die Installation bis sie abgeschlossen ist.
Wählen Sie das passende Entwicklungsboard ESP32 Dev Module und den entsprechenden Port aus
Zuletzt finden Sie zuerst den offiziellen Beispielcode.
Das Programm wird nach dem Öffnen hochgeladen und Sie müssen geduldig warten, bis der Upload erfolgreich ist.
