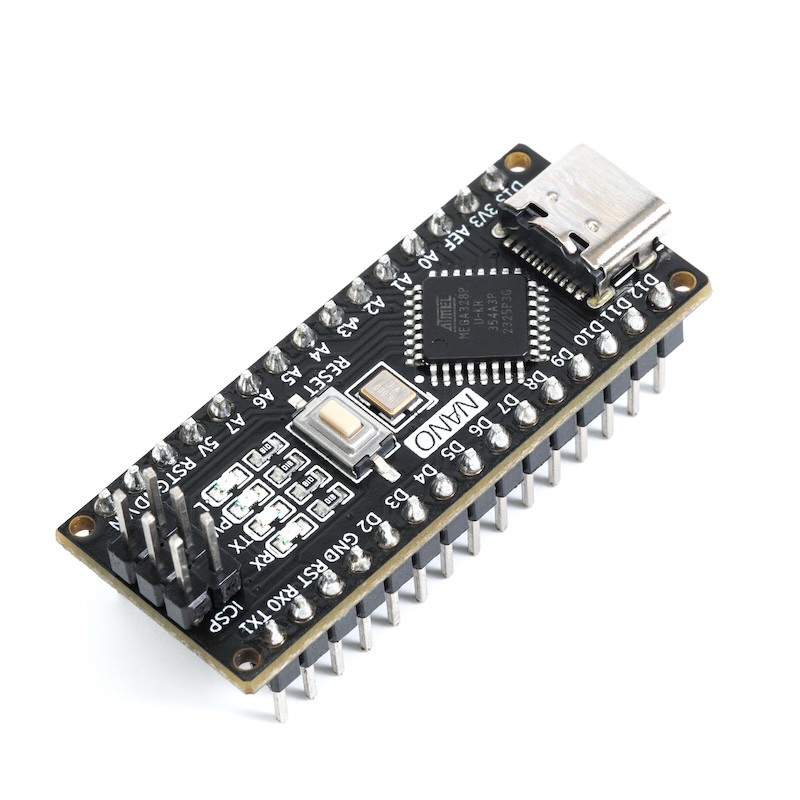

1、Einführung
Dieses Arduino NANO Entwicklungsboard unterscheidet sich von den auf dem Markt verfügbaren NANO-Entwicklungsboards, es behält die gleiche Stromversorgungslösung der offiziellen Version bei, hat keine Leistungseinschränkungen vorgenommen, verwendet die gleiche Anordnung und Stromversorgungslösung wie die offizielle Version, hat die gleiche Qualität und Stabilität wie die offizielle Version und ist aber immer noch ein Zehntel des Preises der gängigen gekürzten Version.Arduino NANO dank seiner günstigen Preise wird von Makers sehr geliebt. Mit der Unterstützung von Breadboard oder dedizierten Erweiterungsplatten verfügt er über annähernd die gleiche Leistung und Erweiterungsfähigkeit wie Arduino UNO R3.
2、Technische Spezifikationen
Mikrocontroller | ATmega328P in Deutsch |
|---|---|
Betriebsspannung | 5V |
Eingangsspannung (empfohlen) | 6-9V (DC Gleichstrom) |
Digitale Pin | 14 Stück (davon 6 mit PWM-Ausgang) |
PWM-Digital I/O Pin | 6 (D3, D5, D6, D9, D10, D11) |
Simulations-Eingangs-Pin | Simuliert 8 Stück (A0-A7) in Deutsch |
Gleichstromstrom (S) jeder I/O-Leitung | 20 Milliampere (mA) |
5V Gleichstromspannungsquelle Ausgang (G|V) | 2000 Milliampere (mA) |
Flash Memory | 32 KB （ATmega328），davon 0,5 KB durch den Bootloader verwendet |
SRAM | 2 KB (ATmega328P-PU) |
EEPROM | 1 KB (ATmega328P-PU) |
Taktschwingung | 16 MHz |
Brettbestücktes LED | D13 |
3、Eigenschaften
1, Kompakt, erschwinglich in Deutsch
2、Offiziell gleiches Stromversorgungsdesign, G|V kann eine maximale Ausgangsleistung von 5V1A/3.3V100mA bieten
3、Vergleicht mit dem Standard-Arduino UNO, hat 2 zusätzliche Analogpins (A6, A7) hinzugefügt
4、Type-C-Kommunikationsinterface, keine Unterscheidung zwischen Plus und Minus erforderlich, einfacher zu verwenden

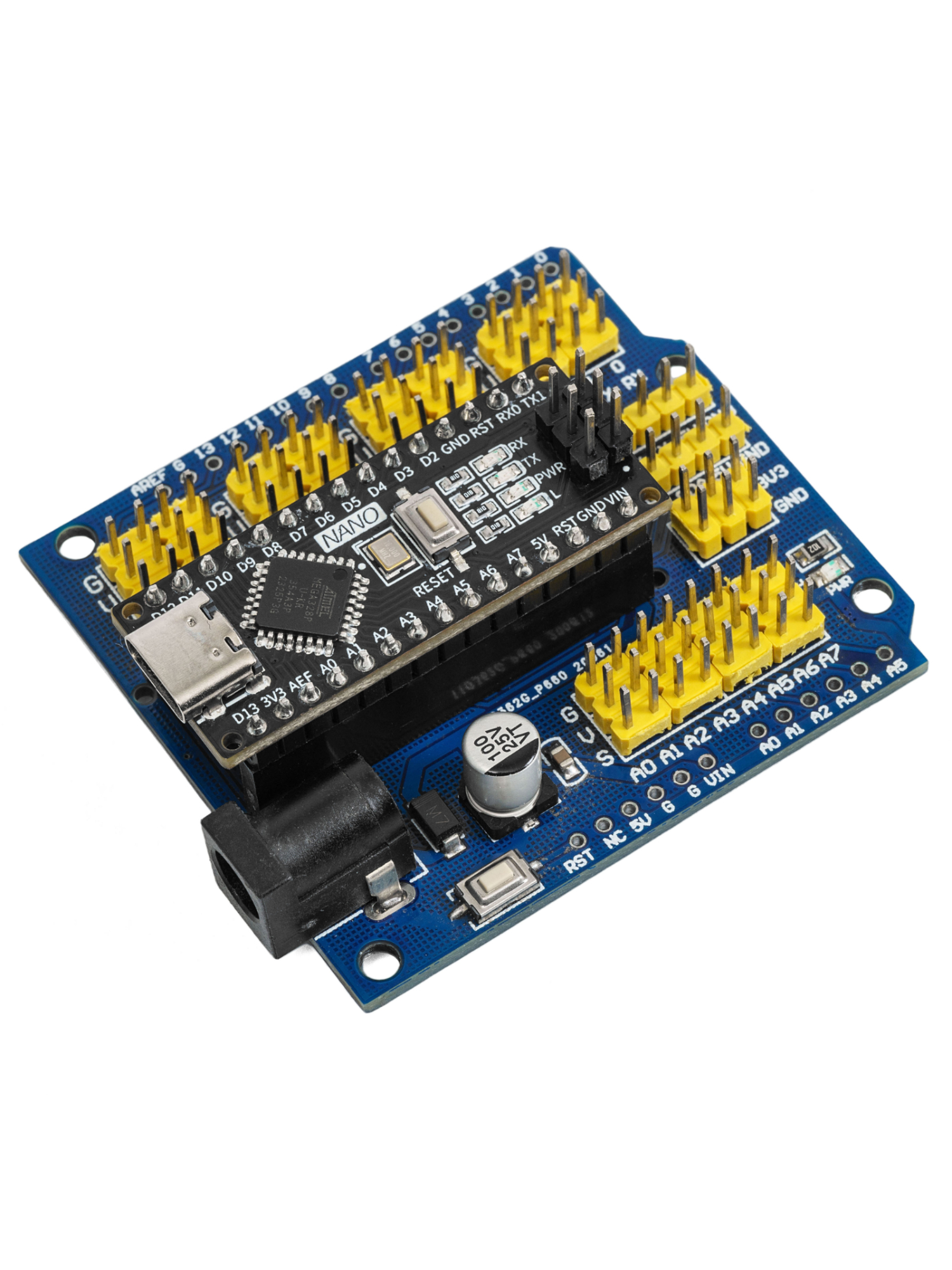

5、leicht zu kombinieren mit Breadboard oder Erweiterungsplatine, um kostengünstige Projektinstallationen zu realisieren

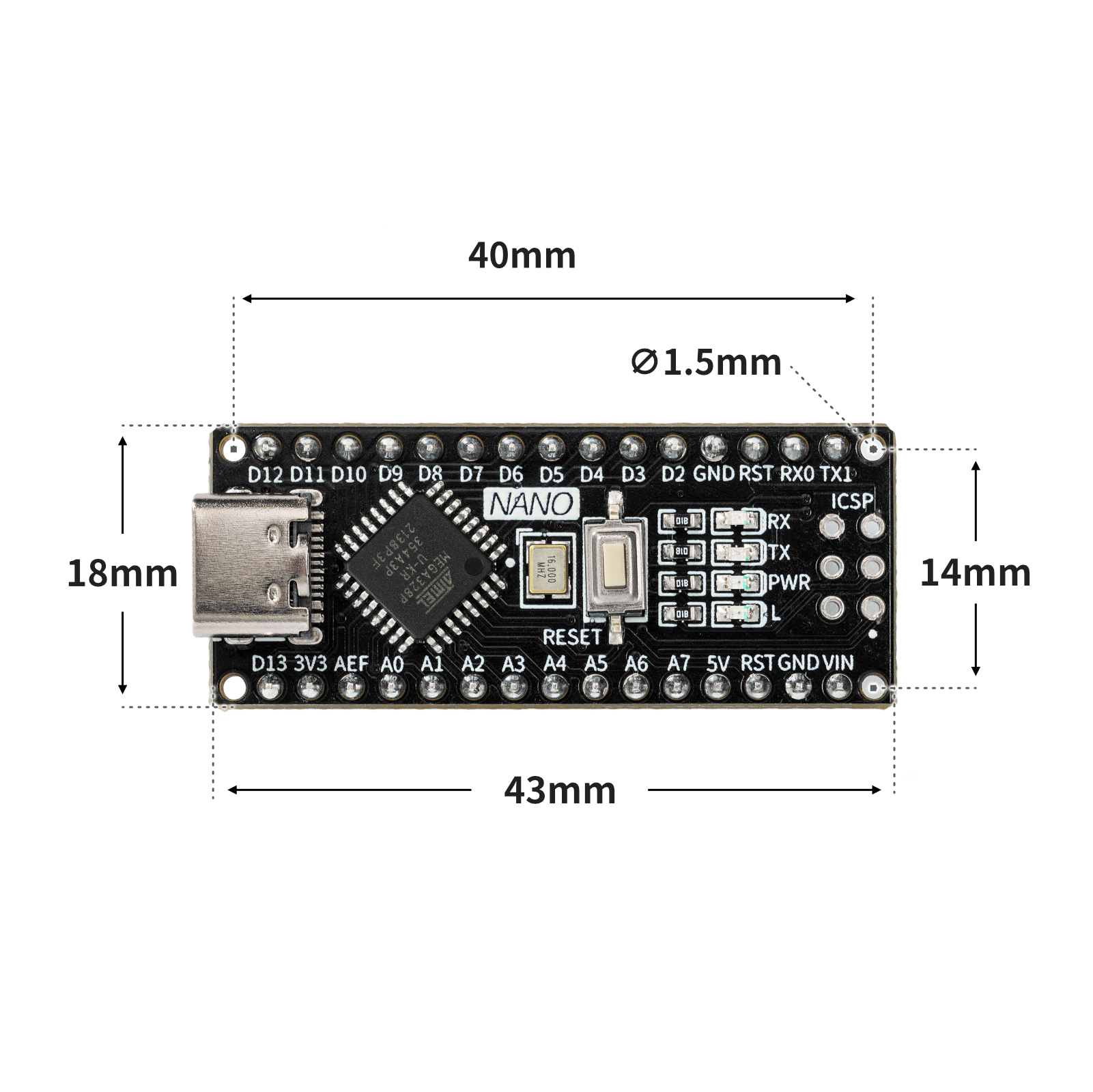

4, Platinegröße

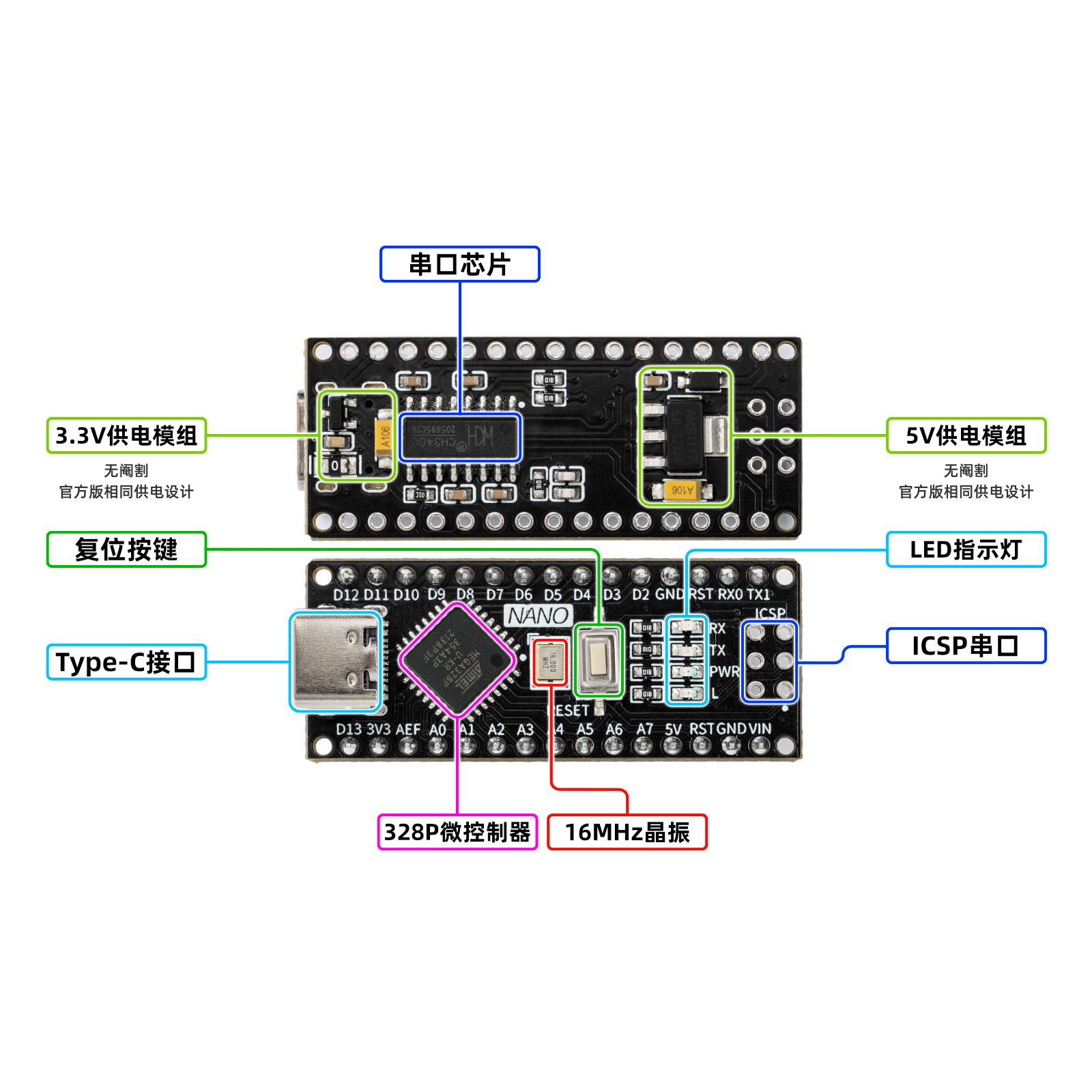

5、Entwicklungsboard-Decodierung
Reset-Taste
Drücken Sie die Reset-Taste, um das Programm neu zu starten.USB-Schnittstellen-Chip
Der Chip ist verantwortlich für die Umwandlung der vom USB empfangenen Daten in Seriendaten für den Hauptchip.3,3V/5V Spannungsmodul
Der Strommodul ist verantwortlich für die Stromversorgung der Hauptplatine, die 6-12V externen Spannungseingang wird auf 5V/2A/10W Spannungsregler ausgegeben, kann mehrere Gruppen von Servomotoren, Spielmotoren, Mikro-Plattformen und andere Geräte ansteuern.USB-Anschluss
verantwortlich für Daten herunterladen und USB-Stromversorgung.ATMEGA328P-Mikrocontroller-Chip
ATMEGA328P Hauptkontrollchip ist das Gehirn der Entwicklungsplatine, verantwortlich für die Programm speichern, ausführen, Berechnung und Verarbeitung, Signal Eingang und Ausgang und andere Funktionen.ICSP-Seriell-Daten-Schnittstelle
Initialisierungsprogramm für die Entwicklungsplatine schreiben oder diesen Anschluss beim Download der Programme mit dem Compiler verbinden.Kryostat
Stellt dem ATMEGA328P-Mikrocontroller eine Taktzeit zur Verfügung。LED-Indikationsleuchte
Bordmounted 4 LED indicators, (ON) as power indicator, lights up when powered on, (RX)(TX) as serial port signal indicators, the LED light flashes when there is serial port signal communication, (L) as D13 pin light, the light turns on when the D13 signal is high.
