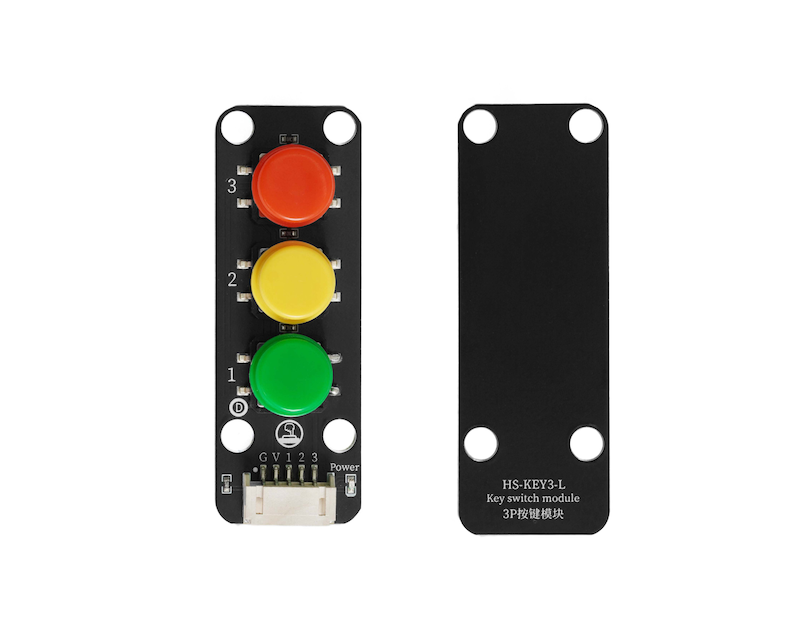

HS-KEY3-L 3P-Tastenmodul

HS-KEY3-L 3P-Tastenmodul

1、Einführung

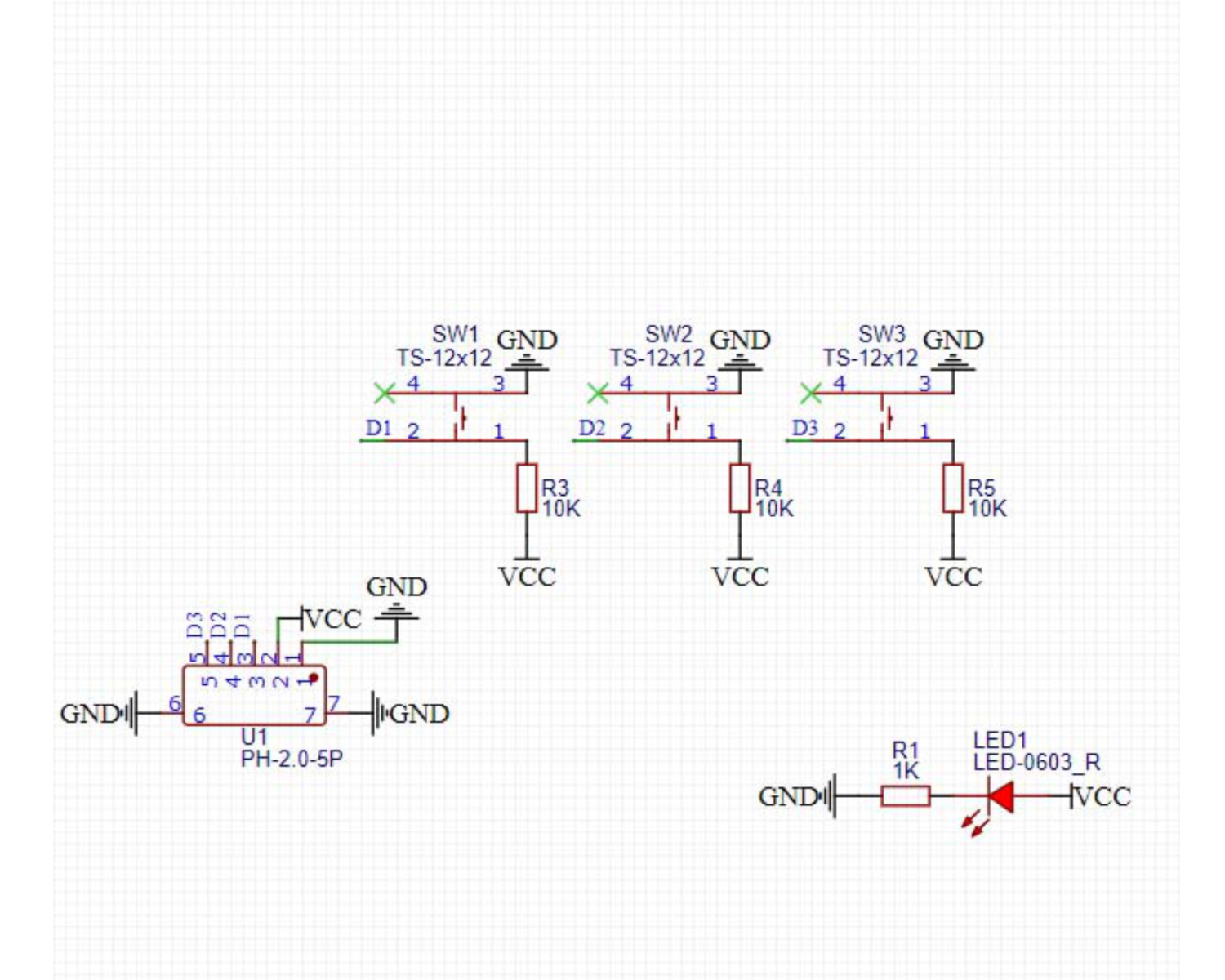

2、Schemazeichnung

3、Modulparameter

Pinbezeichnung

Beschreibung

G

GND(Spannungsversorgungsminus)

V

VCC(Spannungsversorgungsplus)

1

Digital Signalspinne

2

Digital Signalspinne

3

Digital Signalspinne

  • Spannungsversorgung: 3.3V / 5V

  • Verbindungsmethode: PH2.0 Steckerkabel

  • Montageart: Bausteine fest

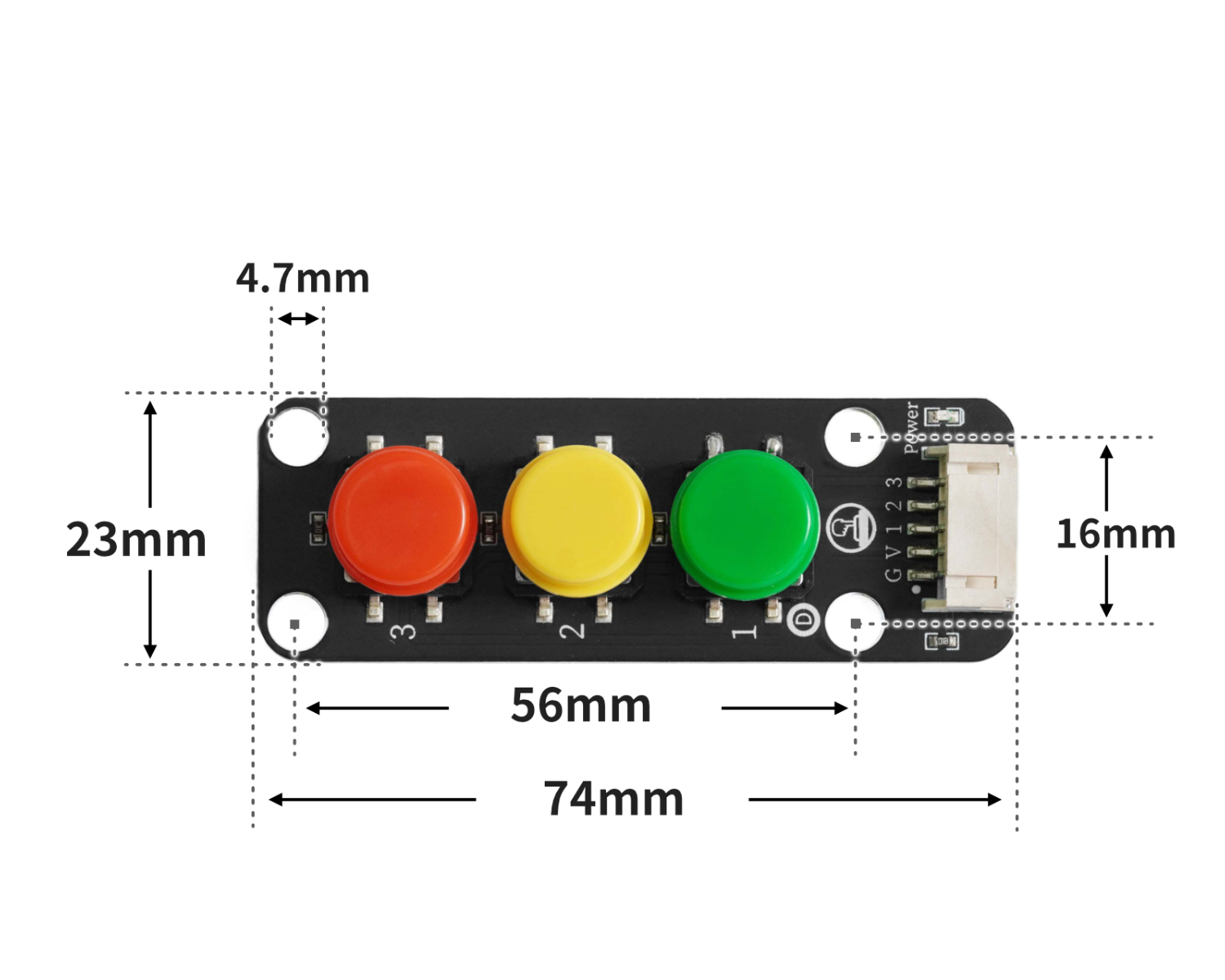

4, Platinegröße

5、Arduino IDE Beispielprogramm

Beispielprogramm (UNO-Entwicklerboard): Klicken Sie zum Herunterladen

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(11, INPUT);
  pinMode(9, INPUT);
  pinMode(13, INPUT);
}

void loop(){
  //led灯接D6引脚:四位按键模块1~4分别接开发板11,9,13
  //
  //

  if (digitalRead(11) == 0) {
    light = 0;

  } else if (digitalRead(9) == 0) {
    light = 20;
  } else if (digitalRead(13) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(6, light);

}

Beispielprogramm (ESP32-Entwicklungsboard - basierend auf Python, kann nicht mit Arduino IDE hochgeladen werden):

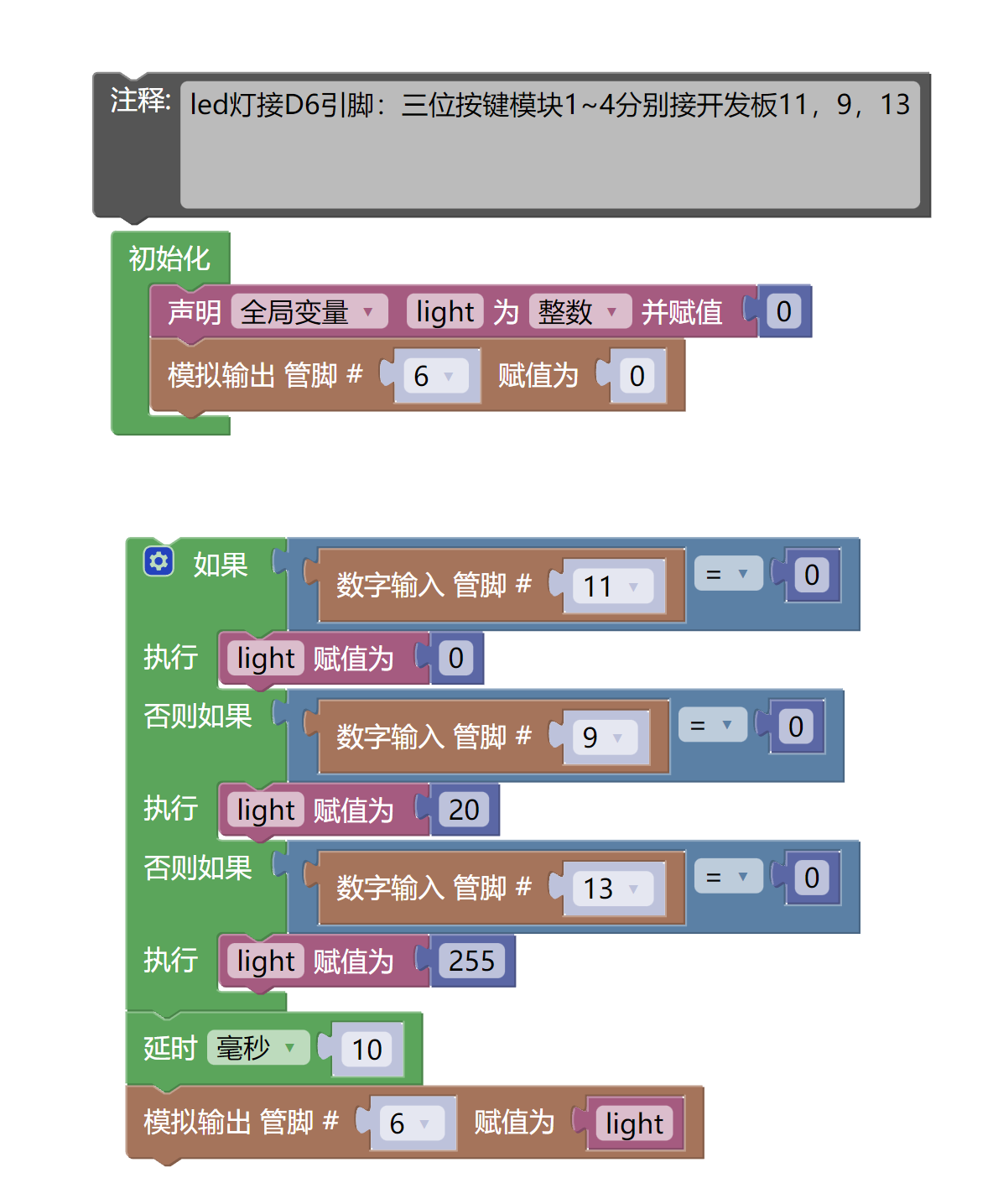

6、米思齐 Mixly 示例程序(图形化语言)

Beispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard): Klicken Sie zum Herunterladen

7, Aufbau des Testumgebungs

Arduino-Umgebung einrichten

Vorbereiten Sie die Komponenten:

  • HELLO STEM UNO R3 Entwicklungsplatine *1

  • HELLO STEM UNO R3 P Erweiterungsplatte *1

  • USB type-c Datenkabel *1

  • LED-Leuchtmittelmodul (HS-F08L) *1

  • 3-Stellen-Simulations-Tastenmodul (HS-KEY3-L) *1

  • PH2.0 5P-Doppelklemmleiste *1
    PH2.0 3P Doppelkopfsteckerleitung *1

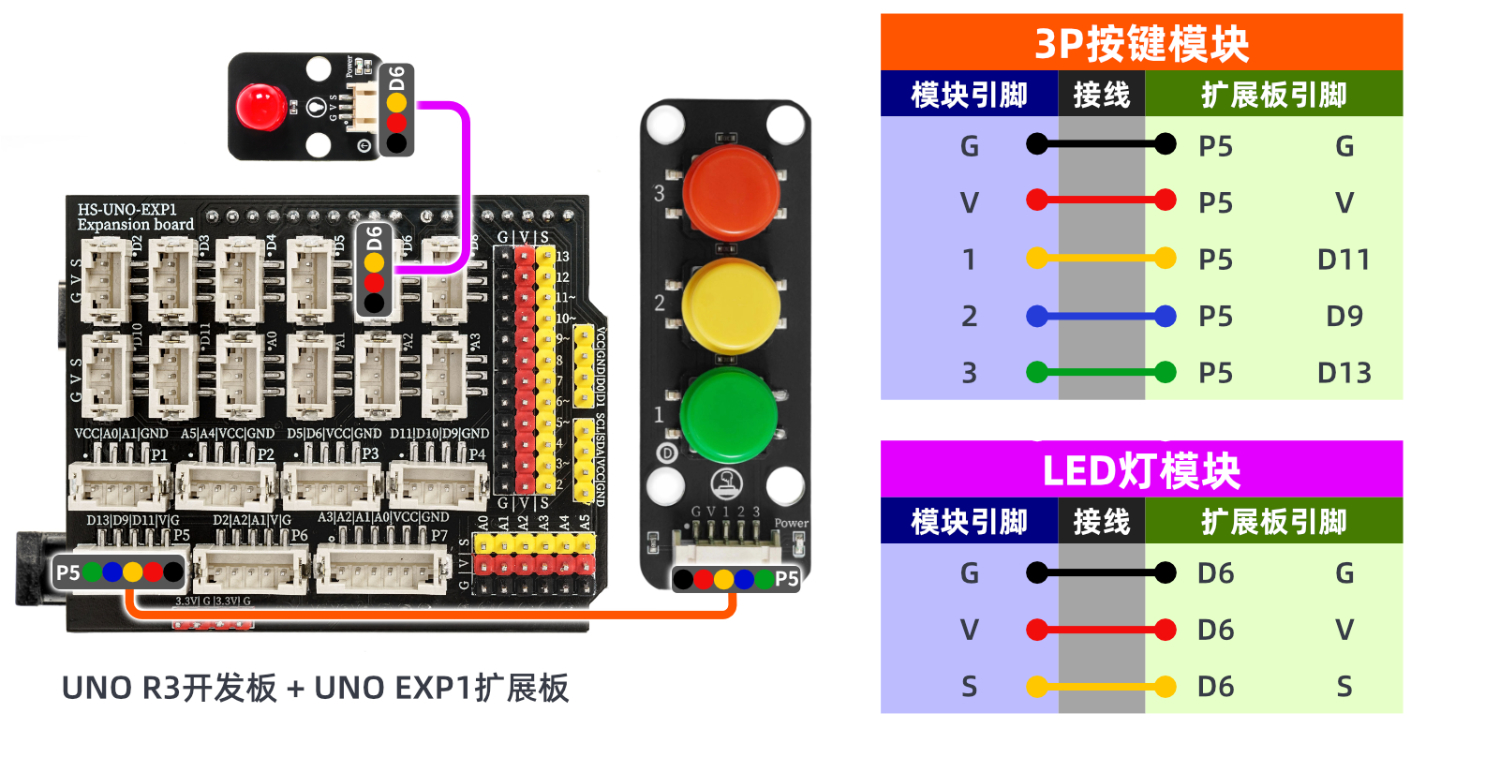

Schaltplan der Leitung:

Einrichtung der Micropython-Umgebung

Vorbereiten Sie die Komponenten:

Schaltplan der Leitung:

8, Video-Tutorial

Videoanleitung: Klicken Sie, um anzusehen

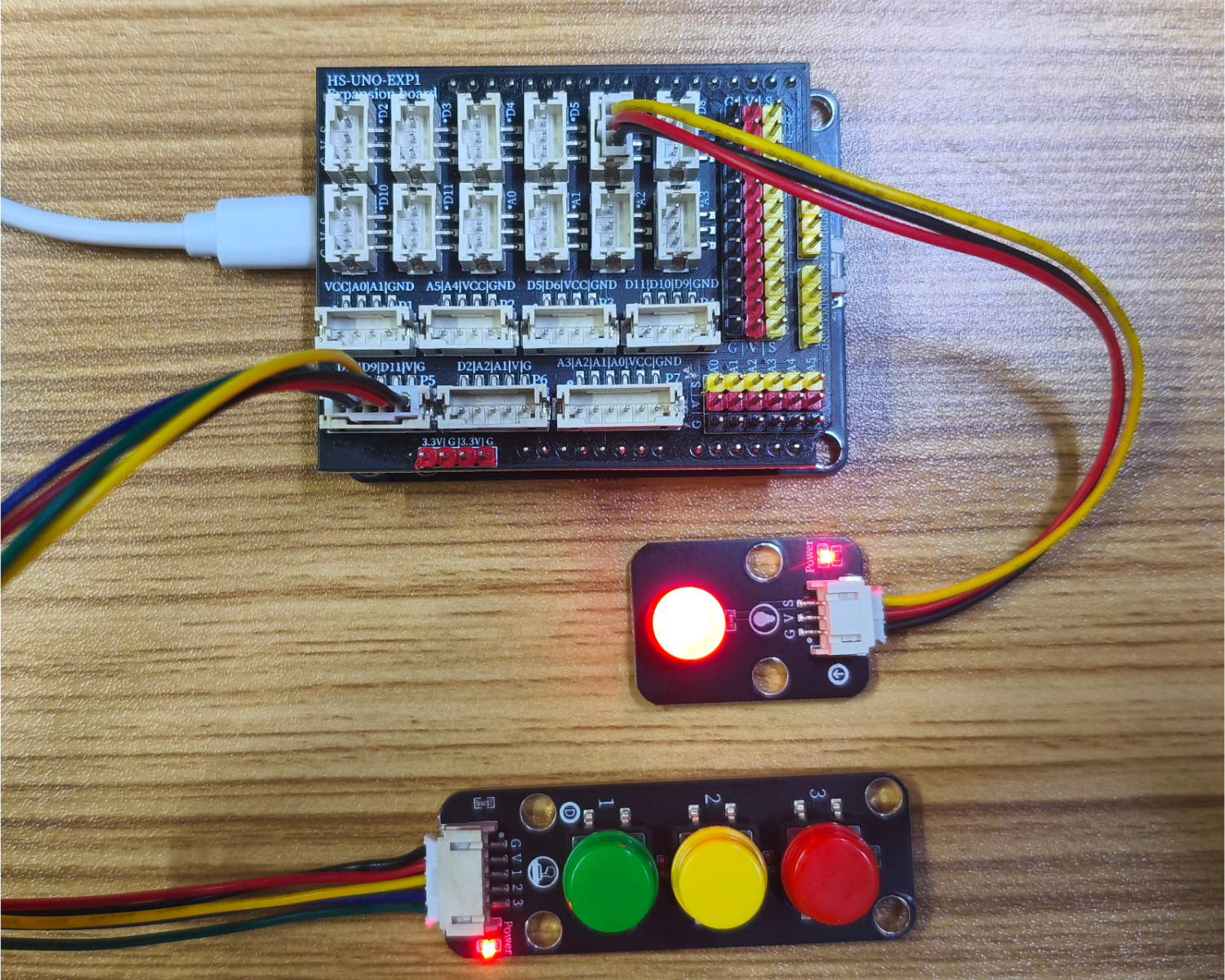

9, Testergebnis

Das Gerät ist angeschlossen und die obige Software auf die UNO-R3 PRO-Entwicklungsplatine programmiert. Nach dem Anschluss der Spannung ändern sich die Helligkeit des LEDs je nach gedrückter Taste.
