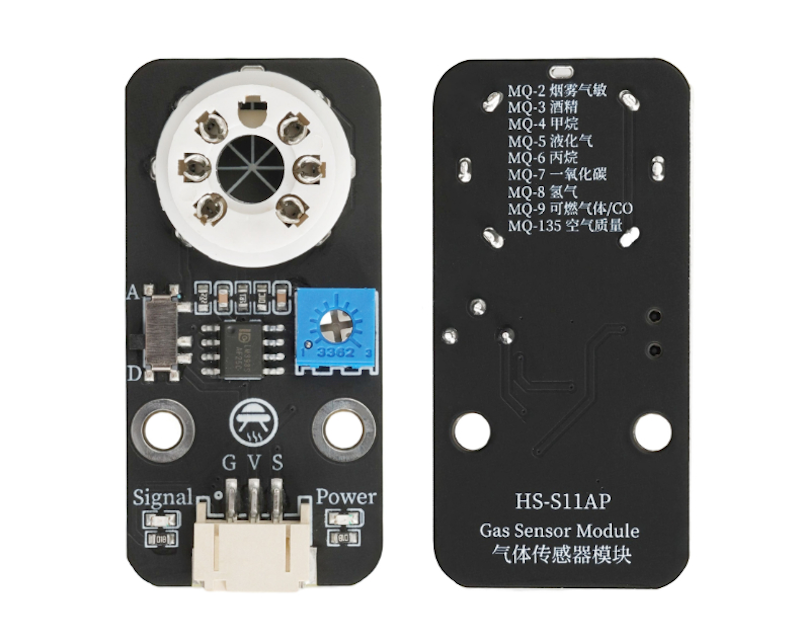

HS-S11AP Gas Sensor

1、Einführung

MQ-4 Gas-Sensor ist ein Sensor zur Messung der Methangas-Konzentration. Er wird weit verbreitet in der Überwachung von Erdgas und Erdgasgeräten verwendet. Merkmale wie folgt:
1、hohe Empfindlichkeit und Stabilität, kann Methan und Erdgas zwischen 100-10000ppm detektieren.
2、hat eine lange Lebensdauer und niedrige Kosten, ist eine ideale Wahl für industrielle und häusliche Produkte.
3、Allgemeines digitaler Pin-Design, kann direkt mit Mikrocontroller-Geräten verbunden werden, um Lesungen durchzuführen.
4、In Umgebungen mit Methangas, erhöht sich die Leitfähigkeit des Sensors mit zunehmender Konzentration von Methan in der Luft.
5、Einfache Ansteuerungsschaltungen, einfach in die Geräte zu integrieren und zu konfigurieren.
6、该传感器的应用领域包括煤气泄漏监测，家庭和工厂的气体泄漏检测，便携式气体检测设备等。
7、Das Modul ist mit einem AD-Digital-Analog-Umschalter ausgestattet, der auf A gestellt den analogen Wert und auf D den digitalen Signal ausgibt. Der Auslösewert wird von einem einstellbaren Potentiometer am Modul gesteuert.

2、Schemazeichnung

Gasesensor-HS-S11AP SchemaKlicken Sie zum Anzeigen

3、Modulparameter

Pinbezeichnung	Beschreibung
G	GND（Spannungsversorgungsminus）
V	VCC（Spannungsversorgungsplus）
S	Signalleitung

Spannungsversorgung: 3.3V / 5V
Verbindungsweg: PH2.0 3P Stecker
Montageart: Schraubenfestigung

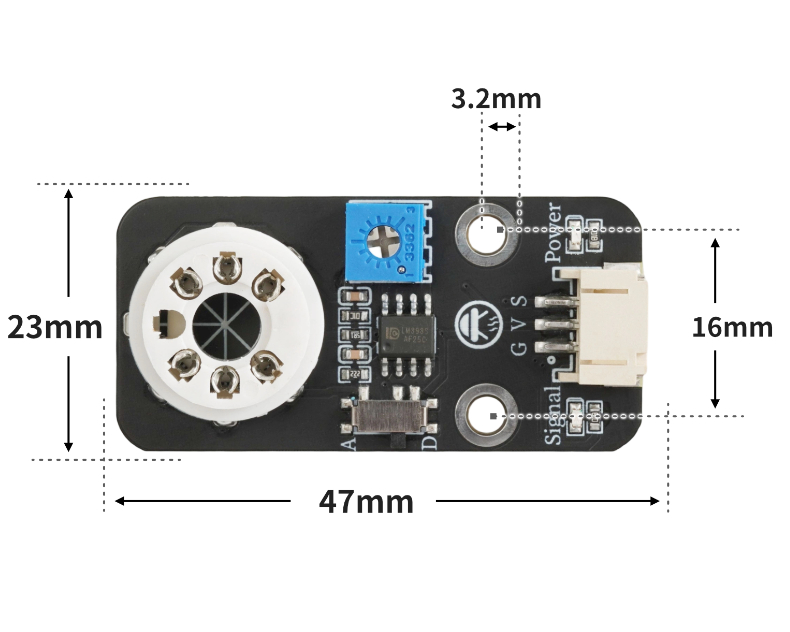

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  pinMode(11, OUTPUT);
  Serial.begin(9600);
  digitalWrite(11,LOW);
  pinMode(A2, INPUT);
}

void loop(){
  //烟雾报警器：有源蜂鸣器接D11，
  //烟雾传感器接A2；
  //注意烟雾传感器与扩展版接口线序，不要正负极接反。
  //当烟雾传感器检测气体或者烟雾时输出低电平（0），
  //蜂鸣器有频率的响起。

  //打开串口监视器，查看串口烟雾传感器输出值，调节电位器，没有烟雾或者气体，模块指示灯熄灭。
  if (digitalRead(A2) == 0) {
    //检测到烟雾输出低电平（0），蜂鸣器响
    for (int i = 0; i <= 3; i = i + (1)) {
      digitalWrite(11,HIGH);
      delay(200);
      digitalWrite(11,LOW);
      delay(200);
    }

  } else {
    digitalWrite(11,LOW);

  }
  Serial.print("烟雾输出值：");
  Serial.println(digitalRead(A2));
  delay(10);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.OUT)
pin12 = machine.Pin(12, machine.Pin.IN)
while True:
    if pin12.value() == 0:
        for i in range(0, 3, 1):
            pin4.value(1)
            time.sleep_ms(200)
            pin4.value(0)
            time.sleep_ms(200)
    else:
        pin4.value(0)
    print('烟雾输出值：',end ="")
    print(pin12.value())
    time.sleep_ms(10)

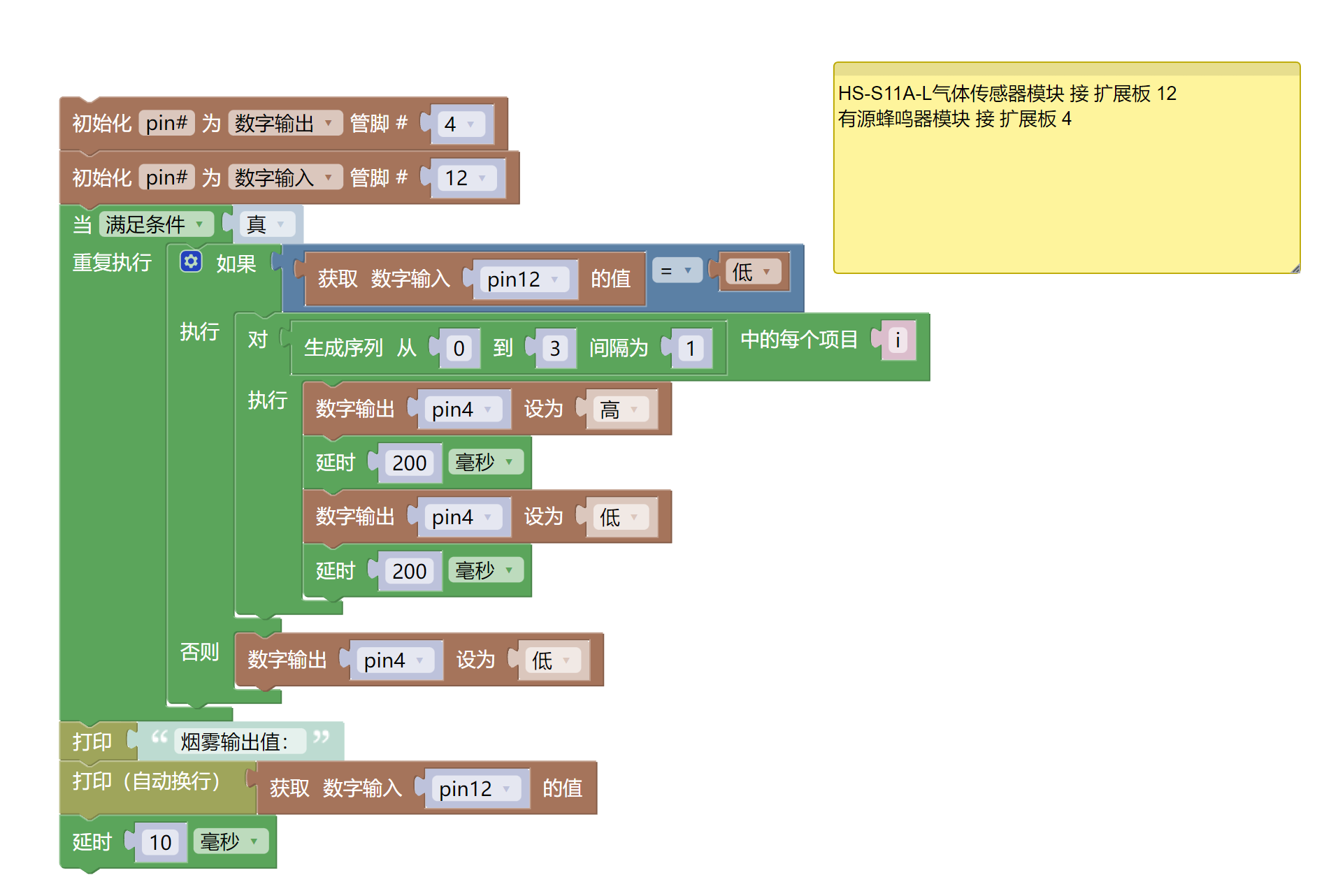

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

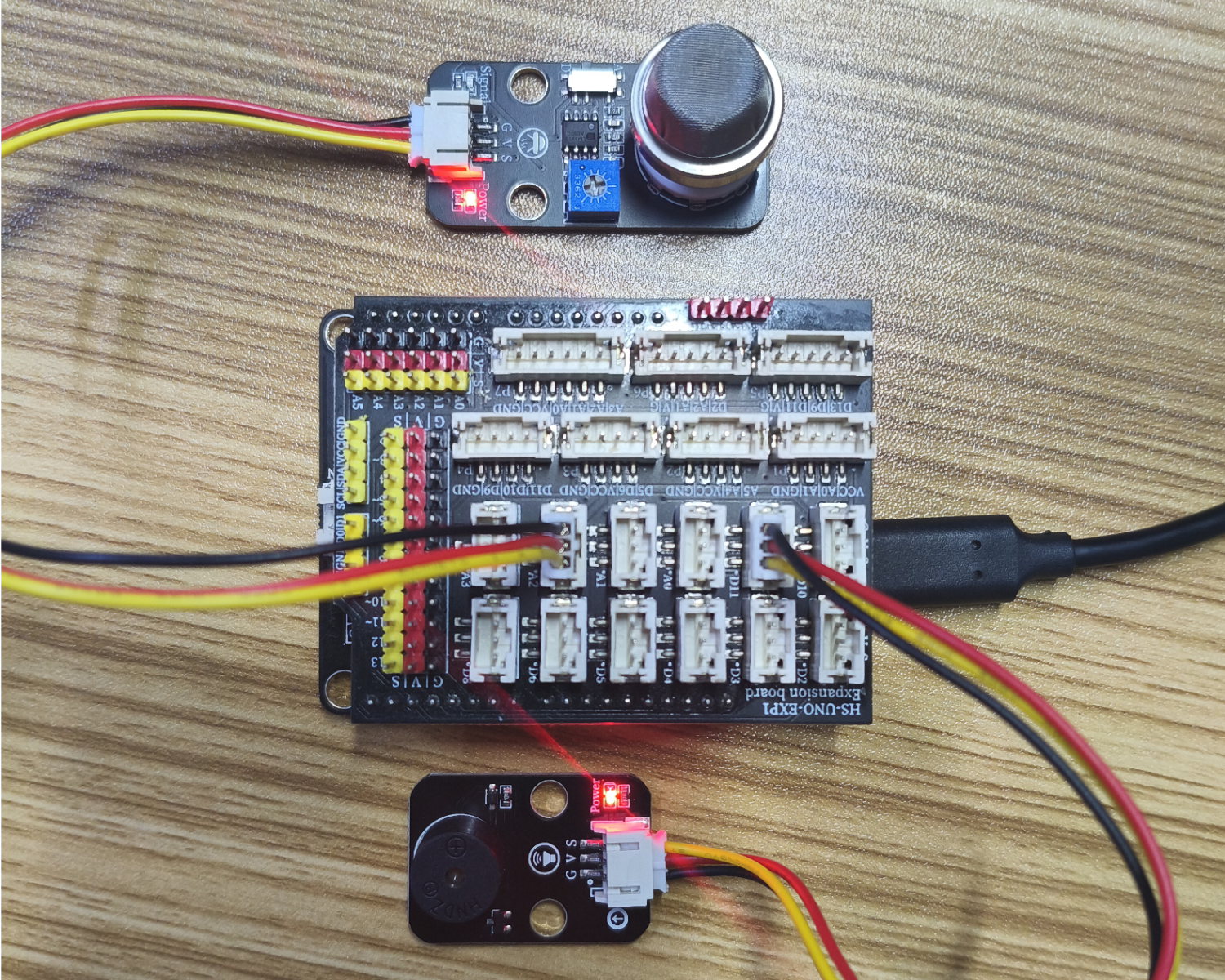

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

HELLO STEM UNO R3 Entwicklungsplatine *1
HELLO STEM UNO R3 P Erweiterungsplatte *1
USB type-c Datenkabel *1
Gasesensormodul (HS-S11A-P) *1
Aktiver Hebel (HS-F07L) *1
PH2.0 3P Doppelkopfsteckerleitung *2

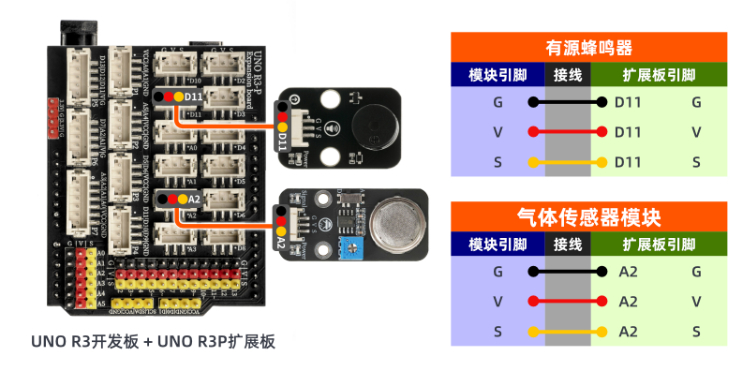

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Videoanleitung:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Klicken Sie zum Anzeigen

10、Testergebnis

Arduino UNO Testergebnis:

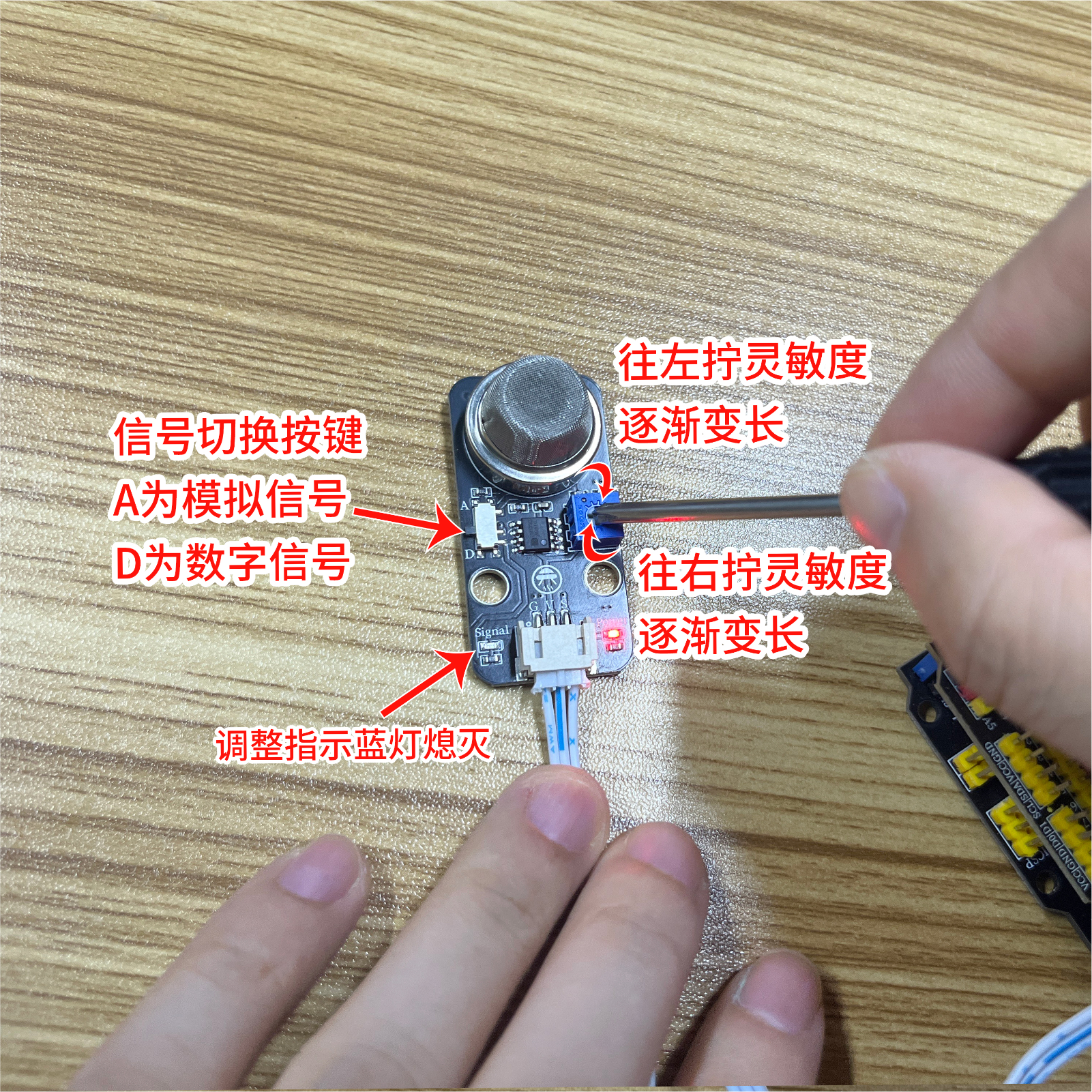

Regeln Sie den Schwellenwert des Potentiometers auf der Rückseite des Moduls, während das Gas-Sensormodul unter Spannung steht, indem Sie das Potentiometer des Sensormoduls mit einem Schraubenzieher einstellen. Stellen Sie es ein, bis die Sensoranzeige das Blinken des blauen Lichts auslöst, wenn es keine Gas- oder Rauchstörung gibt, und das Gas-Sensormodul die Signalanzeige des blauen Lichts anzeigt, wenn Gas oder Rauch vorhanden sind.

Das Gerät ist angeschlossen und die obige Software auf die Arduino UNO-Entwicklungsplatine hochgeladen. Öffnen Sie den Mxily- seriellen Portmonitor. Wenn der Rauchsensor Gas oder Rauch erkennt, gibt er einen niedrigen Pegel (0) aus und der Piepser piept mit einer Frequenz; wenn keine Rauch detektiert wird, gibt er einen hohen Pegel (1) aus und der Piepser piept nicht.

ESP32 Python-Testergebnis:

Das Gerät ist angeschlossen und die obige Software auf die ESP32-Entwicklerplatine hochgeladen. Öffnen Sie den Mxily- seriellen Monitor, wenn der Rauchsensor Gas oder Rauch erkennt, gibt er einen niedrigen Pegel (0) aus und der Piepmann ertönt mit einer Frequenz; wenn kein Rauch erkannt wird, gibt er einen hohen Pegel (1) aus und der Piepmann ertönt nicht.
