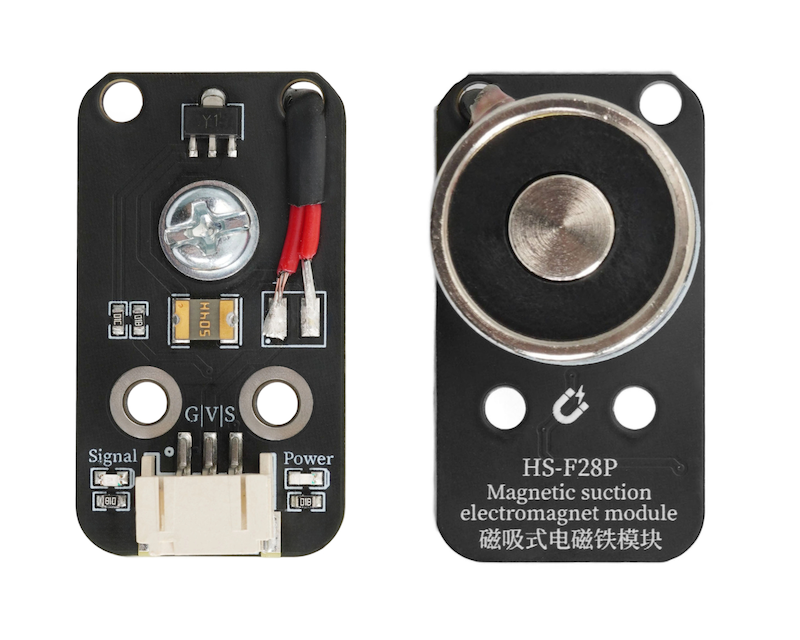

HS-F28P Magnetsaugemotormodul

1、Einführung

2、Schemazeichnung

Saugnapf-Elektromagnetmodul-HS-F28P SchemaKlicken Sie zum Anzeigen

3、Modulparameter

Pinbezeichnung	Beschreibung
G	GND（Spannungsversorgungsminus）
V	VCC（Spannungsversorgungsplus）
S	Digital Signalspinne

Spannungsversorgung: 3.3V / 5V
Verbindungsmethode: PH2.0 Steckerkabel
Montageart: Schraubenfestigung

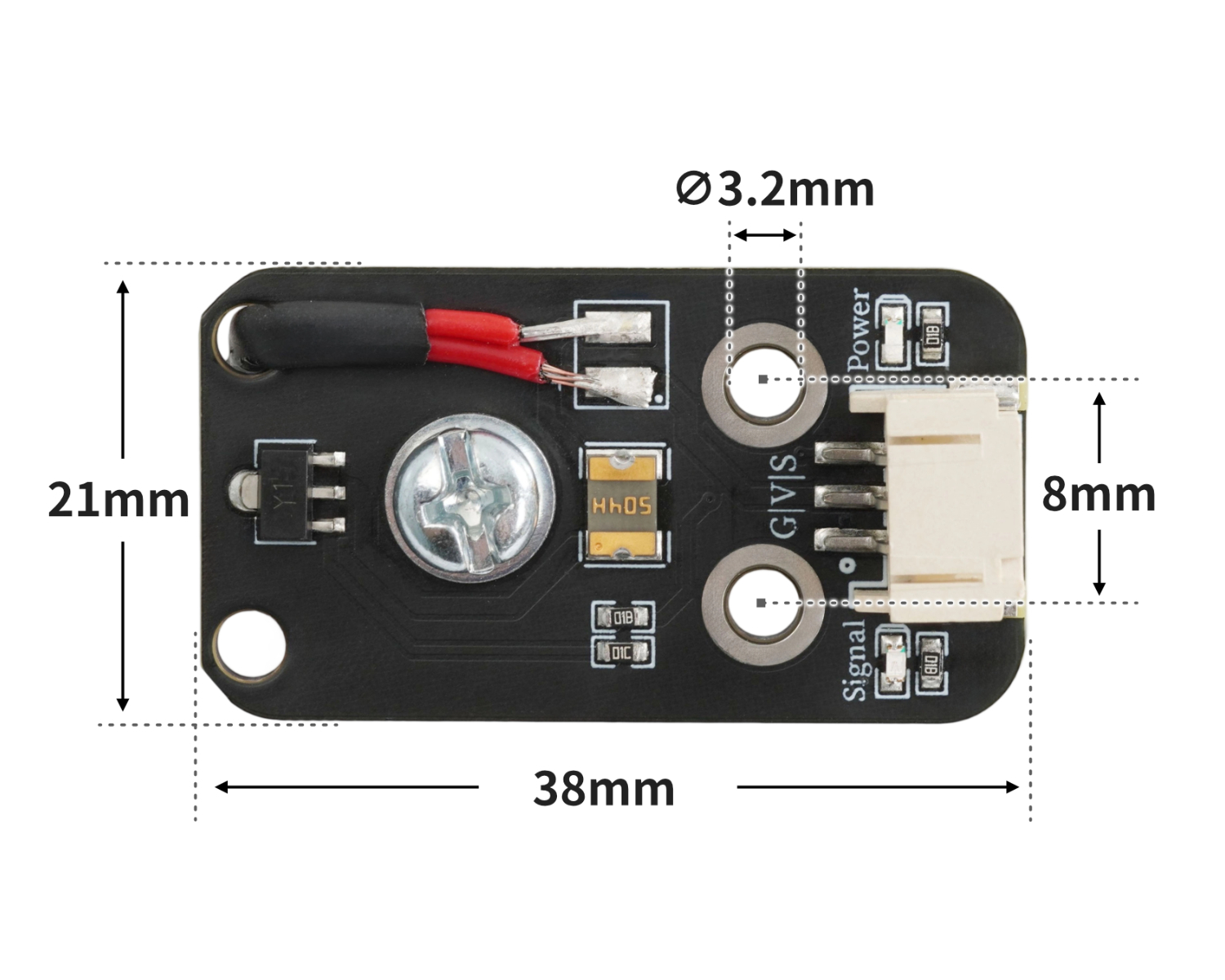

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <OneButton.h>

volatile boolean item;
OneButton button3(3,true);

void attachClick3() {
  if (item) {
    digitalWrite(2,HIGH);

  } else {
    digitalWrite(2,LOW);

  }
  item = !item;
}

void setup(){
  item = true;
  pinMode(2, OUTPUT);
  digitalWrite(2,LOW);
  button3.attachClick(attachClick3);
}

void loop(){
  button3.tick();
}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
pin12.value(0)
i = 0
while True:
    if pin4.value() == 0:
        i = 1 - i
        while pin4.value() == 0:
            time.sleep_ms(20)
    if i == 0:
        pin12.value(0)
    elif i == 1:
        pin12.value(1)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

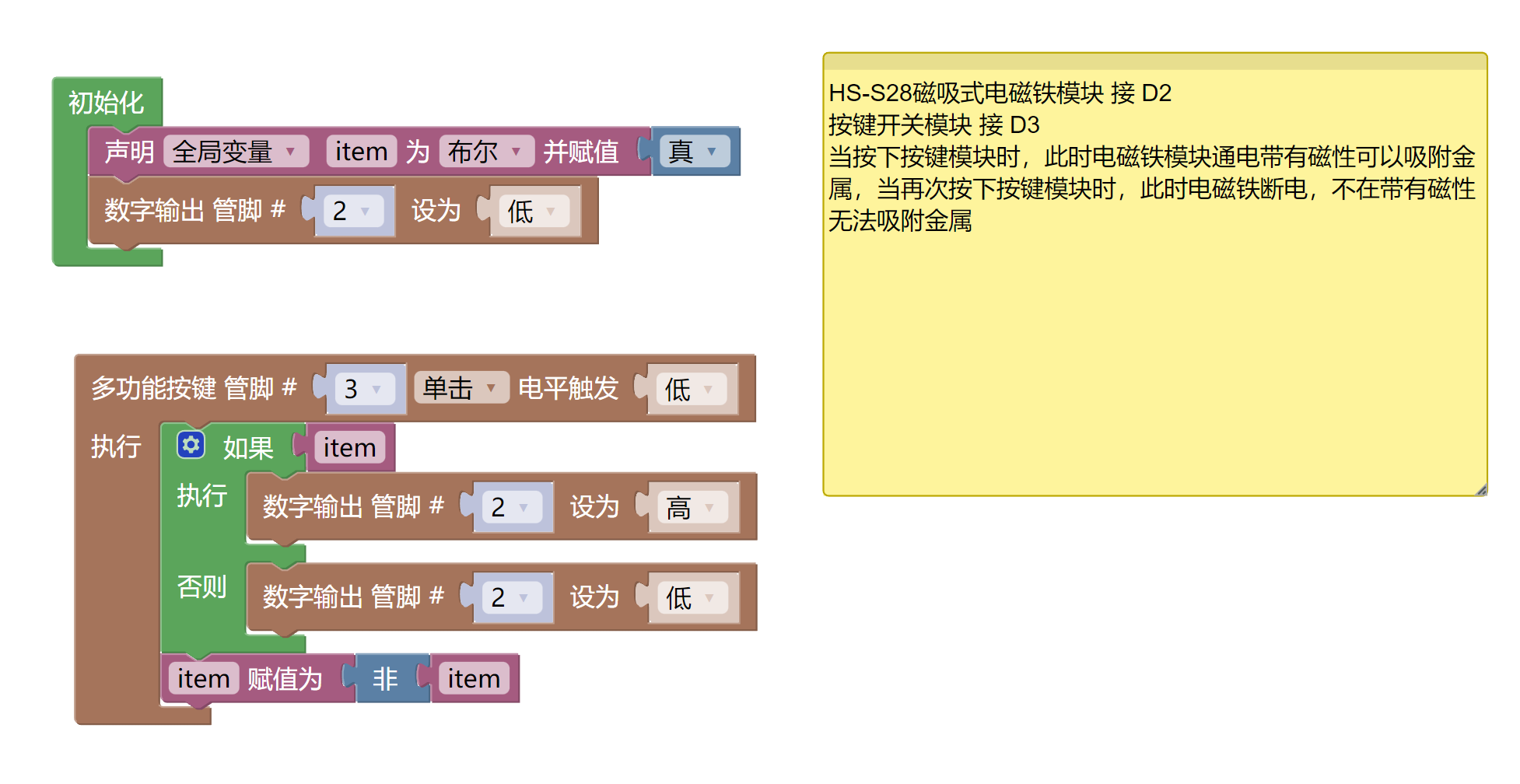

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

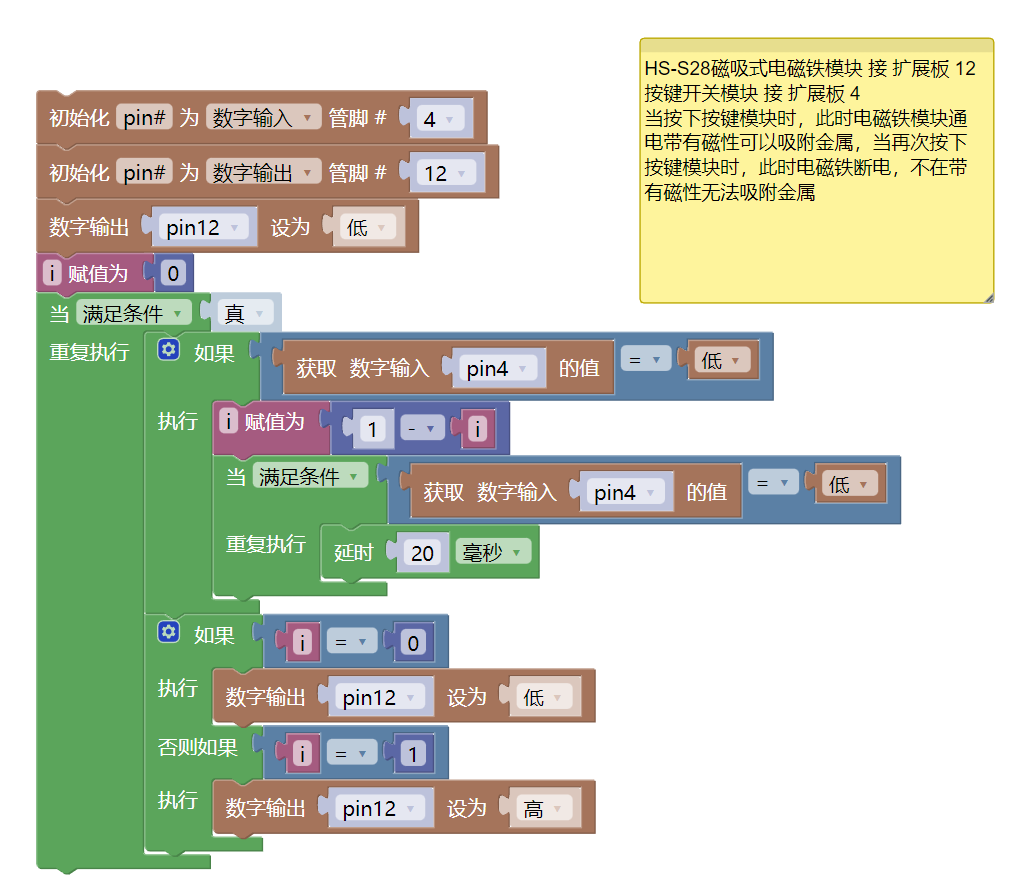

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

HELLO STEM UNO R3 Entwicklungsplatine *1
HELLO STEM UNO R3 P Erweiterungsplatte *1
USB type-c Datenkabel *1
Kleber magnetischer Elektromagnetmodul (HS-S28P) *1
Tastenschaltermodul (HS-KEY1L) *1
PH2.0 3P Dupont-Kabel *2

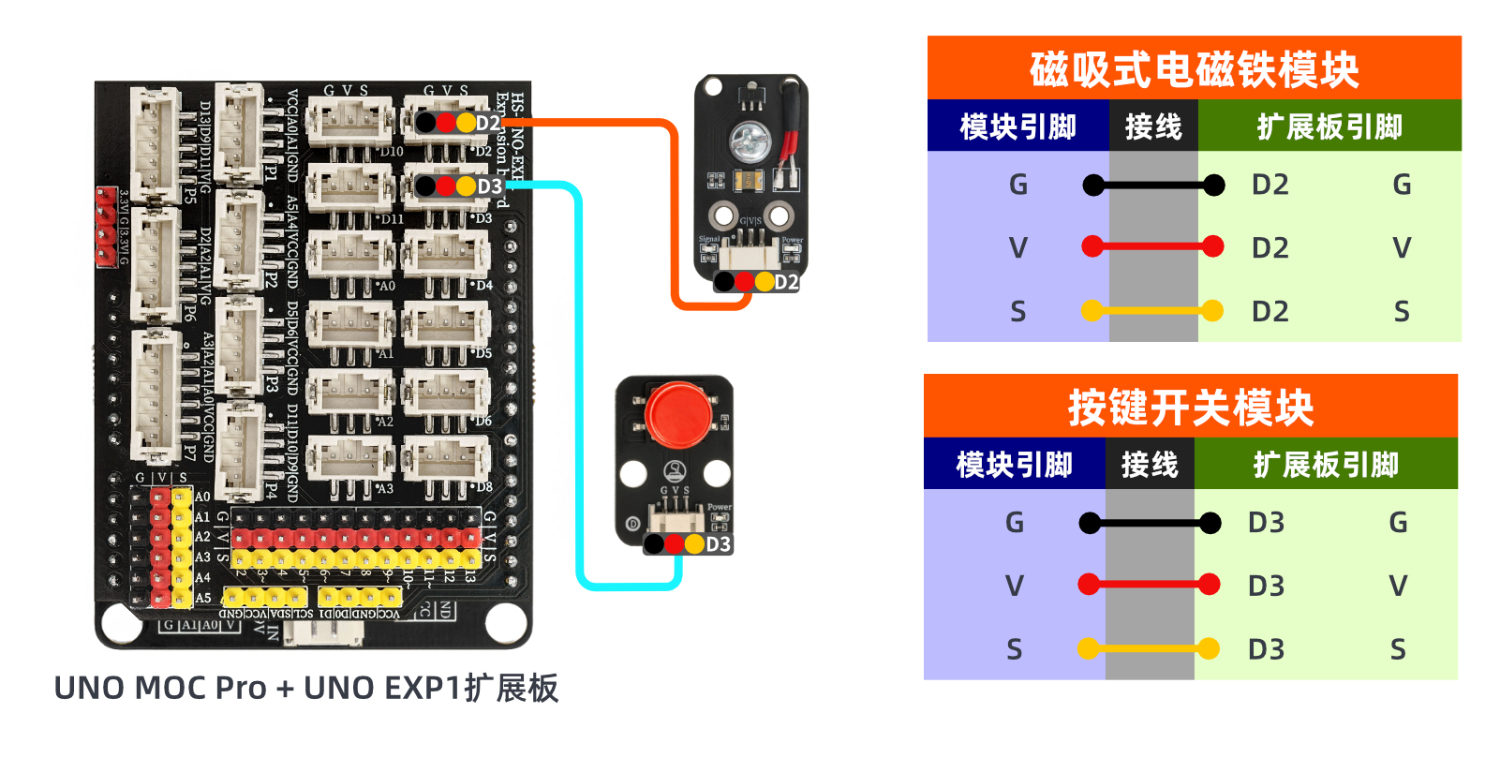

Schaltplan der Leitung:

ESP32-Umgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

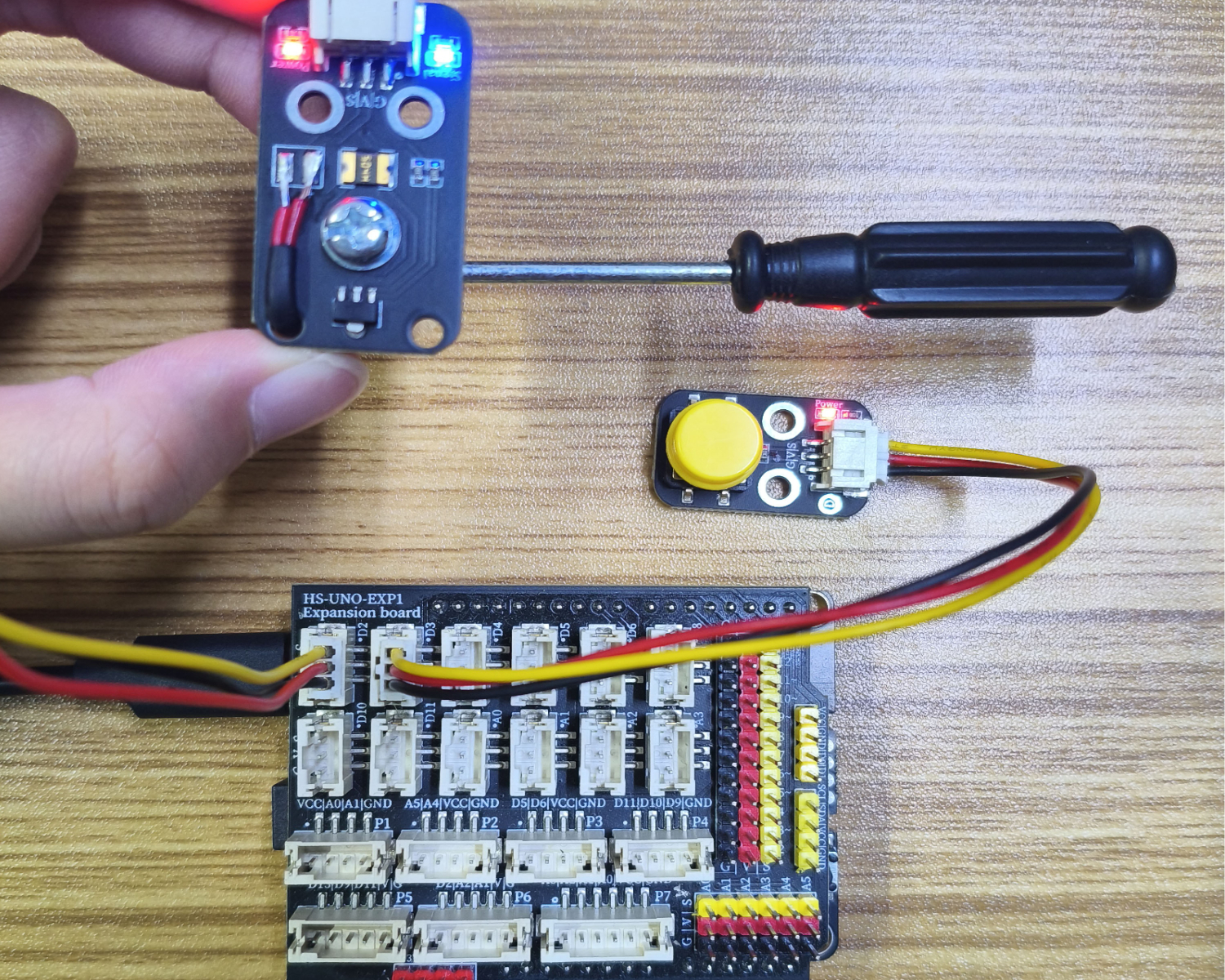

10、Testergebnis

Arduino UNO Testergebnis：

Das Gerät ist angeschlossen und das Programm auf die Entwicklungsplatine programmiert. Nach dem Drücken der Taste leuchtet die blaue LED des Magnetspule-Moduls auf, und der Magnete ist elektrisch geladen und kann Metallmaterialien anziehen. Wenn Sie noch einmal drücken, erlischt die blaue LED und der Magnete kann keine Metallmaterialien anziehen.

ESP32 Python Testergebnisse:
