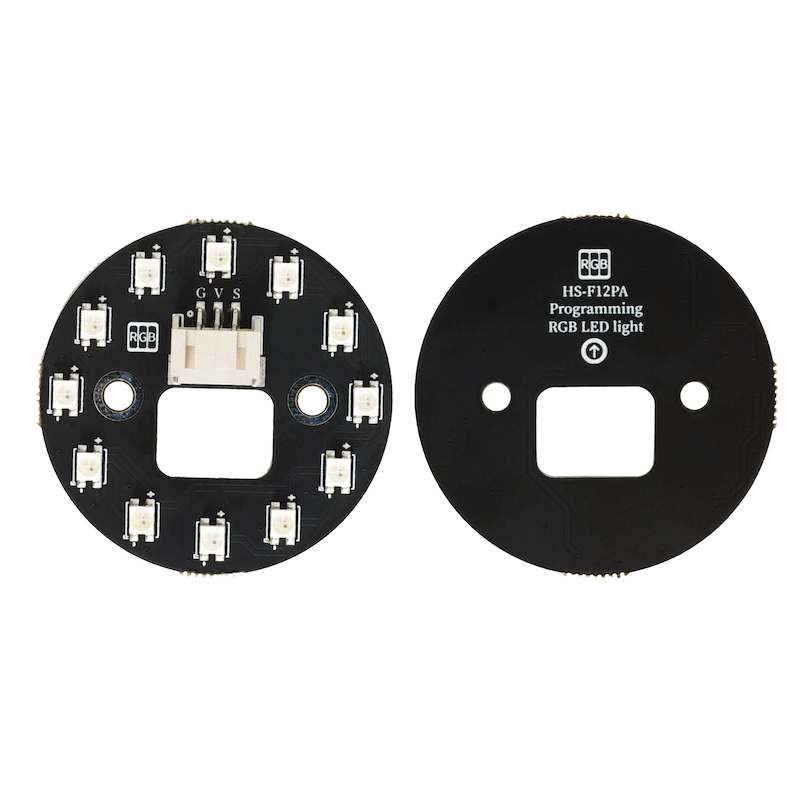

HS-F12PA RGB-LED-Ringlicht

1、Einführung

2、Schemazeichnung

Programmierung RGB-Ringlicht - HS-F12PA SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: 3P PH2.0 Steckverbindung oder 3P PH2.0 Steckverbindung auf Dupont-Kabel umstellen

• Montageart: Doppelbolzenfixierung

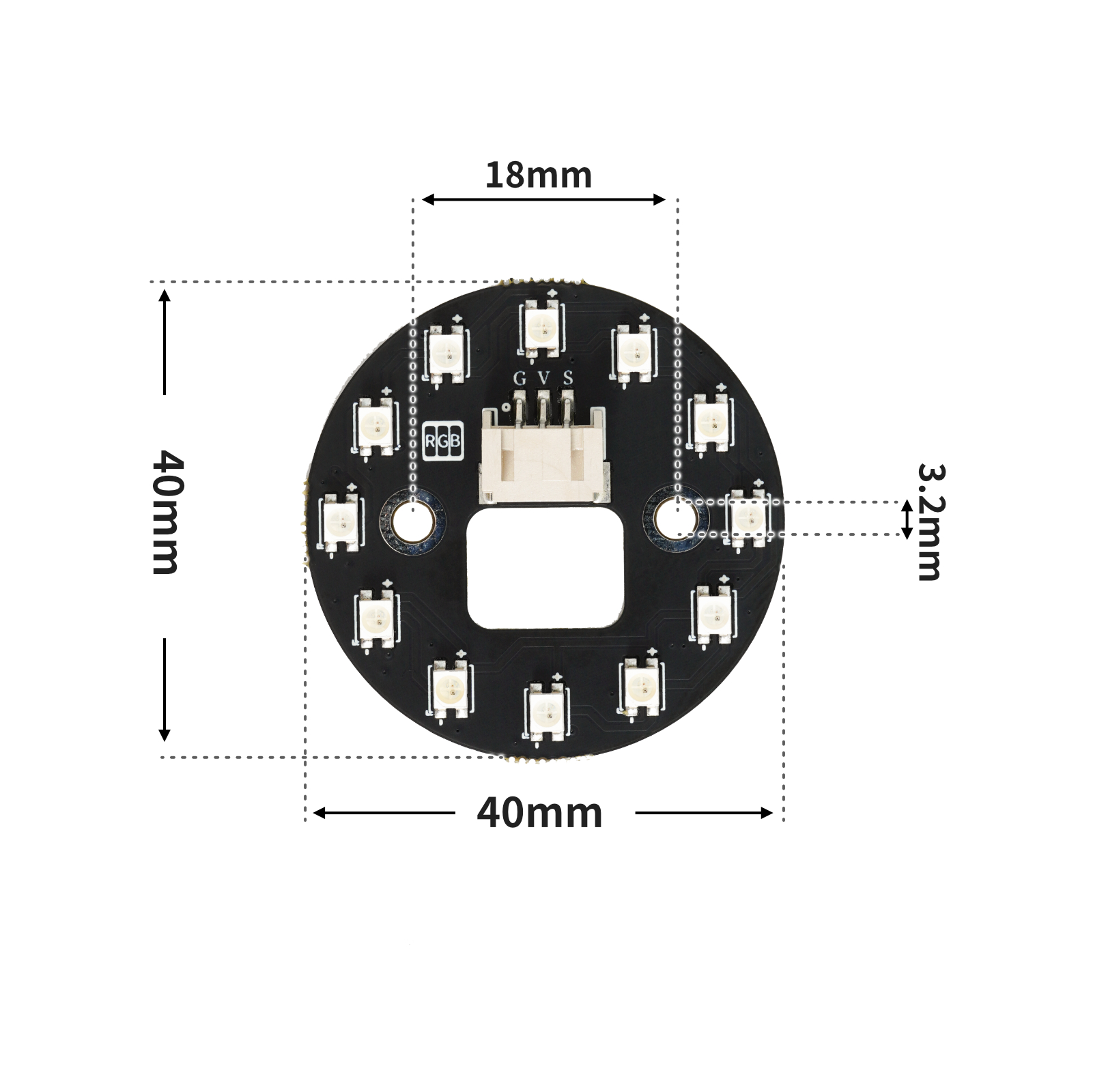

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel rgb_display_10 = Adafruit_NeoPixel(12,10,NEO_GRB + NEO_KHZ800);

void setup(){
  rgb_display_10.begin();
}

void loop(){
  for (int i = 1; i <= 12; i = i + (1)) {
    rgb_display_10.setPixelColor((i)-1, ((((i * 21) & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0));
    rgb_display_10.show();
    delay(200);
    rgb_display_10.setPixelColor((i)-1, (0xffff00));
    rgb_display_10.show();
    delay(200);
  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import neopixel
import time


rgb = neopixel.NeoPixel(machine.Pin(2), 12)
while True:
    for i in range(0, 12, 1):
        rgb[i] = (100, 0, 0)
        rgb.write()
        time.sleep(1)
    for i in range(0, 12, 1):
        rgb[i] = (0, 0, 0)
        rgb.write()
        time.sleep(1)

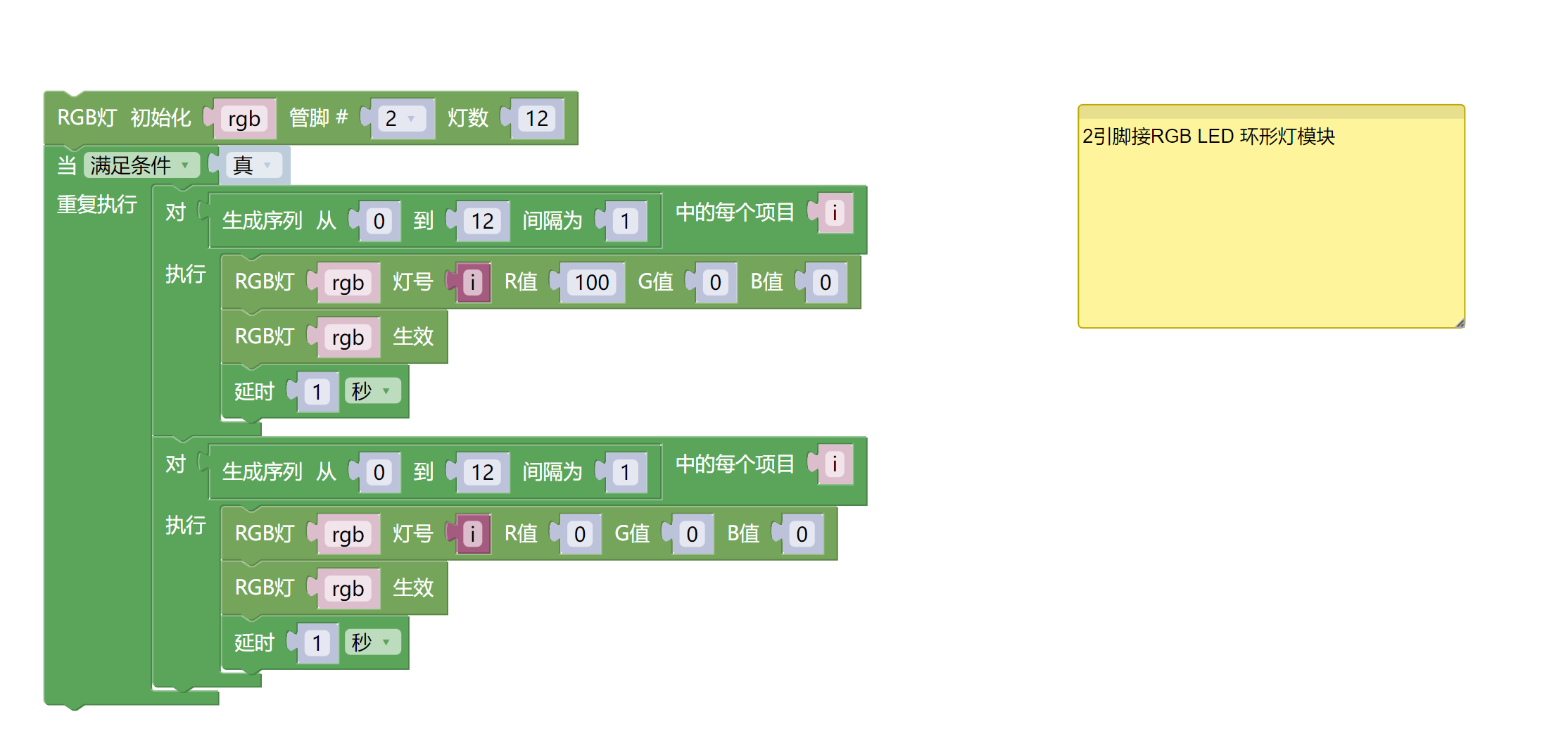

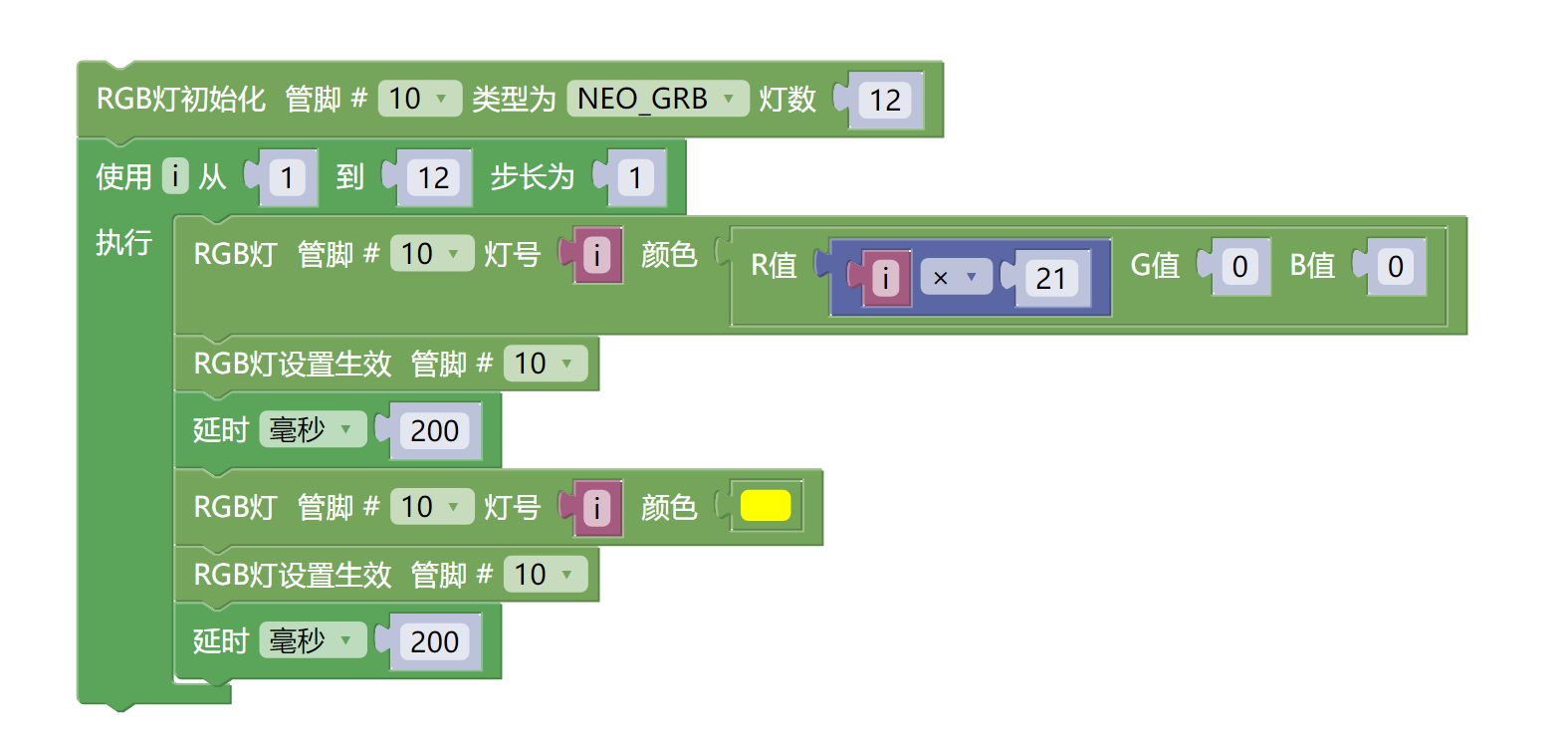

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• RGB LED-Ringlichtmodul (HS-F12PA) *1

• 3P PH2.0 Steckverbinder oder 3P PH2.0 Steckverbinder auf Dupont-Kabel umgewandelt

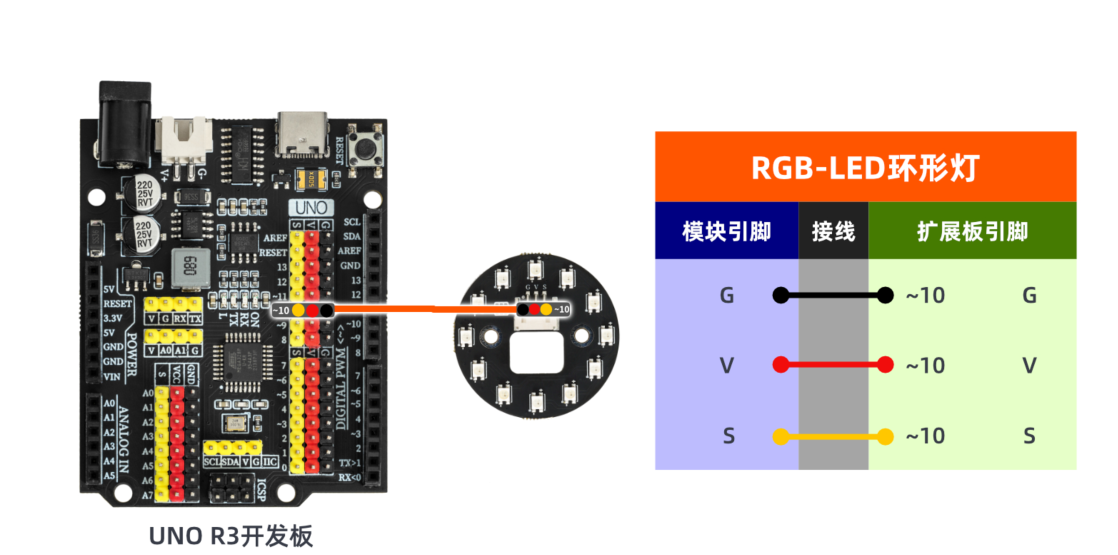

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

Arduino UNO Testergebnis：

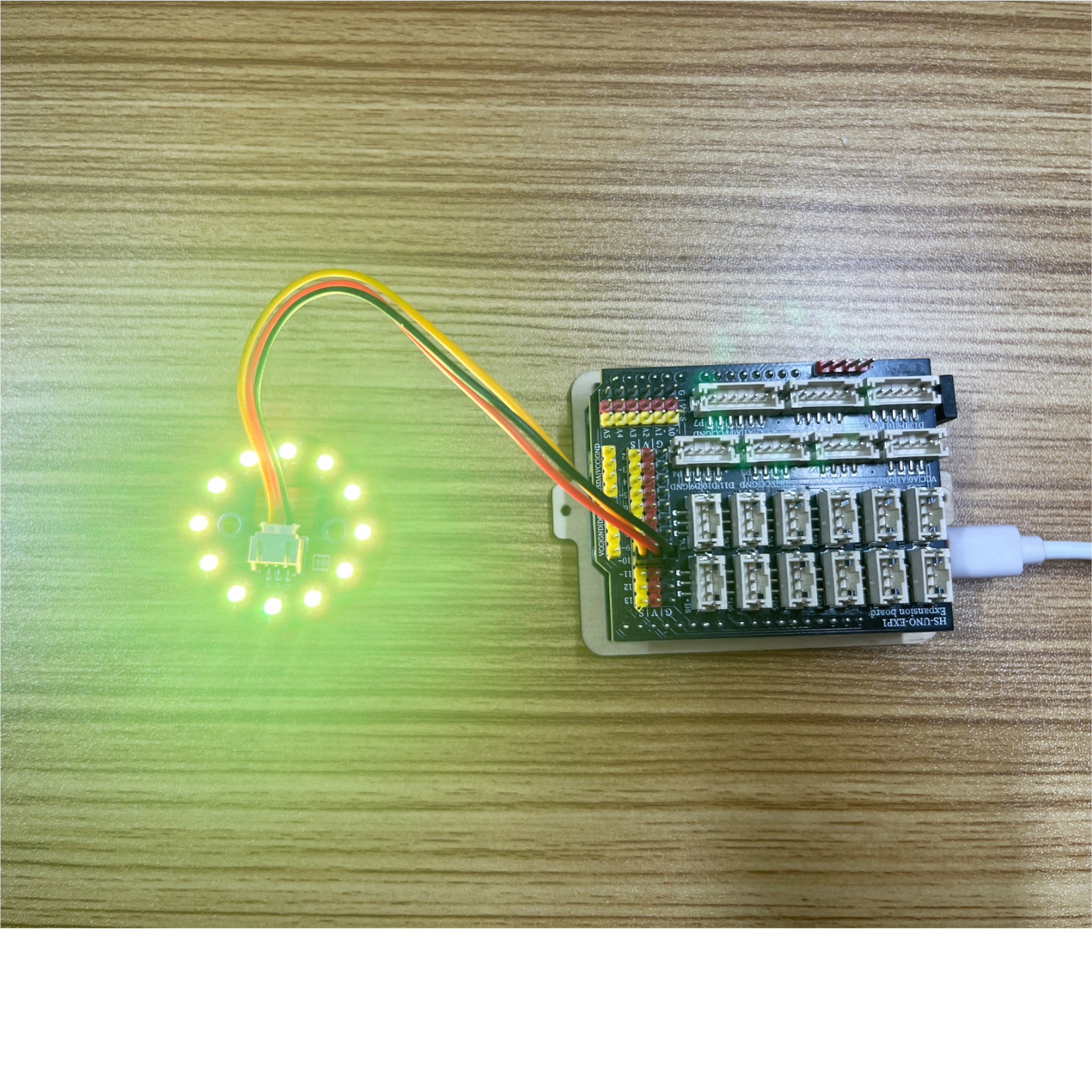

Nachdem die Kabel des Geräts verbunden sind, laden Sie das obige Programm auf die Arduino UNO-Entwicklungsplatine hoch, und Sie werden sehen, dass die LEDs des Ringlichts einzeln in gelb leuchten, und nach und nach die roten LEDs in Reihe leuchten, was ein Flusslicht-Effekt ergibt.

ESP32 Testergebnis:

Wird aktualisiert...
