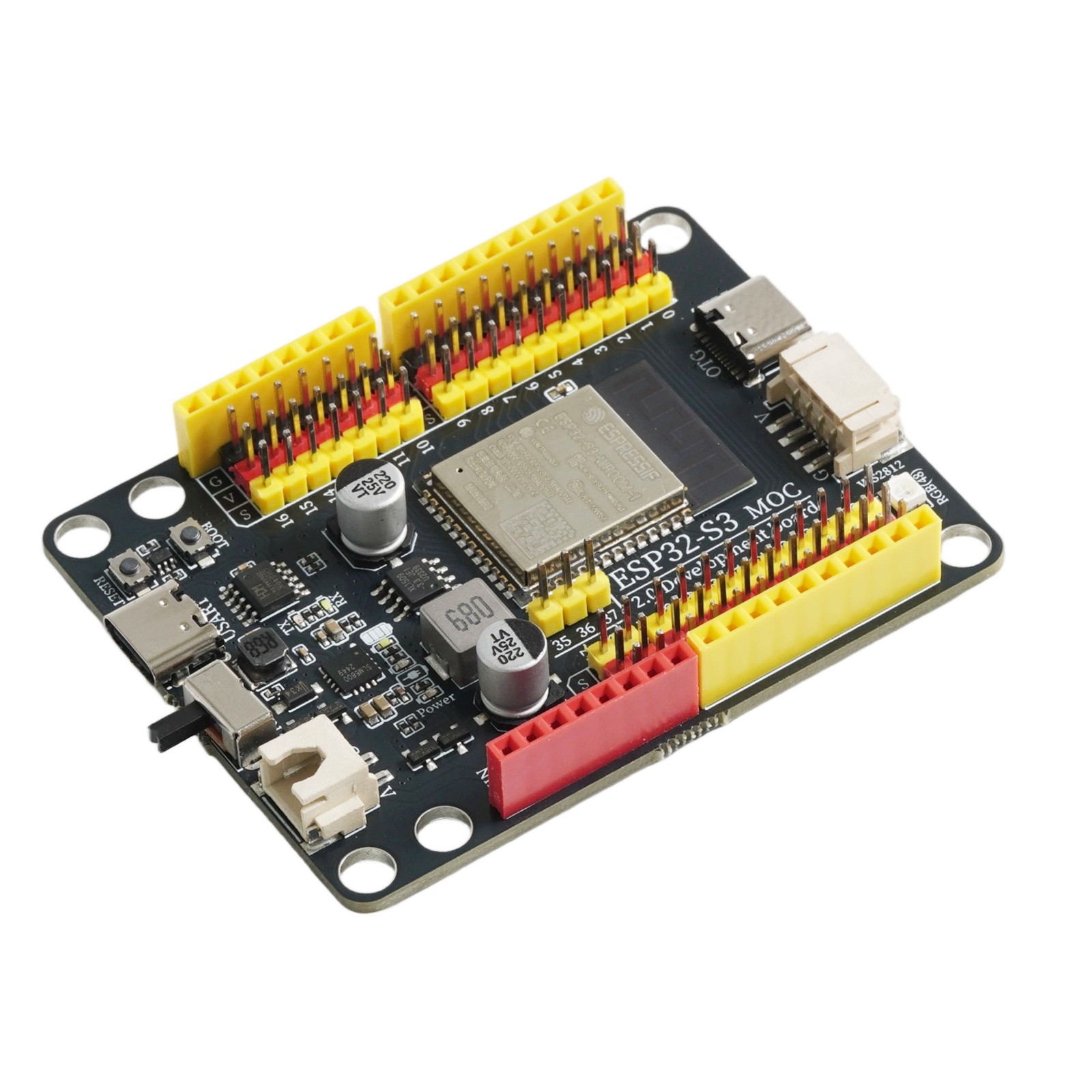

1、Einführung
Der ESP32-S3 ist ein integrierter MCU-Chip mit 2.4 GHz Wi-Fi und Bluetooth 5 (LE), der den Langstreckenmodus (Long Range) unterstützt.Der ESP32-S3 ist mit einem Xtensa® 32-Bit LX7 Dual-Core-Prozessor ausgestattet, der eine Taktfrequenz von bis zu 240 MHz hat, 512 KB SRAM (TCM) integriert und über 45 programmierbare GPIO-Pins und vielfältige Kommunikationsanschlüsse verfügt.Der ESP32-S3 unterstützt einen größeren, schnellen Octal SPI Flash und externe RAM, unterstützt die Konfiguration von Daten- und Befehls-Cachen durch den Benutzer.ESP32-S3-WROOM-1-N16R8
Lexin offizieller Datenhandbuch:esp32-s3-wroom-1_wroom-1u_datenblatt_cn.pdf
2、Technische Spezifikationen
Mikrocontroller | ESP32-WROOM-32E |
Betriebsspannung | 3,3V |
Eingangsspannung (empfohlen) | 6-12V（DC Gleichstrom） |
Digitale Pin | 29 Stück |
Simulations-Eingangs-Pin | 18 Stück |
Download-Interface | USB-Typ-C |
WIFI | 2,4 GHz Wi-Fi (802.11b/g/n) |
Bluetooth-Standard | Bluetooth 5 Modul |
Chips Clock Frequency | 240 MHz |
Erweiterter Flash | 16 MB |
SRAM | 512 KB |
RTC SRAM in Deutsch | 16 KB in Deutsch |
integrierte ROM in Deutsch | 384 KB |
3、Eigenschaften
1、使用的是莱克斯公司2024年发布的原装全新ESP32-S3-WROOM-1模块
2、stärkere Stromversorgung, G|V kann eine maximale Ausgangsleistung von 3,3V 40mA bieten
3、Einbaugeschlossene Sicherungsschaltung und Spannungsquellenauswahl
4、Type-C-Kommunikationsinterface, keine Unterscheidung zwischen Plus und Minus erforderlich, einfacher zu verwenden

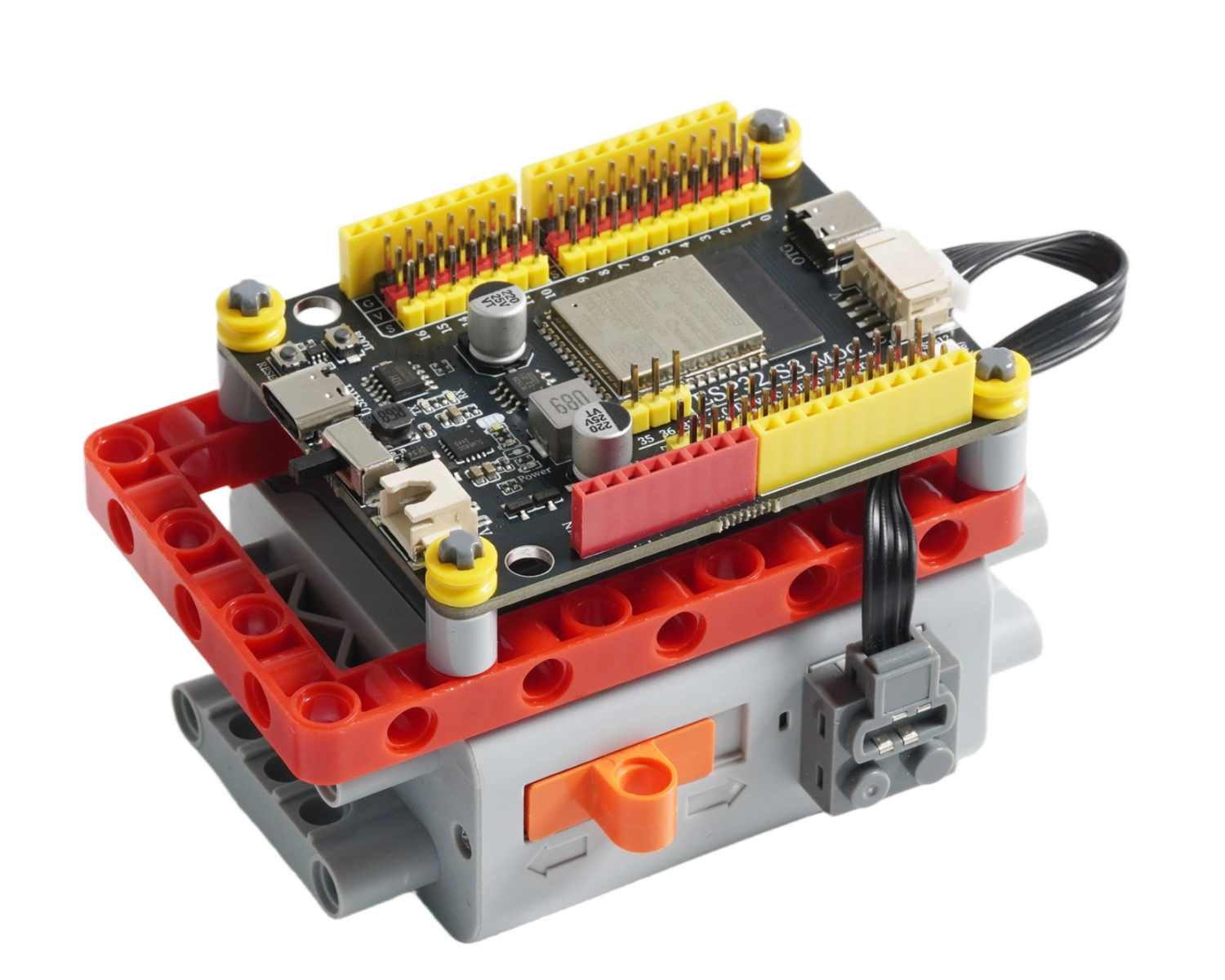

5、Unterstützt den Lego-Batteriebox-Eingangsstecker, ermöglicht 6-12VDC-Eingang
6、G|V|S Ausbaustiftanschluss mit 2,54 mm Spacing auf der Platine, ohne Erweiterungsplatine zu verwenden

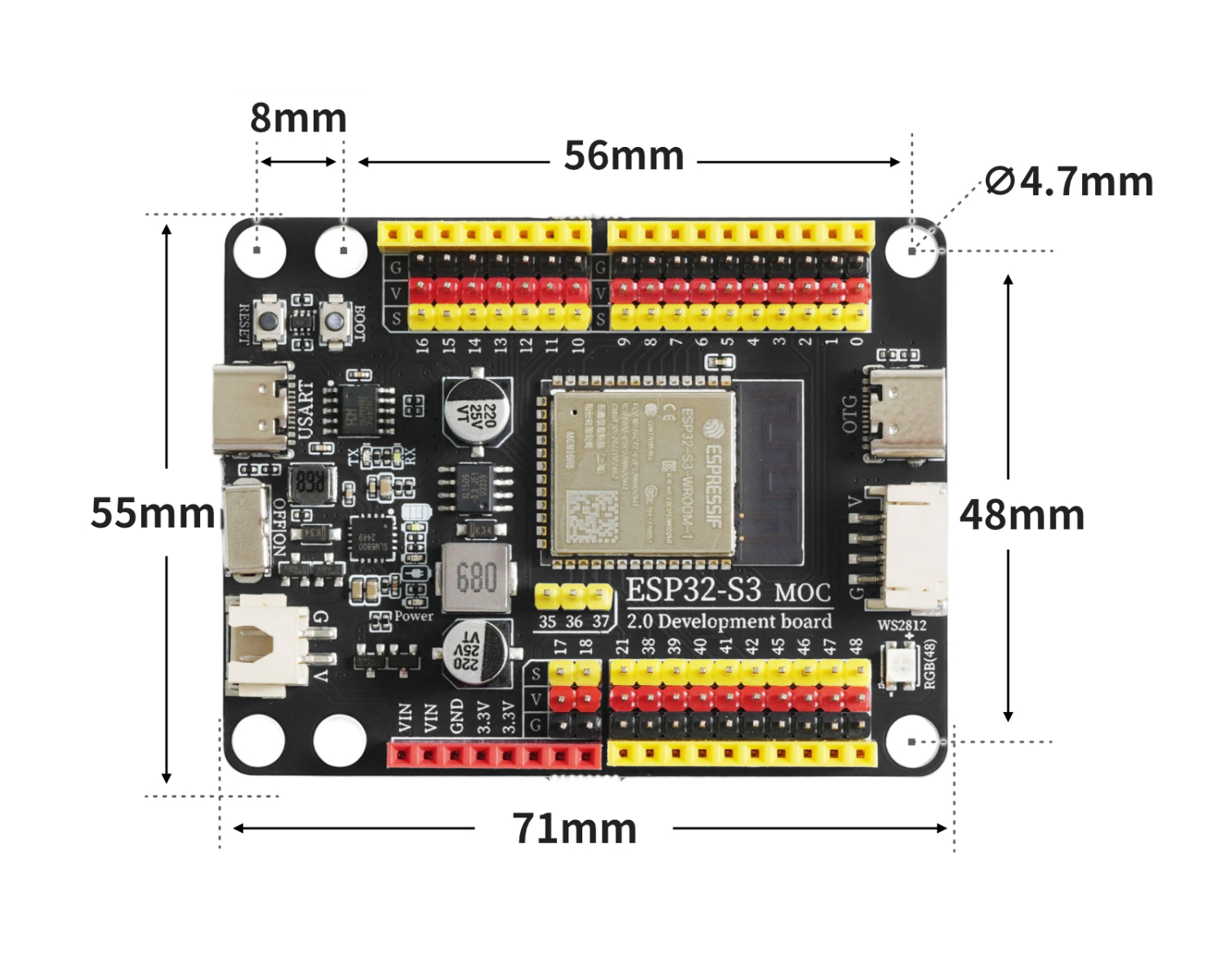

4, Platinegröße

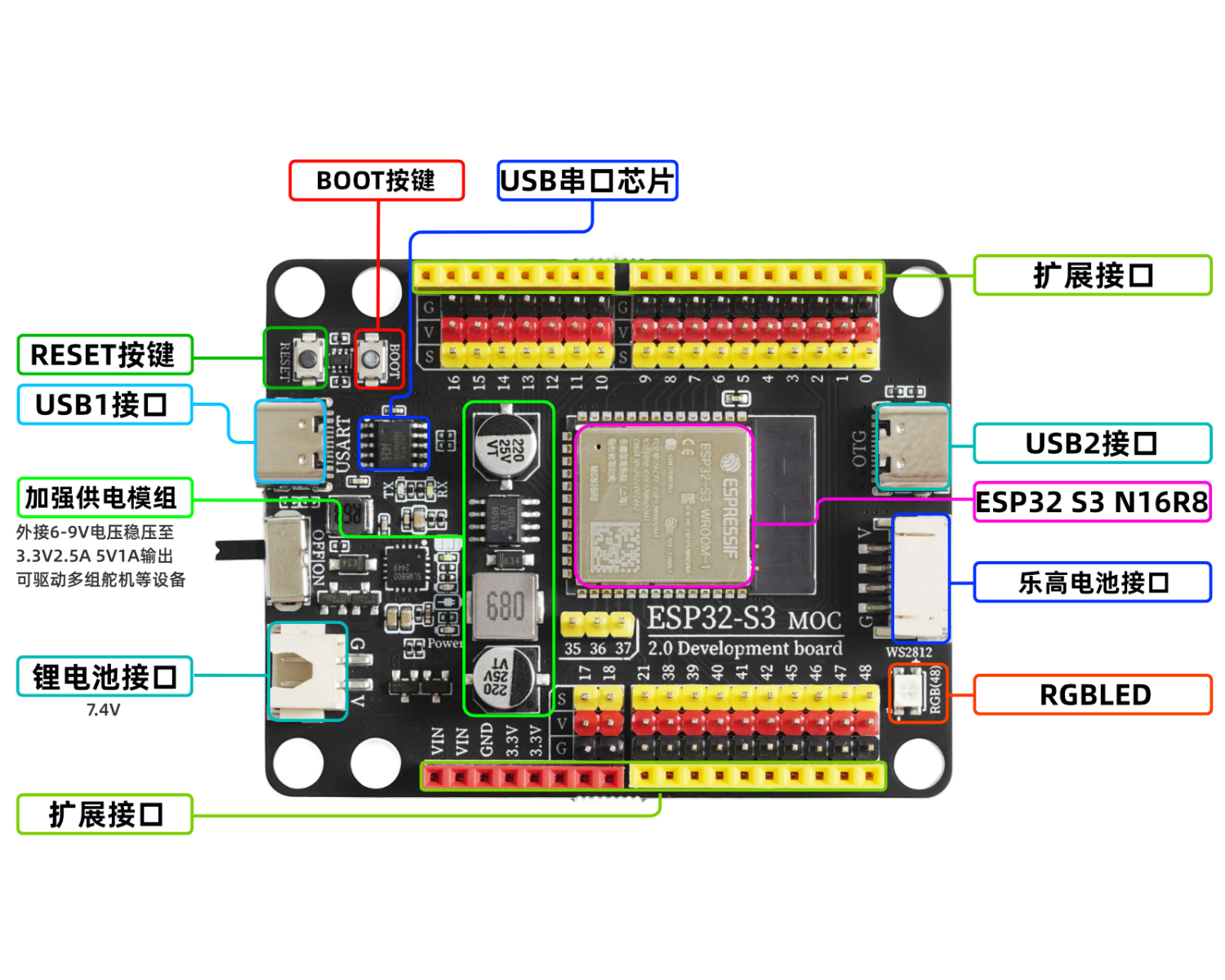

5、Entwicklungsboard-Decodierung
6、Treiber herunterladen und installieren
Windows 7, 8, 10, 11 System USB-Treiber Herunterladen und Installationsmethoden:Klicken Sie zum Anzeigen
Mac OS Systems USB Treiber Herunterladen：CH34X USB-Serie Mac OS Treiber Download- und Installationsanleitung

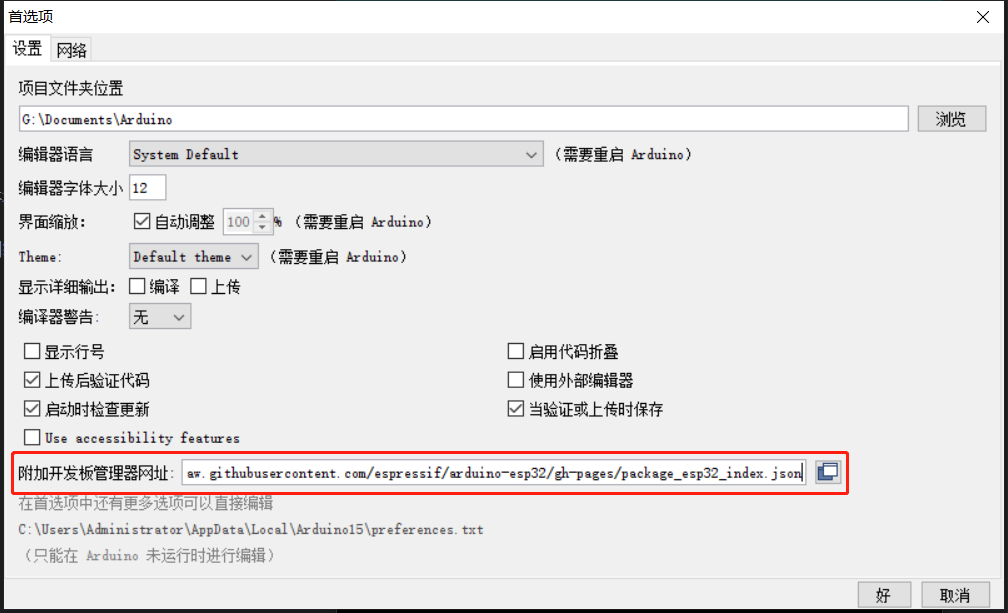

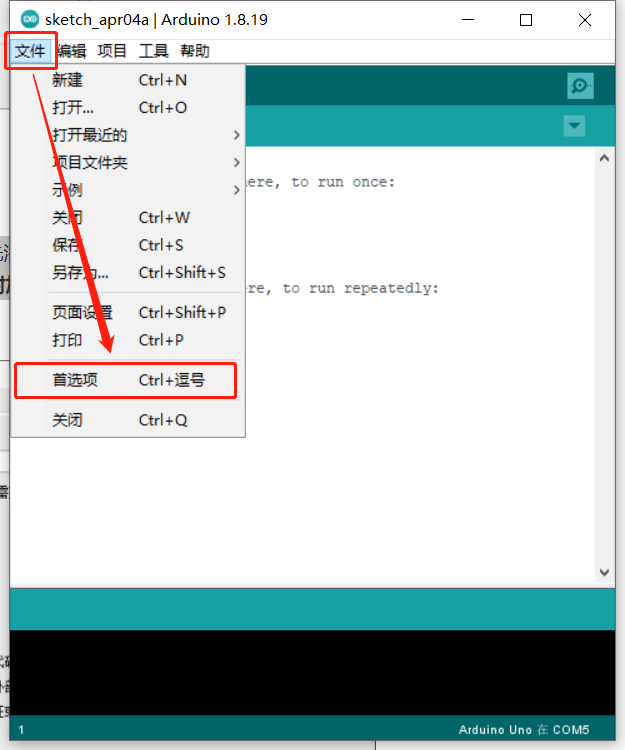

Kopieren und fügen Sie den folgenden Link in die URL der zusätzlichen Entwicklungskarte-Verwaltung ein：

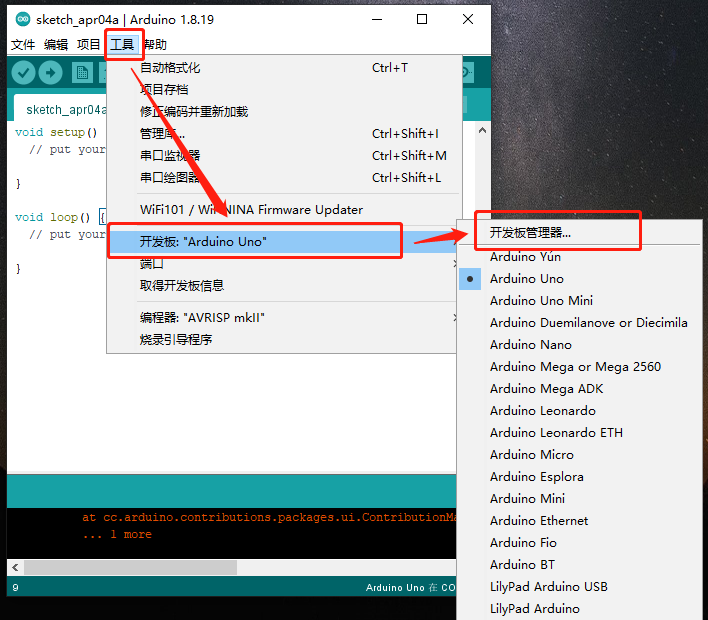

Bitte installieren Sie das ESP32-Entwicklerboard, wählen Sie im Menü Werkzeuge -> Entwicklerboard-Manager...

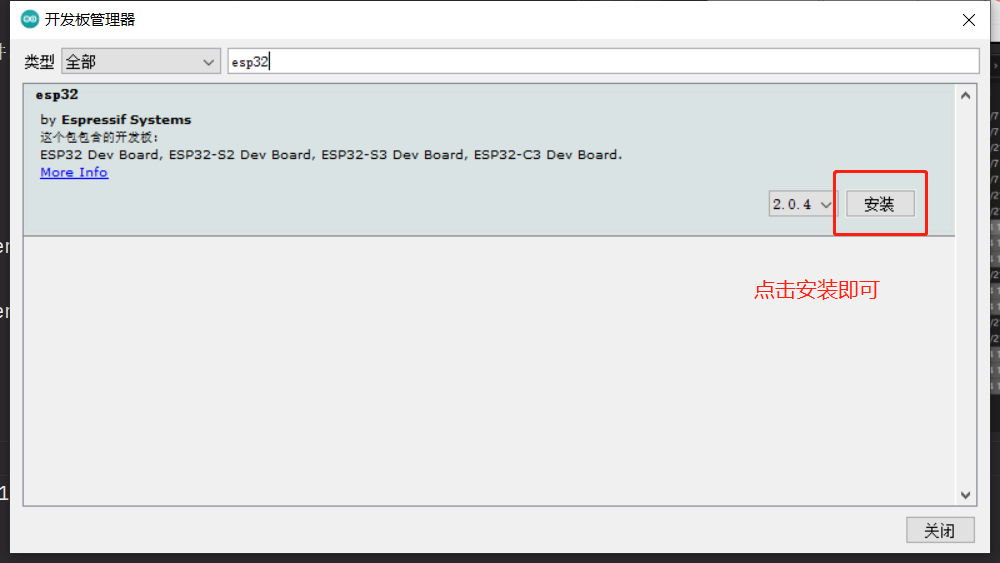

In der Suchleiste suchen Sie nach esp32, Sie können die esp32-Bibliothek sehen, wählen Sie die neueste Version aus, klicken Sie auf Installieren und warten Sie auf die Installation ab.

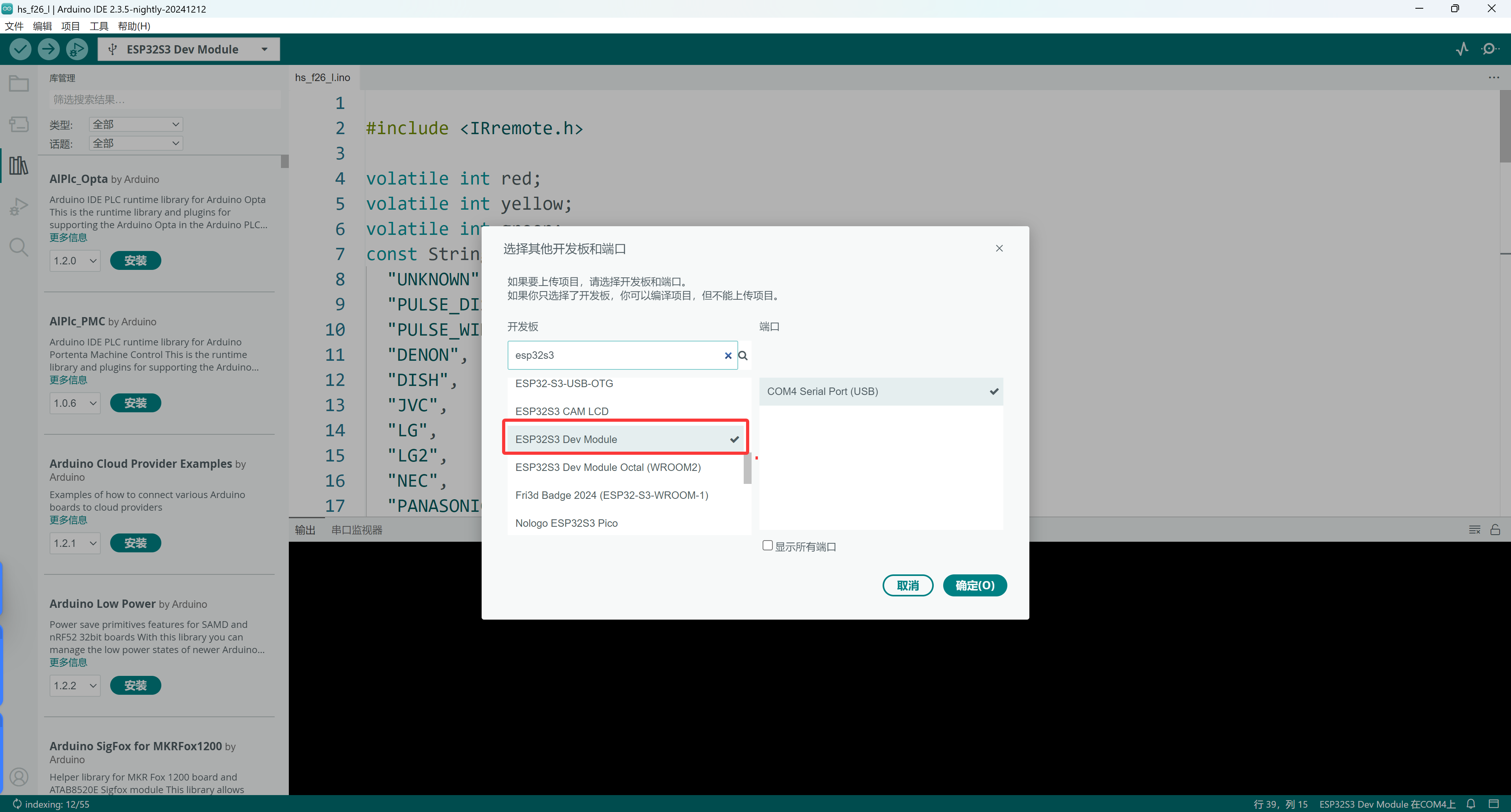

Wählen Sie die entsprechende Entwicklungsplatine ESP32-S3 Dev Modul, wählen Sie den entsprechenden Port für ESP32-S3

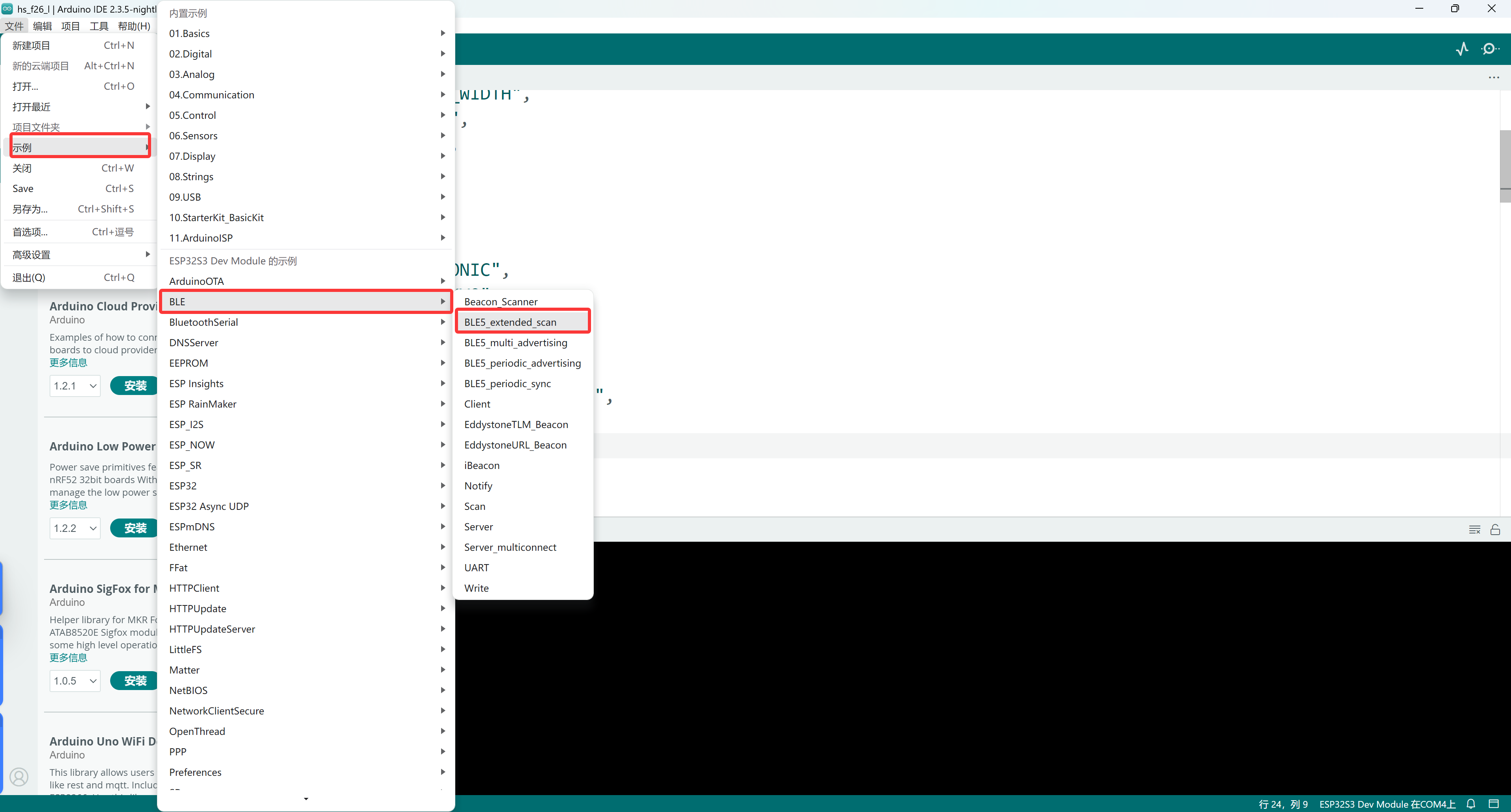

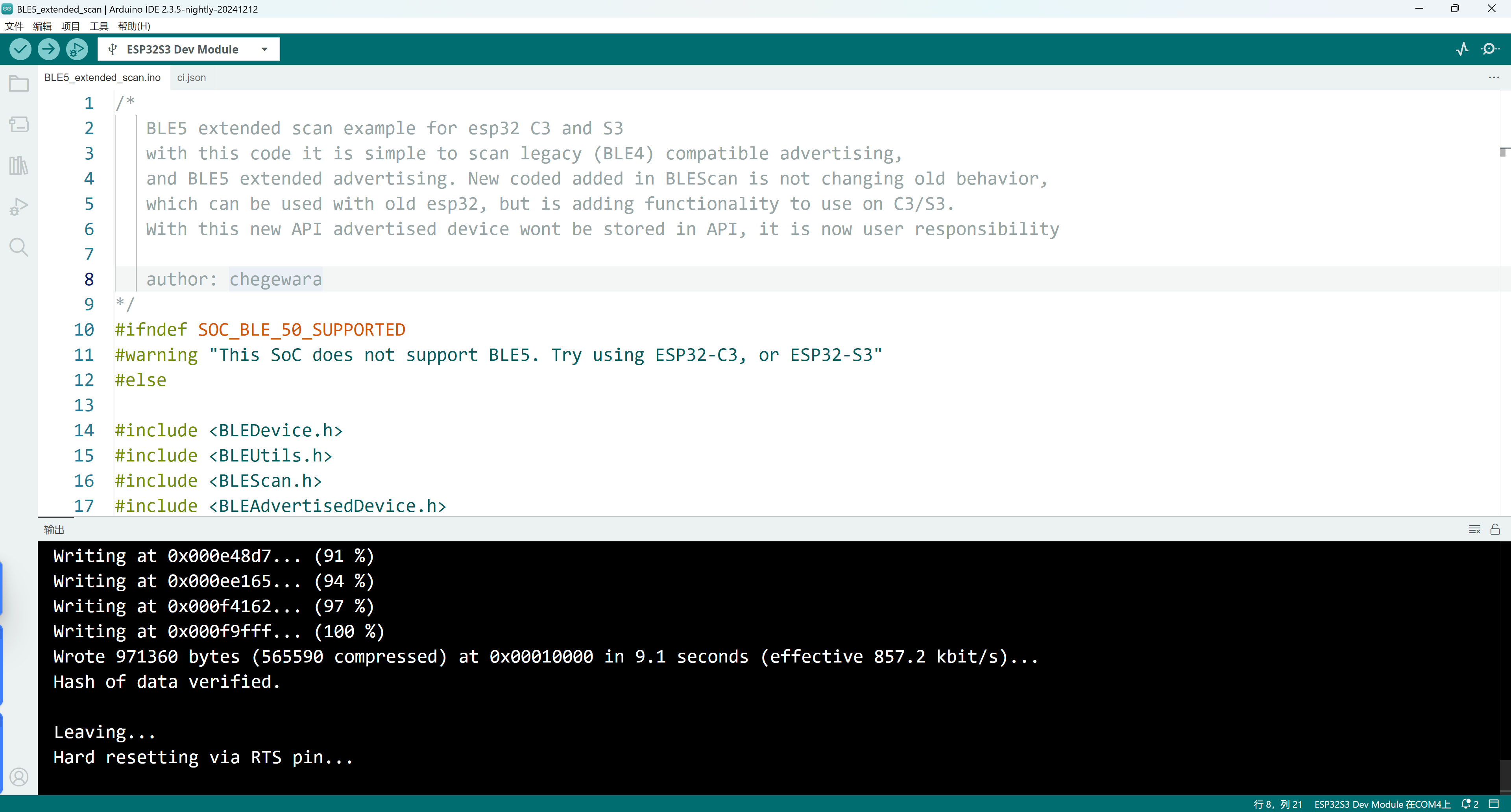

Letzten Endes finden wir den offiziellen Beispielcode zum Hochladen.
Häufig gestellte Fragen: Lösungsansatz für Uploadfehler: Alle Module, die an der Entwicklungsplatine angeschlossen sind, abnehmen.
