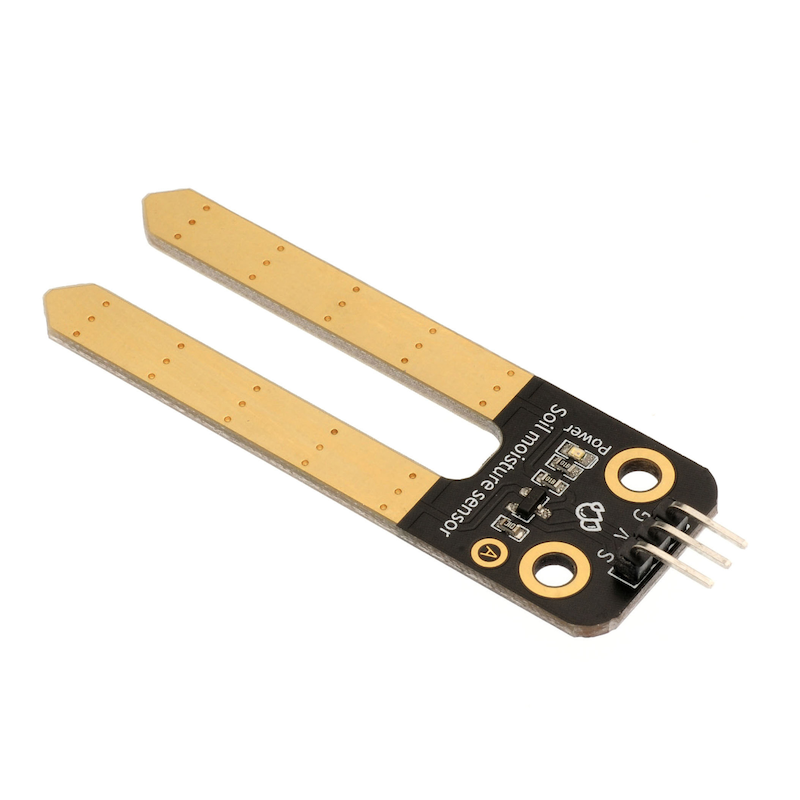

1、Einführung
Der Modul für den Feuchtigkeitssensor der Erde hat zwei Kupferstreifen, die als Sensor探头 sind.Wenn sie in den Boden eingesetzt werden, können sie die Feuchtigkeit im Boden erkennen.Der Boden ist feucht, je besser die Leitfähigkeit, desto niedriger ist die Leitfähigkeit zwischen ihnen.Der Boden ist trocken, daher ist die Leitfähigkeit relativ schlecht, daher ist der Widerstand zwischen ihnen höher.Es ist ein Simulator-Sensor, daher erhalten wir den Spannungswert über den Simulator-Eingang.Weil die Feuchtigkeit des Bodens in verschiedene Stufen unterteilt werden kann, ist es bei der Verwendung eines Feuchtigkeitssensors für ein automatisches Bewässerungssystem bequem zu nutzen.
2、Schemazeichnung
Bodentuchtensor-HS-S33A SchaltplanKlicken Sie zum Anzeigen
3、Modulparameter
Pinbezeichnung | Beschreibung |
|---|---|
G | GND（Spannungsversorgungsminus） |
V | VCC（Spannungsversorgungsplus） |
S | Simulations-Signal-Pin |
Spannungsversorgung: 3.3V / 5V
Verbindungsways: 2.54mm Reihenstecker
Montageart: Doppelbolzenfixierung

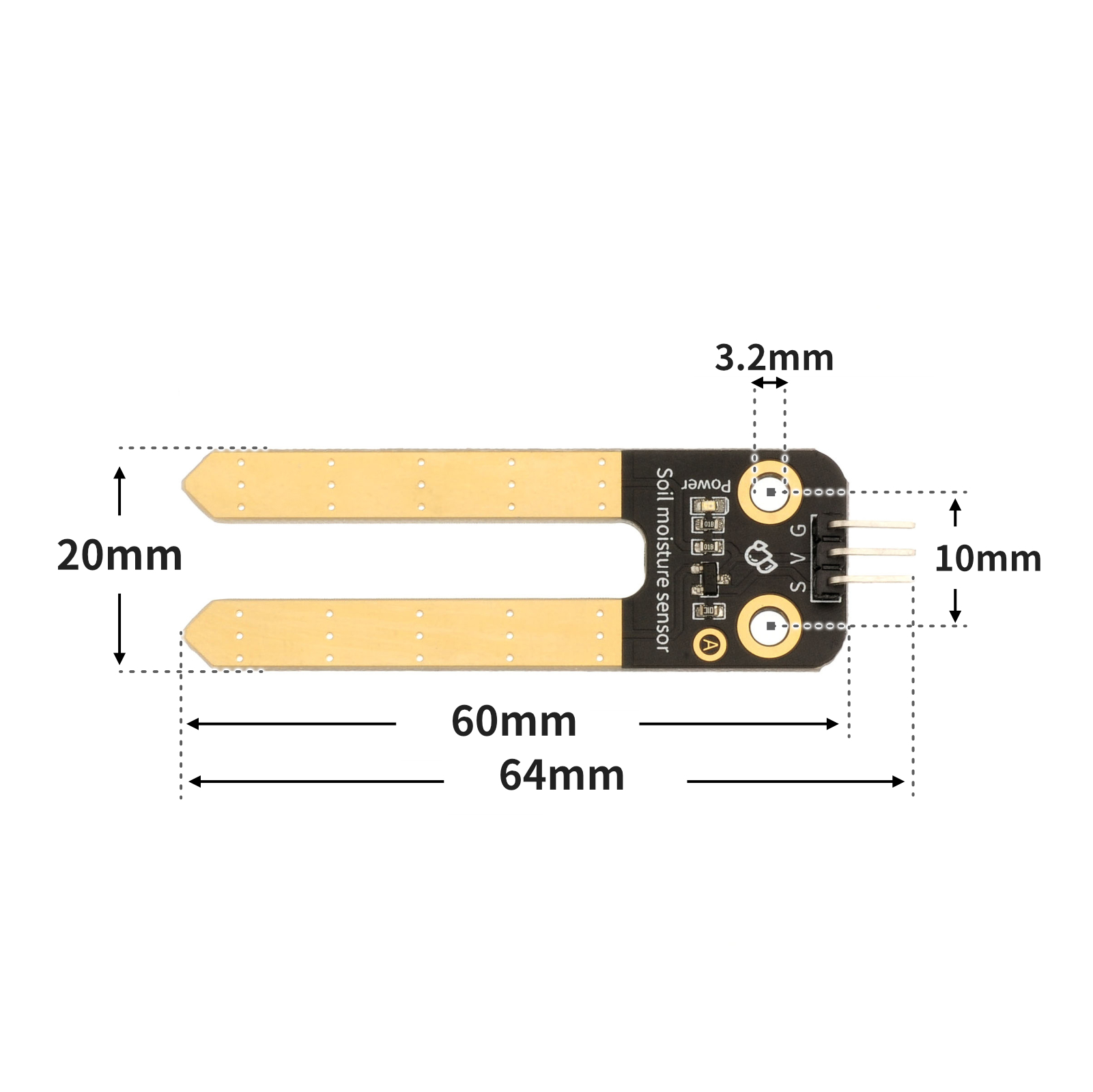

4, Platinegröße
5、Arduino IDE Beispielprogramm
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen
Beispielprogramm (UNO-Entwicklerboard):
void setup(){
Serial.begin(9600);
pinMode(A0, INPUT);
}
void loop(){
delay(1000);
Serial.println(analogRead(A0));
}6、ESP32 Python Beispiel (für Mixly IDE /米思齐)
Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen
示例程序（ESP32-Python）：
import machine
import time
adc32 = machine.ADC(machine.Pin(32))
while True:
print(adc32.read_u16())
time.sleep_ms(200)7、米思齐 Mixly 示例程序（图形化语言） in Deutsch
Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen
Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen
8、Testumgebung Einrichtung
Testumgebung für Arduino UNO einrichten
Vorbereiten Sie die Komponenten:
HELLO STEM UNO R3 PRO Entwicklungsboard *1
USB type-c Datenkabel *1
Bodentrockenheits-Sensor-Modul (HS-S33A) *1
1P Mutter zu Mutter Dupont-Kabel *3 Stück oder 3P Mutter zu Mutter Dupont-Kabel *1 Stück

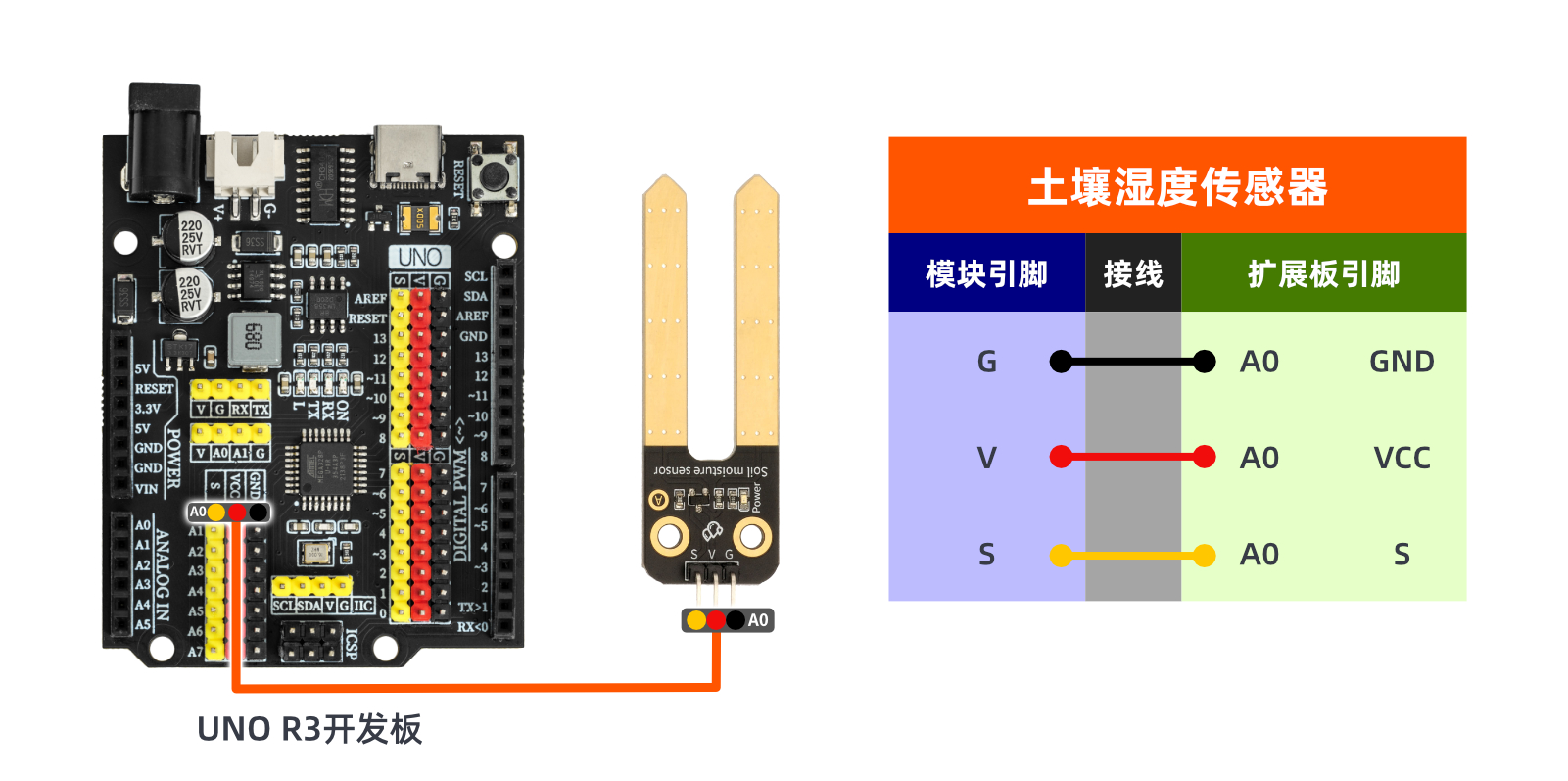

Schaltplan der Leitung:
ESP32 Testumgebung einrichten
Vorbereiten Sie die Komponenten:Wird aktualisiert...
Schaltplan der Leitung:Wird aktualisiert...
9、Video-Tutorial
Video-Tutorial:Klicken Sie zum Anzeigen

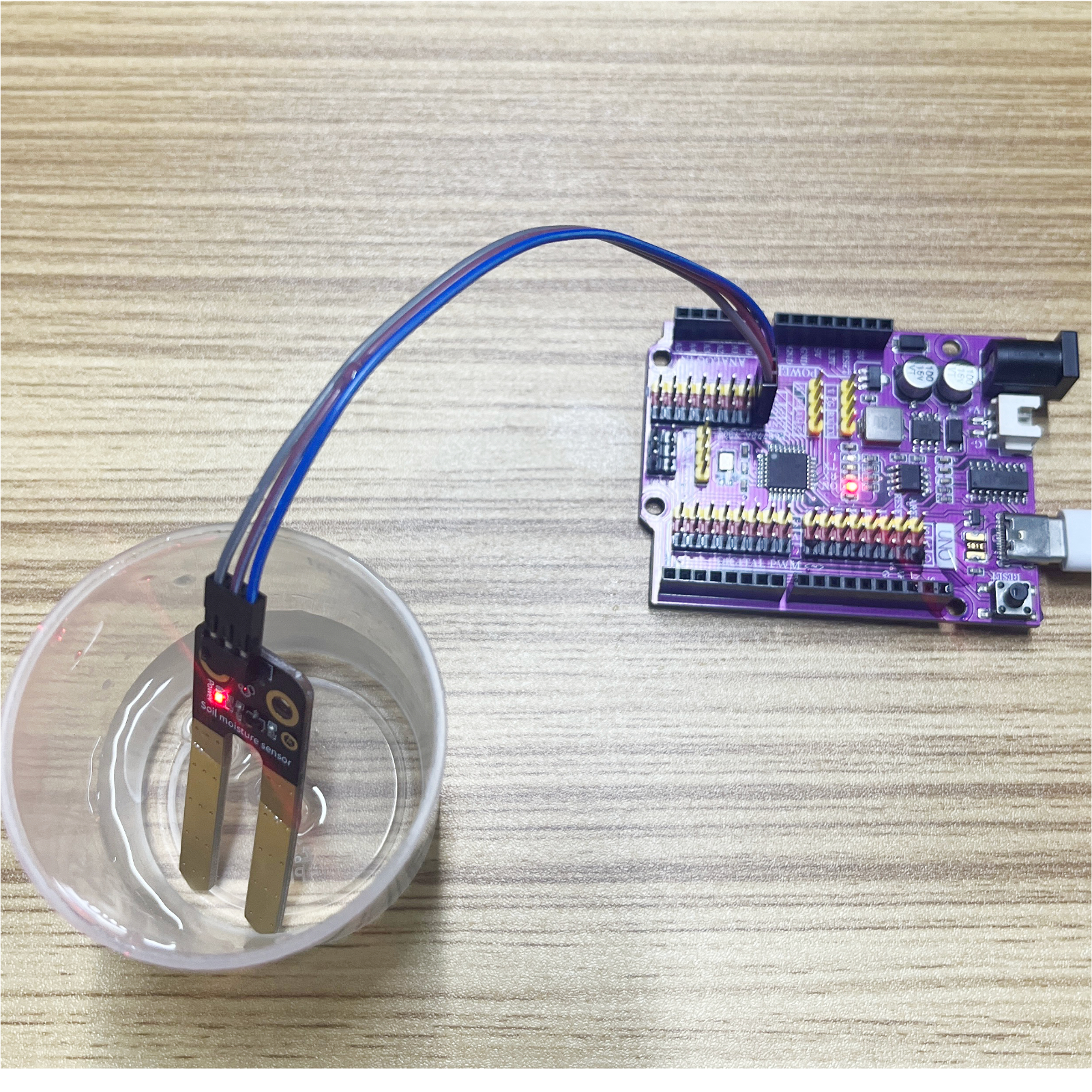

10、Testergebnis
Arduino UNO Testergebnis:
