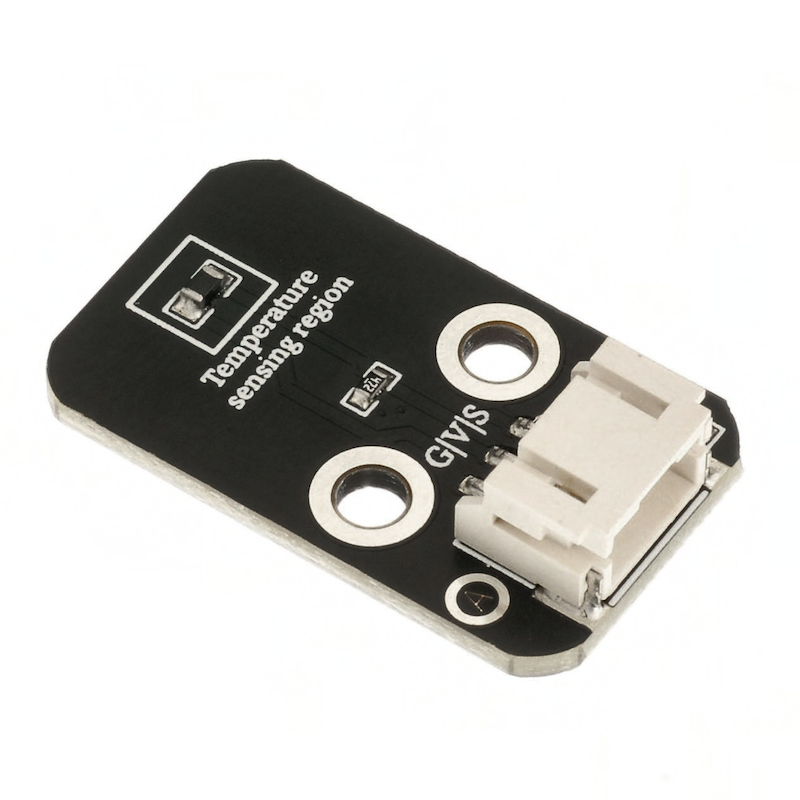

HS-S35P Thermosensor

1、Einführung

Thermistoren sind eine Klasse empfindlicher Bauteile und werden je nach Temperaturkoeffizient in positive Temperaturkoeffizienten-Thermistoren (PTC) und negative Temperaturkoeffizienten-Thermistoren (NTC) unterteilt.Der typische Merkmal eines thermischen Widerstands ist die Empfindlichkeit gegenüber der Temperatur, die unter verschiedenen Temperaturen unterschiedliche Widerstandswerte zeigt.Der thermische Widerstand von thermischen Widerständen mit positiver温度Koeffizient (PTC) nimmt mit steigender Temperatur zu, während der thermische Widerstand von thermischen Widerständen mit negativer温度Koeffizient (NTC) mit steigender Temperatur abnimmt. Sie gehören beide zu Halbleitern.

2、Schemazeichnung

Thermosensor-HS-S35P SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsart: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

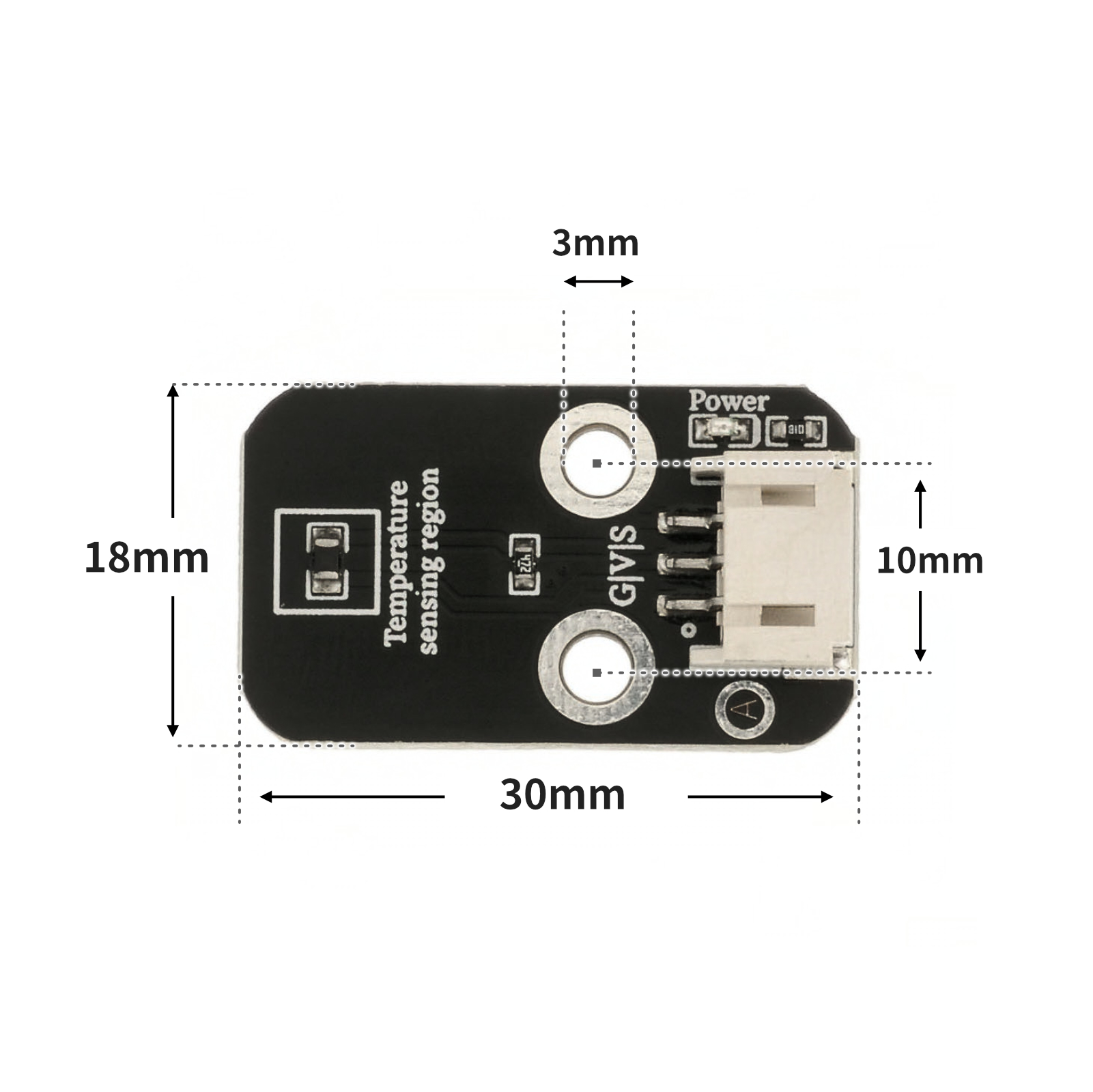

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile int value;//定义热敏传感器模拟值变量

void setup(){
  value = 0;
  Serial.begin(9600);//设置波特率
  pinMode(A0, INPUT);//定义A0为输入引脚
  pinMode(6, OUTPUT);//定义6为输出引脚
}

void loop(){
  value = analogRead(A0);//获取热敏电压模拟值
  Serial.print("Thermal Data：");
  Serial.println(value);//打印热敏电压模拟值
  if (analogRead(A0) > 380) {//判断热敏值是否大于380
    tone(6,196);//6号蜂鸣器响起

  }
  delay(200);
  noTone(6);//6号蜂鸣器不响

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import music


adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
    print(adc32.read_u16())
    if adc32.read_u16() > 40000:
        midi.pitch_time(440, 2000)

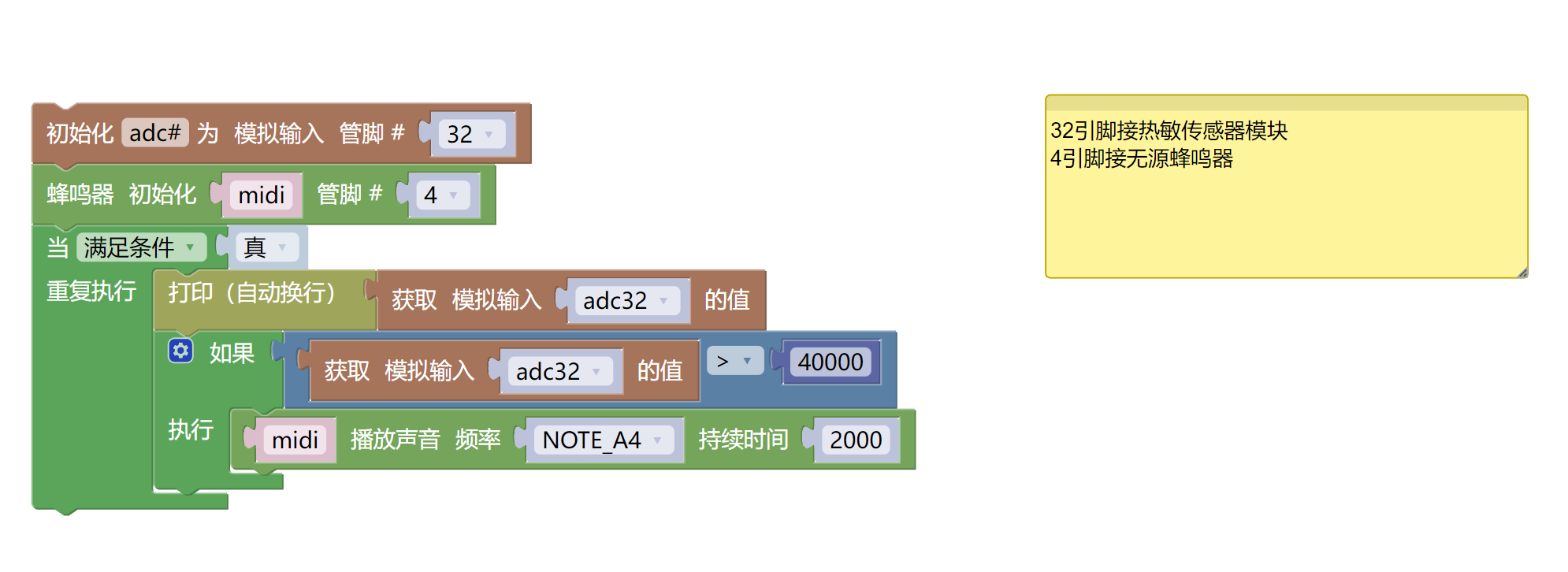

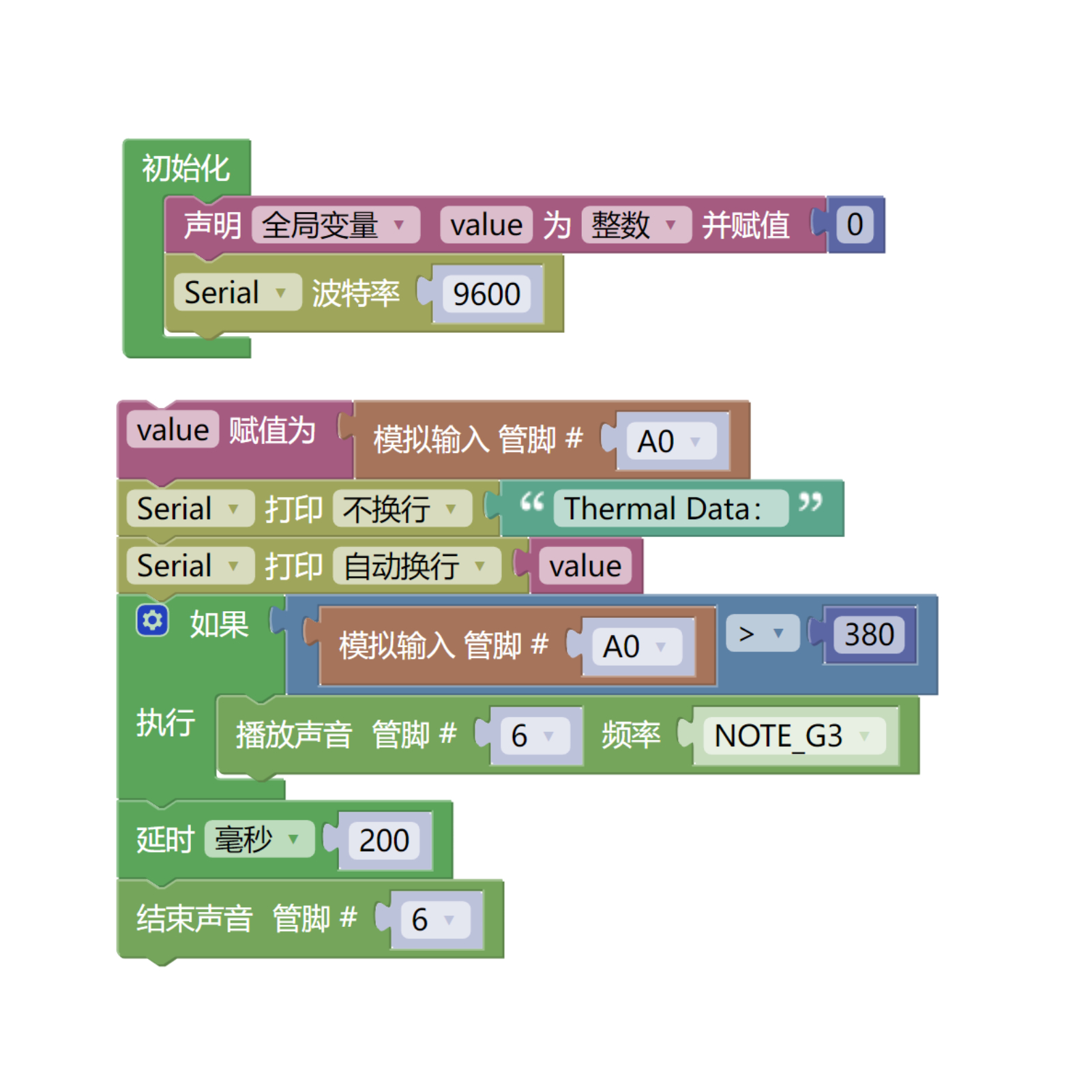

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Thermosensitive Sensor (HS-S35P) *1

• Passive Buzzer (HS-F02P) *1

• PH2.0 3P-Doppelkopfsteckerkabel *2 Stck oder PH2.0 3p Stecker auf DuPont-Kabel *2 Stck

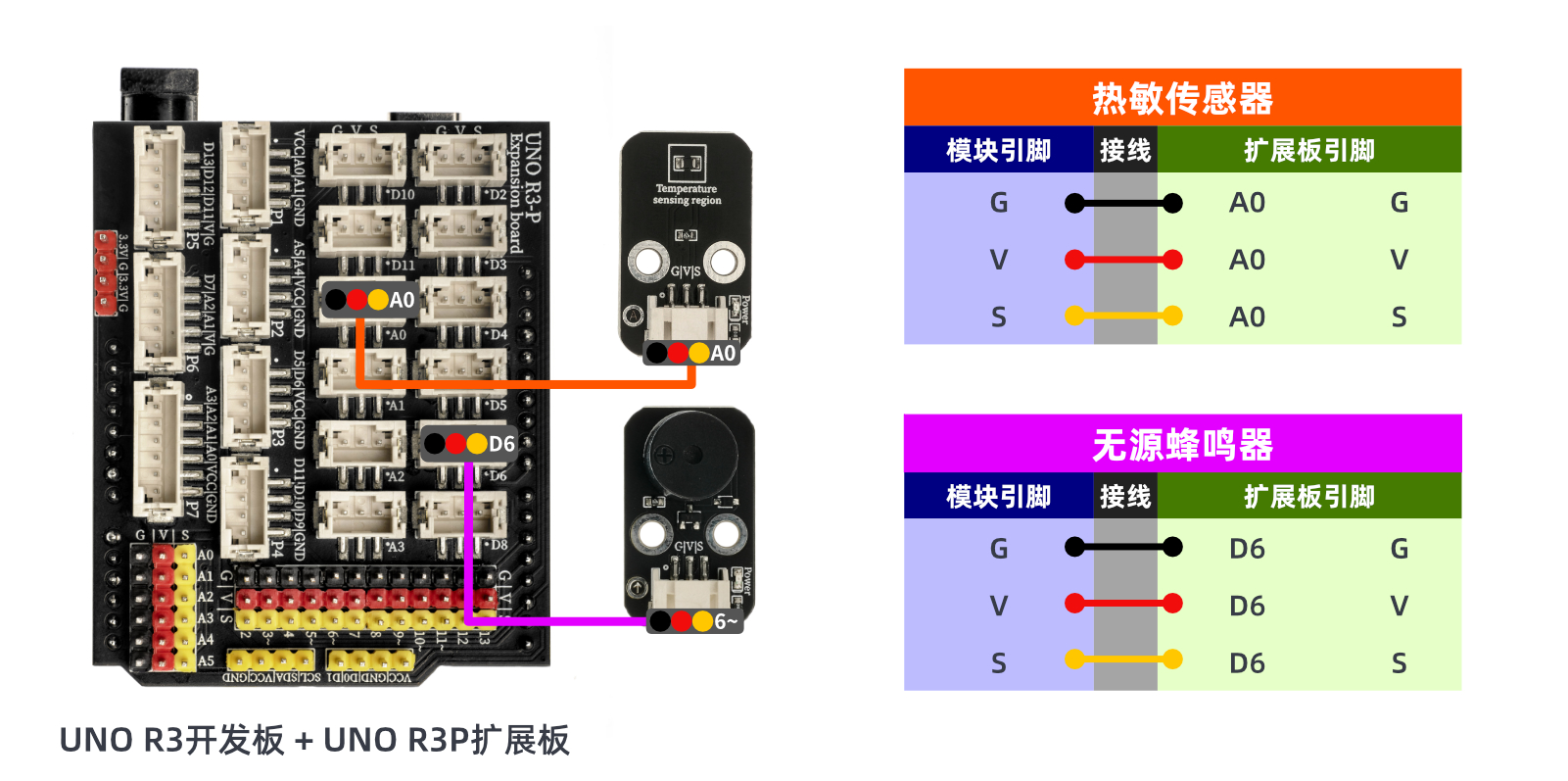

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

Arduino UNO Testergebnis：

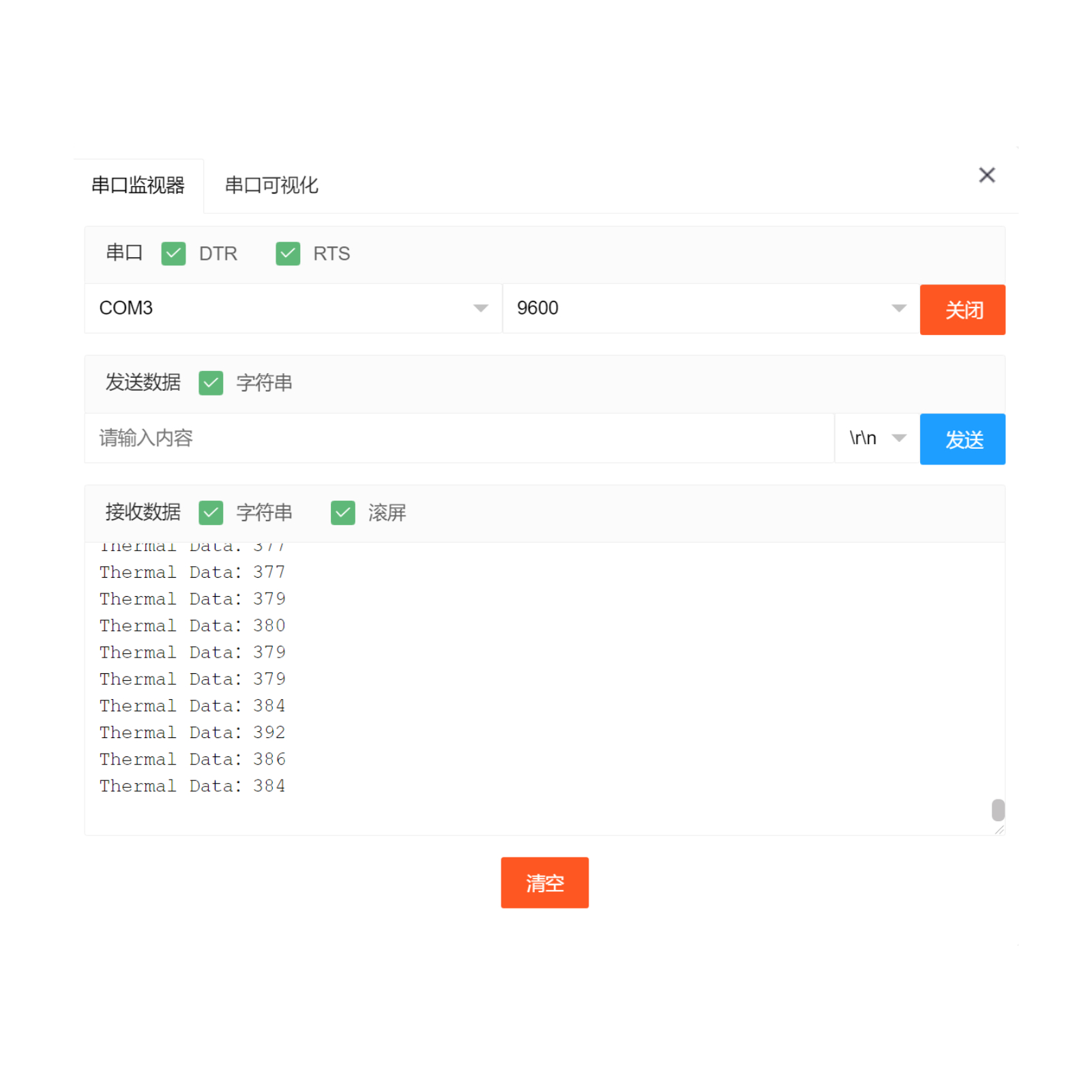

Nachdem die Kabel an den Bauteil angeschlossen sind, kopieren Sie das obige Programm auf die Arduino-UNO-Entwicklungsplatine, öffnen Sie den seriellen Monitor, stellen Sie die Baudrate auf 9600 ein. Wenn die umgebende Temperatur auf einen bestimmten Wert steigt, ertönt der passive Heulton, zu diesem Zeitpunkt können Sie den Wert im seriellen Monitor überprüfen. Sie werden feststellen, dass der analoge Wert niedriger ist, wenn die umgebende Temperatur niedriger ist als bei höherer Temperatur.

ESP32 Testergebnis:

Wird aktualisiert...
