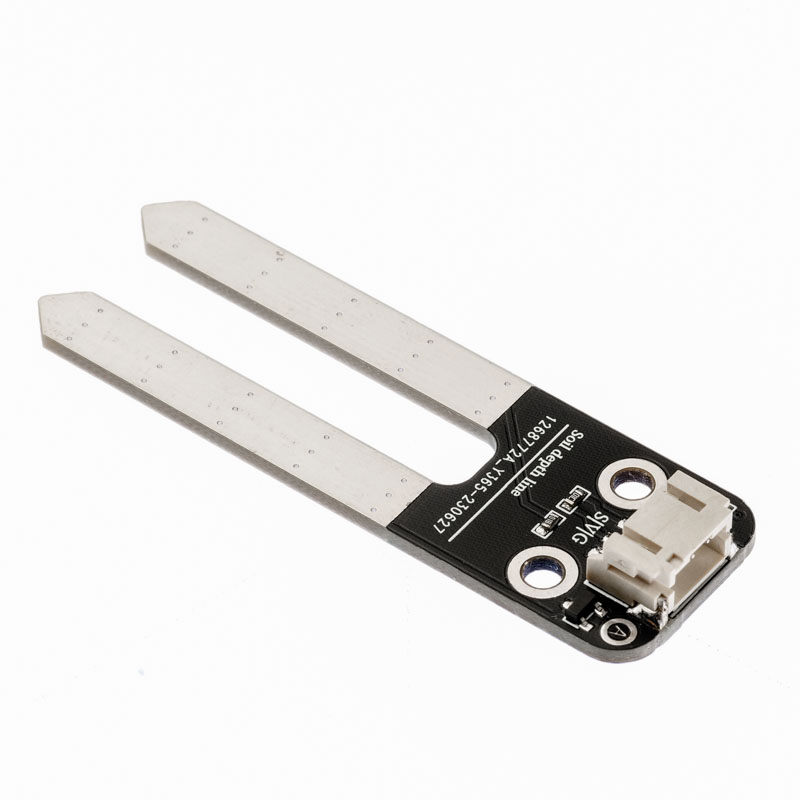

HS-S33P Erdsensor für Feuchtigkeit

1、Einführung

Der Modul für den Feuchtigkeitssensor der Erde hat zwei Kupferstreifen, die als Sensor探头 sind.Wenn sie in den Boden eingesetzt werden, können sie die Feuchtigkeit im Boden erkennen.Der Boden ist feucht, je besser die Leitfähigkeit, desto niedriger ist die Leitfähigkeit zwischen ihnen.Der Boden ist trocken, daher ist die Leitfähigkeit relativ schlecht, daher ist der Widerstand zwischen ihnen höher.Es ist ein Simulator-Sensor, daher erhalten wir den Spannungswert über den Simulator-Eingang.Weil die Feuchtigkeit des Bodens in verschiedene Stufen unterteilt werden kann, ist es bei der Verwendung eines Feuchtigkeitssensors für ein automatisches Bewässerungssystem bequem zu nutzen.

2、Schemazeichnung

Bodenfeuchtigkeitssensor-HS-S33P SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

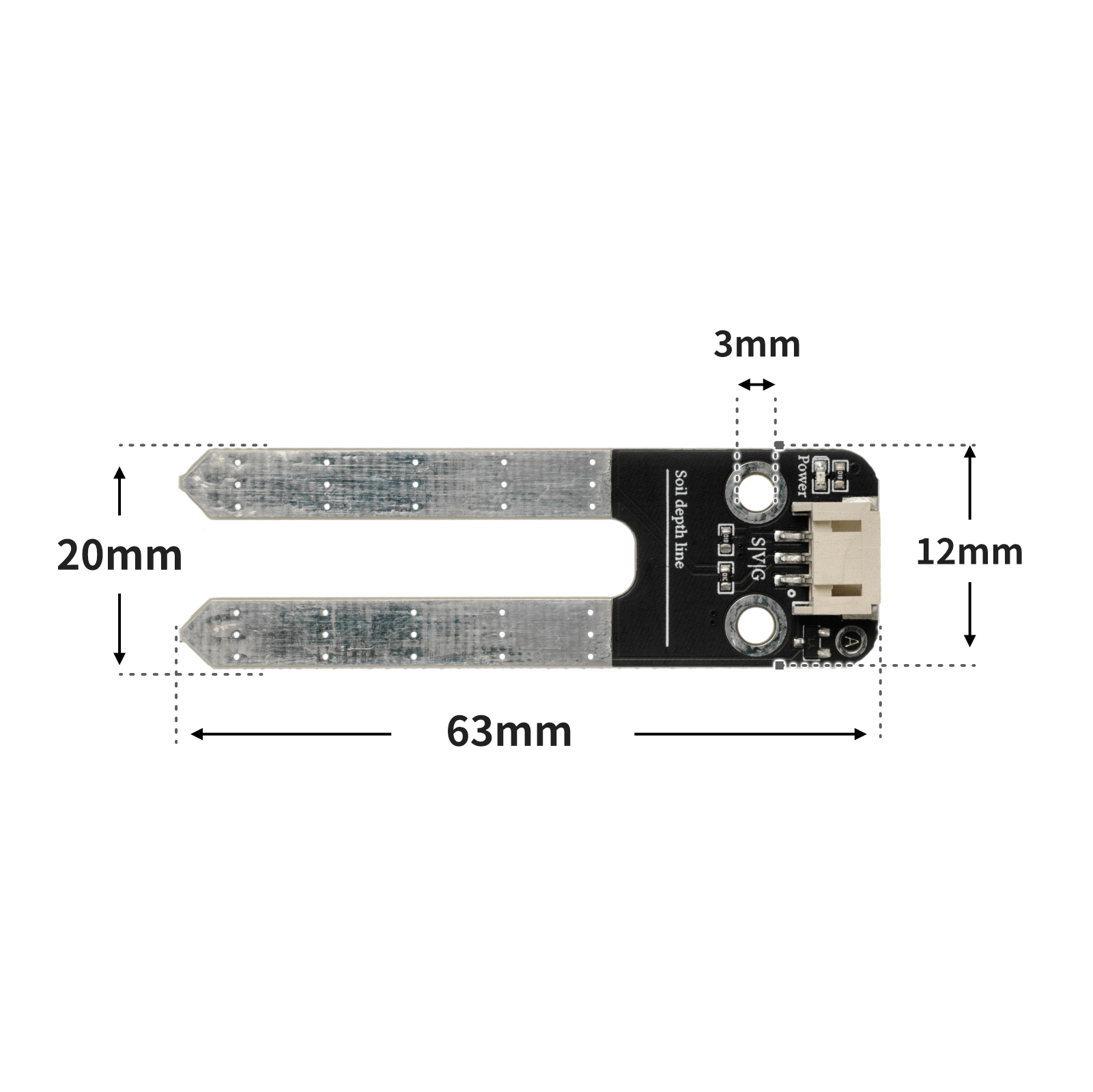

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
}

void loop(){
  delay(1000);
  Serial.println(analogRead(A0));

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


adc32 = machine.ADC(machine.Pin(32))
while True:
    print(adc32.read_u16())
    time.sleep_ms(200)

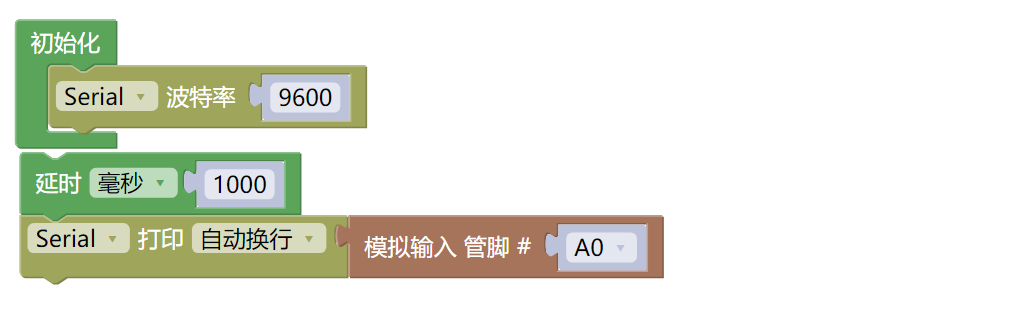

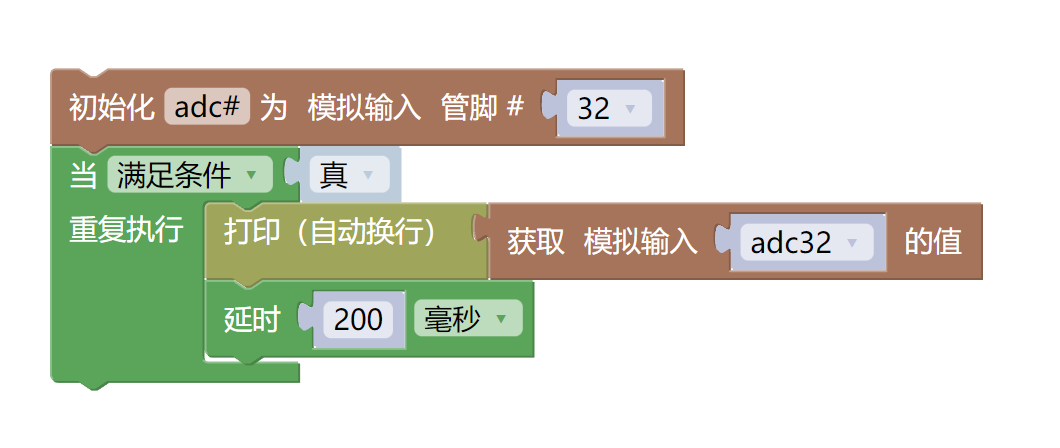

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• Bodensaft-Sensor-Modul (HS-S33P) *1

• PH2.0 3P Stecker auf Dupont Kabel *1 oder PH2.0 3P Doppelseitiger Steckerleitung *1

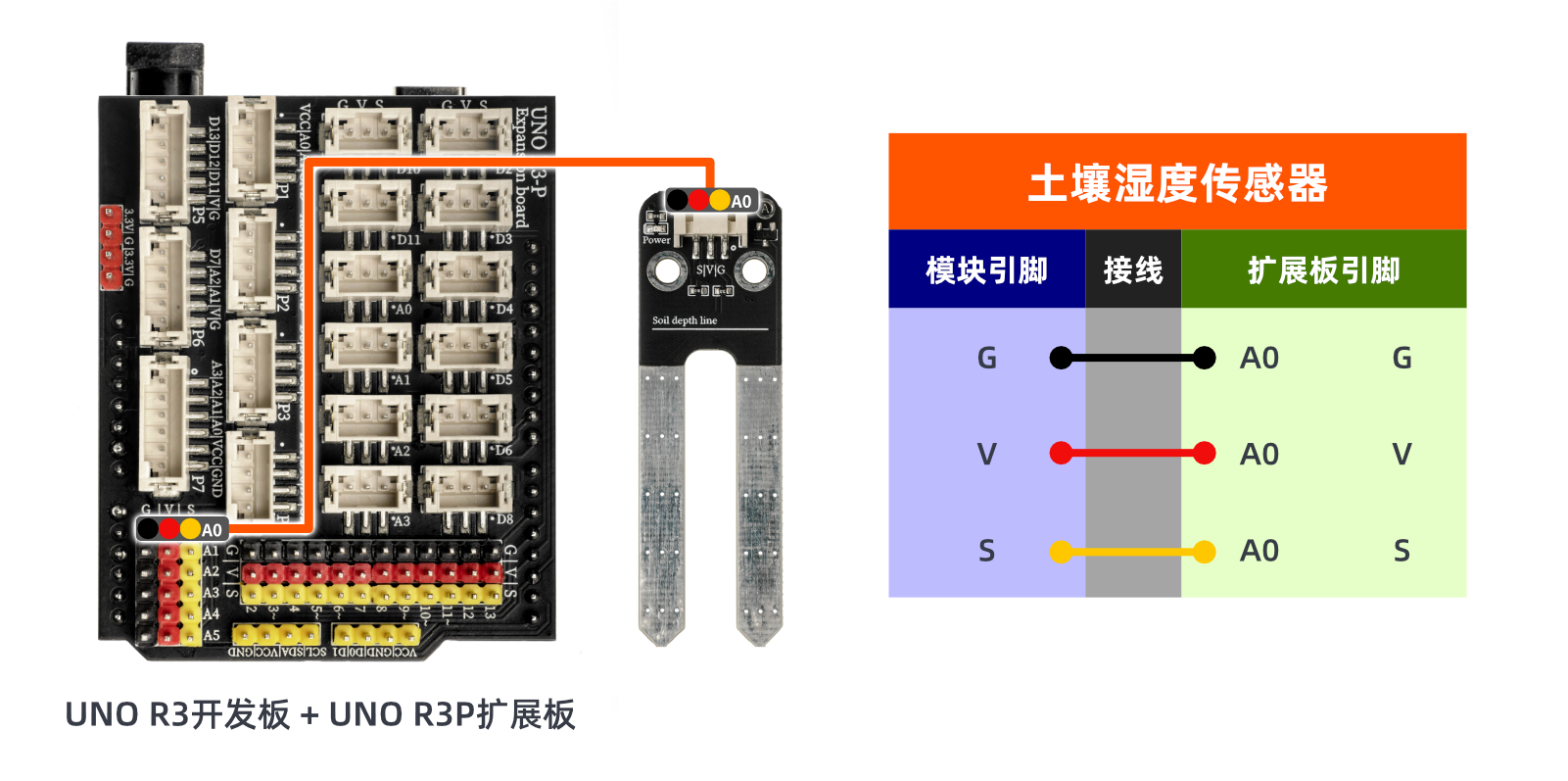

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

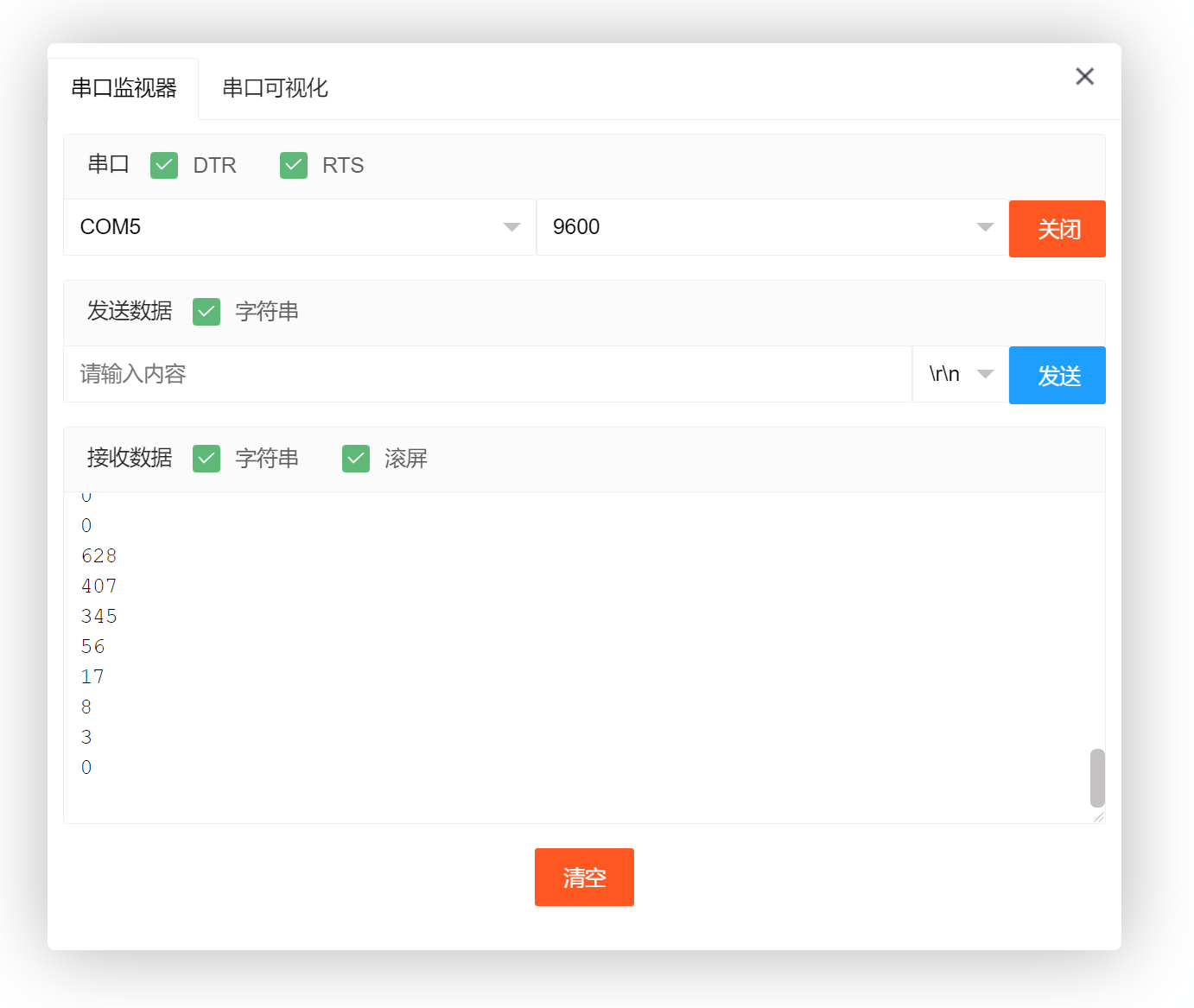

Arduino UNO Testergebnis：

Nachdem die Kabel des Geräts angeschlossen sind, laden Sie das obige Programm auf die Arduino-UNO-Entwicklungskarte hoch, öffnen Sie den Mxily- seriellen Portwächter und stecken Sie die beiden Kupferstreben des Bodensensor-Moduls in den Boden oder das Wasser, damit der serielle Port den Feuchtigkeitswert des Bodens ausgibt.

ESP32 Testergebnis:

Wird aktualisiert...
