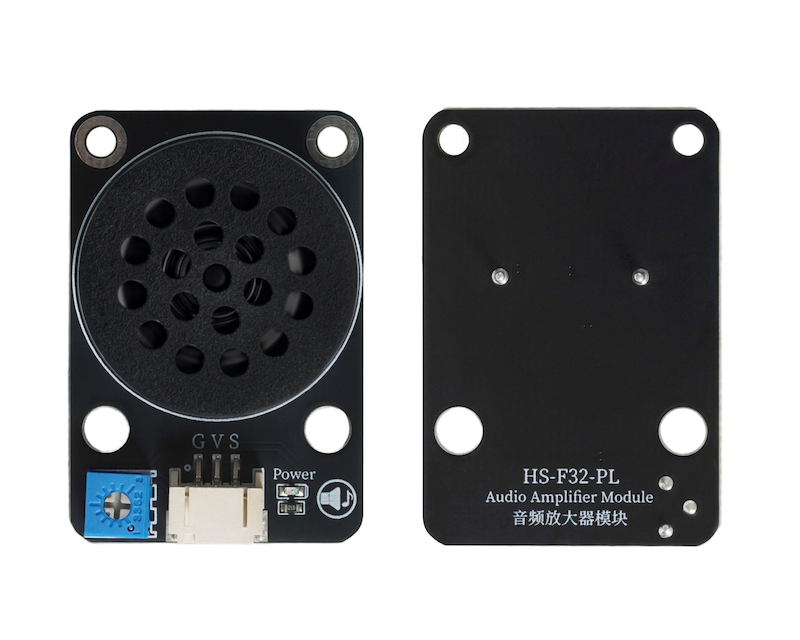

HS-F32-PL Audioverstärkungsmodul

1、Einführung

Der verstärkte Audiosignal treibt den Lautsprecher an, der den elektrischen Signal in ein akustisches Signal umwandelt und so den Ton erzeugt.Durch Einstellen des blauen Drehknopfes können bestimmte Parameter des Verstärkers (wie die Verstärkung usw.) geändert werden, um die Lautstärke der Ausgangssounds anzupassen.Durch Einstellen verschiedener Frequenzen (Töne) kann in der Regel eine einfache Musikmelodie abgespielt werden, die zur Herstellung einfacher elektronischer Musikinstrumente wie eines E-Pianos, einer Musikbox und ähnlichem verwendet wird.Man kann ihn als passiven Buzzer verwenden, die Potentiometer auf dem Modul kann mit einem Schraubenzieher manuell eingestellt werden.

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsweg: PH2.0 3P Stecker

• Montagemethode: Doppelbolzen oder Lego-Steine fest

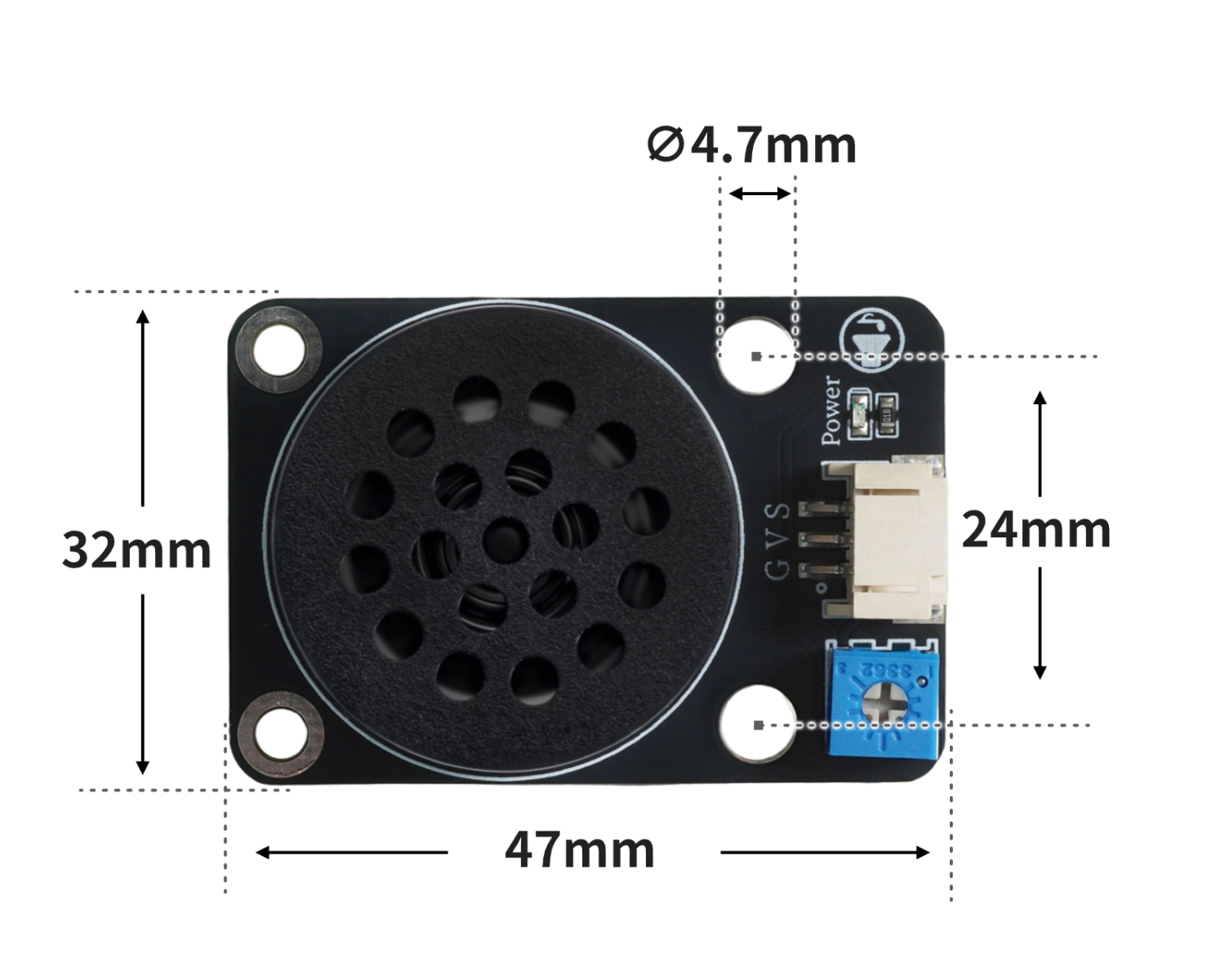

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

void setup(){
  pinMode(8, OUTPUT);
}

void loop(){
  tone(8,131);
  delay(500);
  tone(8,147);
  delay(500);
  tone(8,165);
  delay(500);
  tone(8,175);
  delay(500);
  tone(8,196);
  delay(500);
  tone(8,220);
  delay(500);
  tone(8,247);
  delay(500);

}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import music


midi = music.MIDI(4)
while True:
    midi.play(midi.DADADADUM)

6、米思齐 Mixly 示例程序（图形化语言）

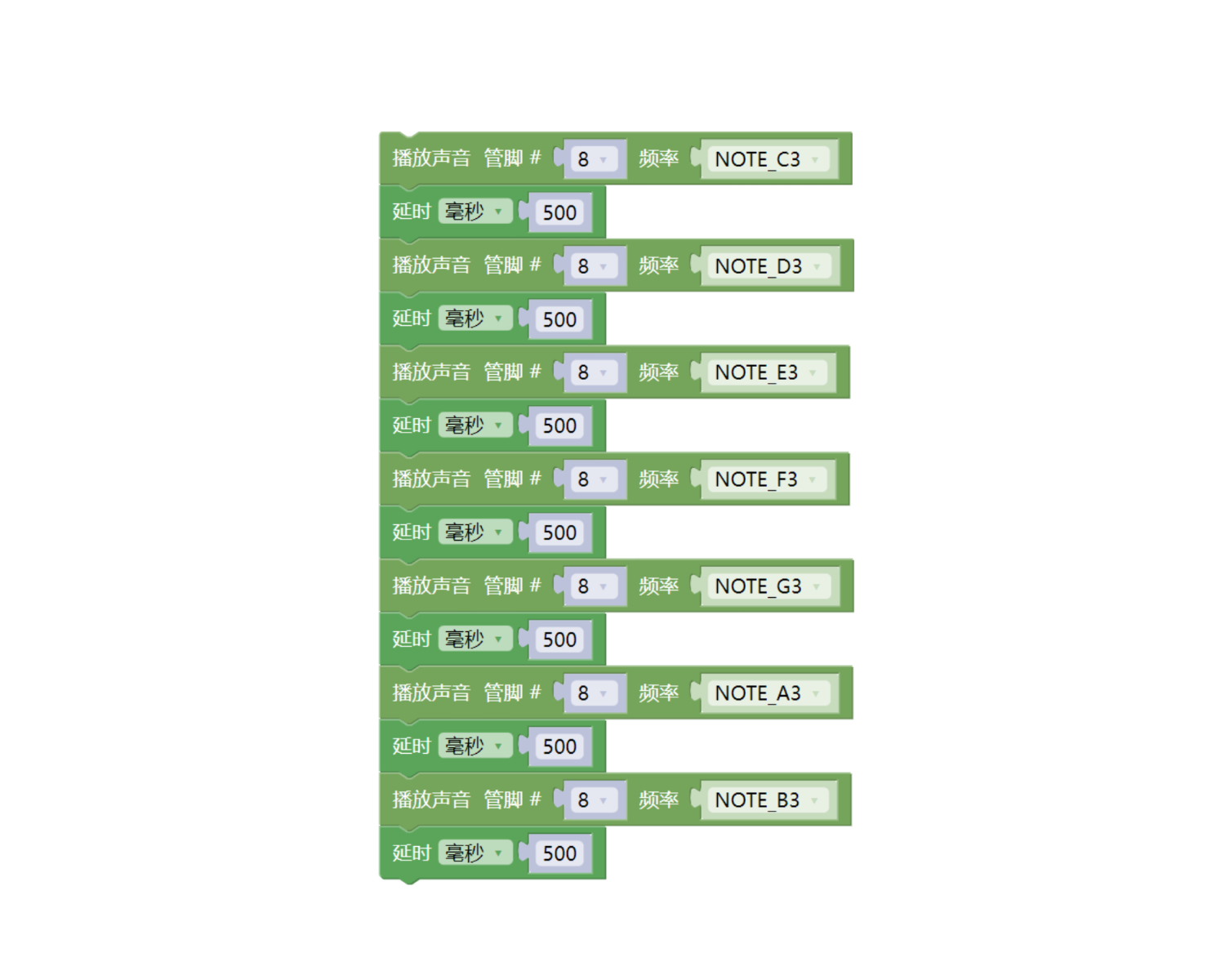

Arduino UNO Grafische Beispielprogramme:2、第二步将UNO开发板的库文件下载后解压在桌面。

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Audioverstärkungsmodul (HS-F32-PL) *1

• PH2.0 3P-Doppelkopfsteckerkabel*1

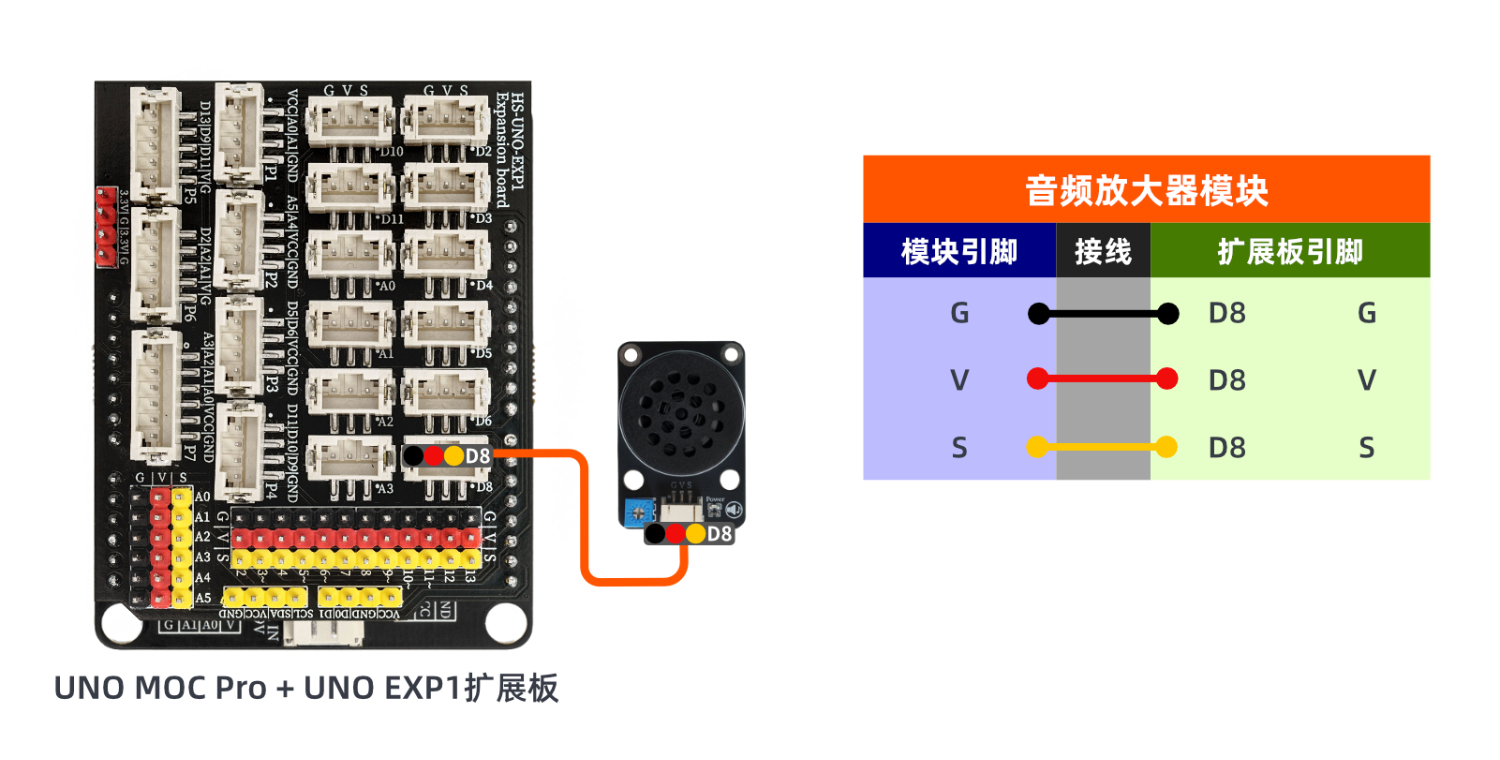

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial:

ESP32 Python Videoanleitung:

9, Testergebnis

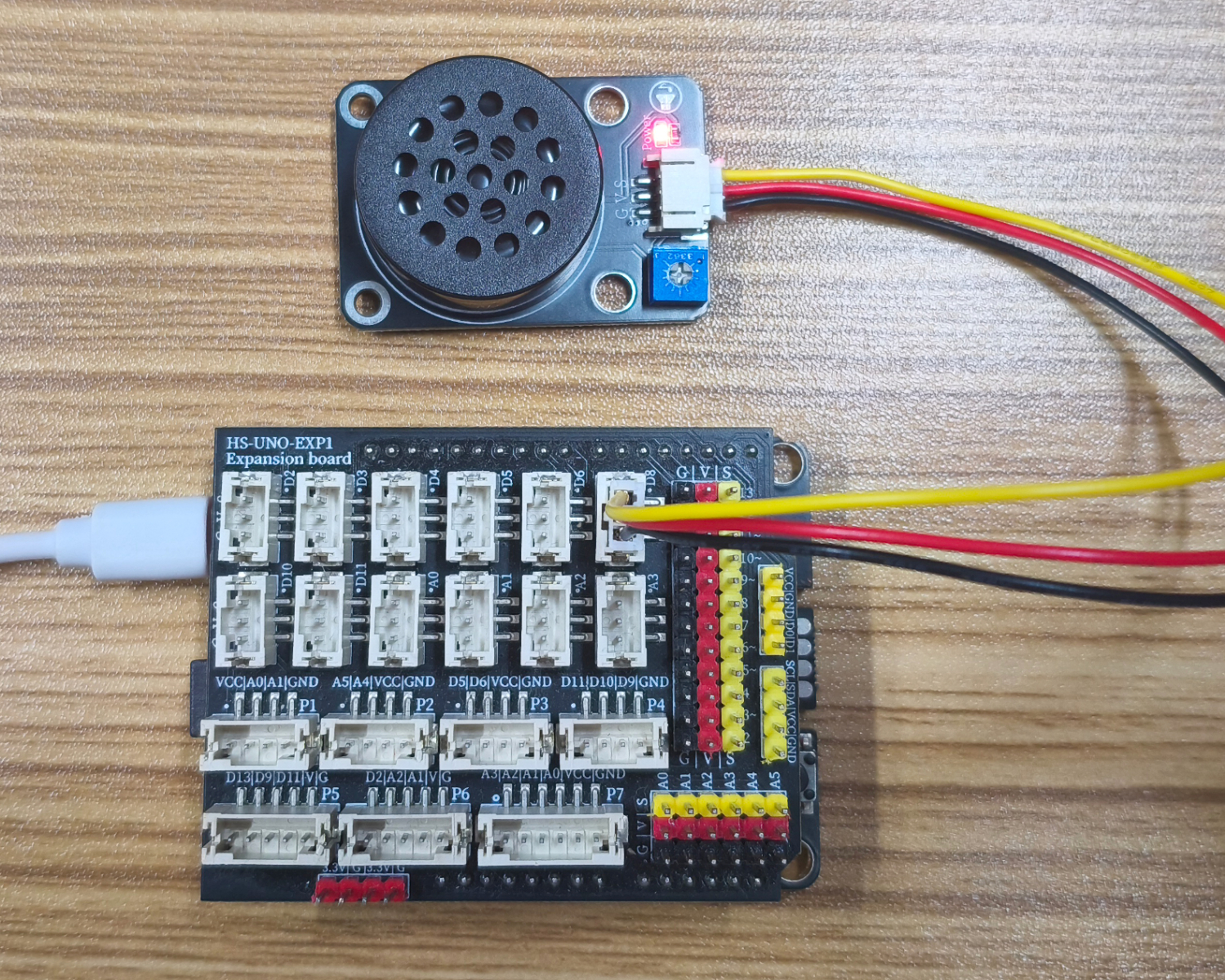

Arduino UNO Testergebnis:

Nachdem die Kabel des Geräts gut verbunden sind, wird das obige Programm auf die Arduino UNO-Entwicklungsplatine programmiert, und Sie hören, wie der Piezo-Lautsprecher verschiedene Tonsignale abgibt.

ESP32 Python-Testergebnis:Nachdem die Komponenten angeschlossen und das Programm auf die ESP32-Entwicklungsplatine programmiert sind, hört man den piepen von verschiedenen Frequenzen.
