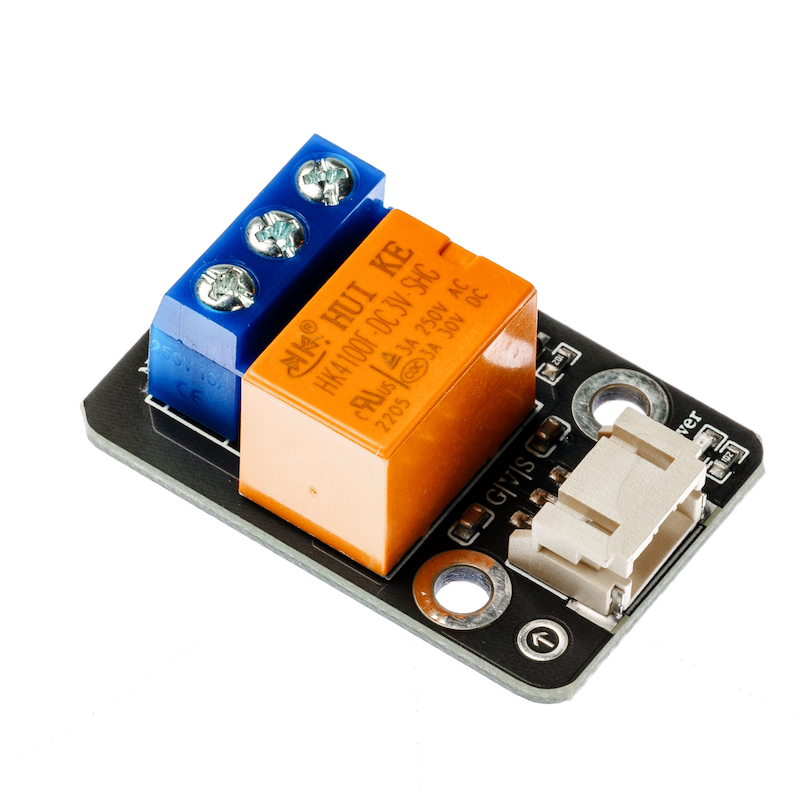

HS-F17P 전기 기관 모듈

1、소개

전선기는铁芯,线圈,衔铁,触点簧片 등으로 구성된的东西。线圈의 양쪽에 일정한 전압을 추가하면,线圈 안으로 일정한 전류가 흐르고, 이는 전기적 효과를 발생시키며, 궤도는 전기력의 끌림에 의해 반 hồiSprings의 힘을 극복하여的铁芯에 끌려들어, 궤도의 동적 접촉과 정적 접촉(상시 열림 접촉)이 끼워져 합쳐짐。线圈이 전기가 끊긴 후에, 전기적 끌림도 사라지고, 축척은 스프링의 반작용으로 원래 위치로 돌아가서, 동정점이 원래의 고정점(상闭 점)과 해제됩니다。이렇게 잠금을 열고, 열고, 그로 인해 전기 회로에서 통로와 분단을 달성합니다.전선의 "상류, 하류" 접점을 다음과 같이 구분할 수 있습니다: 전선线圈이 전원을 받지 않을 때 절제 상태의 고정 접점은 "상류 접점"이라고 합니다; 접속 상태의 고정 접점은 "하류 접점"이라고 합니다.계속전선은 일반적으로 두 개의 전선이 있습니다. 저압 제어 전선과 고압 작업 전선입니다.

신호 입력 단에 고전압 신호가 있을 때, 공통 단과 일반开端이 통로됩니다。
다양한 장치와 부하를 직접 제어할 수 있습니다.
전원과 제어기 동작 지시가 있으며, 접촉이 닫히면 켜지고, 분리되면 끄입니다.
상보적 접촉과 정보 접촉이 있습니다.
直流 또는交流 신호를 제어할 수 있으며, 220V 교류 부하를 제어할 수 있습니다.

2、시뮬레이션 그래프

HS-F17P 레일러 모듈 원리도点击查看

3、모듈 매개변수

핀 이름	설명
G	GND 지선
V	5V 전원 핀
S	디지털 신호 핀
COM	공용단
ON	정상개시단
NC	정상끝단

전원전압: 3.3V / 5V
연결 방식: PH2.0 3P 표시선
설치방식: 더블스크루 고정

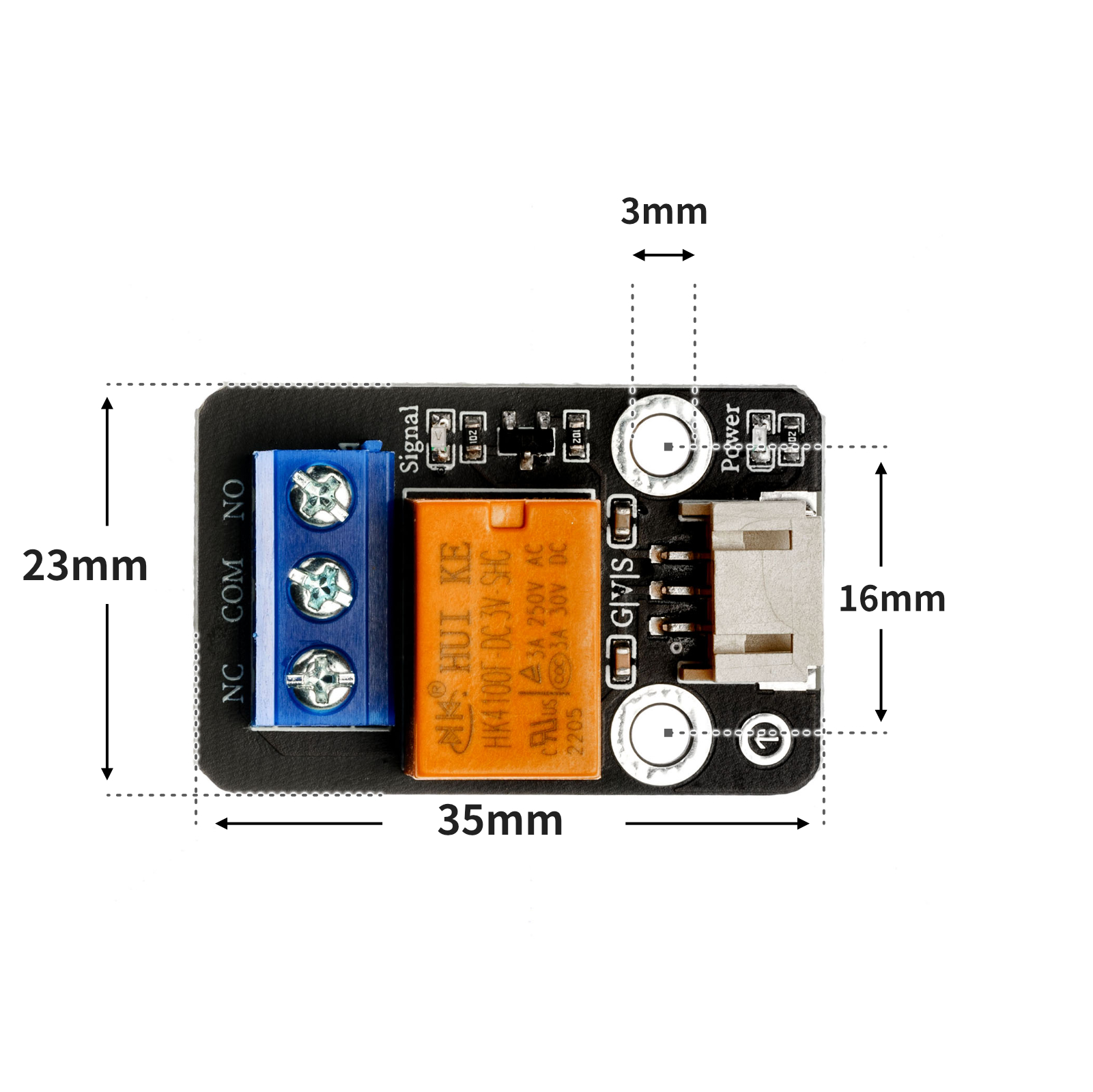

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

void setup(){
 pinMode(6, OUTPUT);
}
void loop(){
 //继电器接D6
 digitalWrite(6,HIGH);
 delay(1000);
 digitalWrite(6,LOW);
 delay(1000);
}

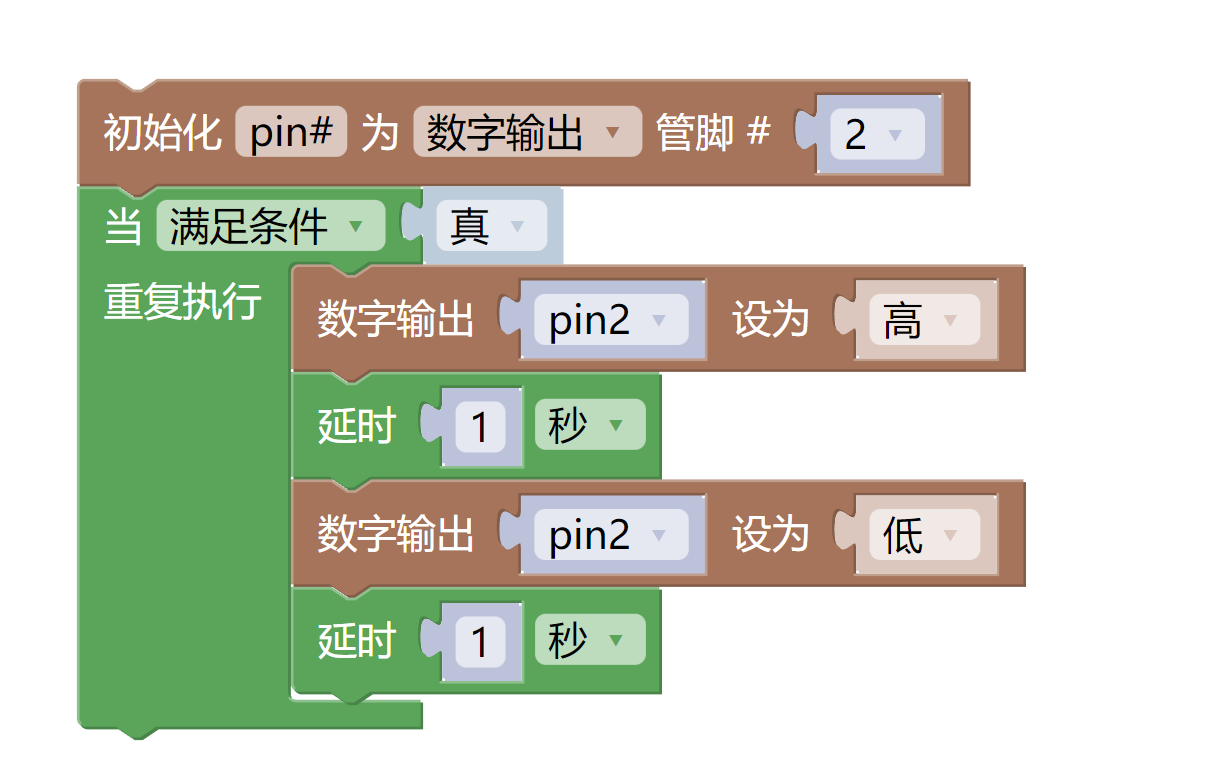

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    pin2.value(1)
    time.sleep(1)
    pin2.value(0)
    time.sleep(1)

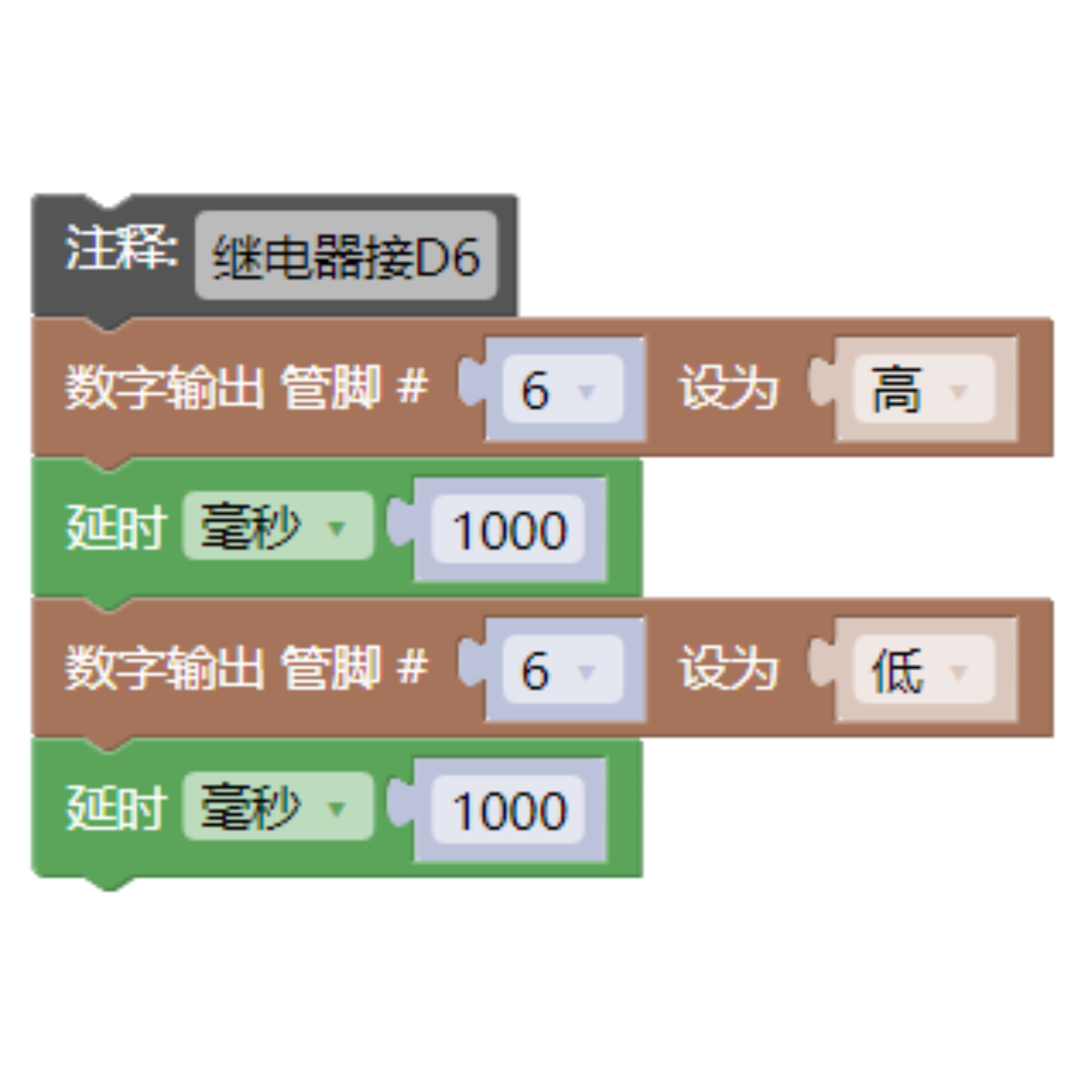

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
계속기 모듈(HS-F17P)*1
PH2.0 3P 핀 공구 전도선 *1 또는 PH2.0 3P 양두개 핀 공구 전도선 *1

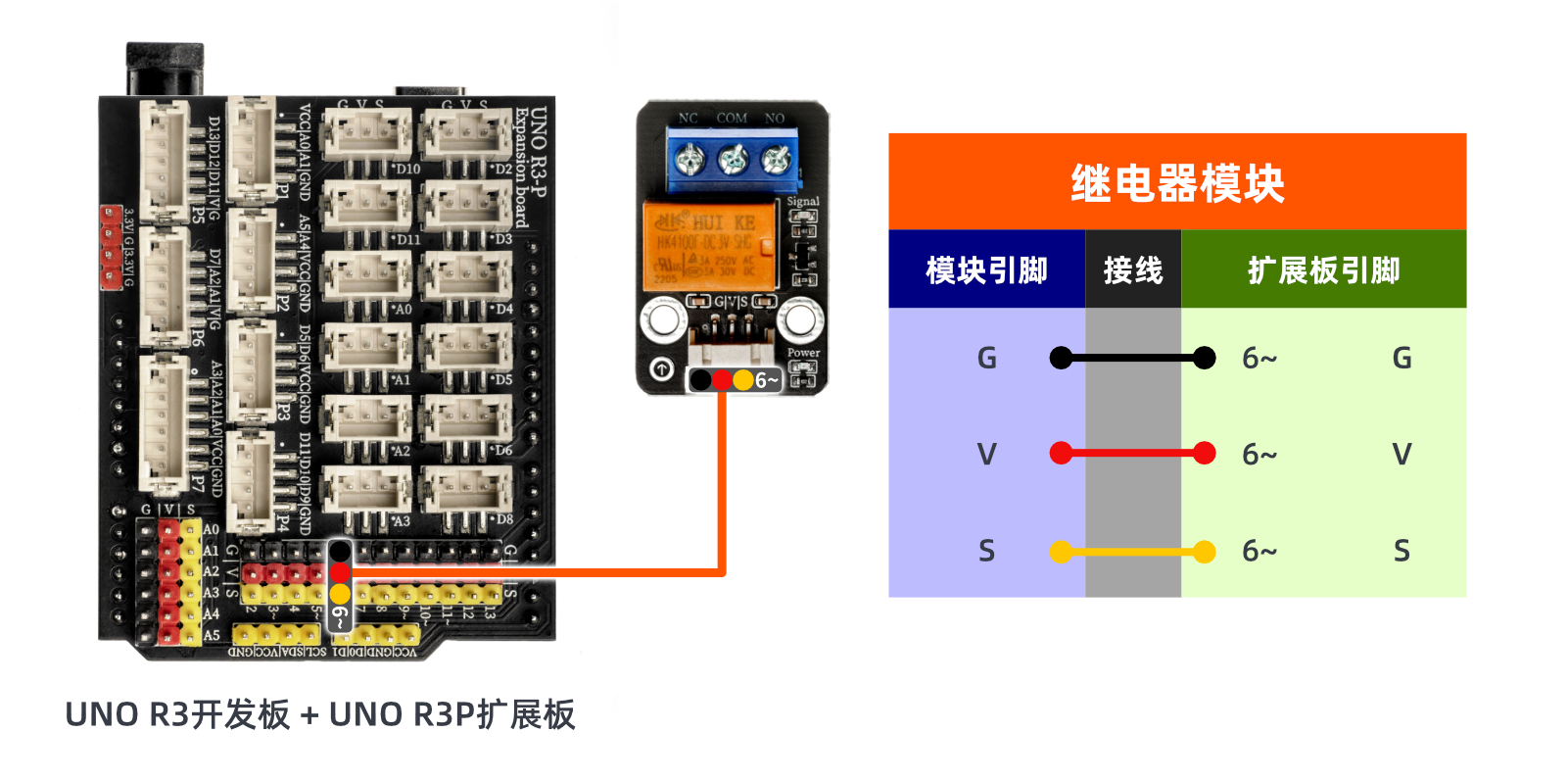

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트된...

전기 연결도): 업데이트된...

9、비디오 강의

비디오 강의:点击查看

10, 테스트 결과

Arduino UNO 테스트 결과：

선을 연결한 후에, 위의 프로그램을 Arduino UNO 개발판에 업로드한 후에, 제트렐레이의 접点是 닫혔을 때, 신호등이 켜지고; 그들이 전기차에 접촉했을 때, 신호등이 꺼집니다。

ESP32 테스트 결과:

업데이트 대기 중...
