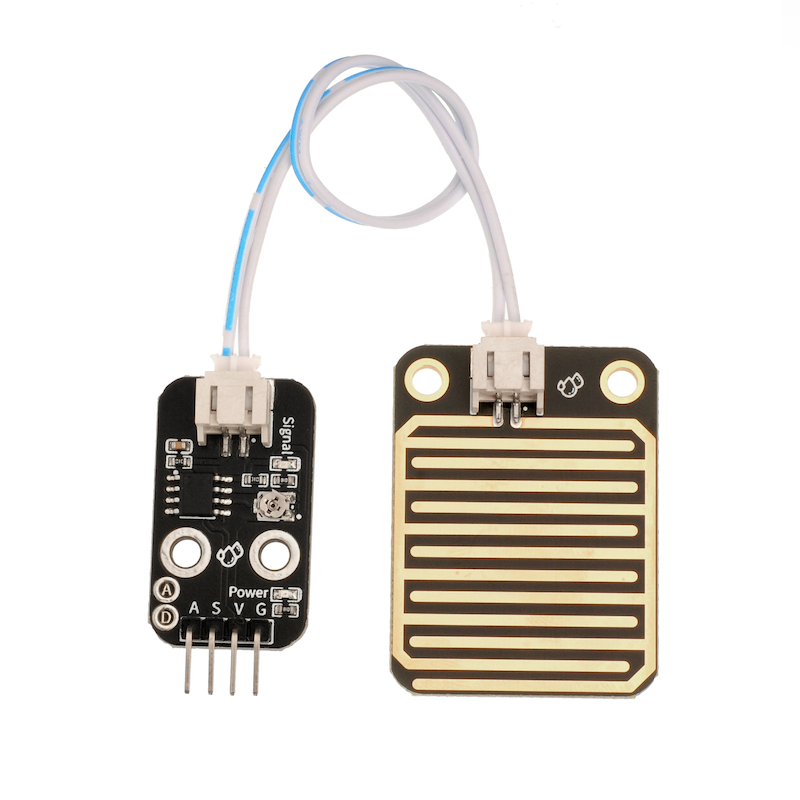

HS-S09AB Regensensor

1、Einführung

Tropfen Sensor ist ein Sensorgerät, das hauptsächlich zur Erkennung von Regen und der Regenmenge verwendet wird und in vielerlei Hinsicht in automatische Wischer-Systeme, intelligente Lichtsysteme und intelligente Dachsysteme eingesetzt wird.Der Sensor verwendet hochwertiges FR-04-Material, eine große Oberfläche von 5,0 * 4,0 cm und eine Nickelbehandlung.Es hat antioxidative, leitfähige Eigenschaften und eine bessere Haltbarkeit; Die Empfindlichkeit kann mit einem Potentiometer reguliert werden; Der Betriebsspannungsbereich beträgt 3,3 V bis 5 V. Ausgabeform: Ausgabe von Zahlenwerten (0 und 1) und analoger AO-Spannungsausgabe, Verwendung eines LM393-Doppelspannungscomparators, wenn der Sensor an eine 5V-Stromversorgung angeschlossen ist, gibt es keine Tropfen auf dem Sensorboard, der DO-Ausgang ist im Hochstand.Wenn Tropfen fallen, befindet sich der DO-Ausgang im Low-Level.Wenn wir die Tropfen abwischen, wird der Ausgang in einen hohen Zustand zurückkehren.AO Analogausgang kann an den AD-Eingang des Mikrocontrollers angeschlossen werden, um die Größe der obigen Tropfen zu messen.DO-Digitalsignal kann auch an einen Mikrocontroller angeschlossen werden, um zu erkennen, ob es regnet.

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

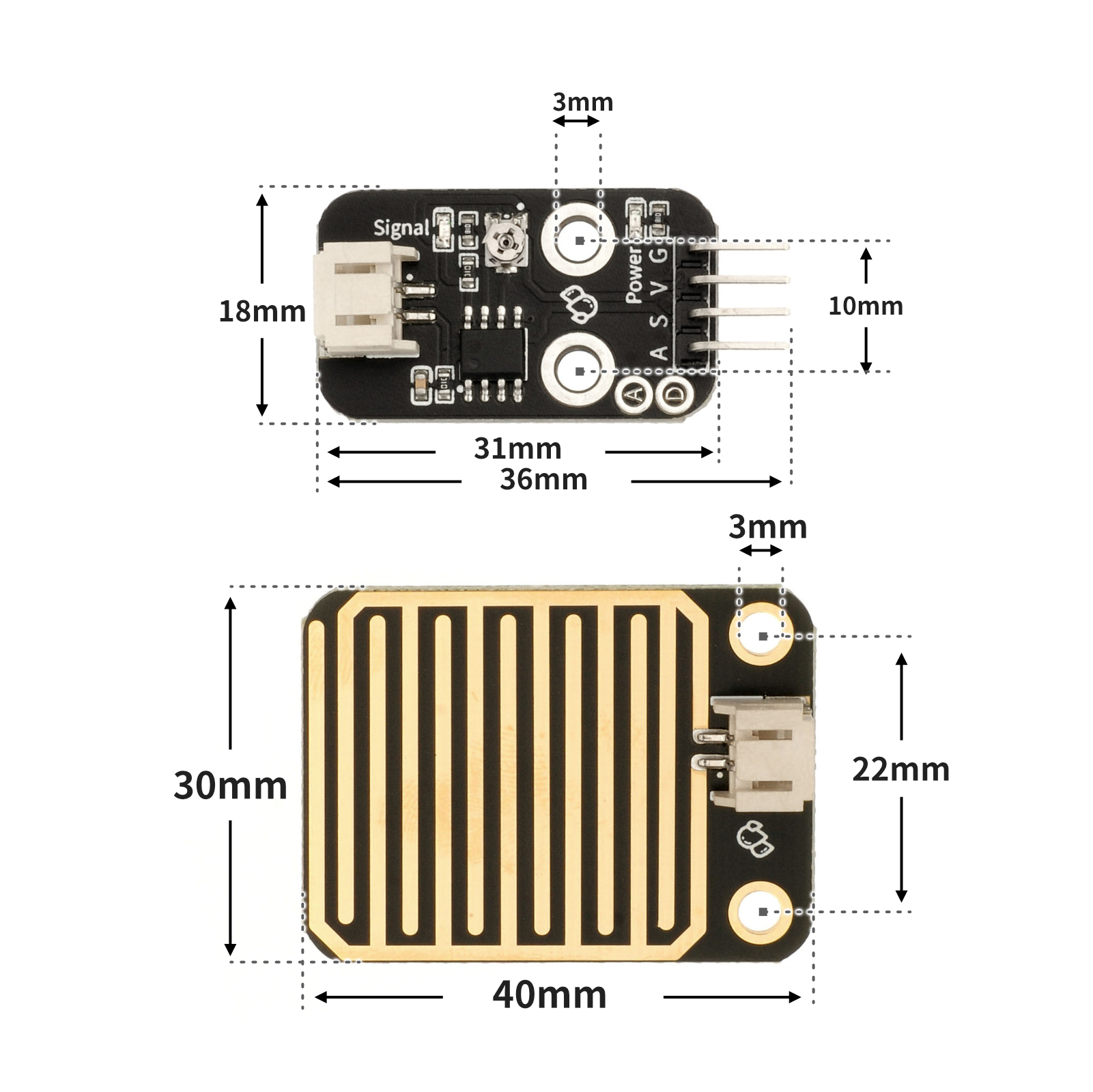

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){
  //雨滴检测模块接D3，有源蜂鸣器接开发板D6
  //

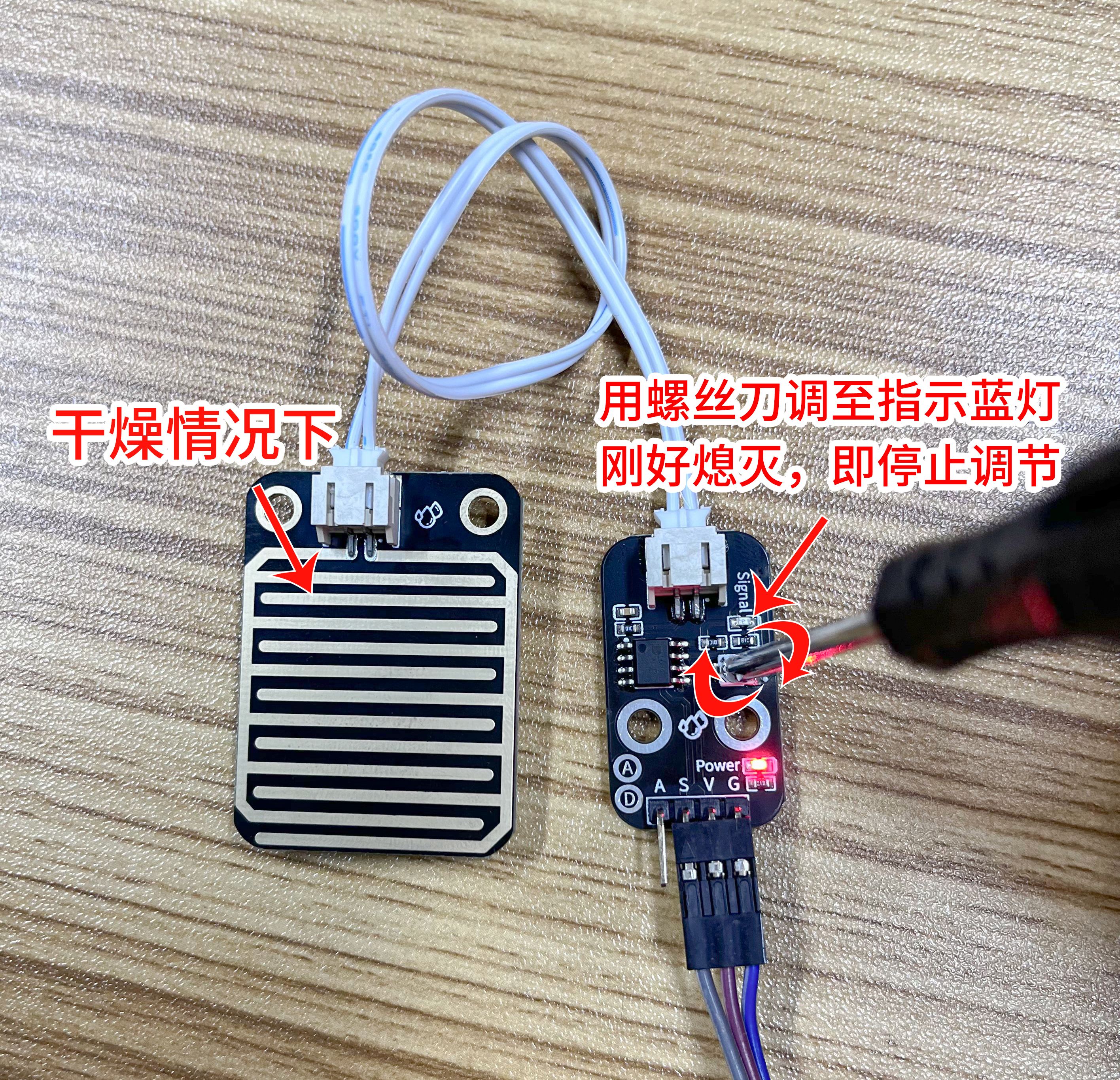

  //轻轻调节雨滴A模块背部电位器，有雨水的情况下，A模块指示蓝灯亮起；
  //没有雨水，A模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //没有雨水，输出高电平（1），模块信号指示蓝灯熄灭，蜂鸣器不响。
    digitalWrite(6,LOW);
    Serial.println(String("没有雨水：") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //有雨水，输出低电平（0），模块信号指示蓝灯亮起，蜂鸣器响起。
    digitalWrite(6,HIGH);
    Serial.println(String("检测到雨水：") + String(digitalRead(3)));
  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(0)
    else:
        pin4.value(1)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• Regen Sensor (HS-S09B) *1

• Regensensor (HS-S09A) *1

• Aktiver Heultonnele (HS-F07A) * 1

• 1P Mutter zu Mutter Dupont-Kabel *6 Stangen oder 3P Mutter zu Mutter Dupont-Kabel *2 Stangen

• 2.0 Doppelstecker-Kabel * 1

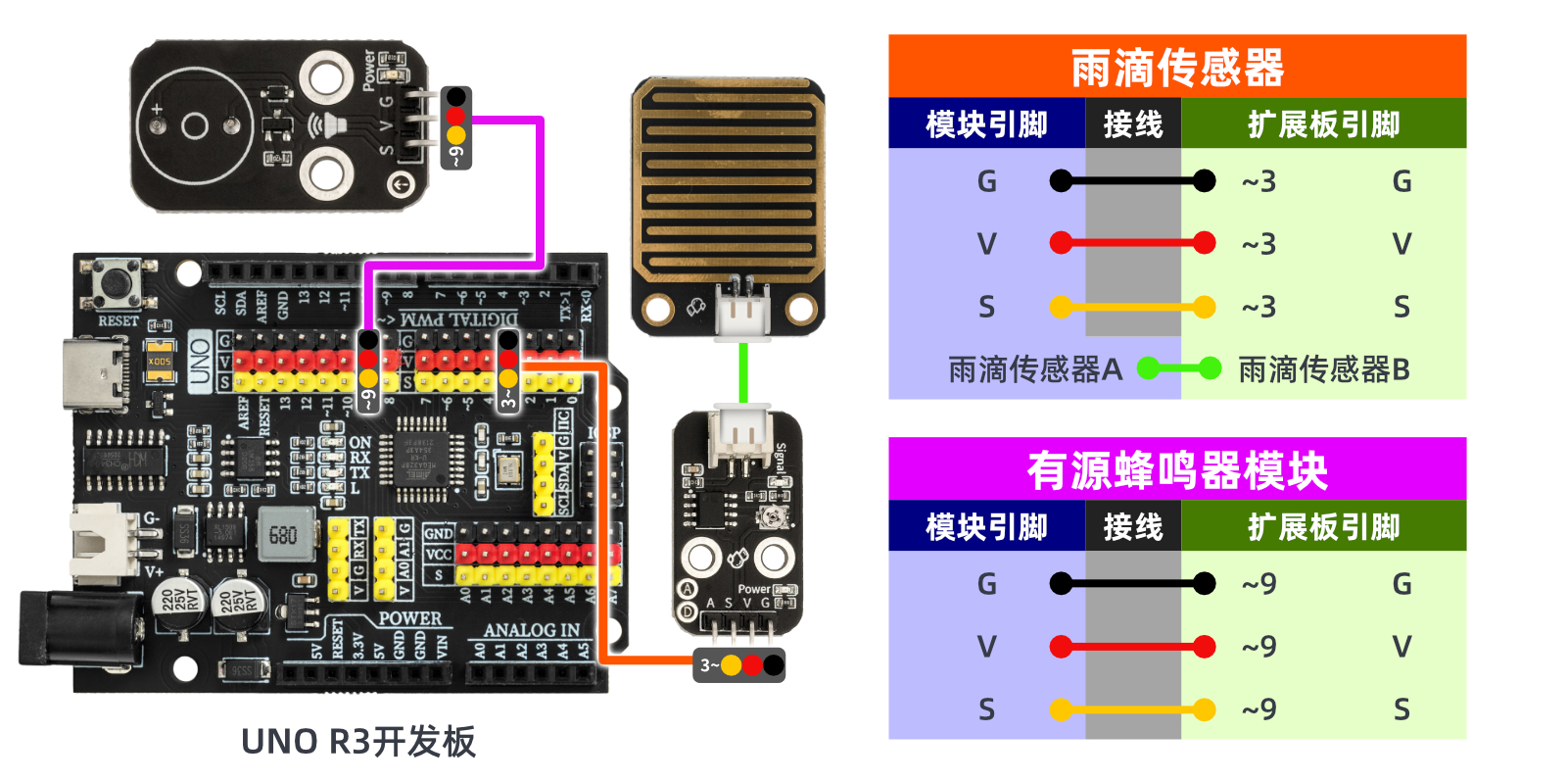

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

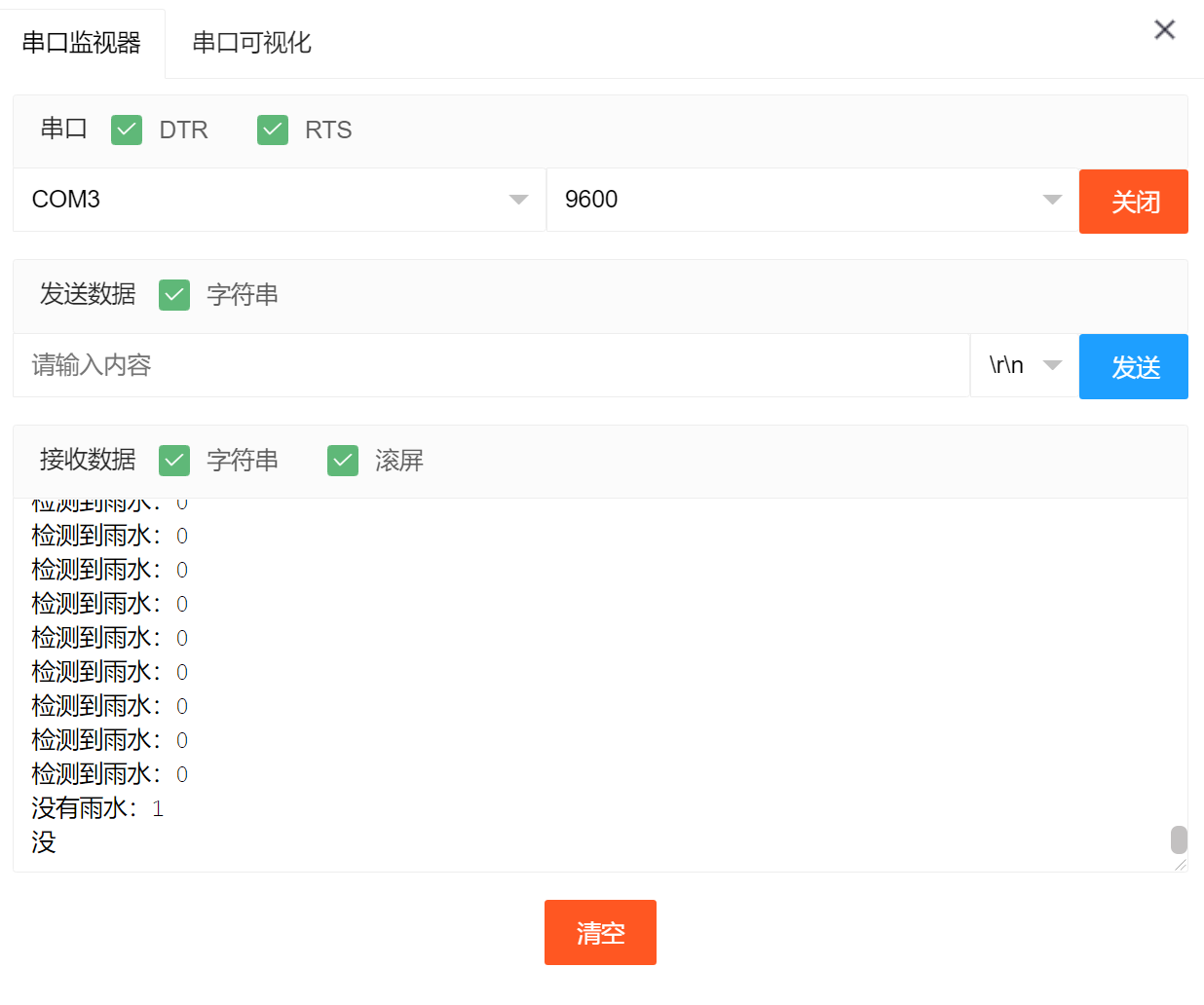

10、Testergebnis

Arduino UNO Testergebnis:

Nachdem die Kabel an den Gerät angeschlossen sind, kopieren Sie das obige Programm auf die Arduino UNO-Entwicklungsplatine, öffnen Sie den seriellen Monitor und tropfen Sie Wasser auf den Regendetektor, um Regen zu simulieren. Sie können sehen, dass die Daten sich ändern.
