1、Einführung

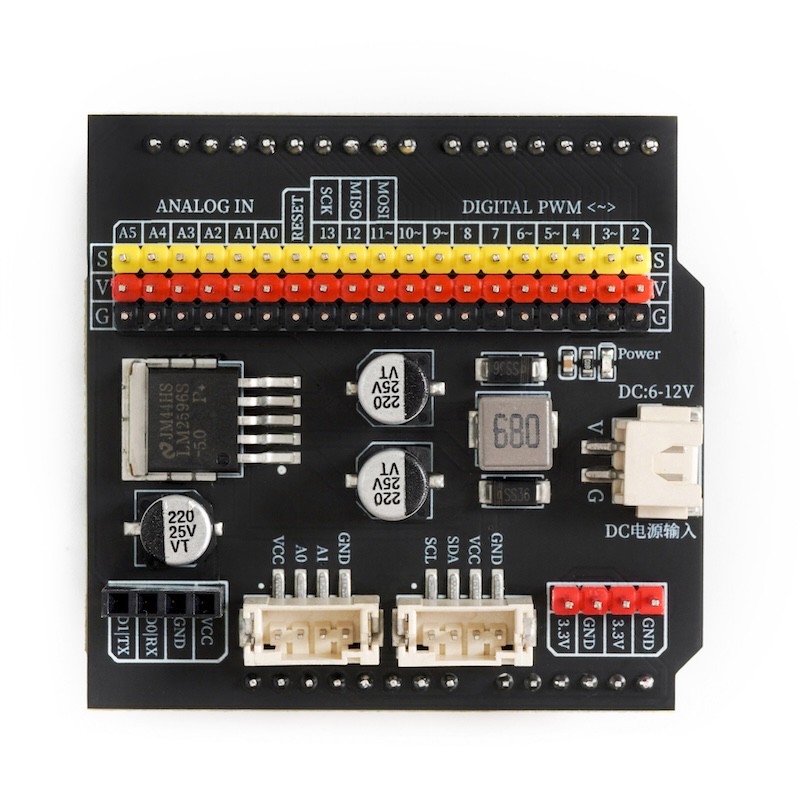

Das Erweiterungsboard wurde speziell für die Entwicklungsplatine Arduino Uno entwickelt und integriert die Anschlüsse der Platine auf einer PCB-Leiterplatte.Ein Spannungsregler-Chip wurde integriert, die Fähigkeit des Erweiterungsboards zur Ansteuerung von Modulen wurde gestärkt, und gleichzeitig wird ein 3,3V Spannungsanschluss auf dem Erweiterungsboard vorgesehen.Das Modul kann direkt an die Stromversorgung angeschlossen werden, um die Entwicklungskarte und die Module zu versorgen. Der Spannungseingang beträgt 6-9V.
2、Eigenschaften
1、Das Gerät verfügt über Digitale IO-Pins (Pinnummern von D2 bis D13) und Analoge IO-Pins (Pinnummern von A0 bis A5).(Kann den Bedarf an einer Verbindungsmöglichkeit mit Dupont-Stecker-Modulen erfüllen).Es gibt auch Reset-Interface-Pins für Entwickler.
2、Befindet sich in 2x 4P PH2.0 Steckplatten. Eine 4P Steckerleiste.
3、hat ein 3,3V Spannungsanschluss, der für Module mit geringem Strombedarf geeignet ist.
4、eine Reset-Taste und eine Taste, die an den D2-Anschluss der Entwicklungsplatine angeschlossen ist.
5、Mit PH2.0 2P-Spezifikationsanschluss versehener DC-Stromversorgungsanschluss, der Spannungsbereich von 6 bis 12V beträgt。
3、Erweiterungsplatzauswertung
Digitaler IO-Anschlussstift (D2-D13)
Diese IO-Ports können als digitale Ausgänge festgelegt werden, d.h. sie können auf High oder Low gesetzt werden.D3-Pin kann als Hardware-Interrupt-Pin verwendet werden.D3,D10,D11 Pins können Analogsignale ausgeben.
Simulierte IO-Buchsen (A0-A5)
Diese IO-Ports können als Simulations-Eingaben und Simulations-Eingaben festgelegt werden. Der Wert der Simulations-Eingaben beträgt (0-1023). Der Wert der Simulations-Ausgänge beträgt (0-255).
G/V/A4(SDA)/A5(SCL) 4-Pin Stecker
Der Stecker ist bequem mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Kompatible Module: HS-S63-L)TCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
GND/A1/A0/VCC 4P-Buchse
Dieser Stecker ist leicht mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Komppatible Module: HS-SR04L)Ultraschallsensor)
D1 (TX) / D0 (RX) / GND / VCC 4P Steckerbrücke
Dieser Anschluss ist als seriellen Kommunikationsanschluss konfiguriert.
