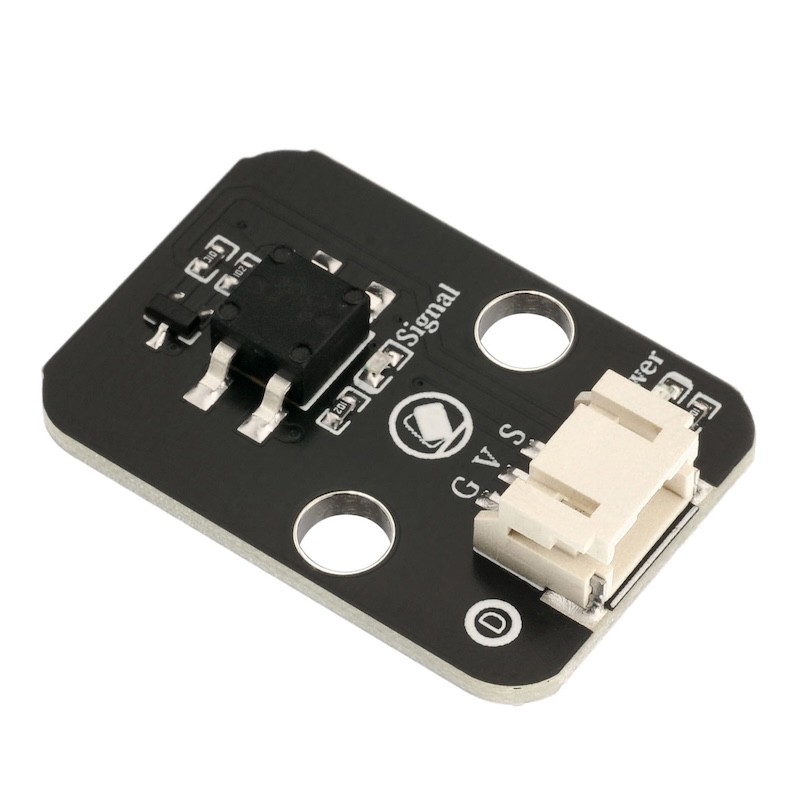

HS-S27-L Vierachsbewegungssensor

1、Einführung

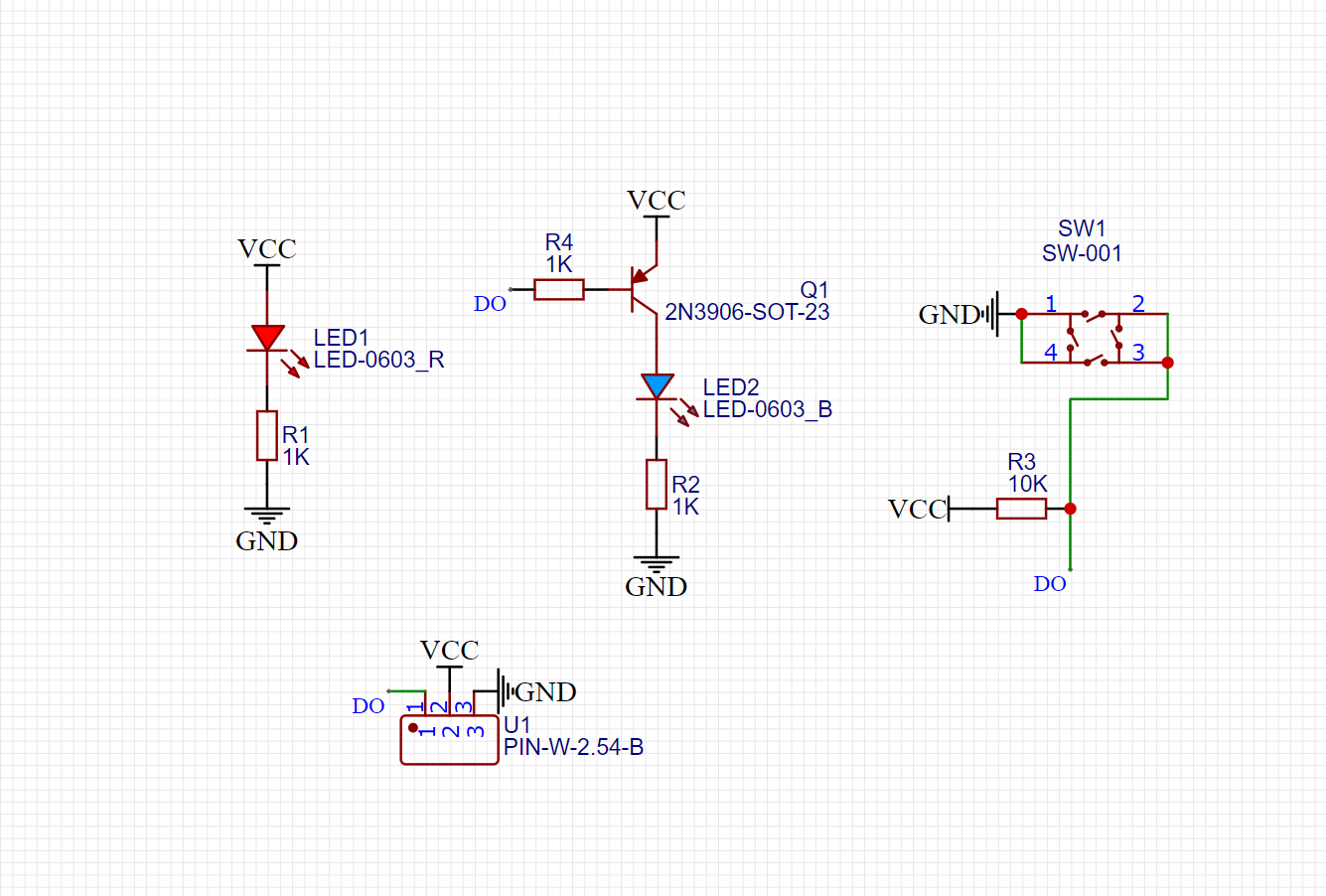

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsart: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

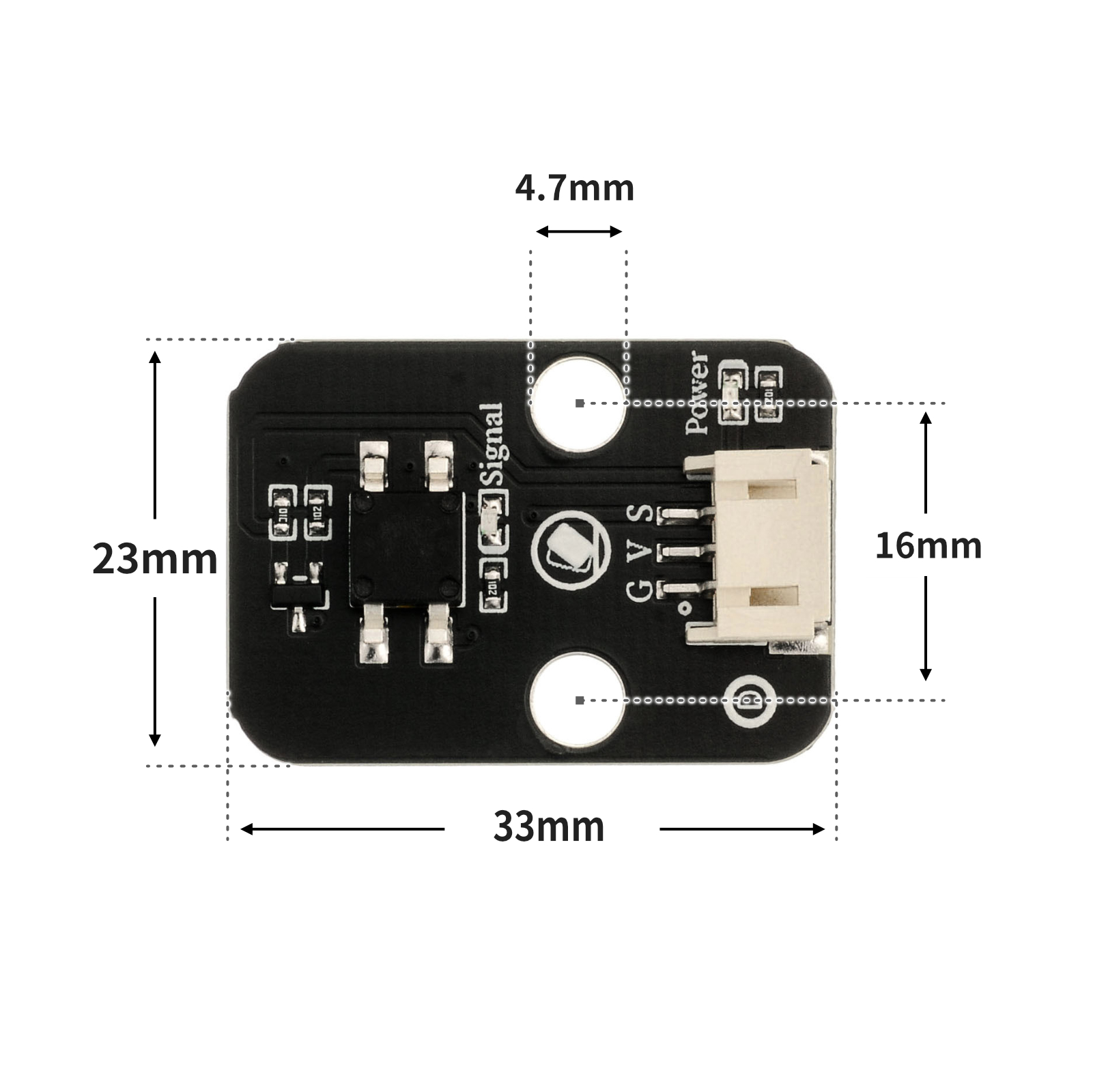

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

 int value = 0;

void setup(){
  Serial.begin(9600);

  pinMode(4, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  value = digitalRead(4);
  if (value == 0) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }
  delay(100);
  Serial.println(value);

}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

mport machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)
time.sleep_ms(500)

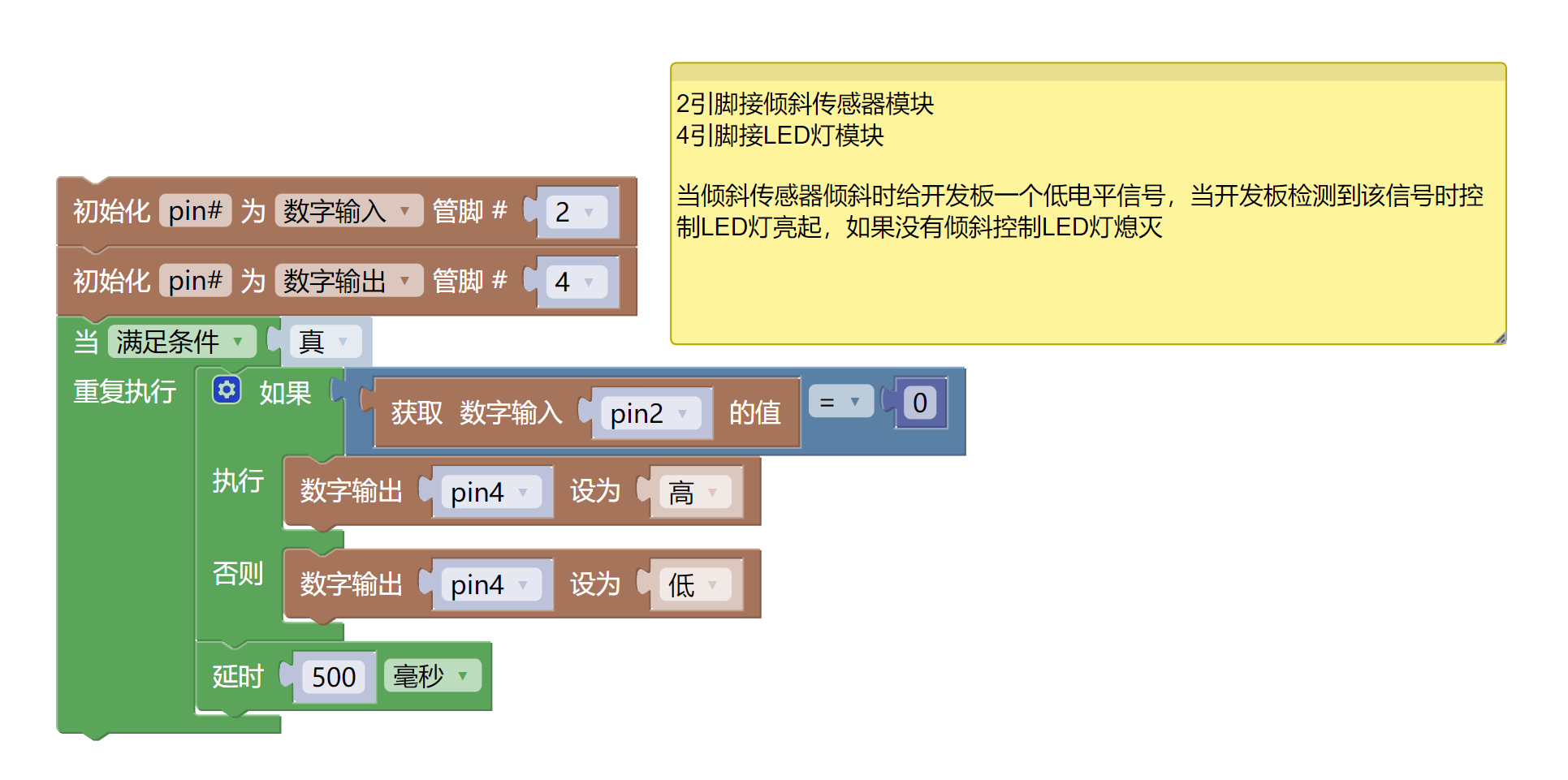

6、米思齐 Mixly 示例程序（图形化语言）

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• UNO-R3 P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• LED-Leuchtmittelmodul (HS-F08L) *1

• Vierachsbewegungssensormodul (HS-S27L) *1

• PH2.0 Zweikopfsteckerleitung *2

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:

9, Testergebnis

Arduino UNO Testergebnis:

ESP32 Python-Testergebnis:
