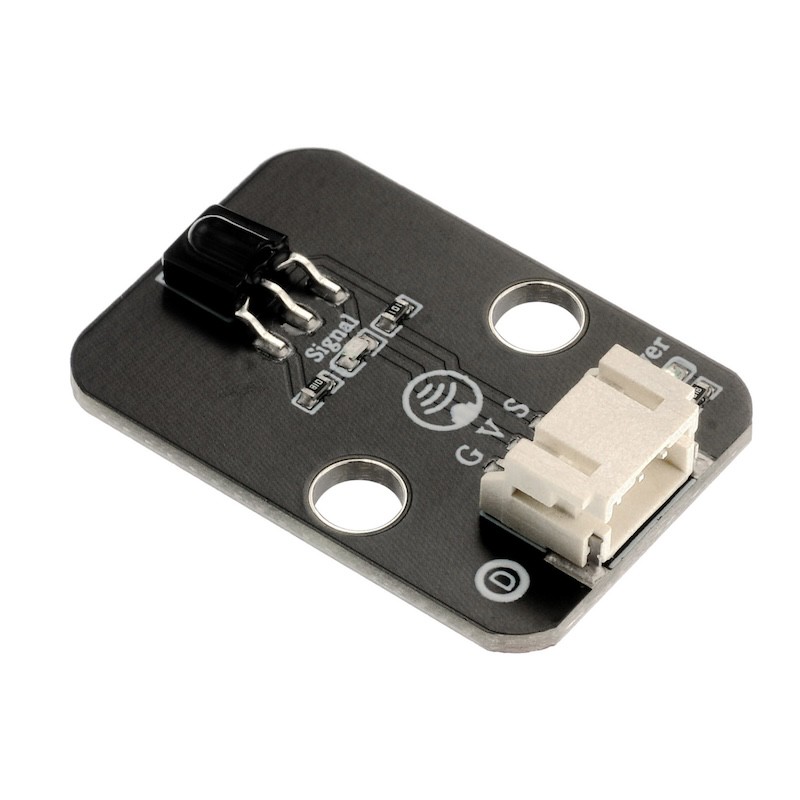

HS-S23-L 38K Infrarot-Fernbedienungsempfängermodul

HS-S23-L 38K Infrarot-Fernbedienungsempfänger-Modul

1、Einführung

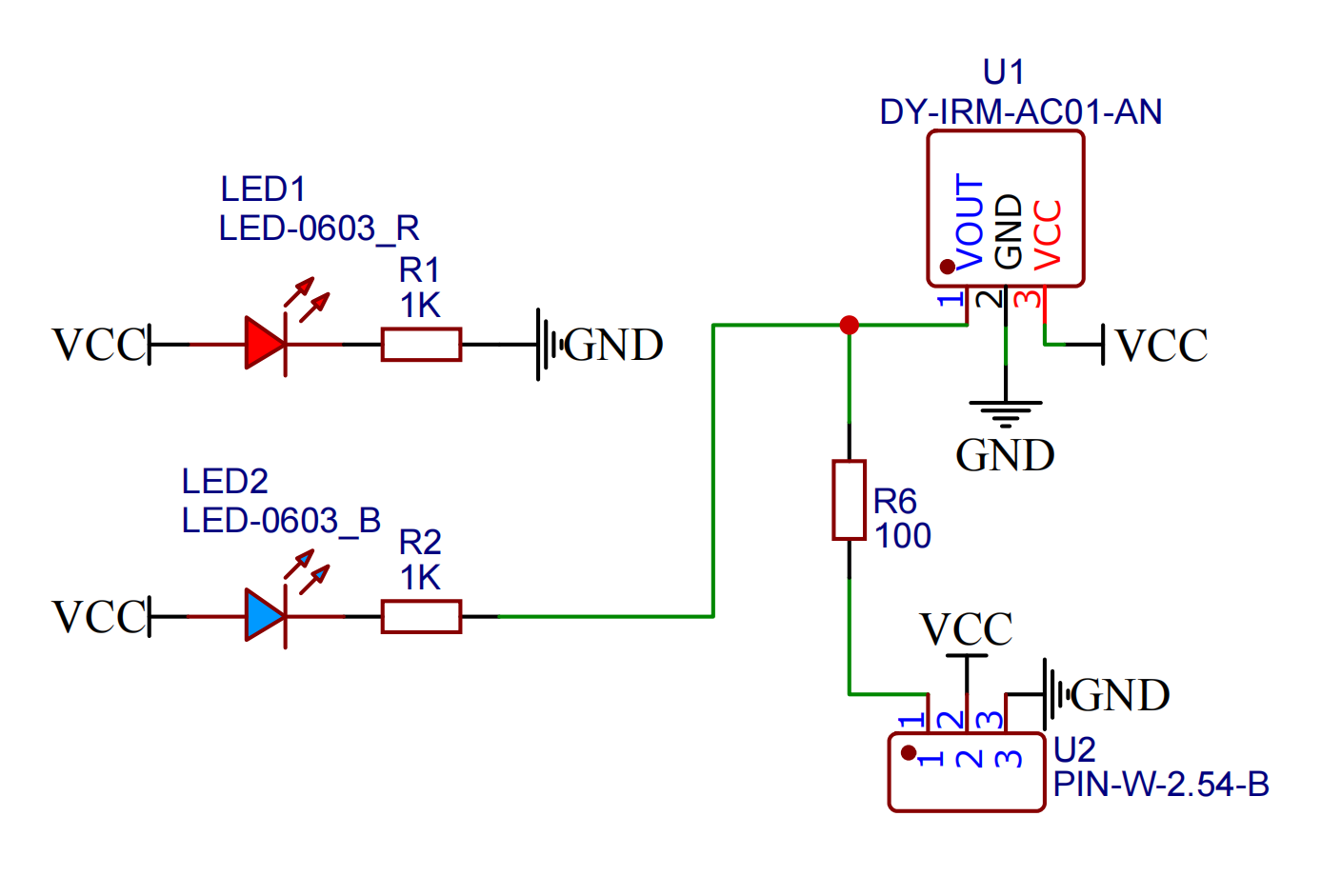

2、Schemazeichnung

3、Modulparameter

Pinbezeichnung	Beschreibung
G	GND（Spannungsversorgungsminus）
V	VCC（Spannungsversorgungsplus）
S	Digital Signalspinne

Spannungsversorgung: 3.3V / 5V
Anschlussart: PH2.0 Stecker
Installationsart: Schraubenmontage / Lego-Bauweise

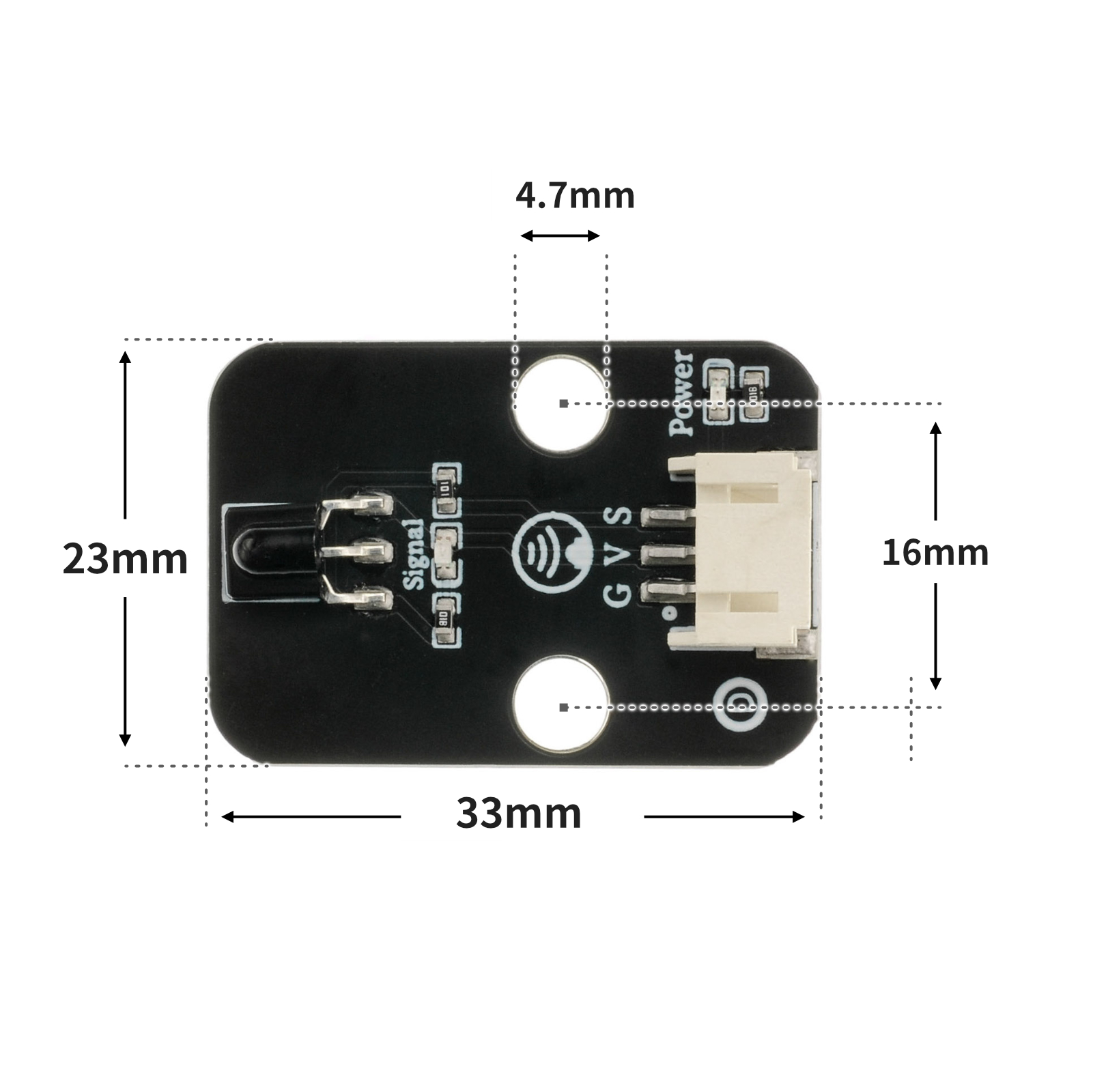

4, Platinegröße

5, Arduino-Bibliothek hinzufügen

Hier ist der Bezug für die Verwendung der Bibliothek:Bibliothek installieren und verwenden

Bibliothekskdatei:2、第二步将UNO开发板的库文件下载后解压在桌面。

6、Arduino IDE Beispielprogramm

Beispielprogramm (UNO-Board):2、第二步将UNO开发板的库文件下载后解压在桌面。

/***********************************************************
  文件名：17_IRremote.ino
  描述：红外遥控灯。
  作者：陈志强
  日期：2022.11.3
***********************************************************/
#include <IRremote.h>

volatile int red;
volatile int yellow;
volatile int green;
const String IR_PROTOCOL_TYPE[] = {
  "UNKNOWN",
  "PULSE_DISTANCE",
  "PULSE_WIDTH",
  "DENON",
  "DISH",
  "JVC",
  "LG",
  "LG2",
  "NEC",
  "PANASONIC",
  "KASEIKYO",
  "KASEIKYO_JVC",
  "KASEIKYO_DENON",
  "KASEIKYO_SHARP",
  "KASEIKYO_MITSUBISHI",
  "RC5",
  "RC6",
  "SAMSUNG",
  "SHARP",
  "SONY",
  "ONKYO",
  "APPLE",
  "BOSEWAVE",
  "LEGO_PF",
  "MAGIQUEST",
  "WHYNTER"
};
IRrecv irrecv_4(4);

void setup(){
  red = 11;
  yellow = 10;
  green = 9;
  Serial.begin(9600);
  irrecv_4.enableIRIn();
}

void loop(){
  if (irrecv_4.decode()) {
    struct IRData *pIrData = &irrecv_4.decodedIRData;
    long ir_item = pIrData->decodedRawData;
    String irProtocol = IR_PROTOCOL_TYPE[pIrData->protocol];
    Serial.print("IR TYPE:" + irProtocol + "\tVALUE:");
    Serial.println(ir_item, HEX);
    irrecv_4.resume();
    Serial.println(ir_item,HEX);
    switch (ir_item) {
     case 0xF30CFF00:
      //按下遥控器“1”键编码值：F30CFF00。红灯亮。
      pinMode(red, OUTPUT);
      digitalWrite(red,HIGH);
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,LOW);
      pinMode(green, OUTPUT);
      digitalWrite(green,LOW);
      break;
     case 0xE718FF00:
      //按下遥控器“2”键编码值：E718FF00。黄灯亮。
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,HIGH);
      pinMode(red, OUTPUT);
      digitalWrite(red,LOW);
      pinMode(green, OUTPUT);
      digitalWrite(green,LOW);
      break;
     case 0xA15EFF00:
      //按下遥控器“3”键编码值：A15EFF00。绿灯亮。
      pinMode(green, OUTPUT);
      digitalWrite(green,HIGH);
      pinMode(red, OUTPUT);
      digitalWrite(red,LOW);
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,LOW);
      break;
     case 0xBA45FF00:
      //按下遥控器“A”键编码值：BA45FF00。所以灯熄灭。
      pinMode(red, OUTPUT);
      digitalWrite(red,LOW);
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,LOW);
      pinMode(green, OUTPUT);
      digitalWrite(green,LOW);
      break;
     default:
      break;
    }

  } else {

  }

}

Beispielprogramm (ESP32-Entwicklungsboard - basierend auf Python, kann nicht mit Arduino IDE hochgeladen werden):

6、米思齐 Mixly 示例程序（图形化语言）

Beispielprogramm (UNO-Board):2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard): Klicken Sie zum Herunterladen

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

HELLO STEM UNO R3 Entwicklungsplatine *1
HELLO STEM UNO R3 P Erweiterungsplatte *1
Verkehrssignalmodul (HS-F05L) *1
38K Infrarot-Empfangsmodul (HS-S23L) *1
PH2.0 4P-Doppelkopfsteckerleitung *1
PH2.0 3P Doppelkopfsteckerleitung *1
Infrarot-Fernbedienung *1

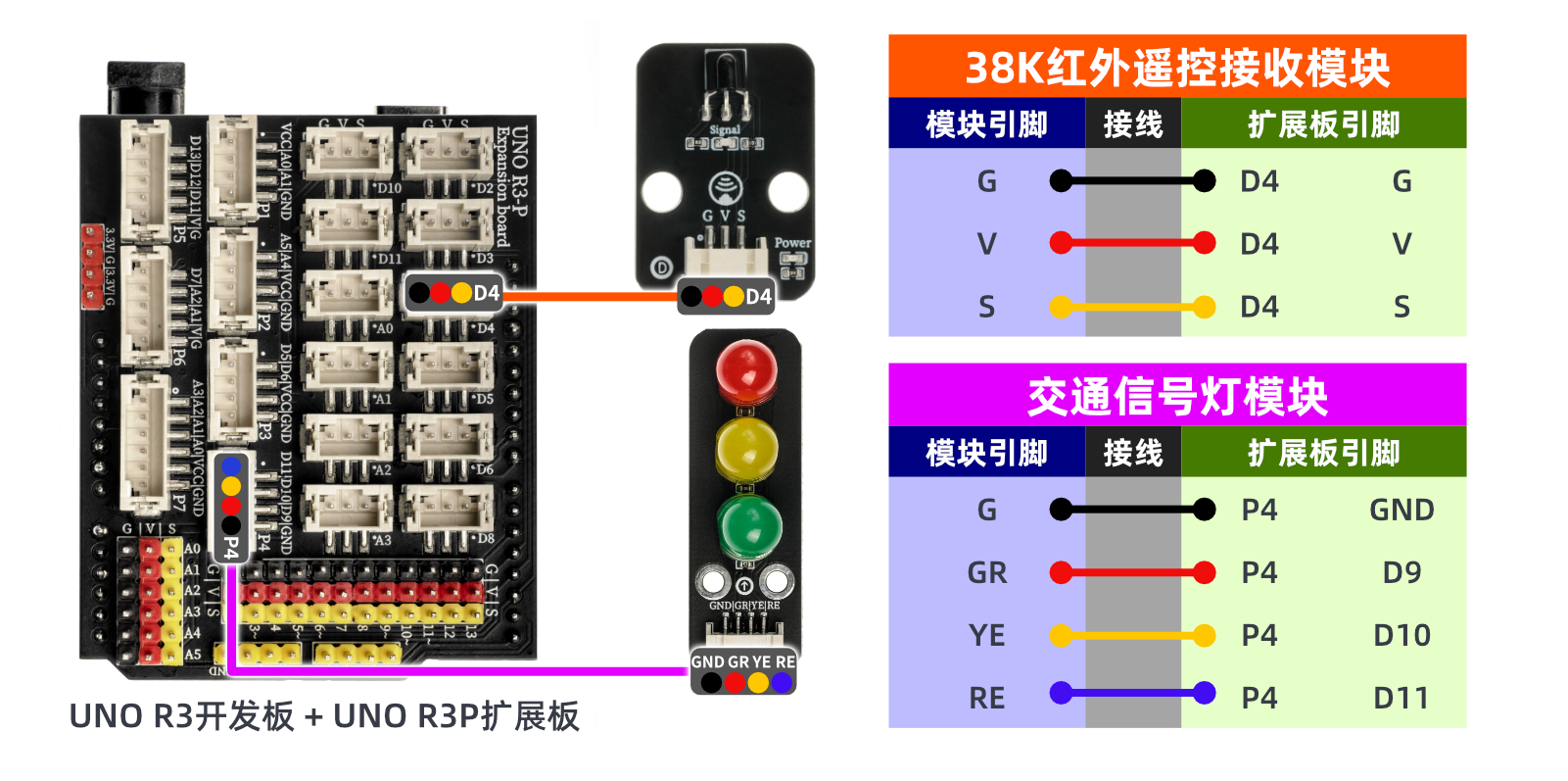

Schaltplan der Leitung:

Einrichtung der Micropython-Umgebung
