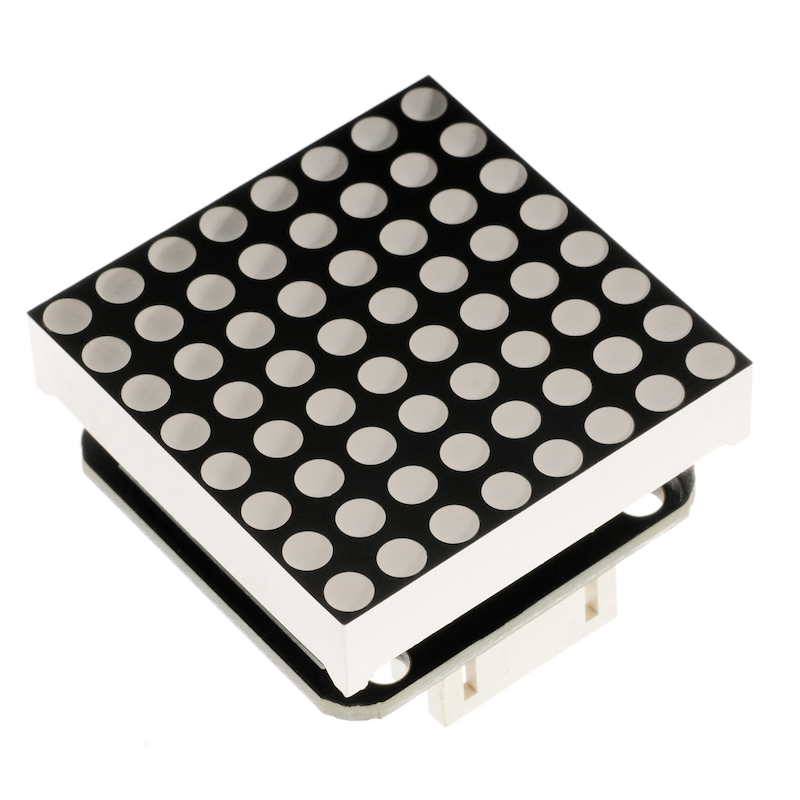

HS-F13P 8x8-Punktmatrizen-Bildschirm

1、Einführung

8*8 Matrixmodul wird von MAX7219 angetrieben, MAX7219 ist ein integrierter serieller Eingangs-/Ausgangs-Displaytreiber, es sind nur 3 IO-Bereiche erforderlich, um 1 Matrix zu steuern, die Matrixdisplay hat keinen Flicker und unterstützt Kaskadierung,8*8 Matrixmodul wird durch Max7219 angetrieben, Max7219 verwendet eine dreileitige Serienkommunikation, wenn Arduino-Daten empfangen werden, werden die Daten durch den internen 8*8 Bit-Speicher RAM des Chips gespeichert, um die Pegel der Pins des 8*8 Matrixmoduls zu steuern, was zur Anzeige führt.

2、Schemazeichnung

8X8-Punktanzeige-HS-F13P SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Anschlussart: PH2.0 Stecker

• Montageart: Schraubenfestigung

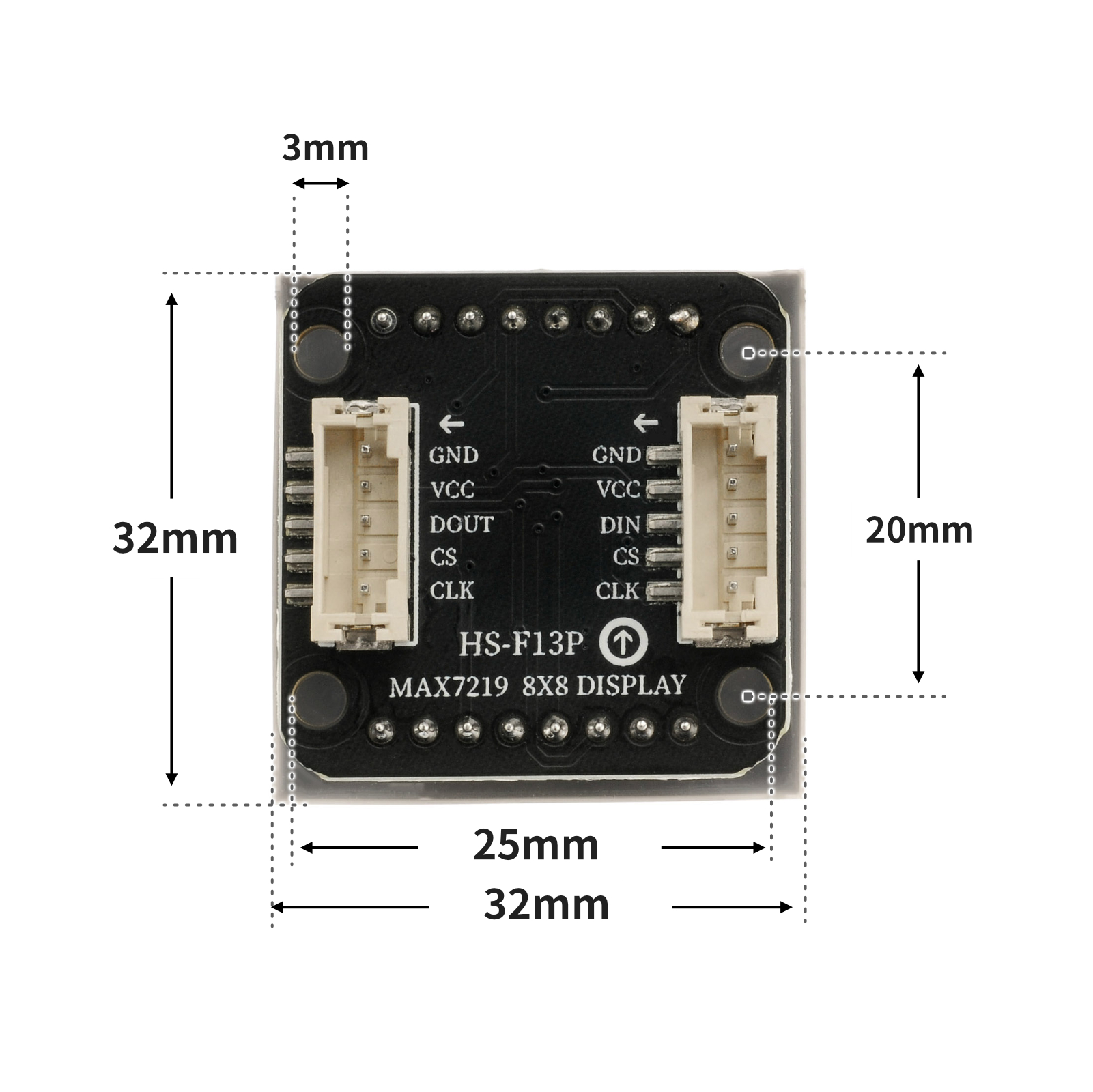

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>

Max72xxPanel myMatrix = Max72xxPanel(9,1,1);
uint8_t  LEDArray[8];

const uint8_t LedArray1[8] PROGMEM ={0x00,0x18,0x24,0x00,0x00,0xa5,0x42,0x00};
const uint8_t LedArray2[8] PROGMEM ={0x00,0x24,0x18,0x00,0x00,0x24,0xc3,0x00};

void setup(){
  myMatrix.setRotation(0,3);
  myMatrix.fillScreen(0);
  myMatrix.write();
}

void loop(){
  //MAX7219上显示笑脸和哭脸各1秒

  memcpy_P(&LEDArray, &LedArray1, 8);
  for(int index_i=0; index_i<8; index_i++)
  {
    for(int index_j=0*8; index_j<0*8+8; index_j++)
    {
      if((LEDArray[index_i]&0x01)>0)
        myMatrix.drawPixel(index_j, 7-index_i,1);
      else
        myMatrix.drawPixel(index_j, 7-index_i,0);
      LEDArray[index_i] = LEDArray[index_i]>>1;
    }
  }
  myMatrix.write();
  delay(1000);
  memcpy_P(&LEDArray, &LedArray2, 8);
  for(int index_i=0; index_i<8; index_i++)
  {
    for(int index_j=0*8; index_j<0*8+8; index_j++)
    {
      if((LEDArray[index_i]&0x01)>0)
        myMatrix.drawPixel(index_j, 7-index_i,1);
      else
        myMatrix.drawPixel(index_j, 7-index_i,0);
      LEDArray[index_i] = LEDArray[index_i]>>1;
    }
  }
  myMatrix.write();
  delay(1000);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time

def write_byte(data):
    CS.value(0)
    for i in range(0, 8, 1):
        CLK.value(0)
        if ((data<<i)&0x80) == 0:
            DIN.value(0)
        else:
            DIN.value(1)
        CLK.value(1)

def write_data(addr, data):
    CS.value(0)
    write_byte(addr)
    write_byte(data)
    time.sleep_us(5)
    CS.value(1)

def Picture_display(Picture):
    for i in range(0, 8, 1):
        write_data(i + 1, Picture[i])



CLK = machine.Pin(18, machine.Pin.OUT)
CS = machine.Pin(5, machine.Pin.OUT)
DIN = machine.Pin(23, machine.Pin.OUT)
smiley = [0x00, 0x42, 0xA5, 0x00, 0x00, 0x24, 0x18, 0x00]
Crying_face = [0x00, 0xC3, 0x24, 0x00, 0x00, 0x18, 0x24, 0x00]
while True:
    Picture_display(smiley)
    time.sleep(1)
    Picture_display(Crying_face)
    time.sleep(1)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• HELLO STEM UNO R3 P-Erweiterungsplatte *1

• USB type-c Datenkabel *1

• 8X8 LED-Matrixdisplay (HS-F13P) *1

• PH2.0 5P Stecker auf Dupont-Kabel *1

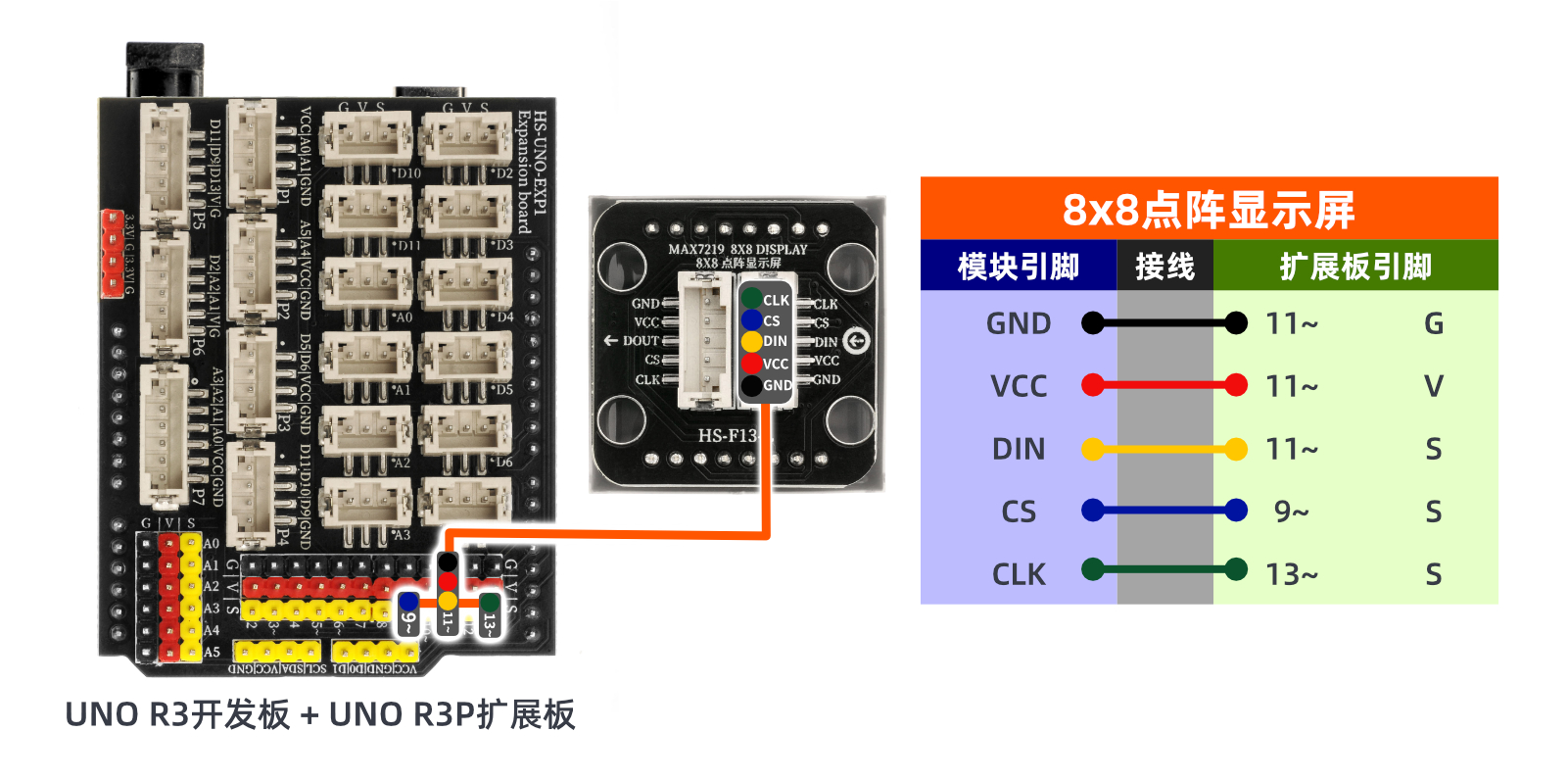

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:

• ESP32EA MOC Entwicklungsboard *1

• ESP32-EXP1 Erweiterungsplatine *1

• USB type-c Datenkabel *1

• 8X8 LED-Matrixdisplay (HS-F13P) *1

• PH2.0 5P *1

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

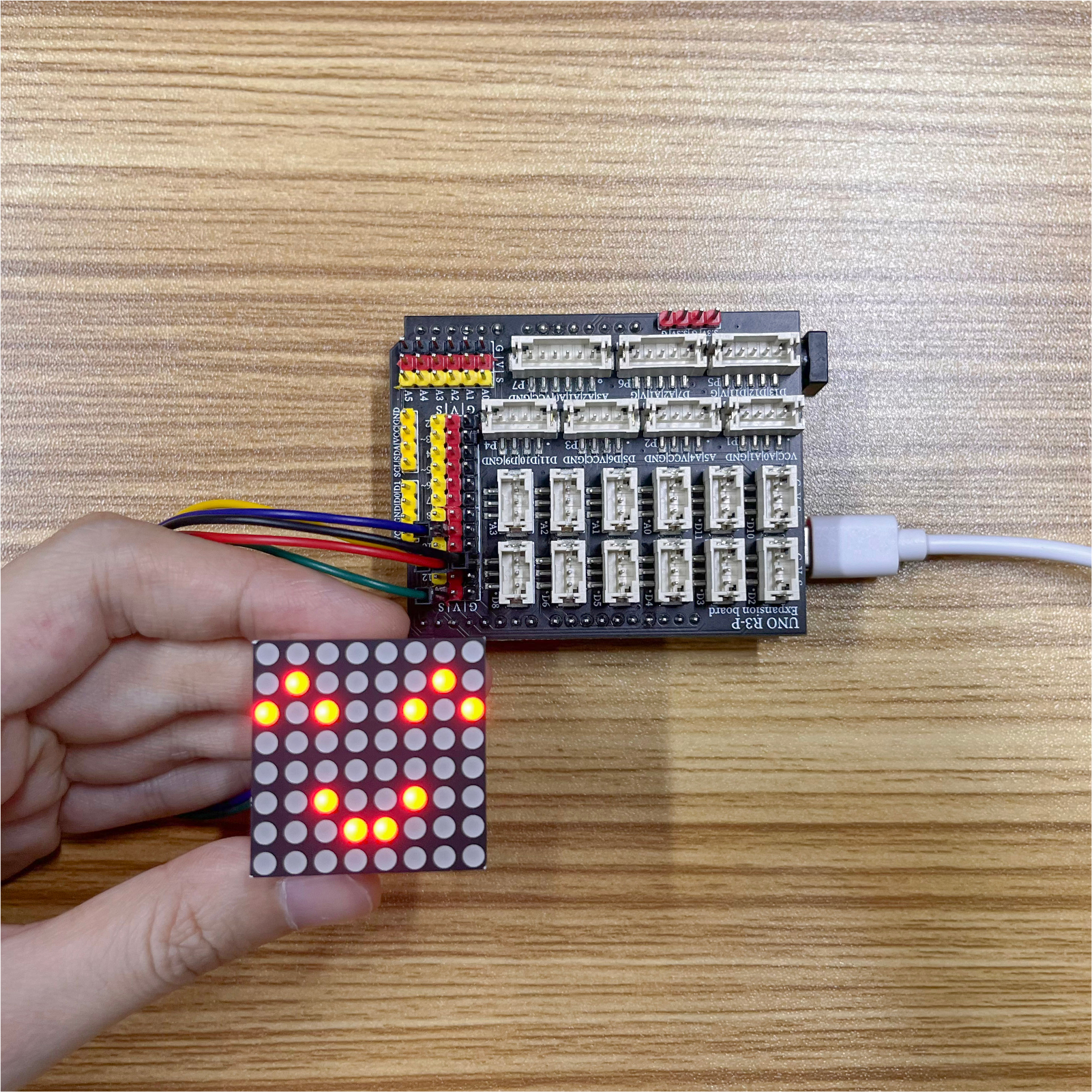

10、Testergebnis

Arduino UNO Testergebnis:

Nachdem die Kabel an das Gerät angeschlossen sind, kopieren Sie das obige Programm auf die Entwicklungsplatine und drücken Sie die Reset-Taste, um die LED-Anzeige mit wechselnden Lächeln und Tränen zu sehen.

ESP32 Testergebnis:

Wird aktualisiert...
