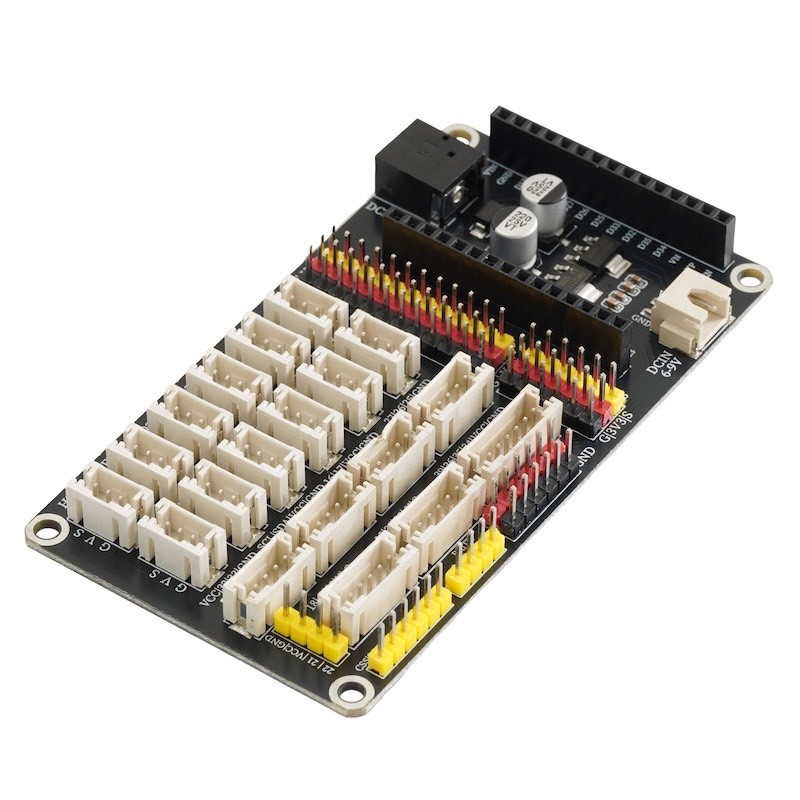

1、Einführung
2、Eigenschaften
1、hat ein I/O-Anschluss-Pin (kann den Bedarf an Erweiterungsmodulen mit Dupont-Kabeln erfüllen).
2、hat eine IO-Schnittstelle PH2.0 3P-Buchse, sowie 4 PH2.0 4P-Buchsen, 2 PH2.0 5P-Buchsen und 1 PH2.0 6P-Buchse.
3、hat SPI-Kommunikationsanschlüsse, Seriellen Kommunikationsanschlüsse, I2C-Kommunikationsanschlüsse vorhanden。
3、Erweiterungsplatzauswertung
Digitales IO-Klemmleiste PH2.0 3P Stecker (8-18,21) und Digitales IO-Steckverbinder (alle Steckverbinder)
Diese IO-Pins können als digitale Ausgänge eingestellt werden, d.h. sie können auf Hochspannung oder Niederspannung gesetzt werden.
Simulierte IO-Steckdose PH2.0 3P-Buchse (8,9,10,11,12,13,14,15,16,17,18) und Simulierte IO-Steckdose Abzweig (1-16)
Diese IO-Ports können als Simulationsinputs angegeben werden.
P1 Steckplatz
Der Steckplatz-Schaltkreis ist so gestaltet, dass er VCC/32/33/GND verwendet, um mit einigen Modulen, die mit dem PH2.0 4P-Anschluss kompatibel sind, zu koppeln. (Kompatible Module: HS-SR04L)Ultraschallsensor)
P2-Sitz
Das Steckplatz-Schaltung ist konzipiert als 22/21/VCC/GND, um eine einfache Verbindung mit einigen Modulen mit PH2.0 4P-Anschluss herzustellen. (Kompatibilitätsmodul: HS-S63-L)TCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
P3-Sockel
Der Steckplatz-Schaltkreis ist so gestaltet, dass er 16/17/VCC/GND hat und es ermöglicht, mit einigen Modulen, die über einen PH2.0 4P-Anschluss verfügen, zu koppeln.Sprach認識制御モジュール、HS-F04L電機駆動モジュール、HS-F20LMotormodul、HS-F10L電機駆動モジュール、HS-S49PLMP3-Sprachausgabemodul、HS-F23-L1-stelliges 7-Segment-Display、HS-S60-LBluetooth-Modul)
P4-Sockel
Der Steckplatz der Schaltung ist so gestaltet, dass er 27/26/25/GND verwendet und es ermöglicht, mit einigen Modulen, die mit dem PH2.0 4P-Anschluss kompatibel sind, zu verbunden werden. (Kompatabiler Modul: HS-F05L)Verkehrssignalmodul、HS-F01LRGB-LED-Modul)
P5-Sockel
Diese Steckplatz-Schaltung ist vom 18/5/23/V/G designed und ermöglicht die Verbindungen mit einigen Modulen, die mit PH2.0 5P-Buchsen ausgestattet sind. (Beispielsweise HS-F13L8x8 Punktmatrix-Displaymodul、HS-F24-L1-stelliges 7-Segment-Display)
P6 Steckplatz
Diese Steckplatz-Schaltung ist so gestaltet, dass sie 15/34/35/V/G ermöglicht, einfach mit einigen Modulen mit PH2.0 5P-Anschluss zu koppeln. (Kommunikationsmodule: HS-S34L)Doppelachser Joystickmodul、HS-S32LDrehencoders)
P7 Steckplatz
Der Steckplatz-Schaltkreis ist so gestaltet, dass er 39/36/35/34/V/G hat und leicht mit einigen Modulen mit PH2.0 6P-Anschluss verbunden werden kann.4P Tastenmodul)
