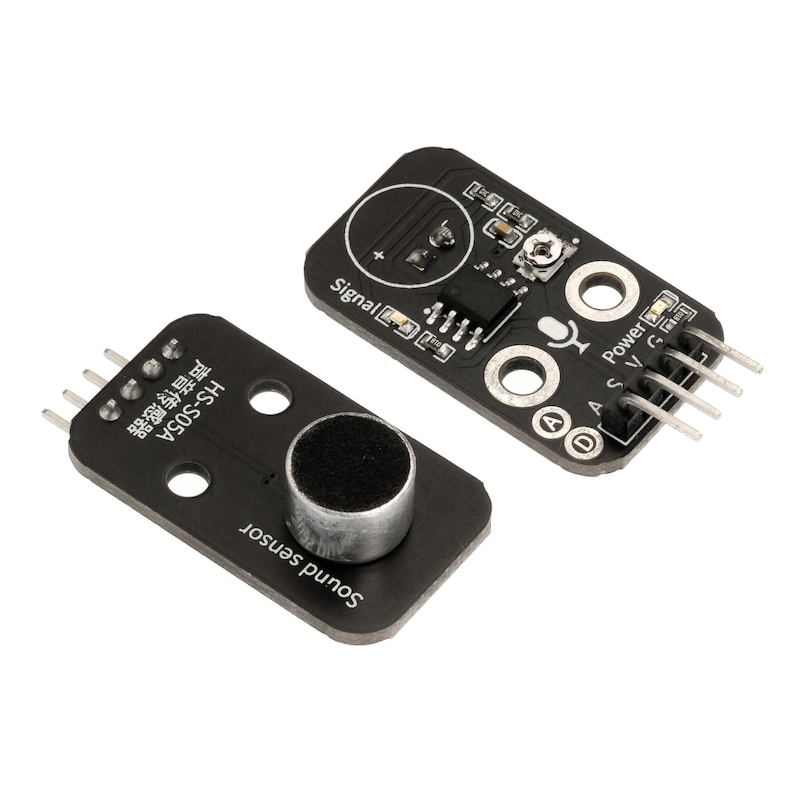

HS-S05A Klangsensor

1、Einführung

Die Funktion des Lautsprechersensors ist ähnlich wie ein Mikrofon.Es wird verwendet, um Schallwellen zu empfangen, das Muster der Schallbewegungen anzuzeigen, aber nicht die Intensität des Lärms zu messen.Dieser Sensor enthält einen auf Geräusche empfindlichen Kondensator-Elektret-Mikrofon.Der Schallwellen bewirken, dass die polarisierte Membran im Mikrofon schwingt, was zu einer Änderung der Kapazität führt und eine entsprechend veränderte geringe Spannung erzeugt.Diese Spannung wird anschließend in eine 0-5V-Spannung umgewandelt, durch A/D-Wandlung vom DatenSampler empfangen und an den Hauptkontrollchip gesendet.

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

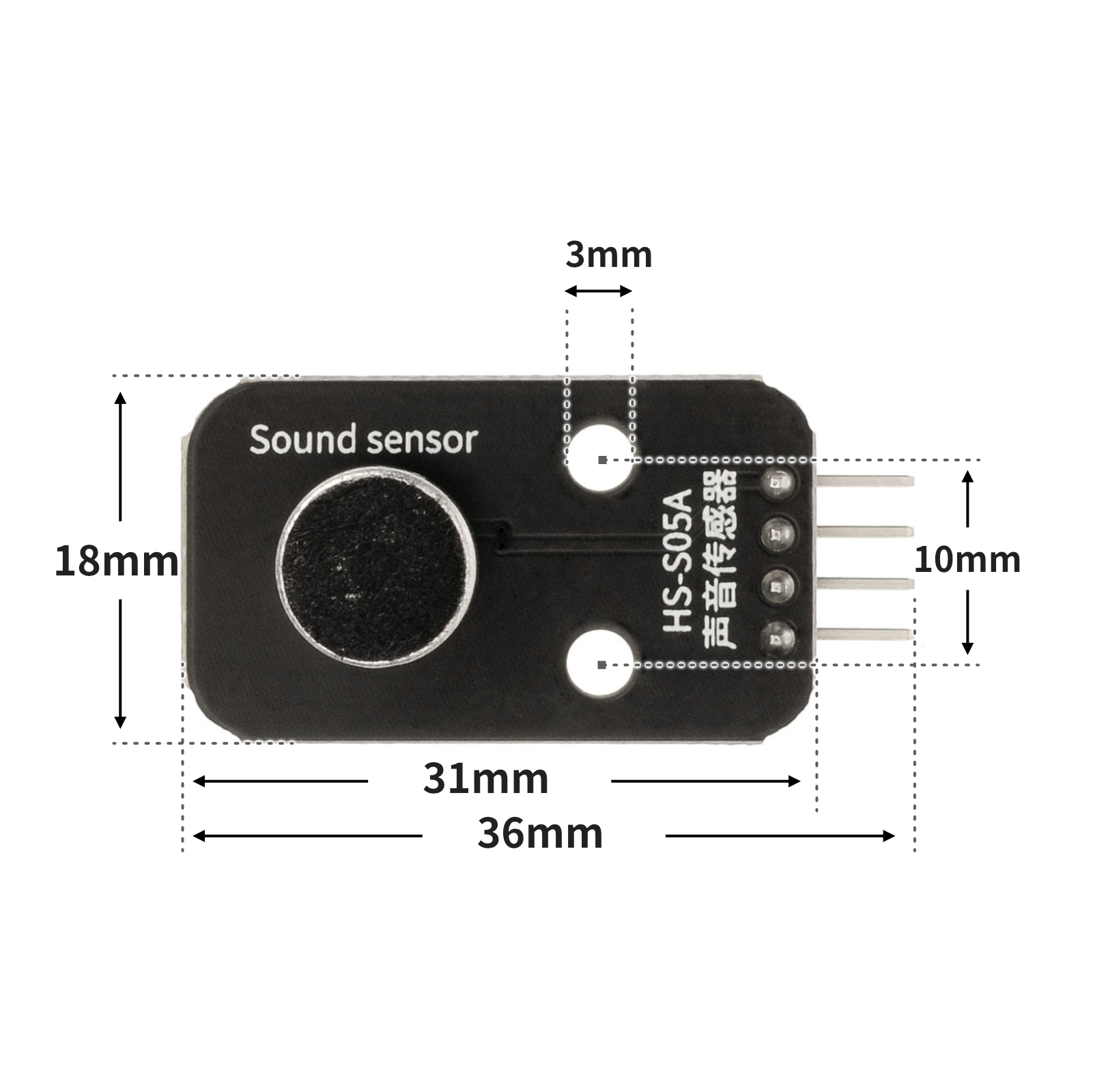

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile int value_A;

void setup(){
  Serial.begin(9600);
  value_A = 0;
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D9口。
  value_A = analogRead(A0);
  Serial.print("   声音传感器模拟口值：");
  Serial.println(value_A);
  //保证安静环境下声音传感器模拟口
  if (value_A > 410 || value_A < 407) {
    digitalWrite(9,HIGH);
    delay(1000);

  } else {
    digitalWrite(9,LOW);

  }

}​

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if adc32.read_u16() >= 40000:
        pin4.value(1)
        time.sleep_ms(500)
    else:
        pin4.value(0)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• LED-Leuchtmittelmodul (HS-F08A) *1

• Klangsensormodul (HS-S05A) *1

• 1P Mutter-zu-Mutter-Dupont-Kabel *6 Stück oder 3P Mutter-zu-Mutter-Dupont-Kabel, 2P Mutter-zu-Mutter-Dupont-Kabel, 1P Mutter-zu-Mutter-Dupont-Kabel je *1 Stück

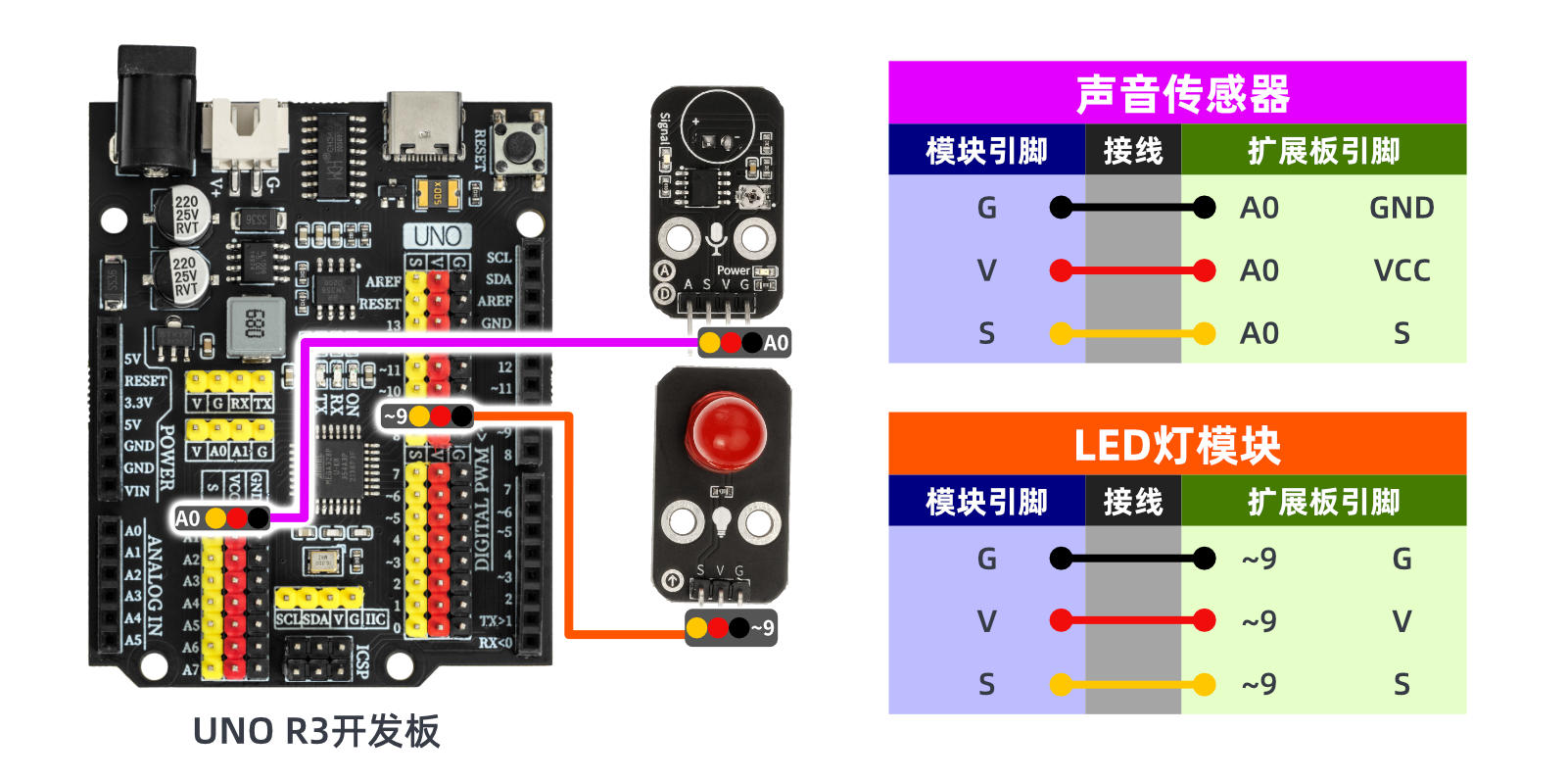

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

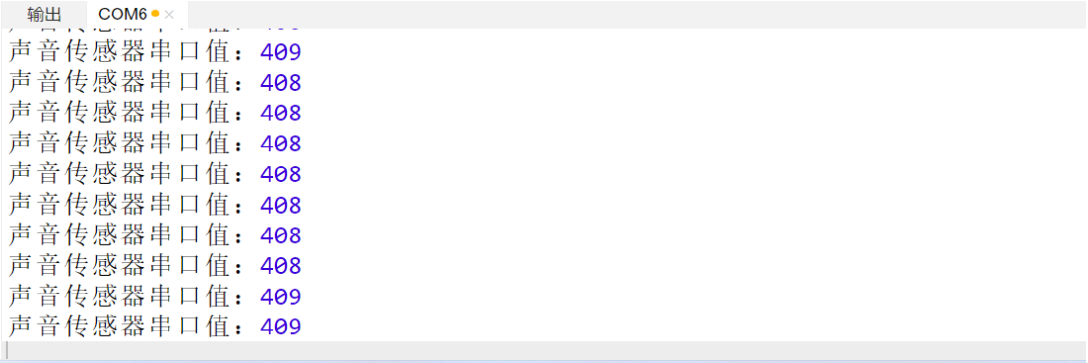

10、Testergebnis

Arduino UNO Testergebnis:
