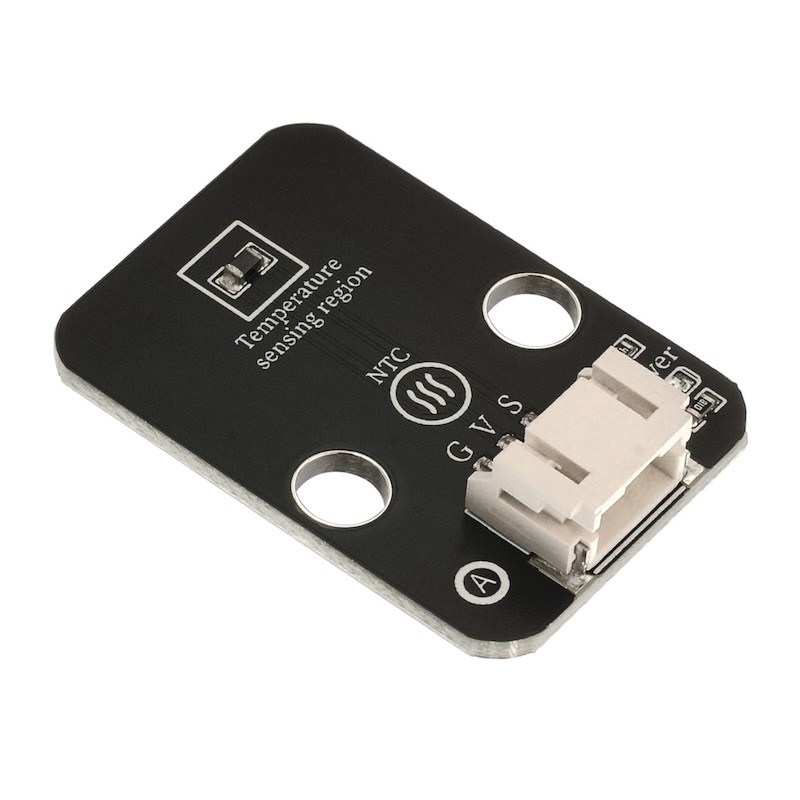

HS-S35-L Thermosensor

1、Einführung

Thermistoren sind eine Klasse empfindlicher Bauteile und werden je nach Temperaturkoeffizient in positive Temperaturkoeffizienten-Thermistoren (PTC) und negative Temperaturkoeffizienten-Thermistoren (NTC) unterteilt.Der typische Merkmal eines thermischen Widerstands ist die Empfindlichkeit gegenüber der Temperatur, die unter verschiedenen Temperaturen unterschiedliche Widerstandswerte zeigt.Der thermische Widerstand von thermischen Widerständen mit positiver温度Koeffizient (PTC) nimmt mit steigender Temperatur zu, während der thermische Widerstand von thermischen Widerständen mit negativer温度Koeffizient (NTC) mit steigender Temperatur abnimmt. Sie gehören beide zu Halbleitern.

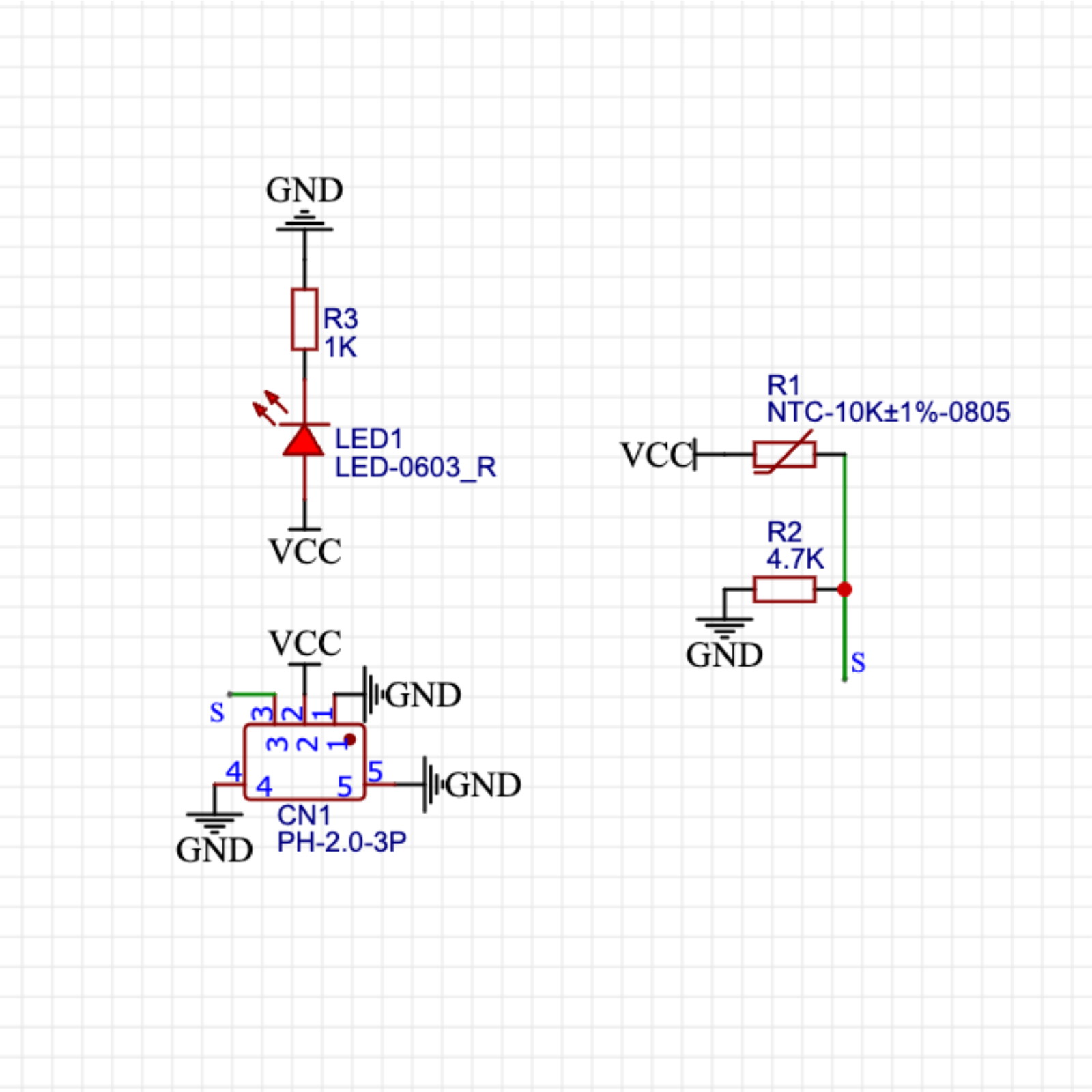

2、SchemazeichnungKlicken Sie hier, um zum Inhaltsverzeichnis zurückzukehren

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsart: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Grafische Beispielprogramme:

volatile int value;//定义热敏传感器模拟值变量

void setup(){
  value = 0;
  Serial.begin(9600);//设置波特率
  pinMode(A0, INPUT);//定义A0为输入引脚
  pinMode(6, OUTPUT);//定义6为输出引脚
}

void loop(){
  value = analogRead(A0);//获取热敏电压模拟值
  Serial.print("Thermal Data：");
  Serial.println(value);//打印热敏电压模拟值
  if (analogRead(A0) > 380) {//判断热敏值是否大于380
    tone(6,196);//6号蜂鸣器响起

  }
  delay(200);
  noTone(6);//6号蜂鸣器不响

}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine
import music


adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
print(adc32.read_u16())
if adc32.read_u16() > 40000:
midi.pitch_time(440, 2000)

6、米思齐 Mixly 示例程序（图形化语言）

Arduino UNO Grafische Beispielprogramme:2、第二步将UNO开发板的库文件下载后解压在桌面。

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Thermosensor (HS-S35L) *1

• ohne Quell-Buzzer (HS-F02L) *1

• PH2.0 3P Doppelkopfsteckerleitung *2

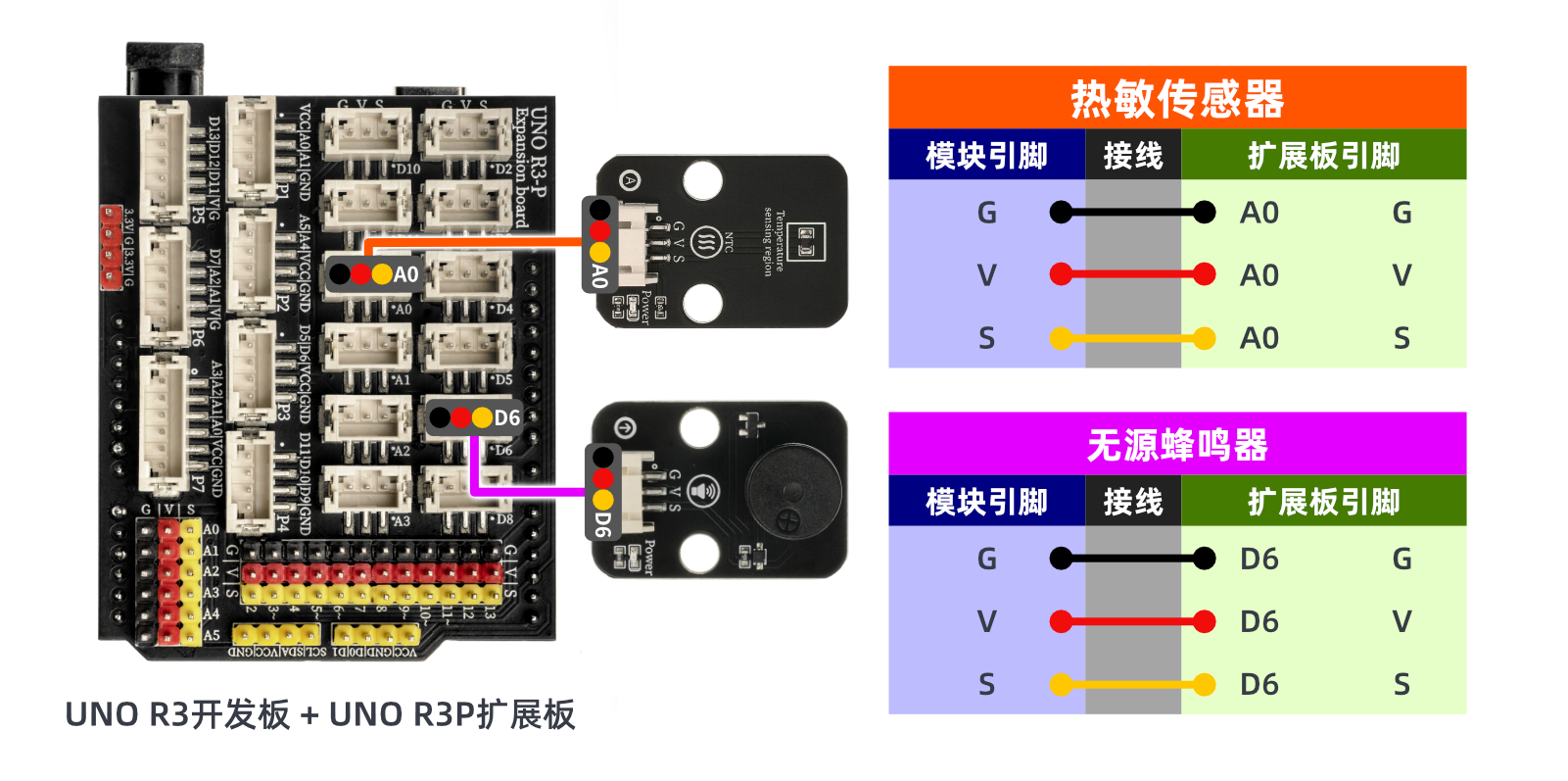

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:

9, Testergebnis

Arduino UNO Testergebnis:

Nachdem die Kabel an den Bauteil angeschlossen sind, kopieren Sie das obige Programm auf die Arduino-UNO-Entwicklungsplatine, öffnen Sie den seriellen Monitor, stellen Sie die Baudrate auf 9600 ein. Wenn die umgebende Temperatur auf einen bestimmten Wert steigt, ertönt der passive Heulton, zu diesem Zeitpunkt können Sie den Wert im seriellen Monitor überprüfen. Sie werden feststellen, dass der analoge Wert niedriger ist, wenn die umgebende Temperatur niedriger ist als bei höherer Temperatur.

ESP32 Python-Testergebnis:Nachdem die Kabel des Geräts angeschlossen sind, laden Sie das obige Programm auf die ESP32-Entwicklungskarte und öffnen Sie den seriellen Monitor. Stellen Sie die Baudrate auf 9600 ein. Wenn die umgebende Temperatur auf einen bestimmten Wert steigt, wird der passive Heulton alarmiert. In diesem Moment können Sie die auf dem seriellen Monitor gedruckten Werte überprüfen. Sie werden feststellen, dass der angenommene Wert bei niedrigerer Temperatur umgebenden als bei höherer Temperatur geringer ist.
