HS-S51-L Mini MP3-Adapter

1、Einführung

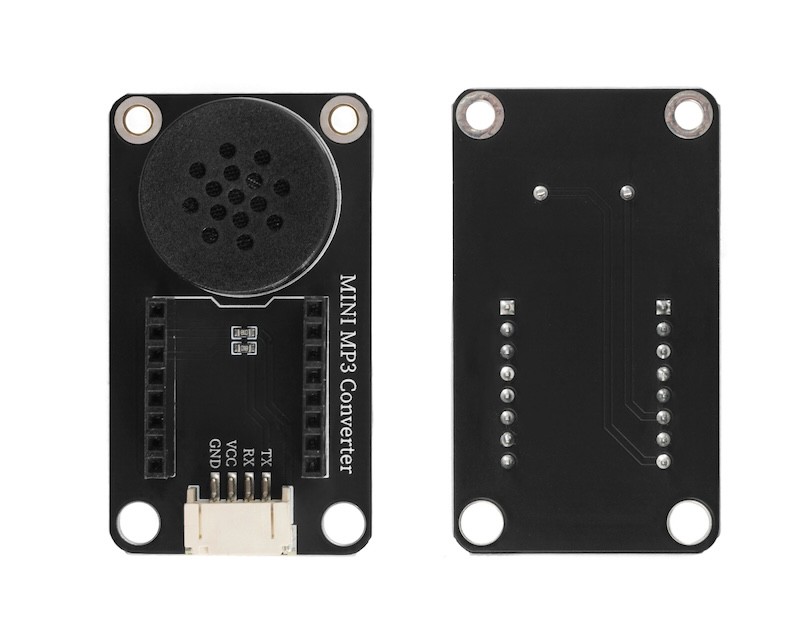

Mit dem Mini MP3-Modul können MP3-Songs von der Speicherkarte abgespielt werden. Um die MP3-Wiedergabe zu ermöglichen, muss ein Lautsprecher und die Verbindung des Mini MP3-Moduls hinzugefügt werden. Dieses Modul wird dann über Dupont-Kabel mit einem Arduino oder ähnlichen Hauptsteuerungsboard verbunden.Und unser Produkt ist bereits mit einem Lautsprecher ausgestattet und verfügt über zwei Reihen von 8P-Buchsen, die direkt mit dem Mini MP3-Modul verbunden werden können (in der gleichen Richtung wie der Speicherkartenschacht und der 4P-Anschluss), und ist kompatibel mit LEGO-Steinen. Über die 4P-Buchsen, die auf Dupont-Kabel und Arduino-Steuerplatten umgerüstet werden können, kann Programmentwicklung durchgeführt werden, um einfache MP3-Wiedergabefunktionen zu realisieren.

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 4P Stecker

• Montageart: Doppelbolzenfixierung

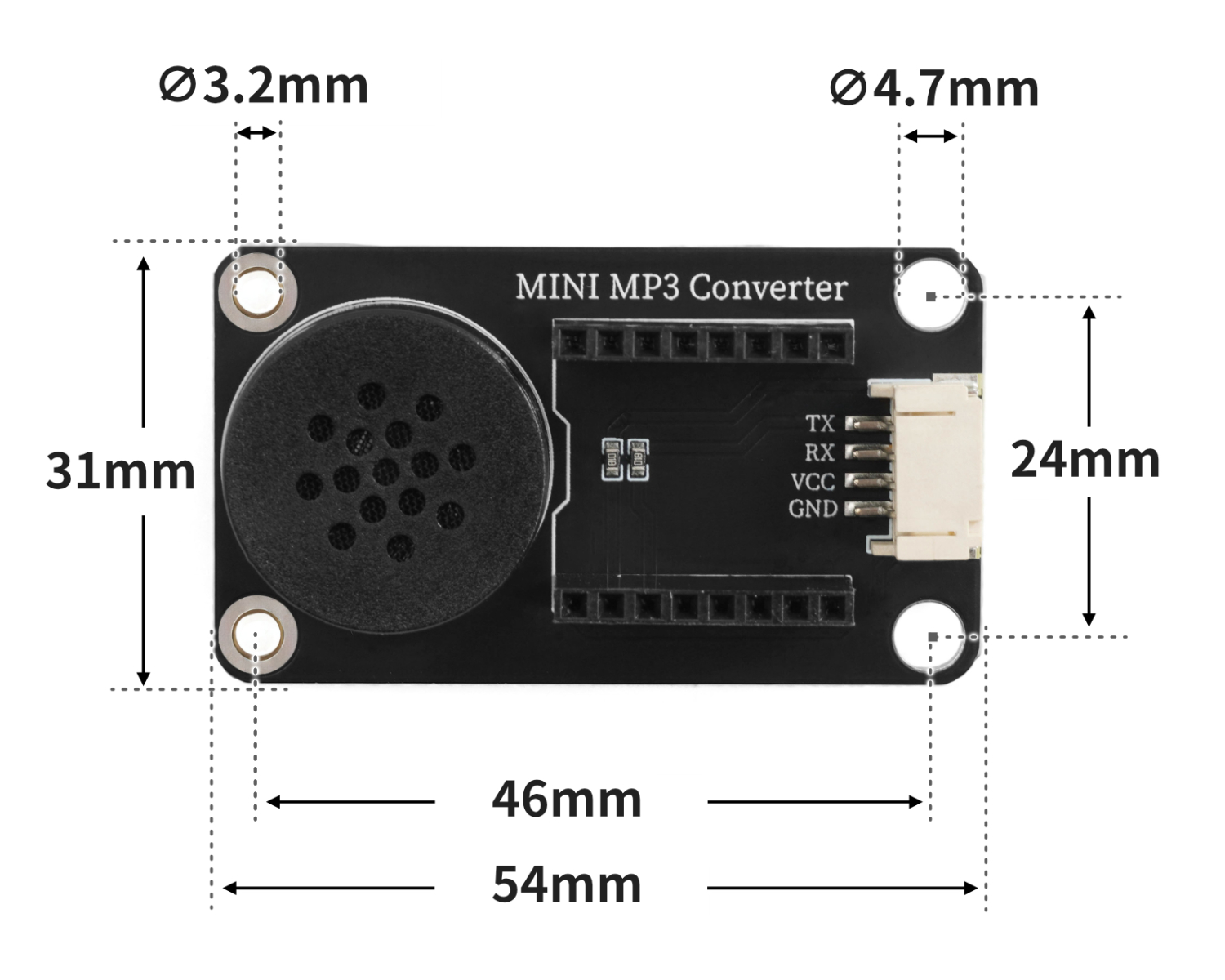

4, Platinegröße

5、Arduino IDE Beispielprogramm

Beispielprogramm (UNO-Board): Klicken Sie zum Herunterladen

#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;

void setup(){
  mySerial.begin(9600);
  myPlayer.begin(mySerial);
  myPlayer.setTimeOut(500);
  myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
  myPlayer.EQ(DFPLAYER_EQ_NORMAL);
  myPlayer.volume(50);
}

void loop(){
  myPlayer.play(1);
  delay(1000);
  myPlayer.play(2);
  delay(1000);
  myPlayer.play(3);
  delay(1000);

}

Beispielprogramm (ESP32-Entwicklungsboard - basierend auf Python, kann nicht mit Arduino IDE hochgeladen werden):

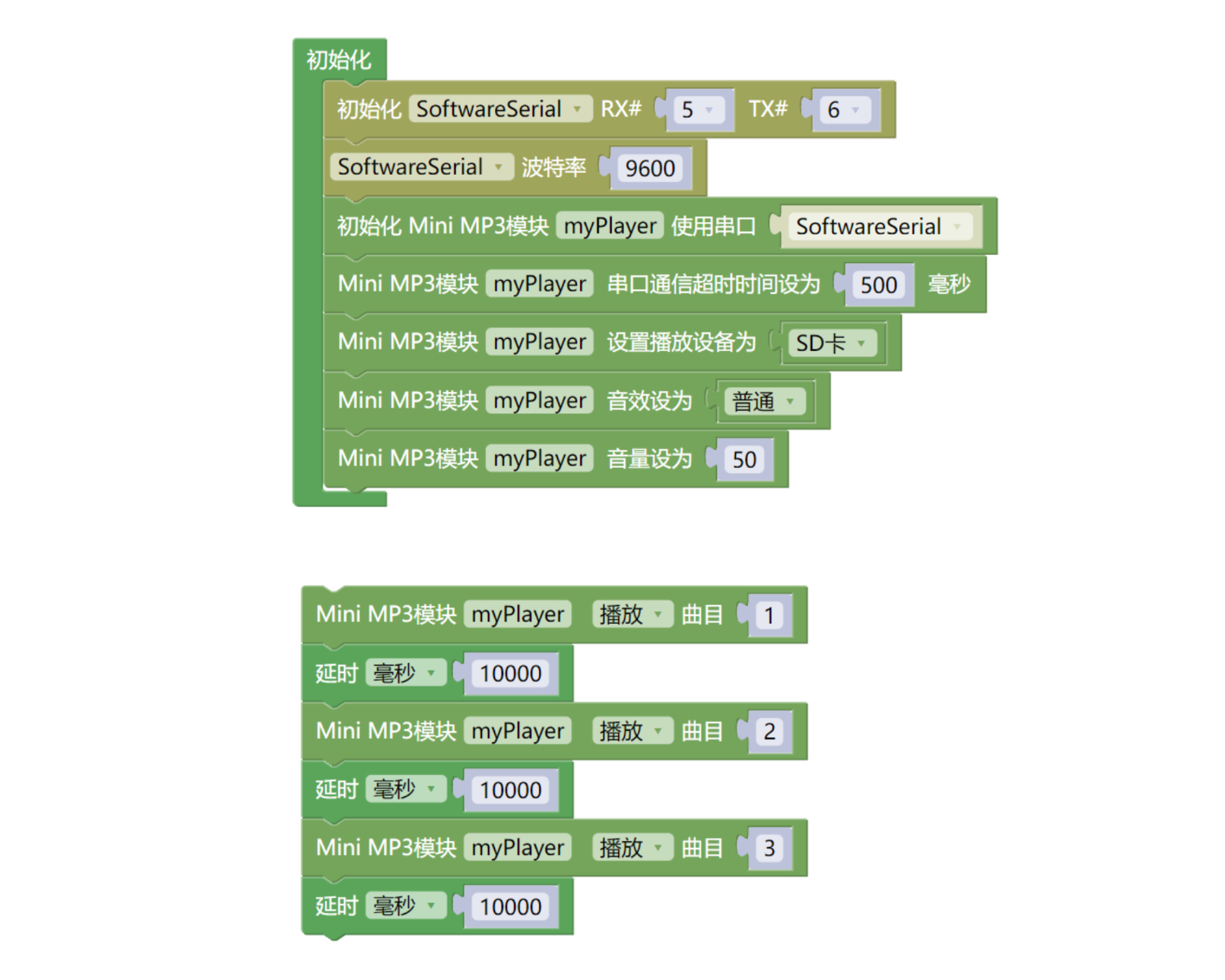

6、米思齐 Mixly 示例程序（图形化语言）

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard): Klicken Sie zum Herunterladen

7, Aufbau des Testumgebungs

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• UNO R3P Extension Board*1

• USB type-c Datenkabel *1

• Mini MP3-Adapter (HS-F51-L) *1

• PH2.0 4P-Leitung 1 Stück

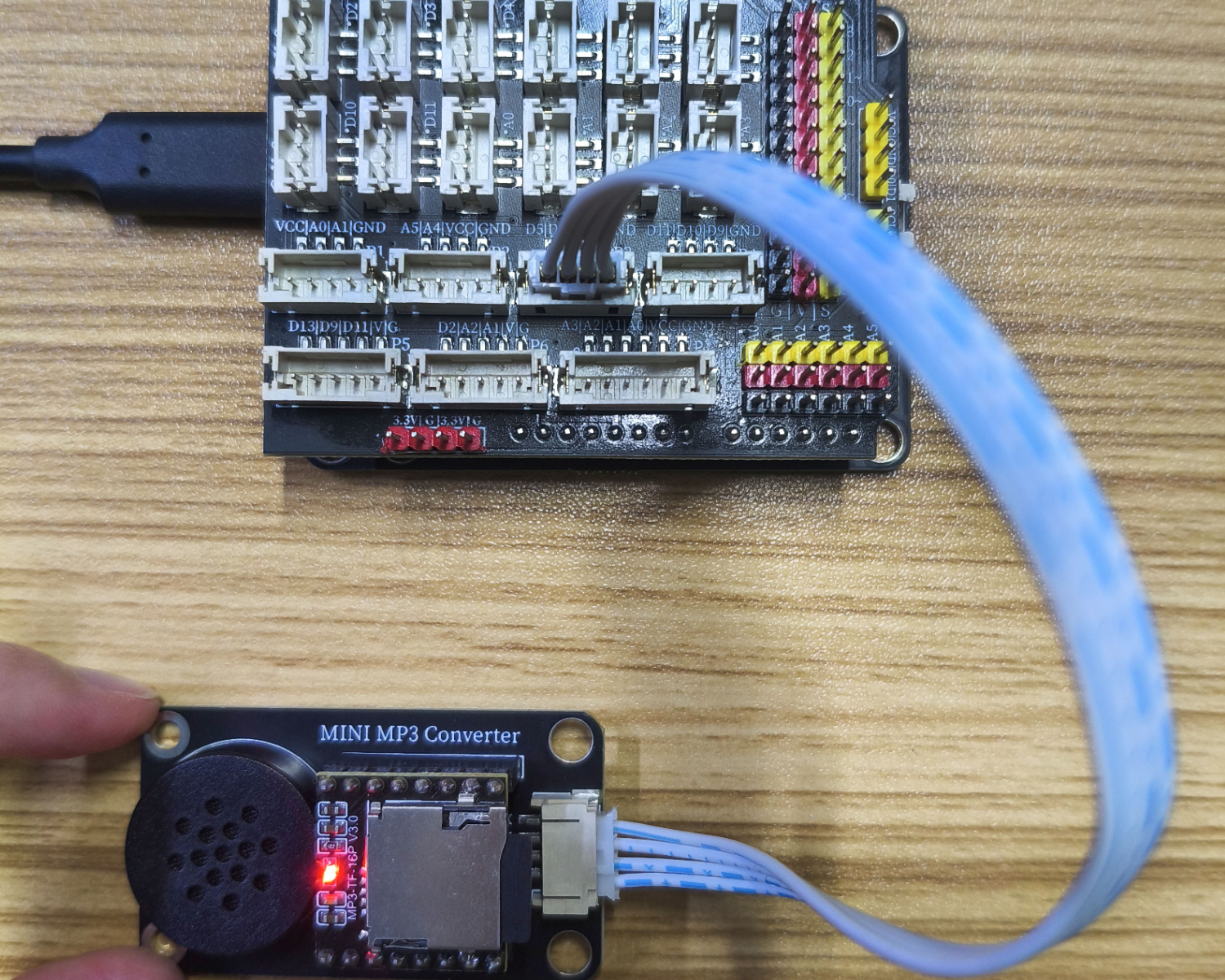

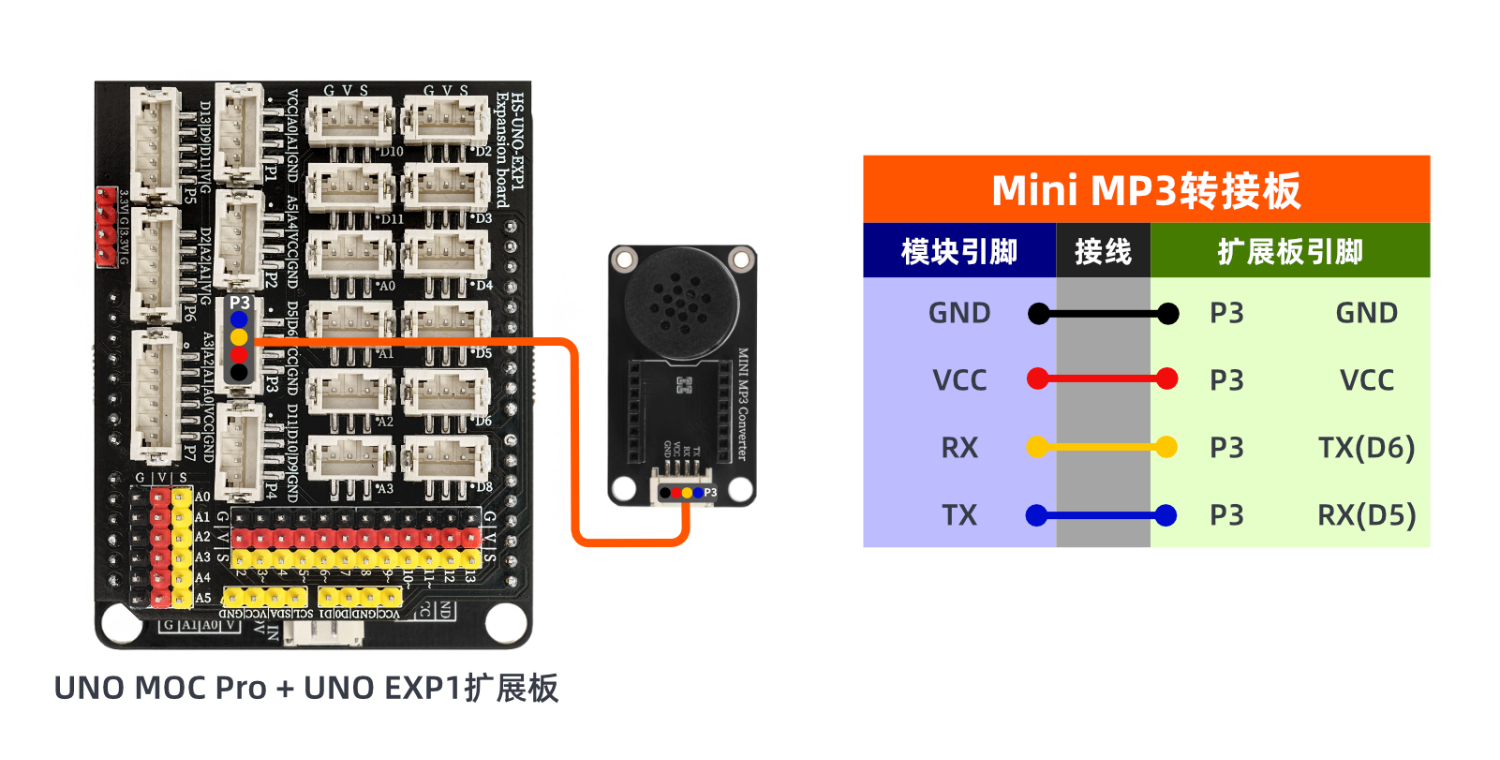

Schaltplan der Leitung:

8, Video-Tutorial

Videoanleitung: Klicken Sie, um anzusehen

9, Testergebnis

Nachdem die Kabel des Geräts gut verbunden sind, wird das obige Programm auf die Arduino UNO-Entwicklungsplatine programmiert und es werden in der Reihenfolge 3 Lieder abgespielt.
