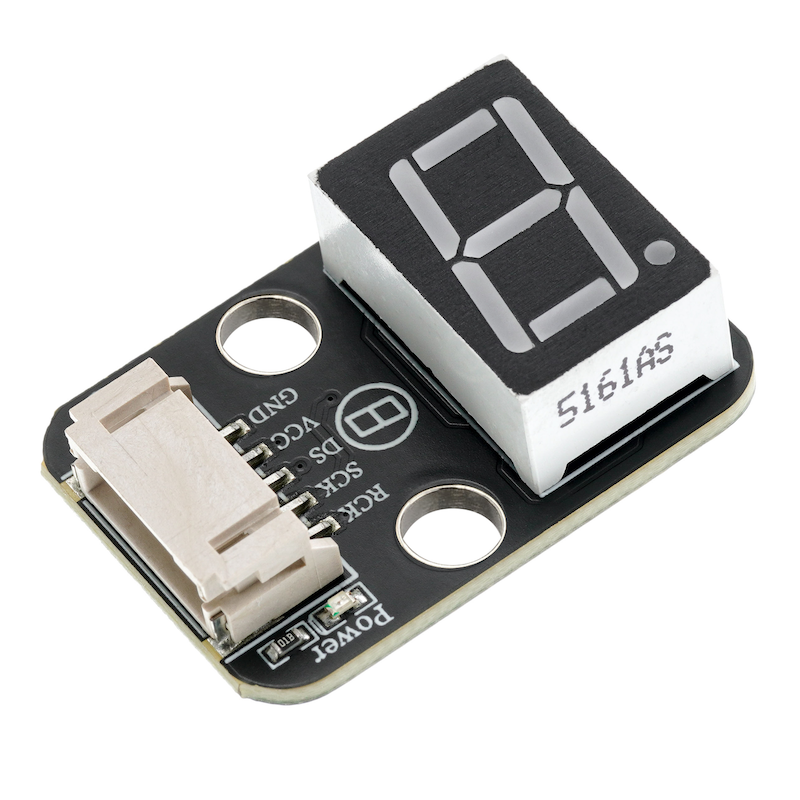

HS-F24-L 74HC595A-Ein-Bit-Nummernanzeige

1、Einführung

Digitale Anzeige, auch als Glührohr bezeichnet, ist ein elektronisches Gerät, das Zahlen und andere Informationen anzeigt.Der Glaskolben enthält einen aus Metallgitter gefertigten Kathoden und mehrere negative Kathoden. Der majority der Kathoden der Digitalanzeigen haben die Form von Ziffern.Um die Ansteuerung der Siebenschalter an zu vereinfachen, verwendet das Modul einen speziellen Treiberkern 74HC595A.74HC595A ist ein 8-Bit-Seriell-eingehenden und Parallel-ausgangenden Schieberegister-Chip.Es kann die serielle Eingabe der Daten in einen parallelen Ausgang konvertieren und ist so bequem, um direkt die Segmente des Digitalzählers anzutreiben.Also ist es möglich, die Anzeige der Leuchtdioden mit nur 2 Hauptsteuer-IO-Punkten zu steuern.

2、Schemazeichnung

74HC595A Einzestellen-Digitdisplay-HS-F24-L SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 2/3P

• Installationsart: Schraubenmontage / Lego-Bauweise

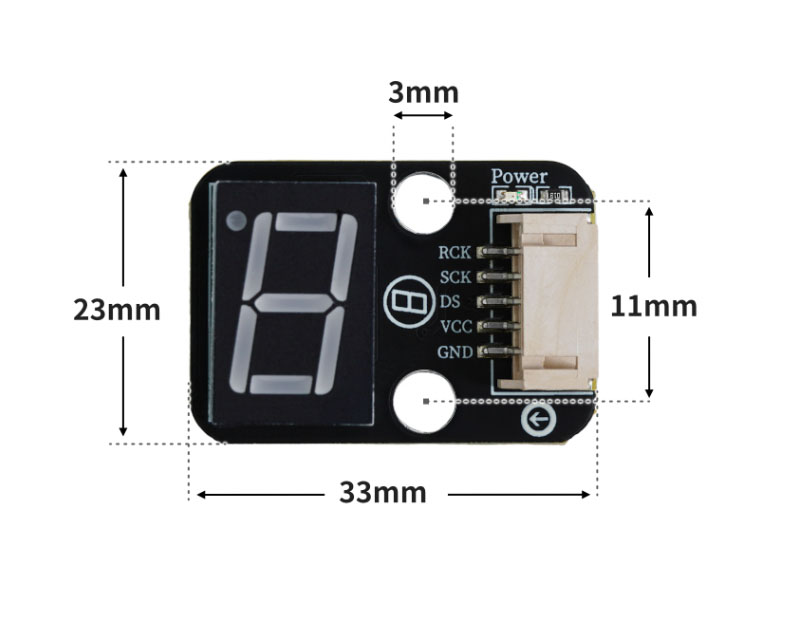

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include "SCoop.h"

char mylist_1[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

char mylist[11]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

defineTask(scoopTask1)
void scoopTask1::setup()
{
}
void scoopTask1::loop()
{
  for (int i = 0; i <= 9; i = i + (1)) {
    shiftOut(6, 5, MSBFIRST, mylist_1[i]);
    sleep(1000);
  }
}

defineTask(scoopTask2)
void scoopTask2::setup()
{
}
void scoopTask2::loop()
{
  //
  for (int i = 0; i <= 9; i = i + (1)) {
    digitalWrite(2,LOW);
    shiftOut(A1, A2, MSBFIRST, mylist[i]);
    digitalWrite(2,HIGH);
    sleep(1000);
  }
}

void setup(){
  pinMode(6, OUTPUT);
  pinMode(5, OUTPUT);
  mySCoop.start();
  pinMode(2, OUTPUT);
  pinMode(A1, OUTPUT);
  pinMode(A2, OUTPUT);
}

void loop(){
  yield();

  // HS-F23-L采用共阴数码管

  // HS-F24-L采用共阳数码管

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


pin18 = machine.Pin(18, machine.Pin.OUT)
pin0 = machine.Pin(0, machine.Pin.OUT)
pin23 = machine.Pin(23, machine.Pin.OUT)
mylist = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f]
while True:
    for i in range(0, 10, 1):
        pin18.value(0)
        data = mylist[i]
        # 实现移位功能
        for j in range(0, 8, 1):
            pin23.value(((data>>(7 - j))&1))
            pin0.value(1)
            time.sleep_us(1)
            pin0.value(0)
            time.sleep_us(1)
        pin18.value(1)
        time.sleep(1)

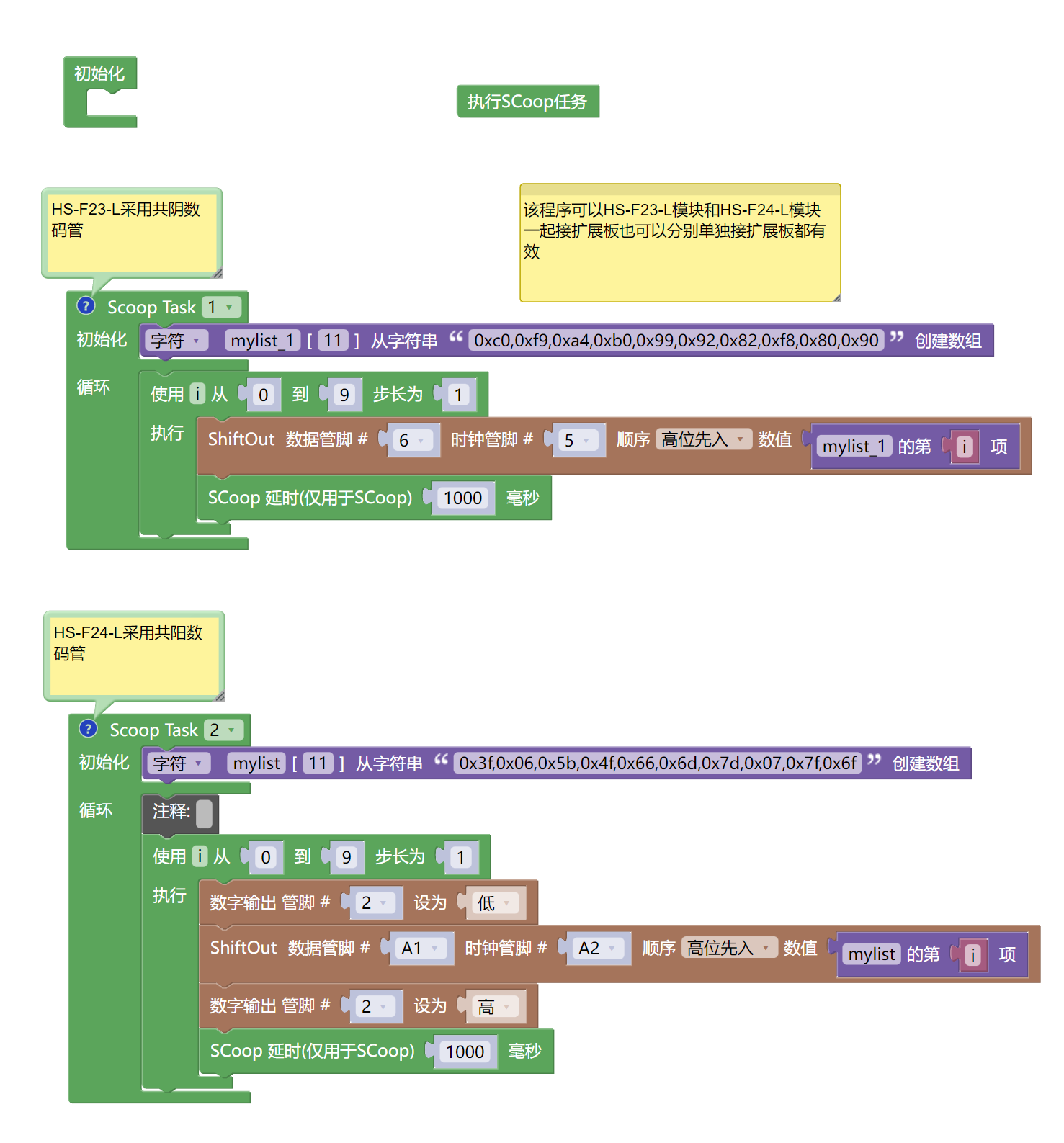

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

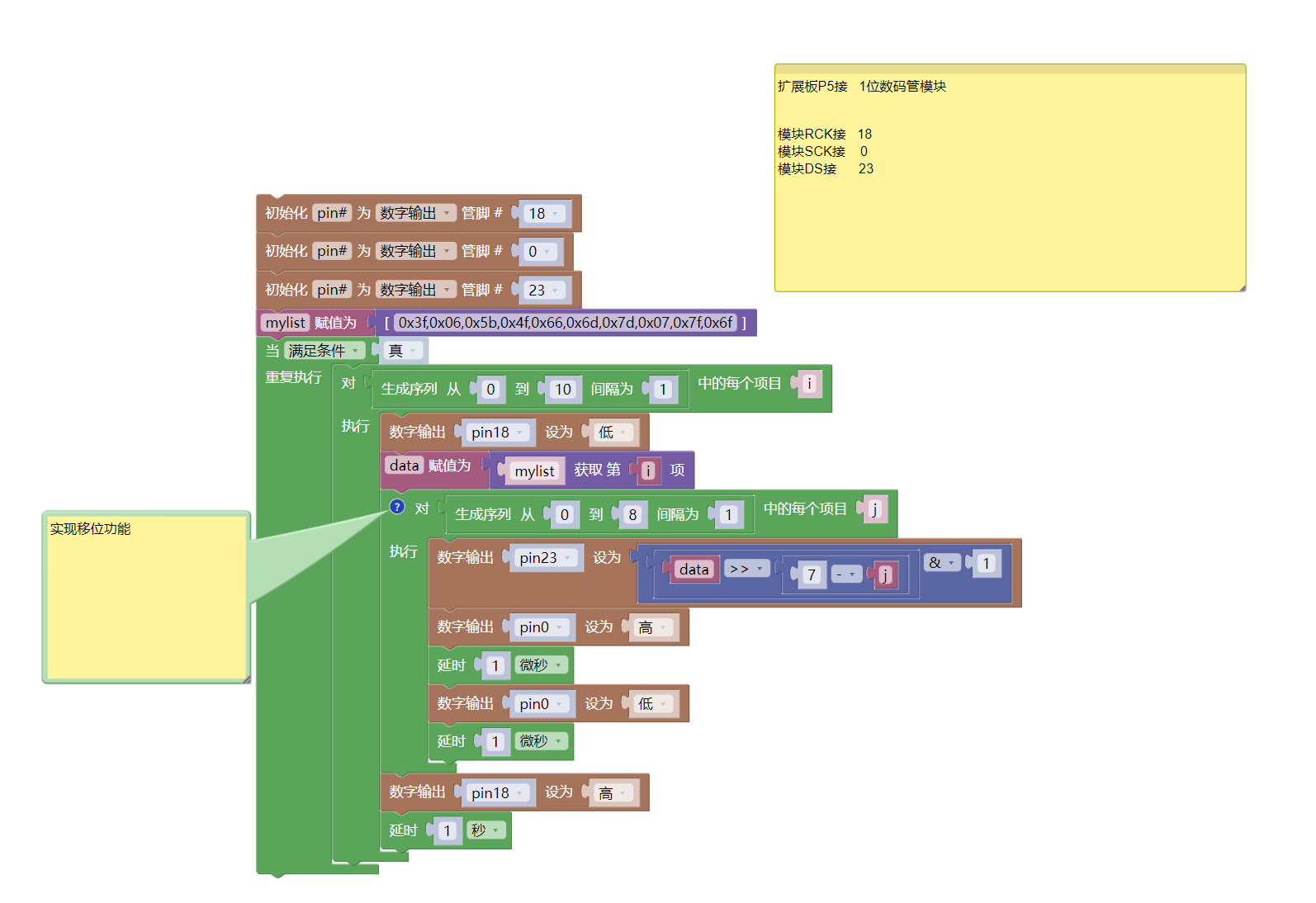

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• R3P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• 1-Stelligen Ziffernblock (HS-F24-L) *1

• PH2.0 5P-Doppelsteckerkabel *1 oder PH2.0 5P-Stecker auf Dupont-Kabel *1

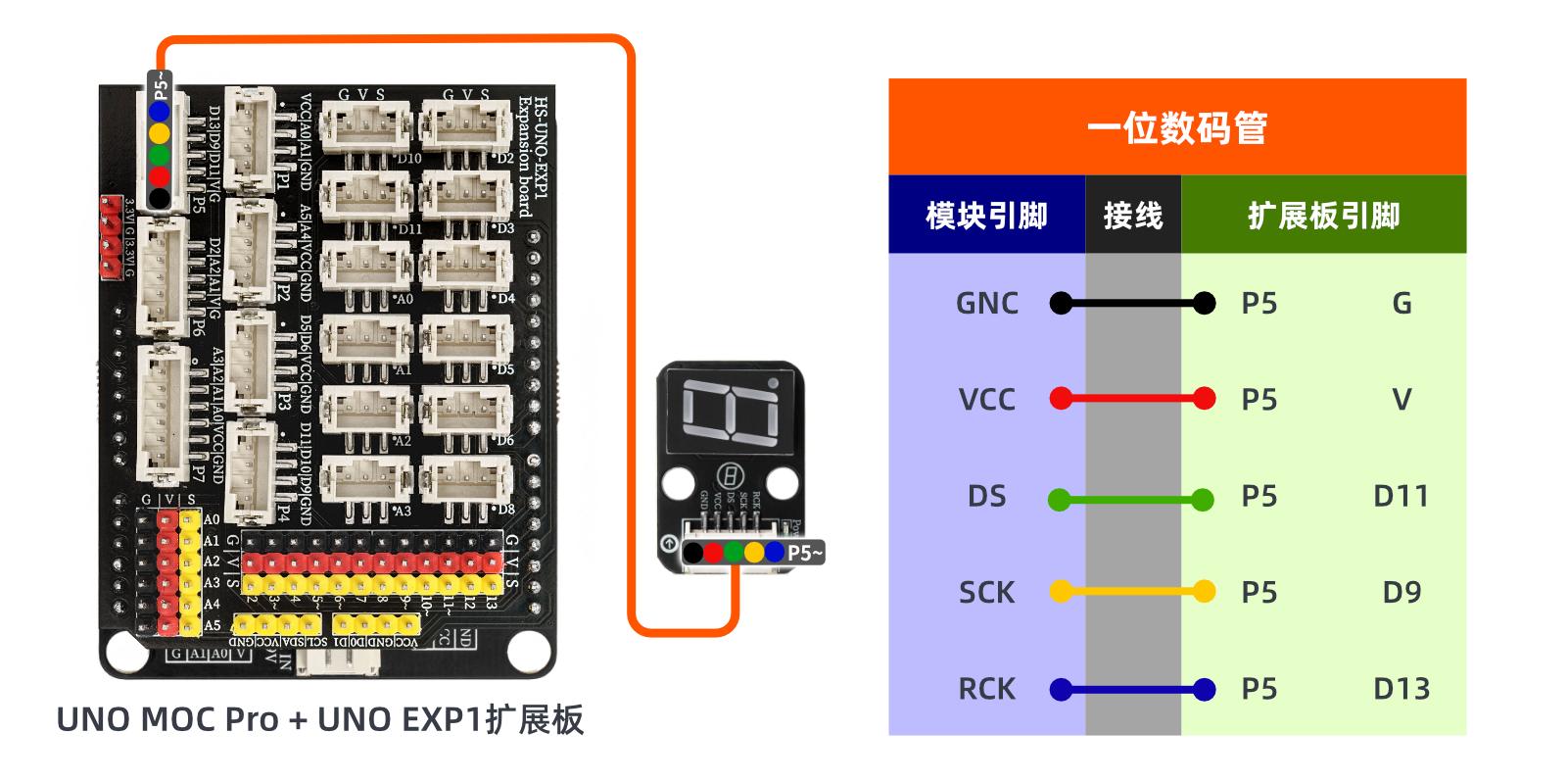

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

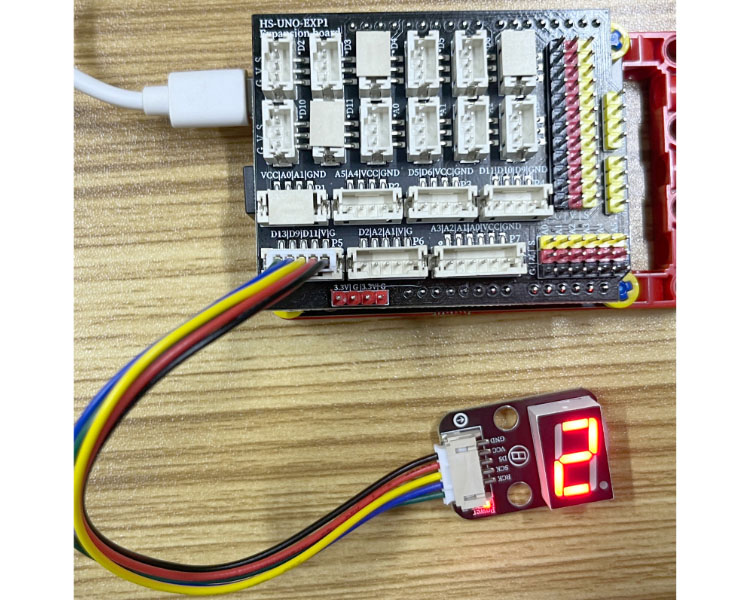

10、Testergebnis

Arduino UNO Testergebnis:

Nachdem die Kabel des Geräts verbunden sind, laden Sie das obige Programm auf die UNO-R3 PRO-Entwicklungsplatine und schalten Sie den Strom ein. Danach können Sie sehen, dass die Sieben-Segment-Anzeige beginnt, zu zählen.
