1、Einführung

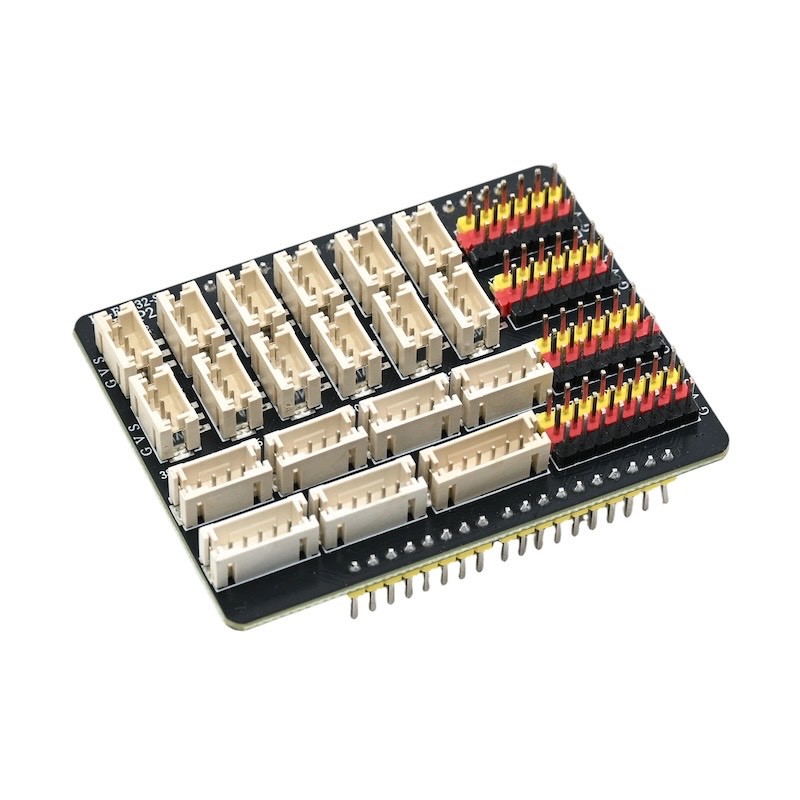

Das ESP32 S3 (Erweiterungsplatine) ist eine passend entwickelte Erweiterungsplatine basierend auf der Entwicklungsplatine ESP32-S3, die die Pins der Entwicklungsplatine auf einer PCB-Schaltung integriert.Diese Erweiterungsplatine ist mit allen EPS32-S3-Serie Entwicklungsboards kompatibel.Der Stecker auf der Platine hat gleichzeitig einen PH2.0-Anschluss und behält die Stecker bei, um den verschiedenen Verbindungsanforderungen des Benutzers gerecht zu werden.
2、Eigenschaften
1、Vorgesehen sind Digitale I/O-Stecker (Pins 0-16, 21) und Analog-I/O-Stecker (Pins 38-42, 45-46). (Es kann den Bedarf an Erweiterungsmodulen mit Dupont-Kabeln erfüllen)
2、hat es digitale IO-Sockel PH2.0 3P Stecker (Pinnummern: 2, 4, 12, 13, 14, 15) und Analog-IO-Sockel PH2.0 3P Stecker (Pinnummern: 32, 33, 34, 35, 36, 39), sowie 4 PH2.0 4P Stecker, 2 PH2.0 5P Stecker und 1 PH2.0 6P Stecker.
3、hat SPI-Kommunikationsanschlüsse, Seriellen Kommunikationsanschlüsse, I2C-Kommunikationsanschlüsse vorhanden。
3、Erweiterungsplatzauswertung
Digitales IO-Steckbracket PH2.0 3P (2, 4, 12, 13, 14, 15) und Digitales IO-Pinheader (0, 2, 4, 12, 13, 14, 15, 1, 17, 25, 26, 27)
Diese IO-Pins können als digitale Ausgänge eingestellt werden, d.h. sie können auf Hochspannung oder Niederspannung gesetzt werden.
Simulations-I/O-Anschluss PH2.0 3P-Buchse (32, 33, 34, 35, 36, 39) und Simulations-I/O-Stecker (32, 33, 34, 35, 36, 39)
Kann die diese IO-Ports als Simulations-Eingang und Simulations-Eingang angegeben werden.
P1 Steckplatz
Der Steckplatz-Schaltkreis ist so gestaltet, dass er VCC/38/39/GND verwendet und leicht mit einigen Modulen mit PH2.0 4P-Anschluss gekoppelt werden kann. (Kompatible Module: HS-SR04L)Ultraschallsensor)
P2-Sitz
Der Steckplatz-Schaltkreis ist 6/7/VCC/GND leicht mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Kompabilitätsmodul: HS-S63-L)TCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
P3-Sockel
Die Steckverbindung des Subcircuits ist so gestaltet, dass sie 40/41/VCC/GND hat und es ermöglicht, mit einigen Modulen, die mit einem PH2.0 4P-Anschluss ausgestattet sind, zu koppeln.Sprach認識制御モジュール、HS-F04L電機駆動モジュール、HS-F20LMotormodul、HS-F10L電機駆動モジュール、HS-S49PLMP3-Sprachausgabemodul、HS-F23-L1-stelliges 7-Segment-Display、HS-S60-LBluetooth-Modul)
P4-Sockel
Der Steckplatz-Kircuit ist so entworfen, dass er 42/45/46/GND hat, um es einfach zu machen, mit einigen Modulen, die mit dem PH2.0 4P-Anschluss ausgestattet sind, abzustimmen. (Kompatible Module: HS-F05L)Verkehrssignalmodul、HS-F01LRGB-LED-Modul)
P5-Sockel
Der Stecker-Schaltkreis ist so gestaltet, dass er mit einigen Modulen, die mit dem PH2.0 5P-Anschluss kompatibel sind, einfach verbunden werden kann. (Beispielsweise HS-F13L)8x8 Punktmatrix-Displaymodul、HS-F24-L1-stelliges 7-Segment-Display)
P6 Steckplatz
该座子电路设计为48/18/17/V/G方便与一些用PH2.0 5P接口的配套模块对接。（适配模块：HS-S34LDoppelachser Joystickmodul、HS-S32LDrehencoders)
P7 Steckplatz
Der Stecker-Schaltkreis ist so gestaltet, dass er 2/3/4/5/V/G verwendet, um mit einigen Modulen mit PH2.0 6P-Anschluss zu koppeln. (Kompatibilitätsmodul: HS-KEY4L)4P Tastenmodul)
