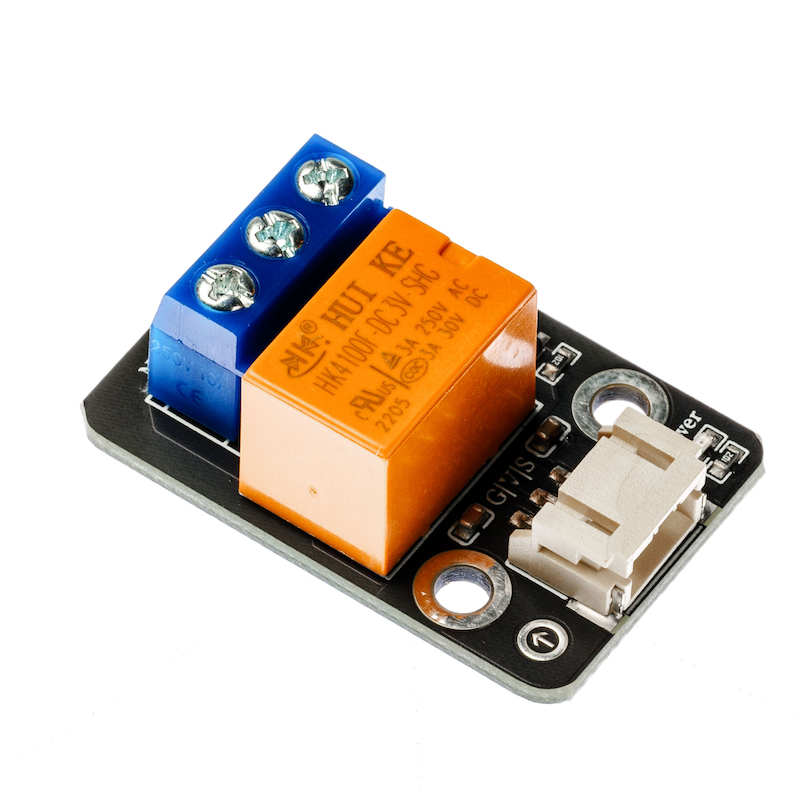

HS-F17P 继电器模块

1、介绍

继电器由铁芯、线圈、衔铁、触点簧片等组成的。在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。

信号输入端有高电平信号时，公共端与常开端会导通。
可以直接控制各种设备和负载。
具有电源和继电器动作指示，吸合亮，断开不亮。
有一个常开和一个常闭触点。
控制直流或者交流信号，可以控制220V交流负载。

2、原理图

继电器模块-HS-F17P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND 地线
V	5V电源引脚
S	数字信号引脚
COM	公共端
ON	常开端
NC	常闭端

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子线
安装方式：双螺丝固定

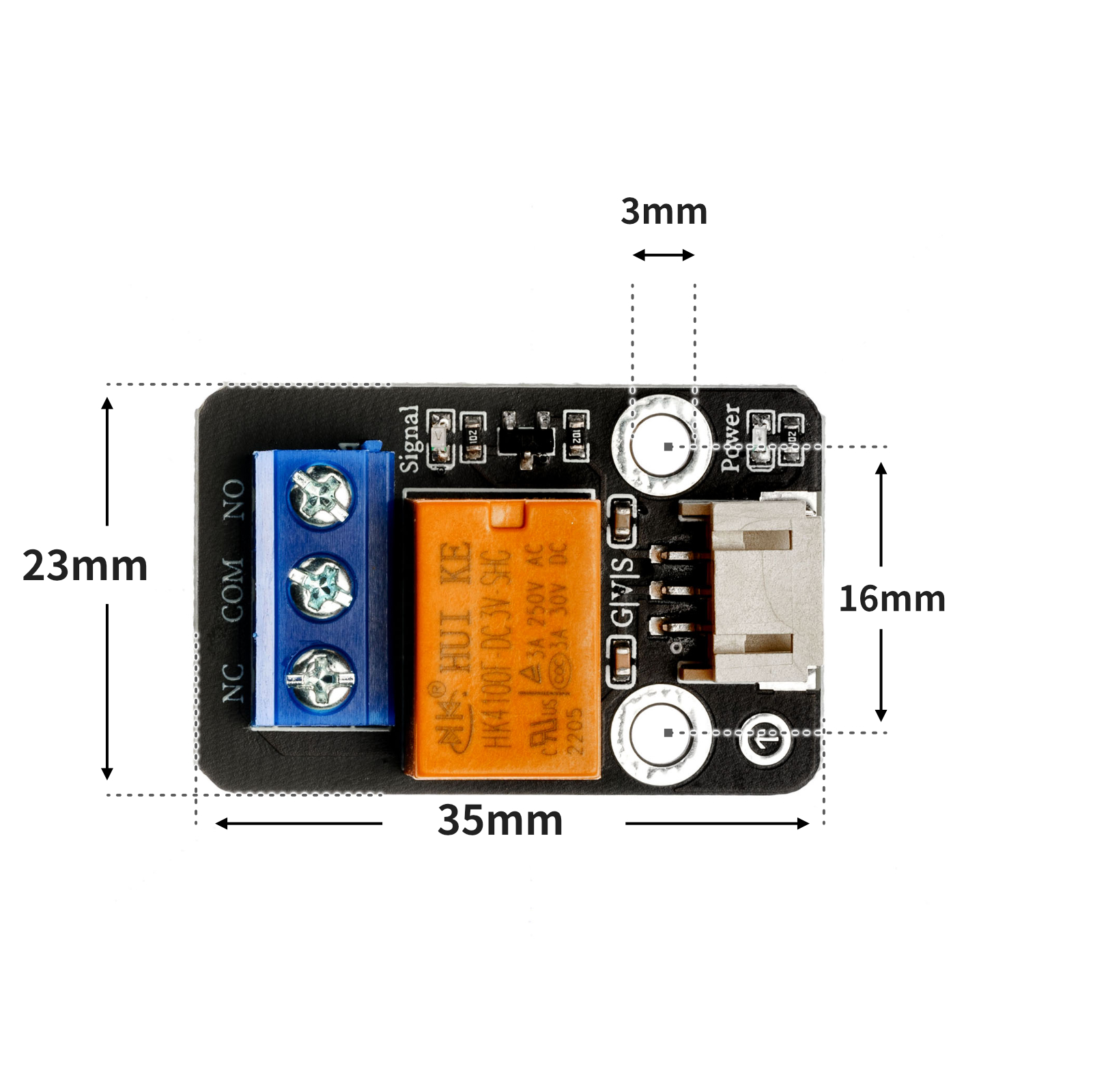

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

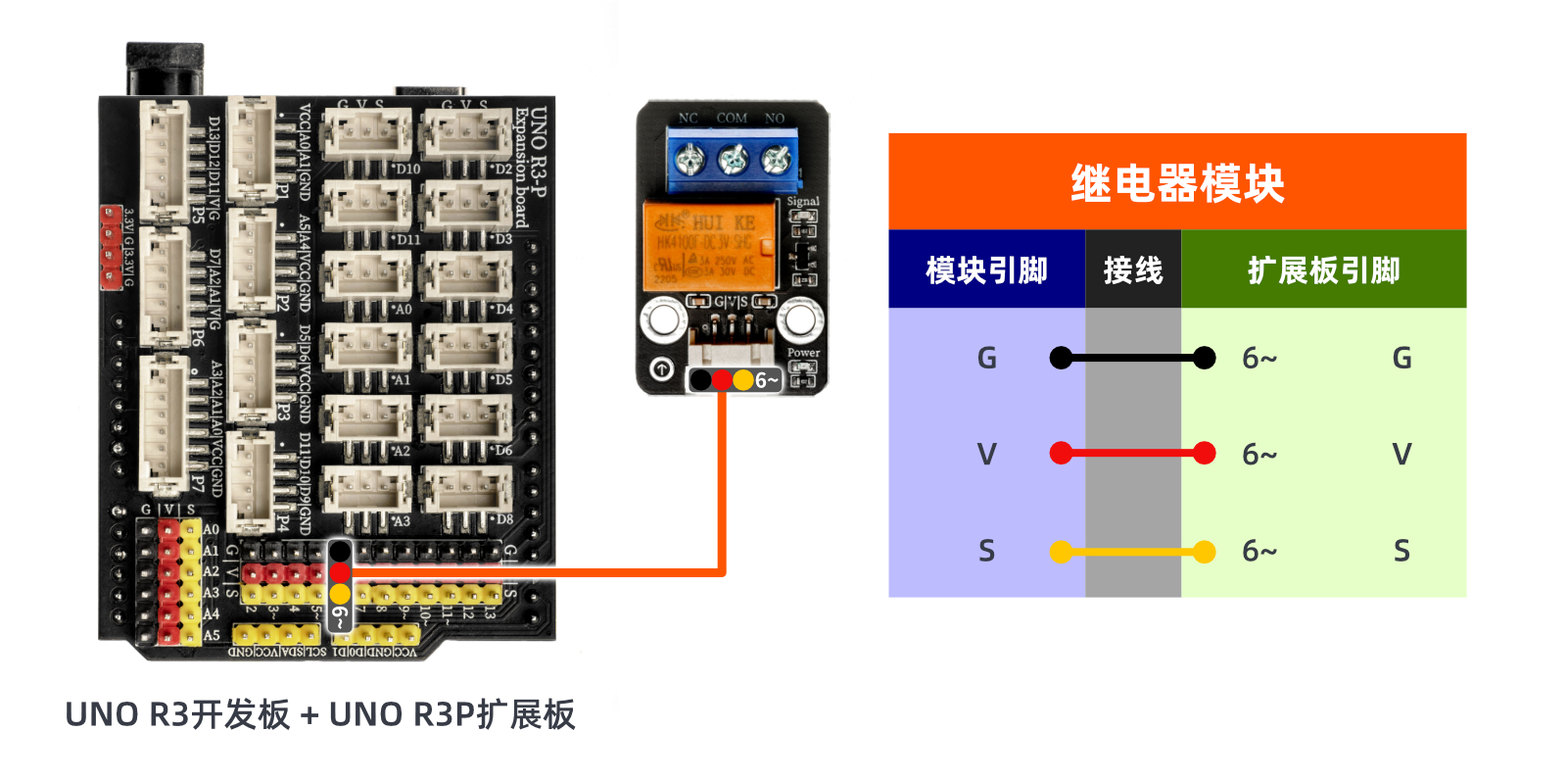

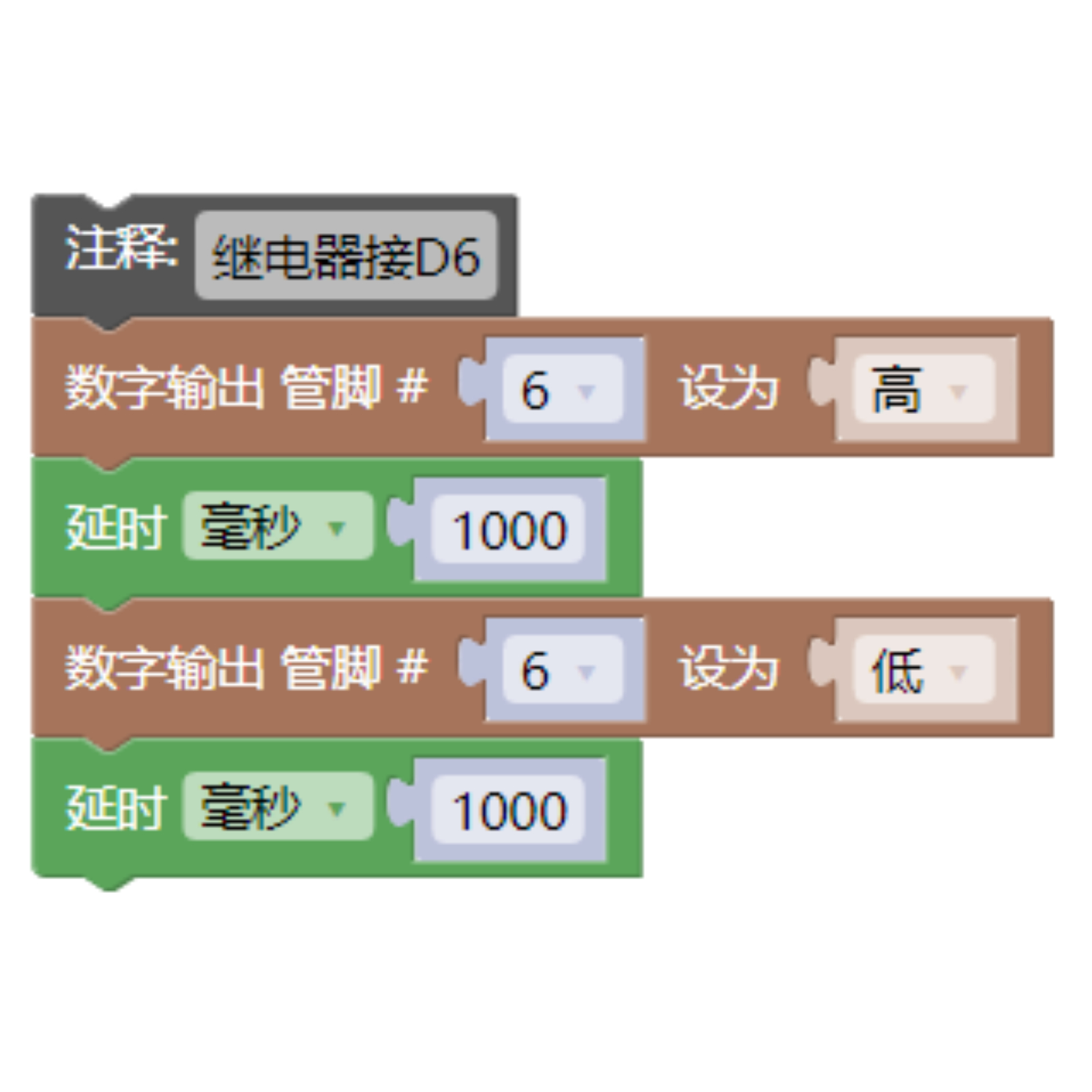

示例程序（UNO开发板）：

void setup(){
 pinMode(6, OUTPUT);
}
void loop(){
 //继电器接D6
 digitalWrite(6,HIGH);
 delay(1000);
 digitalWrite(6,LOW);
 delay(1000);
}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

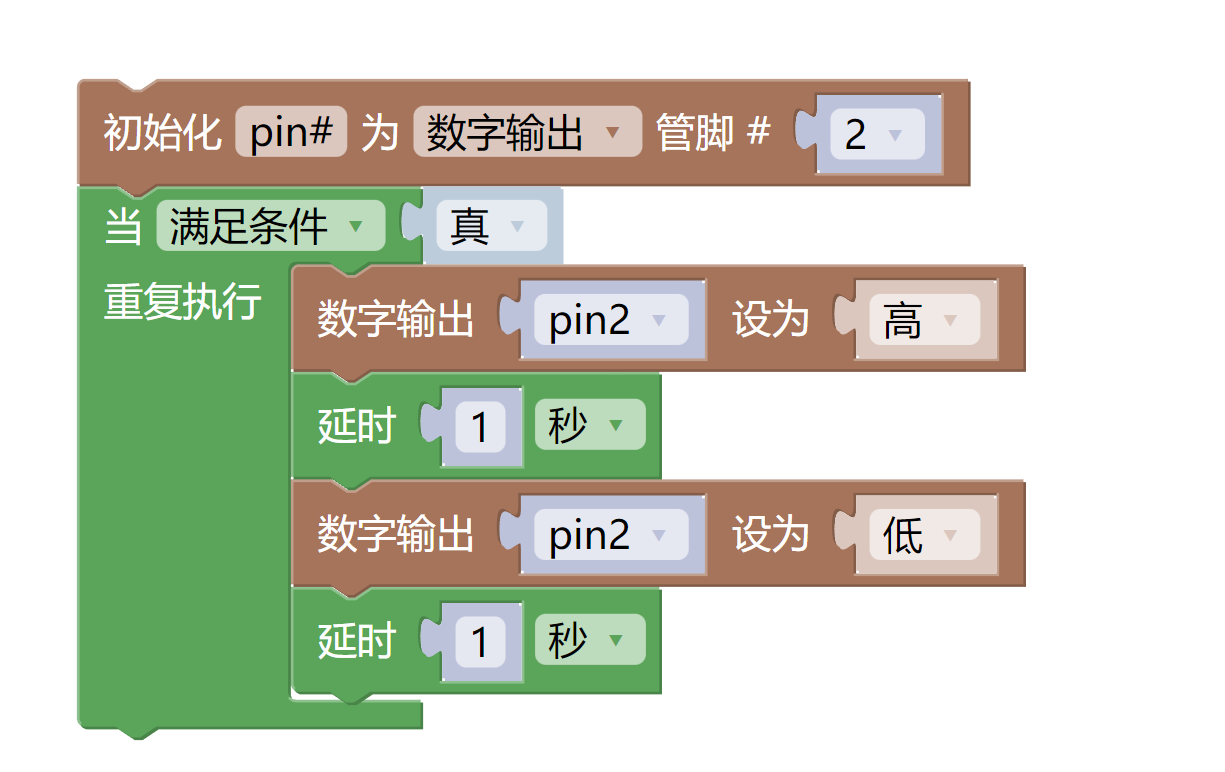

示例程序（ESP32-Python）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    pin2.value(1)
    time.sleep(1)
    pin2.value(0)
    time.sleep(1)
