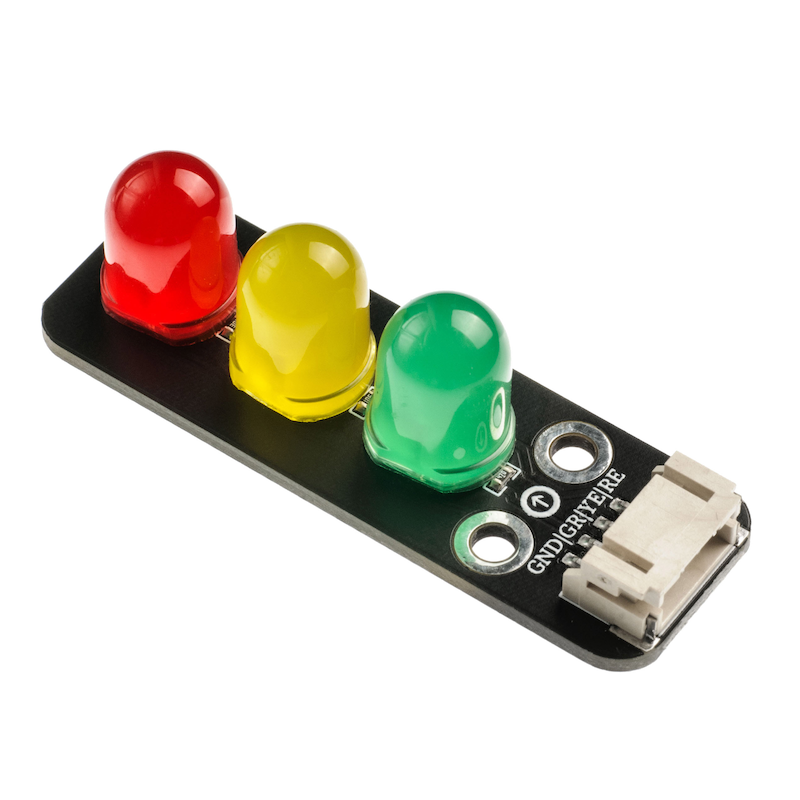

HS-F05P Verkehrslichtmodul

1、Einführung

LED ist die Abkürzung für Leuchtdiode, die aus einer Mischkombination besteht, d.h. Gallium (Ga), Arsen (AS), Phosphor (P).Phosphor-dot GaAs-Lichtdioden emittieren rotes Licht, Phosphor-dot GaAs-Lichtdioden emittieren grünes Licht, Siliziumcarbid-Lichtdioden emittieren gelbes Licht.Der Sperrspannungswert der Leuchtdioden beträgt 5V.Sein Positiv-Verlustwiderstandskennlinie ist zu steil, daher ist auf dem Modul eine Begrenzungswiderstand installiert, um den Strom zu kontrollieren, der durch den Rohrleitung verwendet wird.Die Ampel ist eine Platine mit 3 verschiedenenfarbigen LED-Leuchten, deren An und Aus durch das Steuern der entsprechenden Pins gesteuert wird.

2、Schemazeichnung

Leuchtsignal-HS-F05P SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

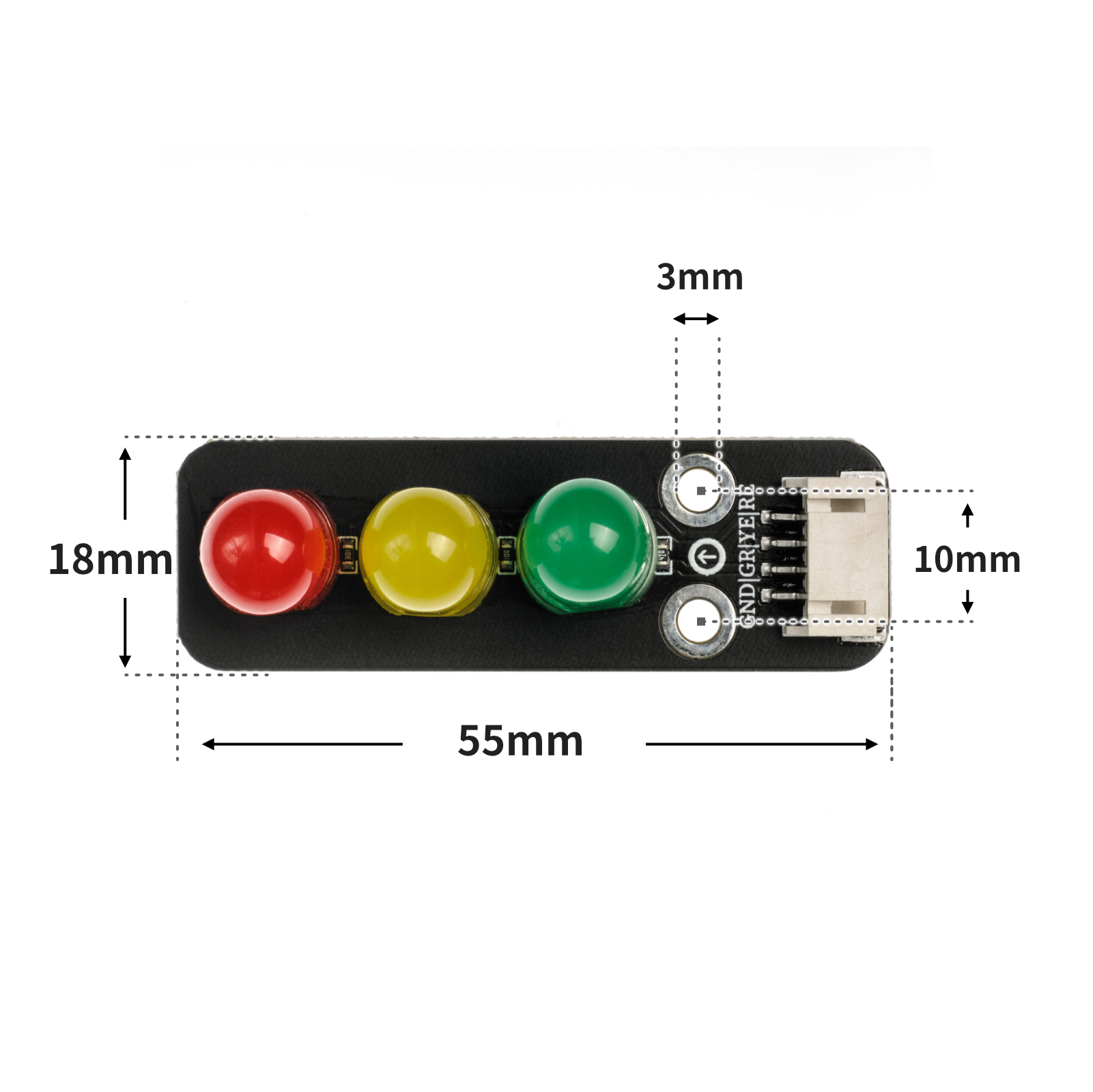

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

//交通信号灯模块，RE红灯接D11号引脚；YE黄灯接D10号引脚；Gr绿灯接D9号管脚；


void setup() {
  g(LOW);//绿灯灭
  y(LOW);//黄灯灭
  r(LOW);//红灯灭
  pinMode(9, OUTPUT);//设置数字9口为输出
  pinMode(10, OUTPUT);//设置数字10口为输出
  pinMode(11, OUTPUT);//设置数字11口为输出
}

void loop() {

 g(HIGH);//绿灯亮
  delay(5000);//延时5s
  g(LOW);//绿灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }
  r(HIGH);//红灯亮
  delay(5000);//延时5s
  r(LOW);//红灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }

}
void g(boolean G) {//绿灯亮灭函数
  digitalWrite(9, G);
}

void y(boolean Y) {//黄灯亮灭函数
  digitalWrite(10, Y);
}

void r(boolean R) {//红灯亮灭函数
  digitalWrite(11, R);
}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
    pin25.value(1)
    time.sleep(1)
    pin25.value(0)
    pin26.value(1)
    time.sleep(1)
    pin26.value(0)
    pin27.value(1)
    time.sleep(1)
    pin27.value(0)

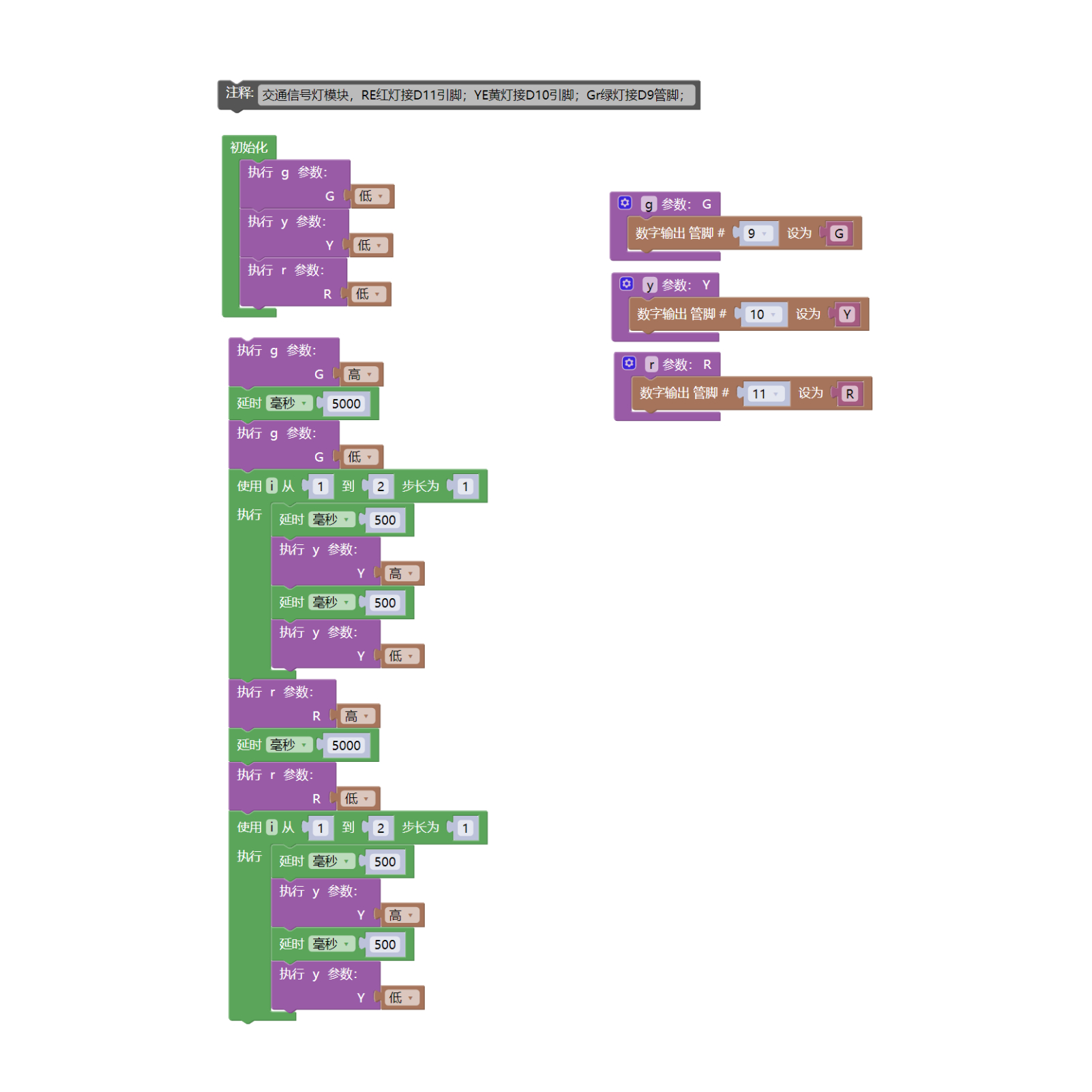

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Verkehrszeichenmodul (HS-F05P) *1

• PH2.0 4P Stecker auf Dupont-Kabel *1 oder PH2.0 4P Doppelkopf-Stecker-Kabel *1

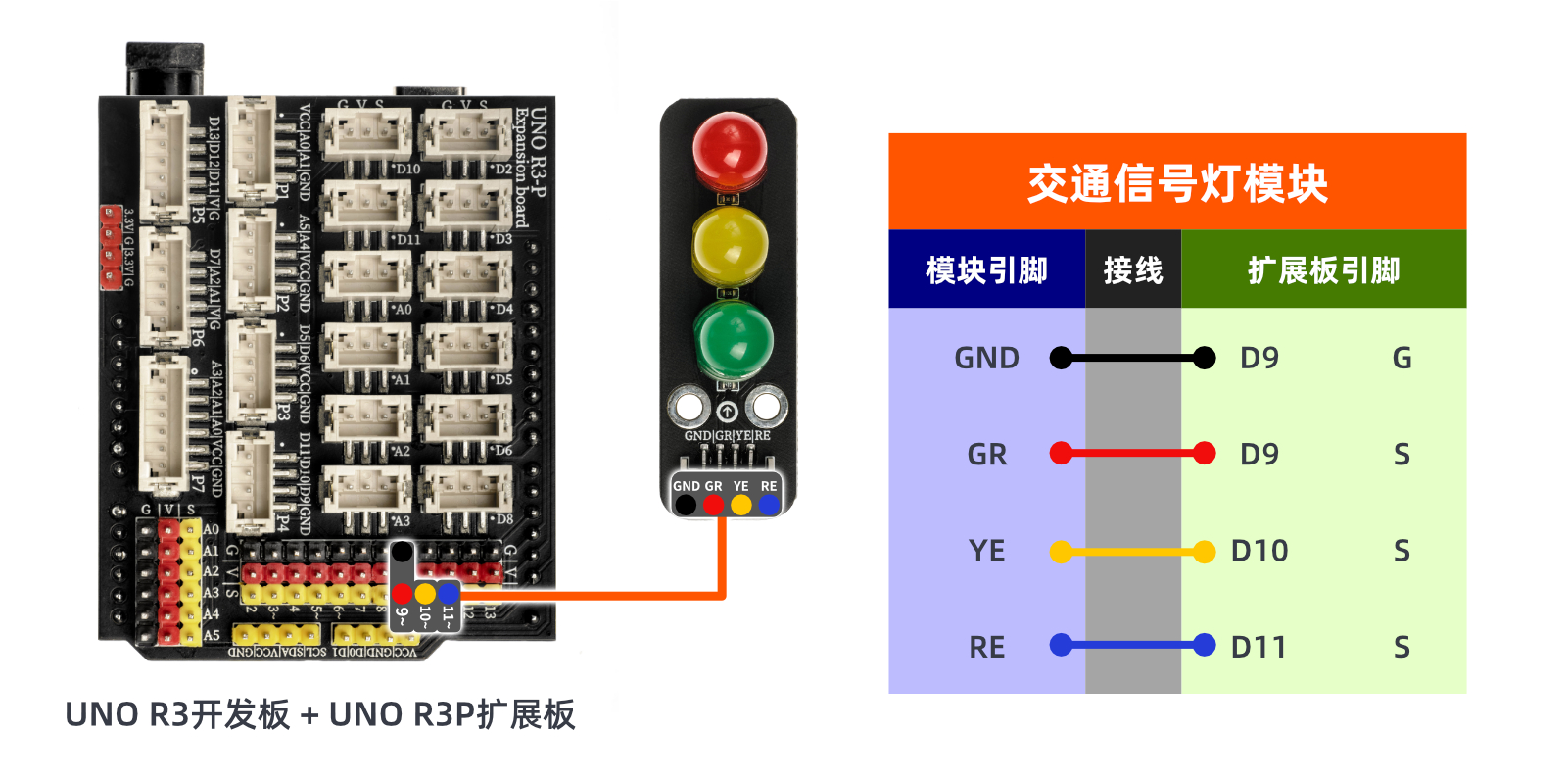

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

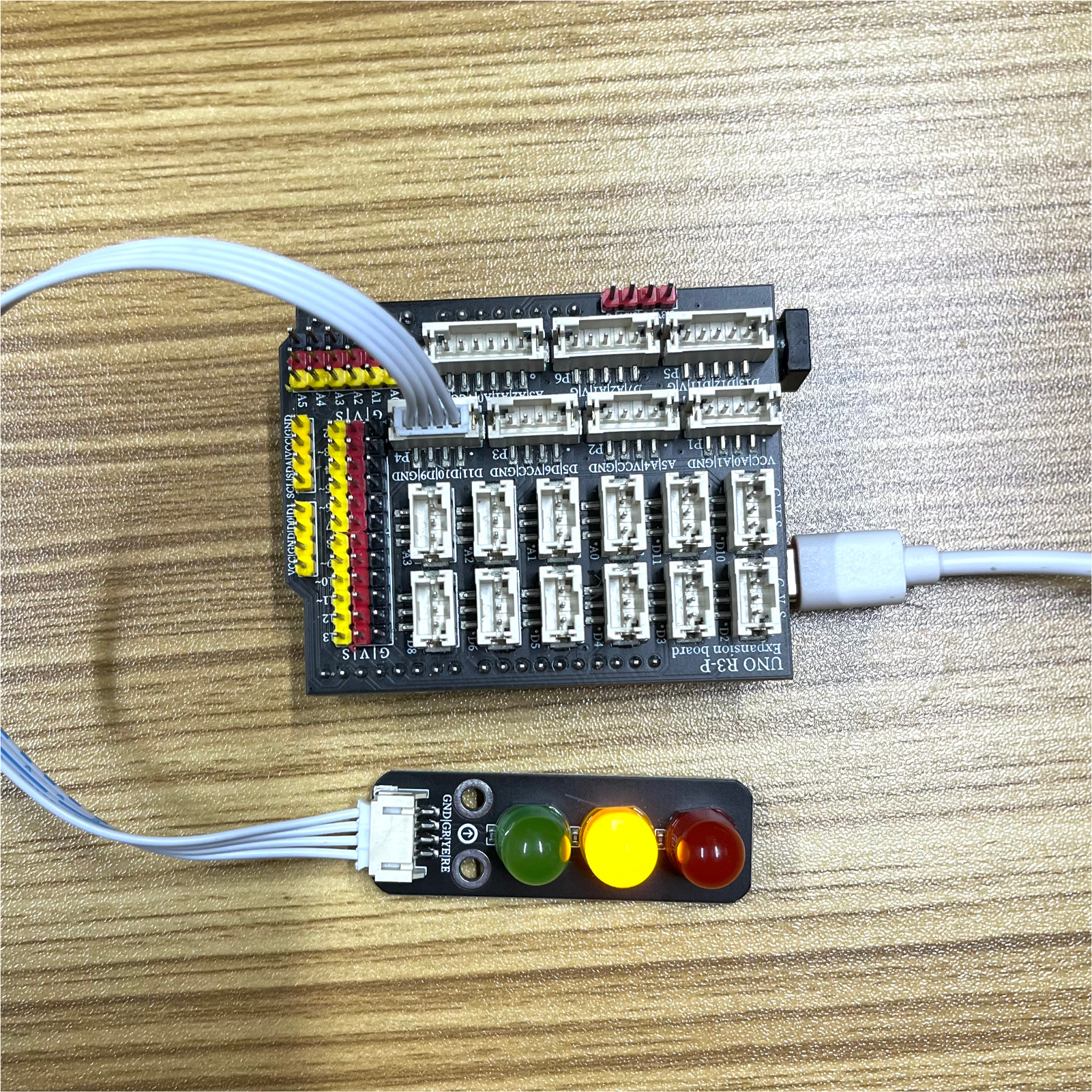

10、Testergebnis

Arduino UNO Testergebnis：

Nachdem die Kabel an das Gerät angeschlossen sind, wird das obige Programm auf die Arduino UNO-Entwicklungsplatine programmiert. Es wird die rote, grüne und gelbe Leuchte abwechselnd blinken, um das Verkehrssignal zu erreichen.

ESP32 Testergebnis:

Wird aktualisiert...
