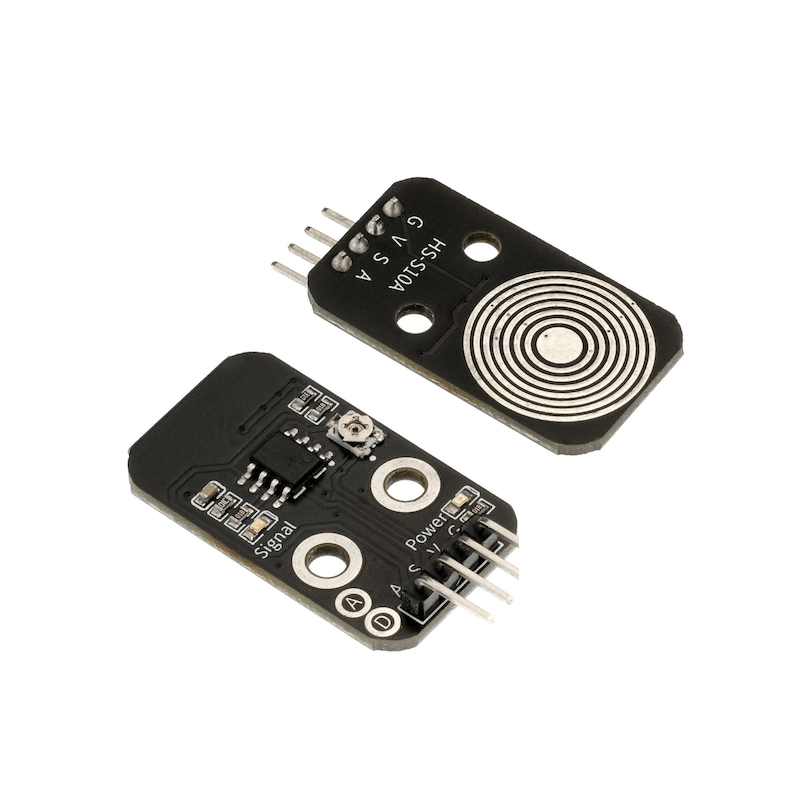

HS-S10A Nebelsensor

1、Einführung

Der Nebelsensor ist ein digitaler und analoger Signalsensor und wird gemeinsam mit einem Mikrocontroller verwendet, um einfache Regenschirmdetektoren und Flüssigkeitsschalter zu erstellen.Wenn die Feuchtigkeit auf der Oberfläche des Sensors steigt, nimmt der Ausgangsstrom zu.Außer dem Erkennen von Regen kann auch Nebel erkannt werden oder als Berührungsschalter verwendet werden.Achtung: Durch das Drehen des Schraubenziehers am Potentiometer auf der Rückseite des Sensors kann die Empfindlichkeit der Nebel detektion gesteuert werden.Der Stecker ist nicht wasserdicht, beachten Sie bitte nicht, den Stecker direkt ins Wasser zu legen.

2、Schemazeichnung

Bewölkungssensor-HS-S10A SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

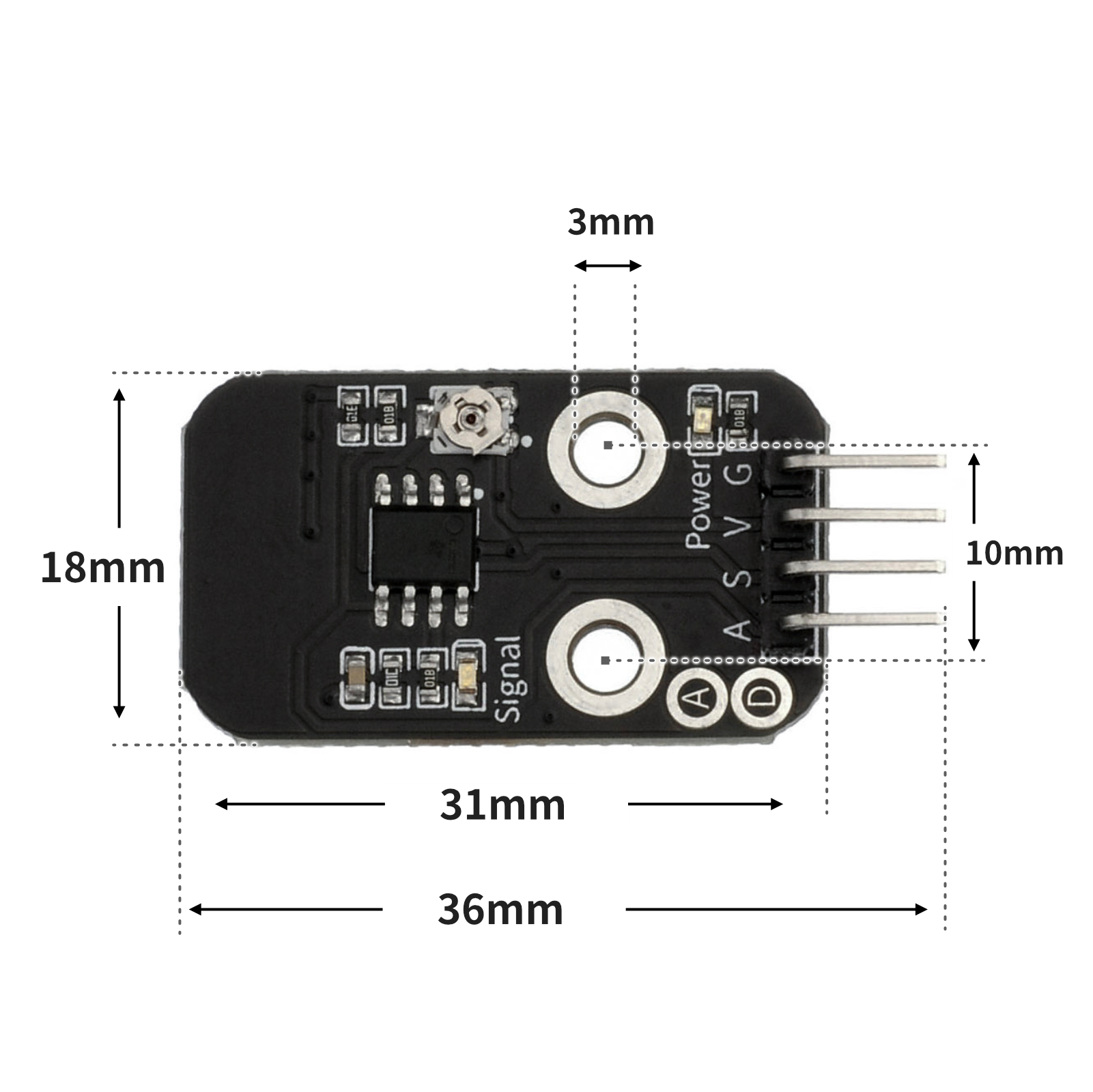

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
 Serial.begin(9600);
 pinMode(3, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 //雾气传感器接开发板D3，LED灯接6；调节模块电位器至信号指示灯熄灭，
 //当检测到雾气时，输出高电平（1），模块信号指示蓝灯亮起；
 //否则输出低电平（0），模块信号指示蓝灯熄灭。
 if (digitalRead(3) == HIGH) {
 digitalWrite(6,HIGH);
 } else {
 digitalWrite(6,LOW);
 }
 Serial.println(digitalRead(3));
}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(1)
    else:
        pin4.value(0)
    print(pin2.value())

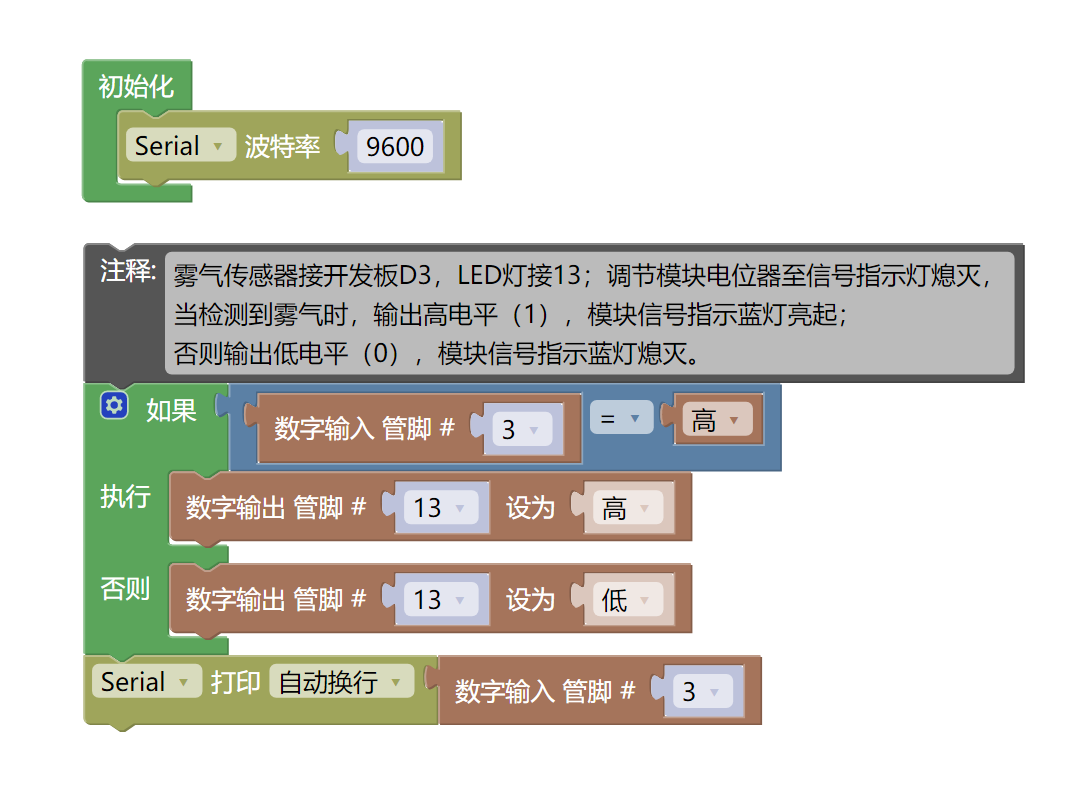

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• Feuchtigkeitssensor (HS-S10A) *1

• LED-Leuchtdiode-Modul (HS-F08A) *1

• 1P Mutter zu Mutter Dupont-Kabel *6 Stangen oder 3P Mutter zu Mutter Dupont-Kabel *2 Stangen

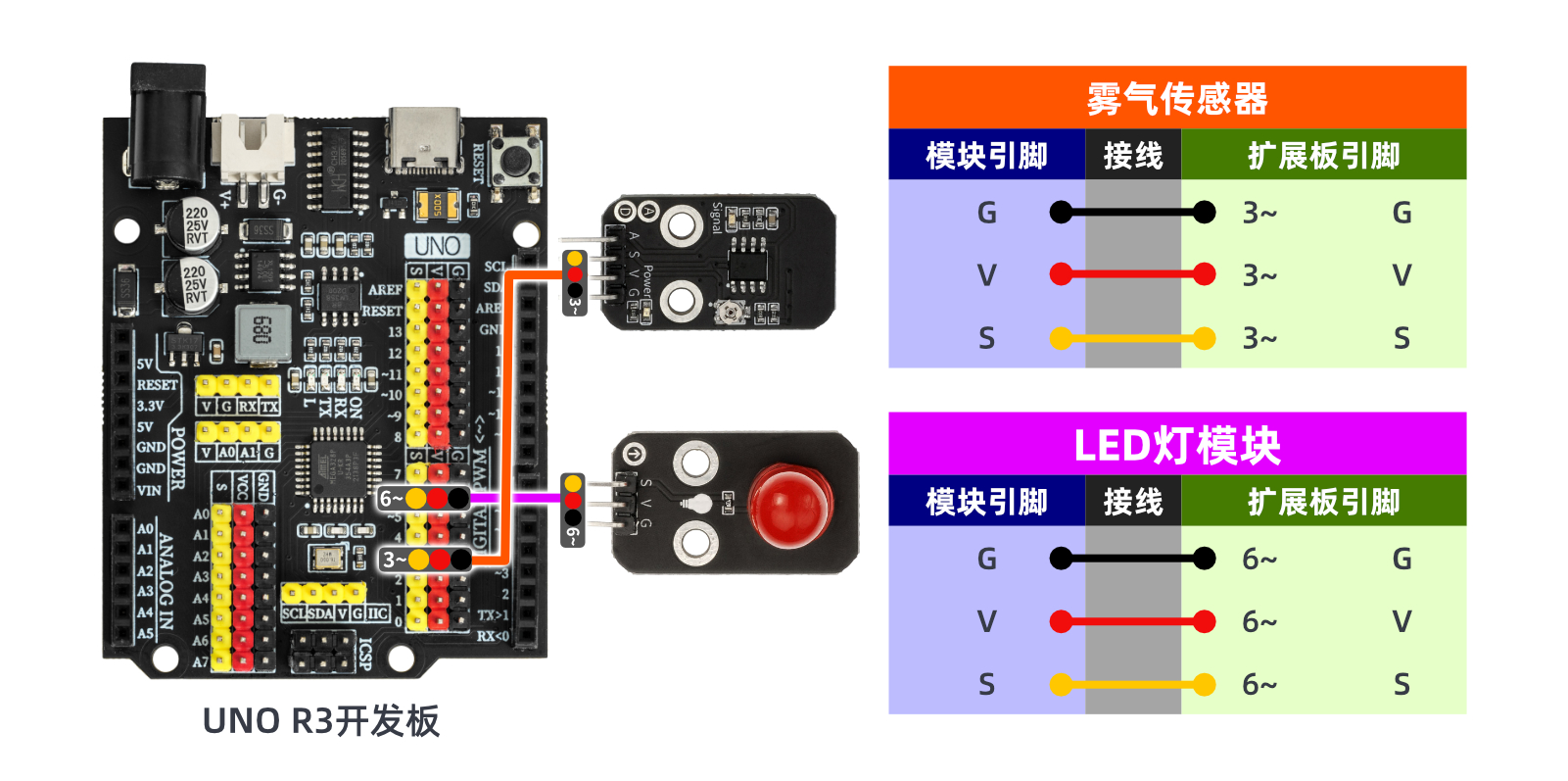

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

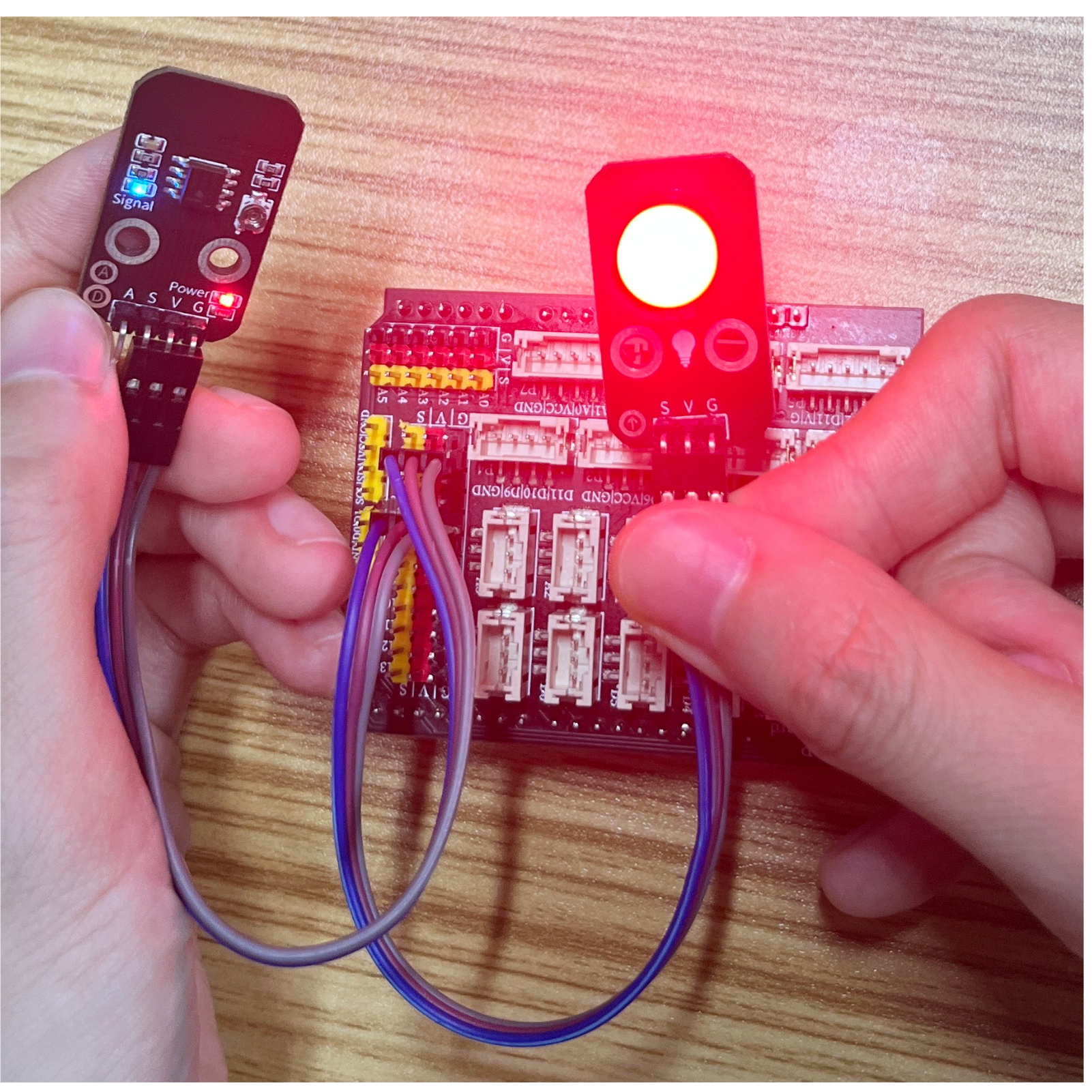

Arduino UNO Testergebnis:

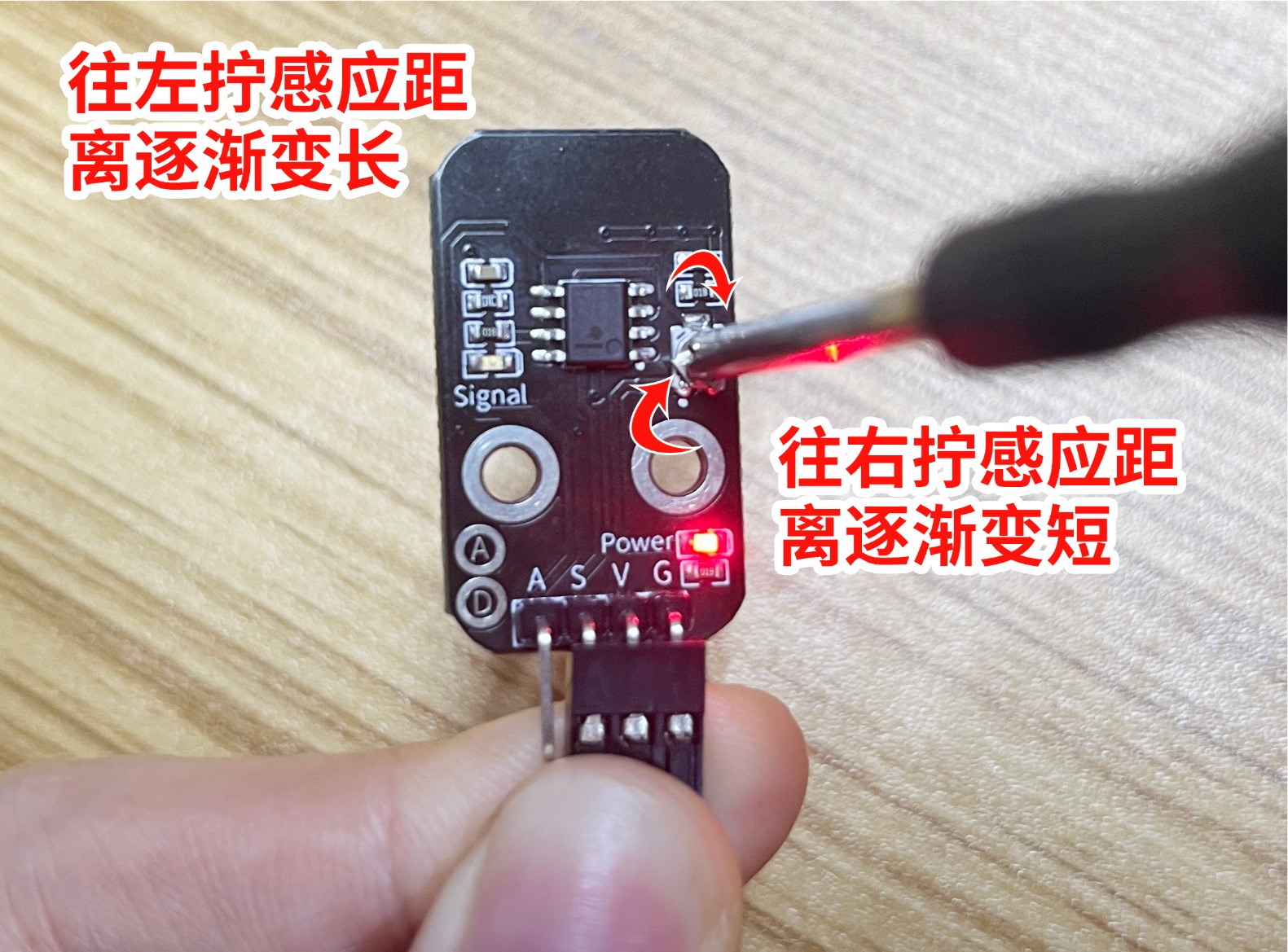

Unter Spannung des HS-S10A-Feuchtigkeitssensors kann der Potentiometer des HS-S10A-Feuchtigkeitssensors mit einem kleinen Schraubenzieher eingestellt werden, um den Schwellenwert des Empfindungsbereichs zu setzen. Links gedreht wird der Empfindungsbereich allmählich länger, rechts gedreht wird der Empfindungsbereich allmählich kürzer.
