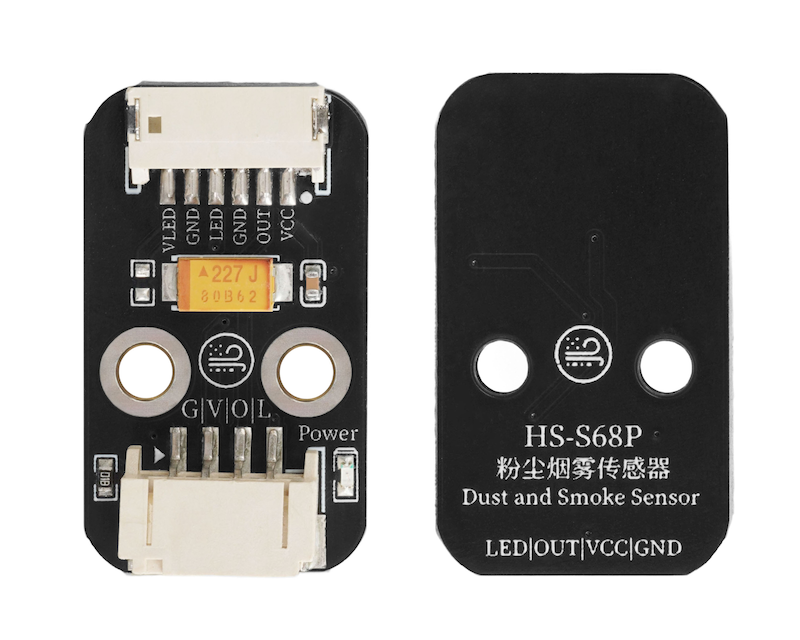

HS-S68P Staubrauchsensor

1、Einführung

Staubrauchmelder, der in der Regel zur Überwachung der Konzentration von Staub, Rauch und anderen Partikeln in der Umgebung verwendet wird. Wenn Staub- und Rauchpartikel durch den Überwachungsbereich gelangen, verändert sich das Licht durch Streuung und Abschattung, und der Sensor wandelt das Lichtsignal in ein elektrisches Signal um, um die Konzentration der Partikel widerzuspiegeln.

2、Schemazeichnung

PM2.5 LuftqualitätsSensor-HS-S68P SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V-5V

• Verbindungsmethode: PH2.0 4P Steckerkabel

• Montageart: Schraubenfestigung

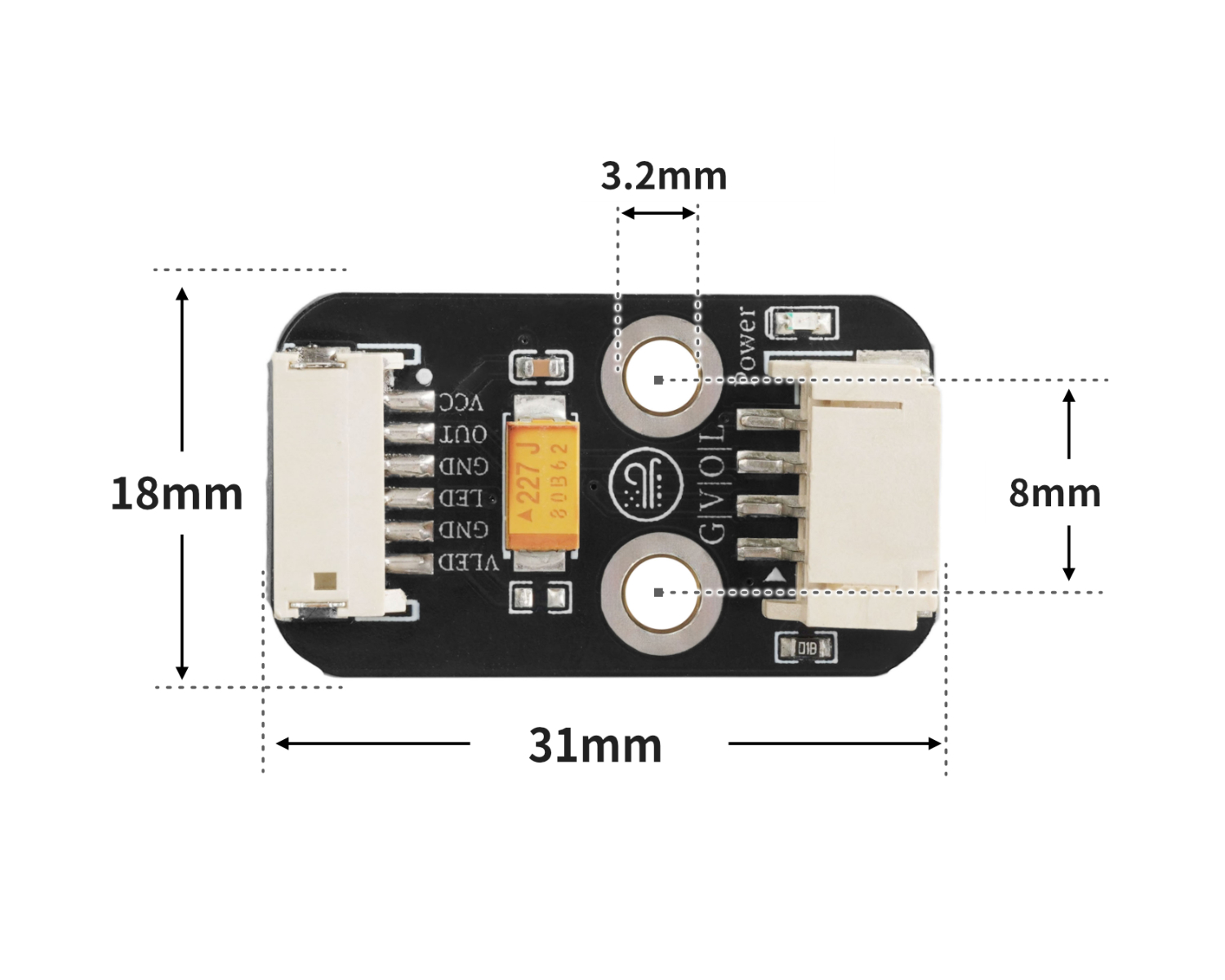

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include "GP2Y1010AU0F.h"

GP2Y1010AU0F GP2Y(A5, A4);

void setup(){
  Serial.begin(9600);
}

void loop(){
  double outputV = GP2Y.getOutputV();
  double ugm3 = GP2Y.getDustDensity(outputV);
  double aqi = GP2Y.getAQI(ugm3);
  int gradeInfo = GP2Y.getGradeInfo(aqi);
  Serial.println(String("输出电压:") + String(outputV) + String('V'));
  Serial.println(String("灰尘浓度:") + String(ugm3) + String("ug/m\xB3"));
  Serial.println(String("AQI:") + String(aqi));
  Serial.print("空气质量级别:");
  switch (gradeInfo) {
   case 0:
    Serial.println("优");
    break;
   case 1:
    Serial.println("良");
    break;
   case 2:
    Serial.println("轻度污染");
    break;
   case 3:
    Serial.println("中度污染");
    break;
   case 4:
    Serial.println("重度污染");
    break;
   case 5:
    Serial.println("严重污染");
    break;
   default:
    Serial.println("严重污染");
    break;
  }
  Serial.println("");
  delay(1000);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

待更新...

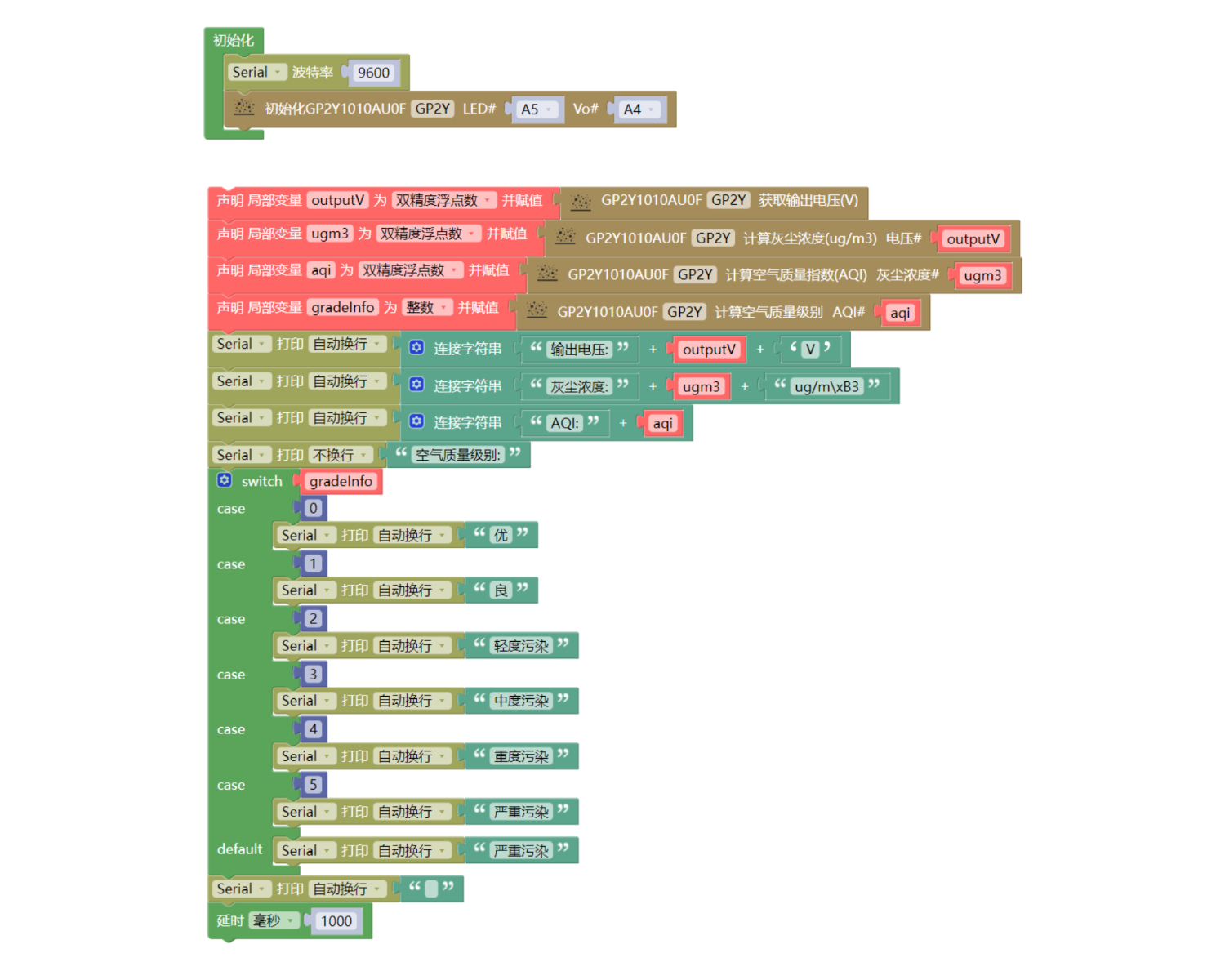

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

Bilder müssen aktualisiert werden...

8、Testumgebung Einrichtung

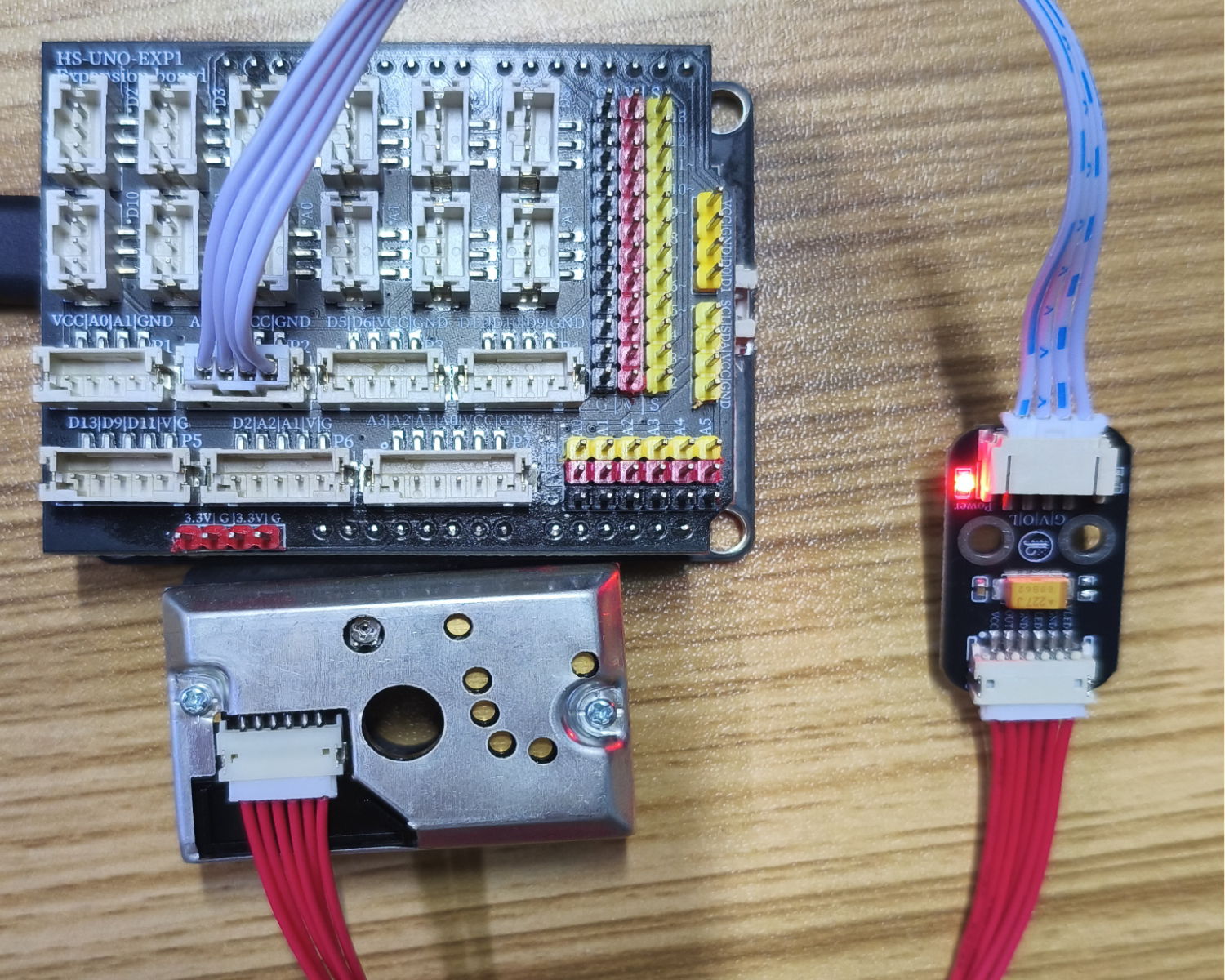

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 EXP-Erweiterungsplatte *1

• USB type-c Datenkabel *1

• HS-S68P Staubrauchsensor*1

• PH2.0 4P-Doppelkopfsteckerleitung *1

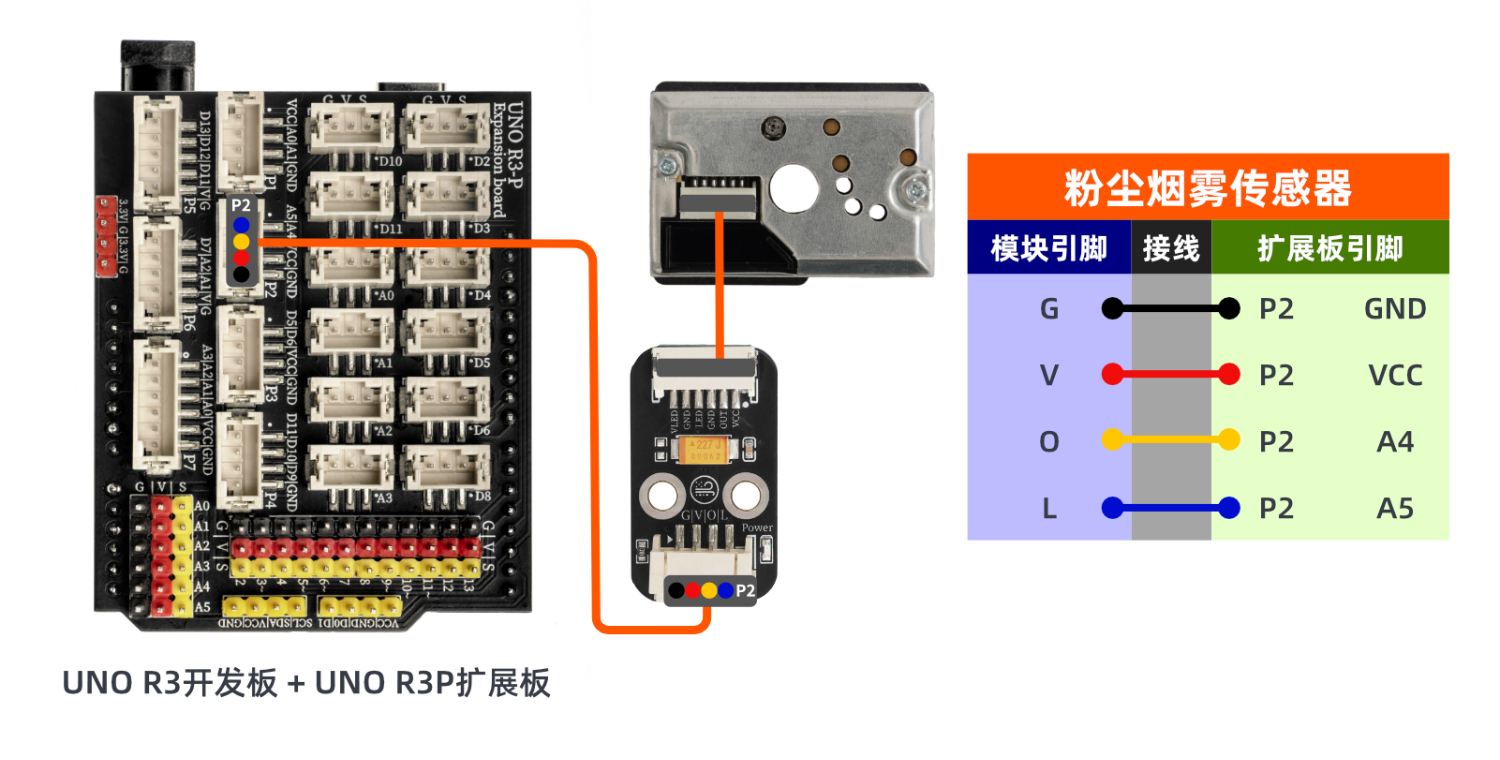

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Videoanleitung:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Klicken Sie zum Anzeigen

10、Testergebnis

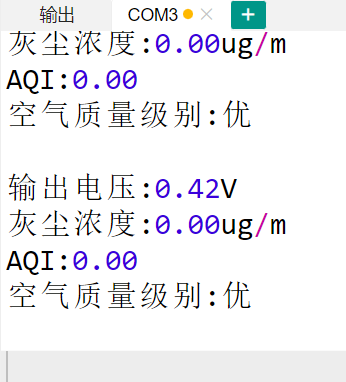

Arduino UNO Testergebnis:

Eingeben Sie den Code, nach dem der Computer-Serialport die erforderlichen Informationen anzeigt, wie zum Beispiel Staubkonzentration, Luftqualität und so weiter.

ESP32 Testergebnis:

Wird aktualisiert...
