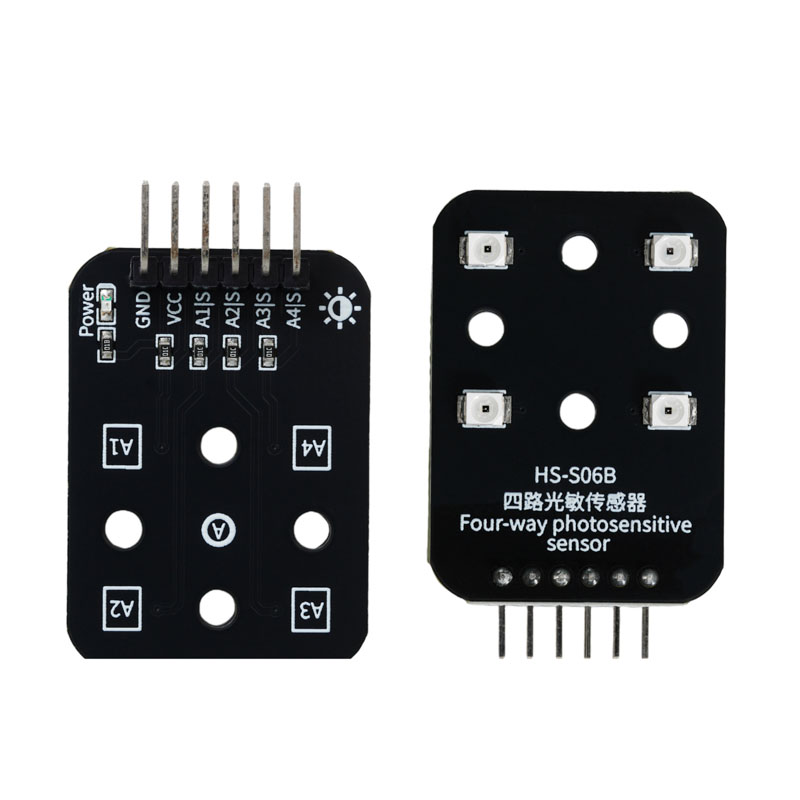

HS-S06B Vierkanalige Lichtsensoren

1、Einführung

Der Vierkanal photoempfindliche Sensor besteht aus einem Modul aus vier unabhängigen photoempfindlichen Widerständen.Der photoresistor ist ein spezieller Widerstand, dessen Widerstandswert mit der Intensität des Lichts variiert.Die Funktionsweise des Vierkanal-Lichtempfindlichen Sensors: Jeder photoresistive Widerstand erzeugt unterschiedliche Widerstandswerte je nach der aktuellen Beleuchtungsstärke.Durch Messung der Änderung der Widerstandswerte dieser 4 photoresistiven Widerstände kann die Beleuchtungssituation in der aktuellen Umgebung in verschiedenen Richtungen ermittelt werden.Oftensendet dieser Sensor die Signale von 4 photoresistiven Widerständen nach der ADC-Umsetzung an einen Mikrocontroller oder einen anderen Controller.
Die typischen Anwendungsszenarien für vierkanalige Lichtsensoren umfassen: Umgebungslichtdetektion und -regulierung: Die Beleuchtung im Innenraum wird automatisch an die Intensität des Umgebungslichts angepasst.Objekt/Menschenerkennung: Durch die Erkennung von Lichtveränderungen in verschiedenen Richtungen wird die Bewegung von Objekten oder Menschen erkannt.Positionserkennung: Nutzung der Ausgaben von 4 photoresistiven Sensoren zur Bestimmung der Lichtquelle, zur Orientierungskontrolle von Solarkraftwerken und mehr.Lichtintensitätsausgleichssteuerung: In bestimmten Anwendungen muss das Licht in vier Richtungen gleichmäßig gehalten werden, um den Ausgleich der Lichtintensität mit vier Lichtsensoren zu erreichen, z.B. einem Followspot.

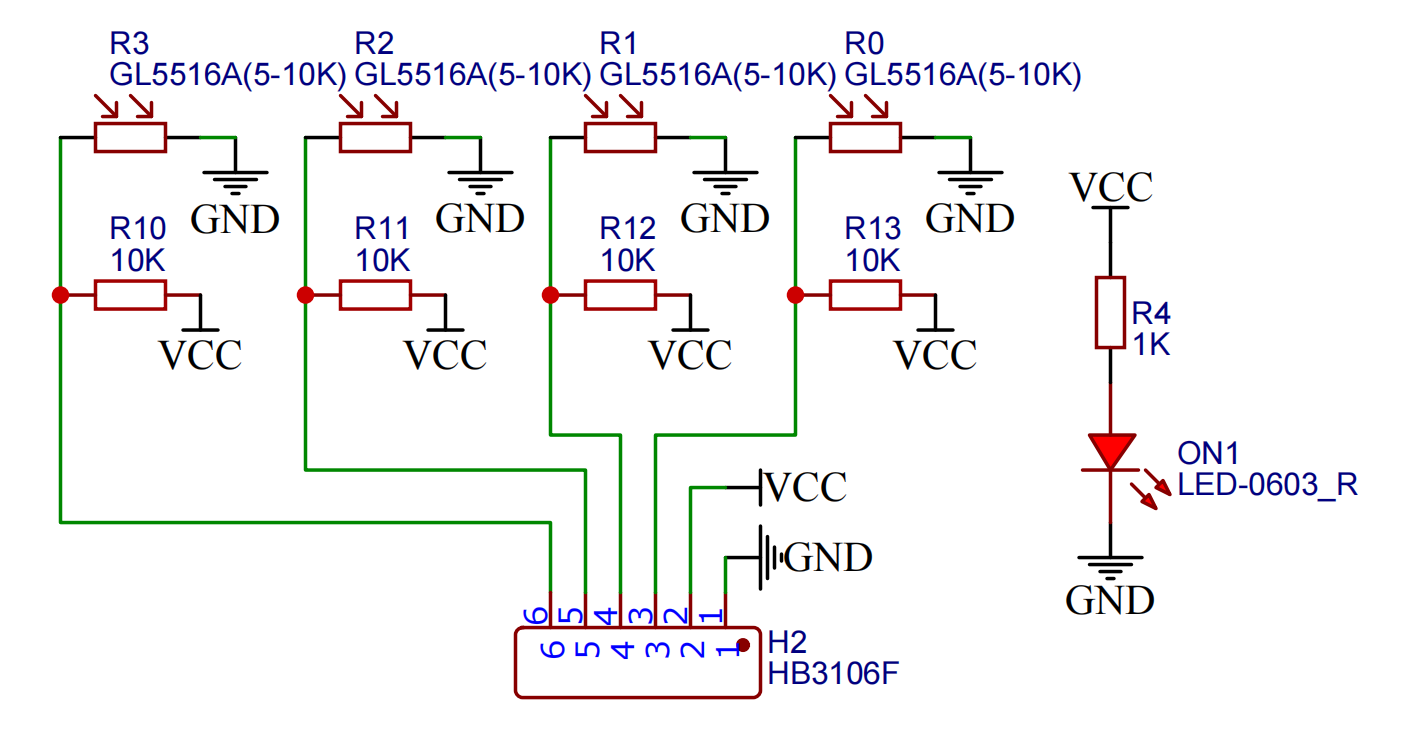

2、Schemazeichnung

4-Bit Lichtsensor HS-S06B SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

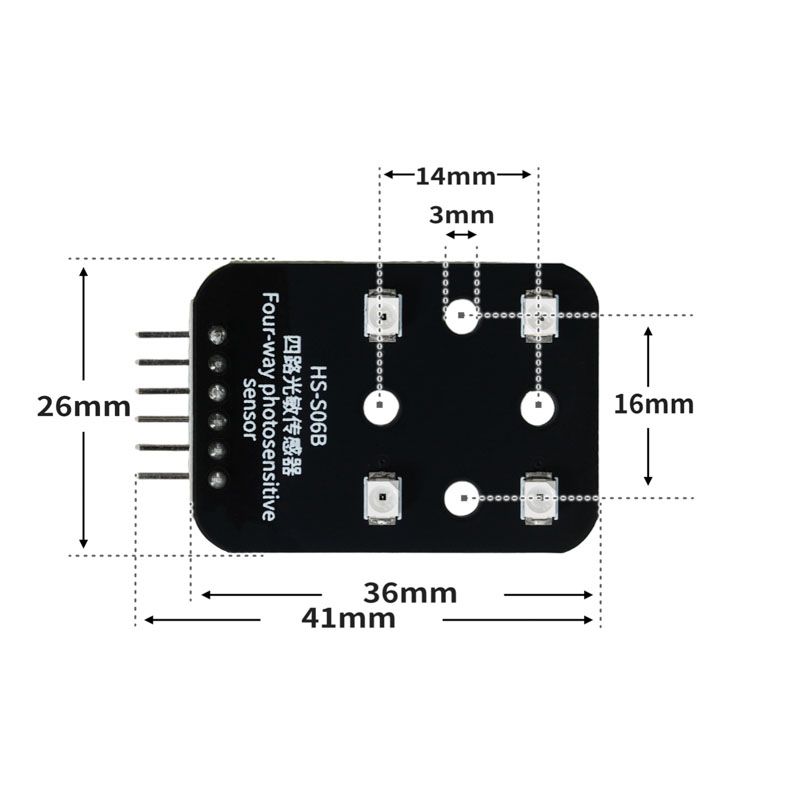

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile int zoushang;
volatile int youshang;
volatile int zouxia;
volatile int youxia;

void setup(){
  Serial.begin(9600);
  zoushang = 0;
  youshang = 0;
  zouxia = 0;
  youxia = 0;
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
  pinMode(A4, INPUT);
}

void loop(){
  zouxia = analogRead(A1);
  zoushang = analogRead(A2);
  youxia = analogRead(A3);
  youshang = analogRead(A4);
  delay(500);
  Serial.print("A1：");
  Serial.print(zouxia);
  Serial.print("******");
  Serial.print("A2：");
  Serial.print(zoushang);
  Serial.print("******");
  Serial.print("A3：");
  Serial.print(youxia);
  Serial.print("******");
  Serial.print("A4：");
  Serial.println(youshang);

}​

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


adc34 = machine.ADC(machine.Pin(34))
adc35 = machine.ADC(machine.Pin(35))
adc36 = machine.ADC(machine.Pin(36))
adc39 = machine.ADC(machine.Pin(39))
while True:
    print(' A1: ',end ="")
    print(adc34.read_u16(),end ="")
    print(' A2: ',end ="")
    print(adc35.read_u16(),end ="")
    print(' A3: ',end ="")
    print(adc36.read_u16(),end ="")
    print(' A4: ',end ="")
    print(adc39.read_u16())
    time.sleep_ms(200)

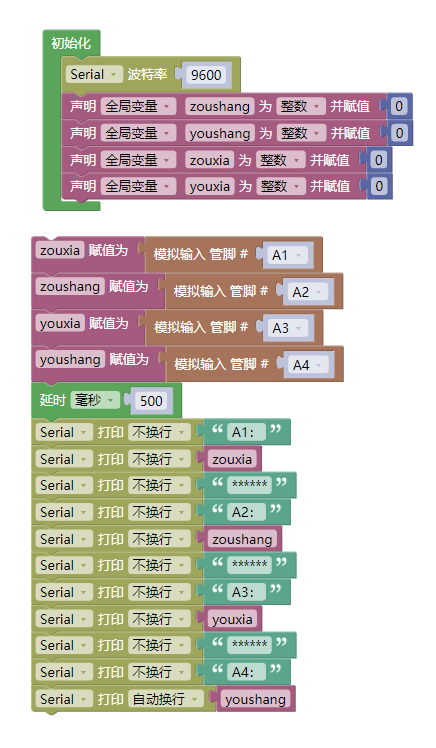

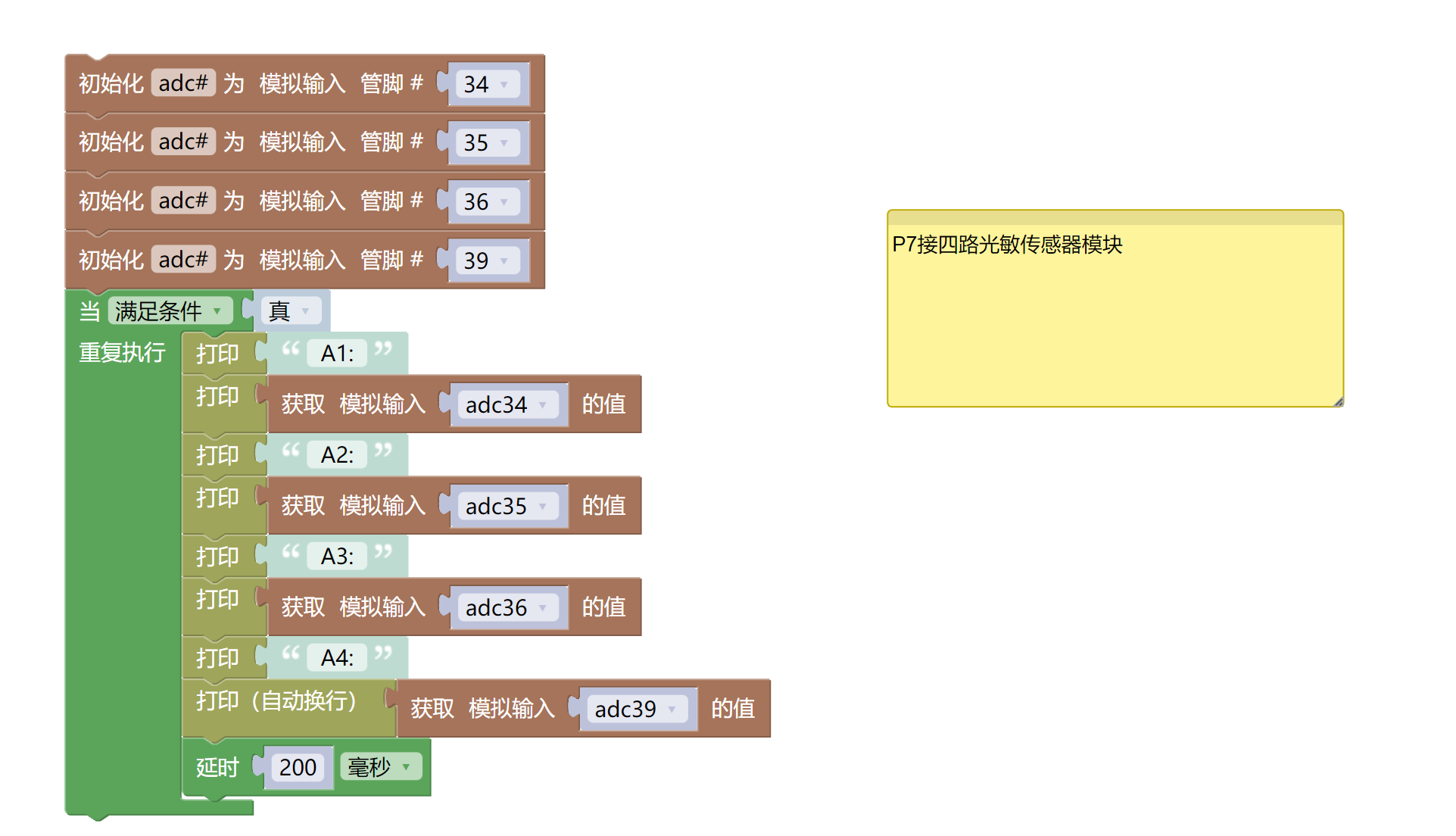

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• Vierkanalige Lichtsensormodul (HS-S06B) *1

• 1P Mutter zu Mutter Dupont-Kabel *6 Stangen oder 3P Mutter zu Mutter Dupont-Kabel *2 Stangen

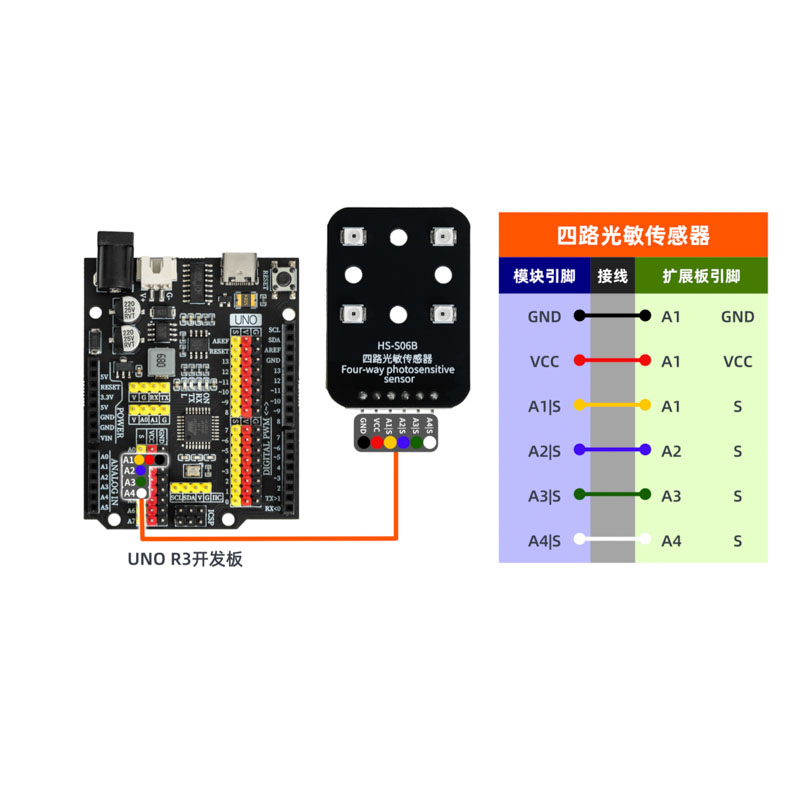

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

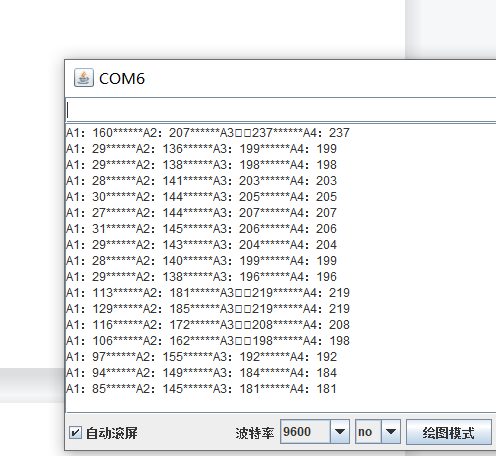

10、Testergebnis

Arduino UNO Testergebnis:
