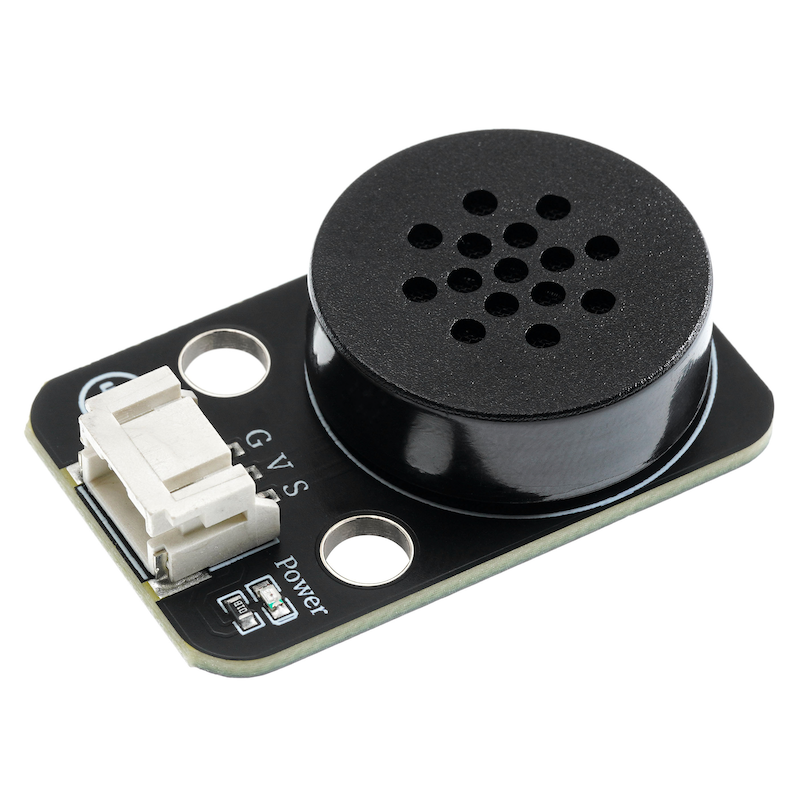

HS-F26-L Sprachausgabemodul

1、Einführung

Anleitung zum Sprachausgabemodul:2、第二步将UNO开发板的库文件下载后解压在桌面。

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Anschlusstyp: PH2.0 3P Steckerleitung

• Montageart: Doppelbolzenfixierung

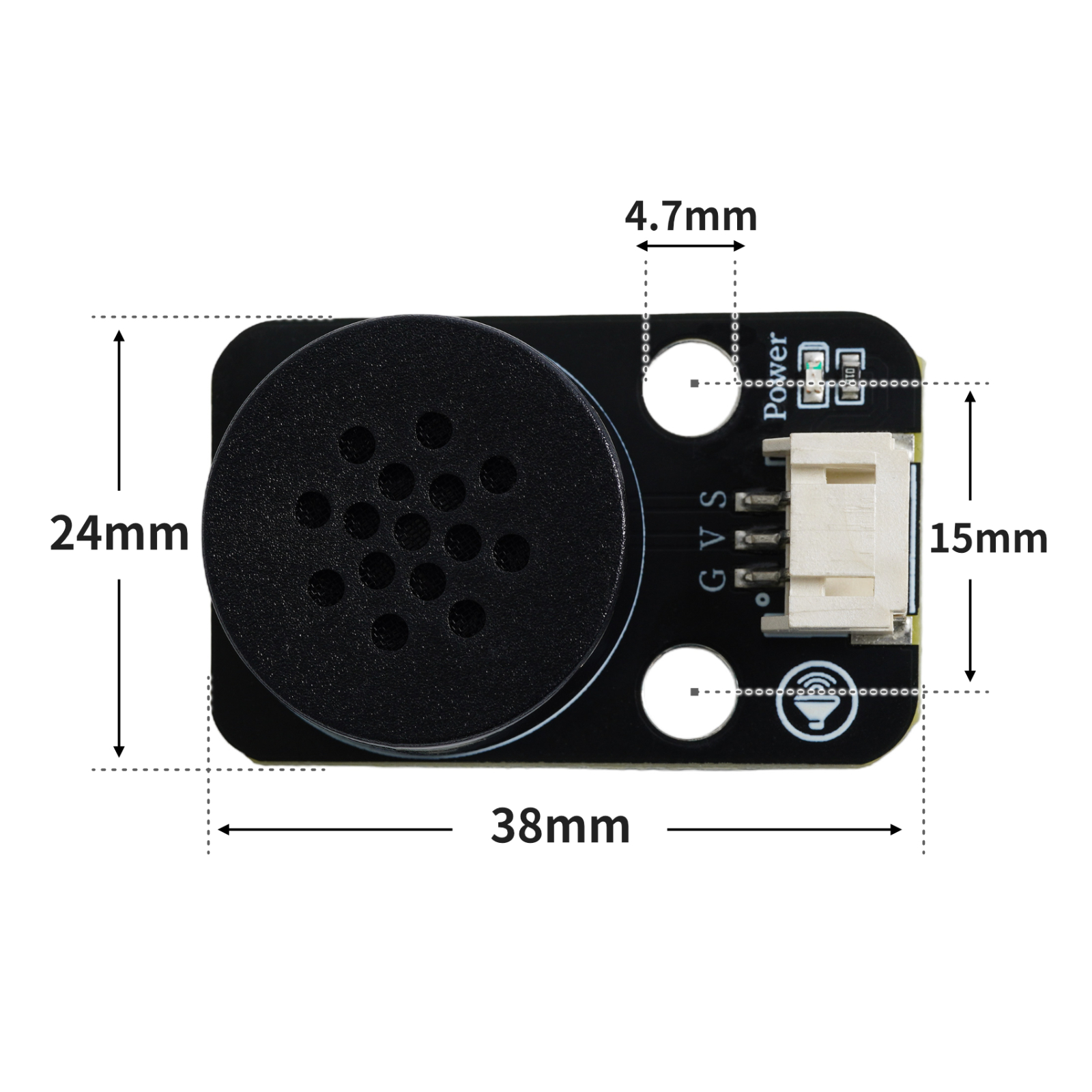

4, Platinegröße

5、米思齐添加UNO库和Python库 in Deutsch

Arduino UNO 库添加： in Deutsch
米思齐自带库不需要再添加。 in Deutsch

ESP32 Micro python Bibliothek hinzufügen:

Datei installieren, klicken Sie hier:参考链接

6、Arduino IDE Beispielprogramm

Arduino UNO Grafische Beispielprogramme:

void send_data(int addr) {
  int i;
  digitalWrite(8, LOW);
  delay(3); //>2ms
  for (i = 0; i < 8; i++) {
    digitalWrite(8, HIGH);
    if (addr & 1) {
      delayMicroseconds(2400); //>2400us
      digitalWrite(8, LOW);
      delayMicroseconds(800);
    } //>800us
    else {
      delayMicroseconds(800); //>800us
      digitalWrite(8, LOW);
      delayMicroseconds(2400);
    } //>2400us
    addr >>= 1;
  }
  digitalWrite(8, HIGH);
}

void setup(){
  pinMode(8, OUTPUT);
}

void loop(){
  send_data(0x10); //volume control 0xE0-E7;
  delay(1000);
  send_data(0x11); //volume control 0xE0-E7;
  delay(1000);
  send_data(0x12); //volume control 0xE0-E7;
  delay(1000);
  send_data(0x13); //volume control 0xE0-E7;
  delay(1000);

}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine
import time
def voice_broadcast(Pin, directives, delay):
    Pin.value(0)
    time.sleep_ms(5)
    for i in range(0, 8, 1):
        if ((directives>>i)&0x01) == 0:
            Pin.value(1)
            time.sleep_us(800)
            Pin.value(0)
            time.sleep_us(2400)
        elif ((directives>>i)&0x01) == 1:
            Pin.value(1)
            time.sleep_us(2400)
            Pin.value(0)
            time.sleep_us(800)
    Pin.value(1)
    time.sleep_ms(delay)

Pin4 = machine.Pin(4, machine.Pin.OUT)
Pin4.value(1)
time.sleep_ms(10)


voice_broadcast(Pin4, 0x10,1000)
voice_broadcast(Pin4, 0x11,1000)
voice_broadcast(Pin4, 0x12,1000)
voice_broadcast(Pin4, 0x13,1000)

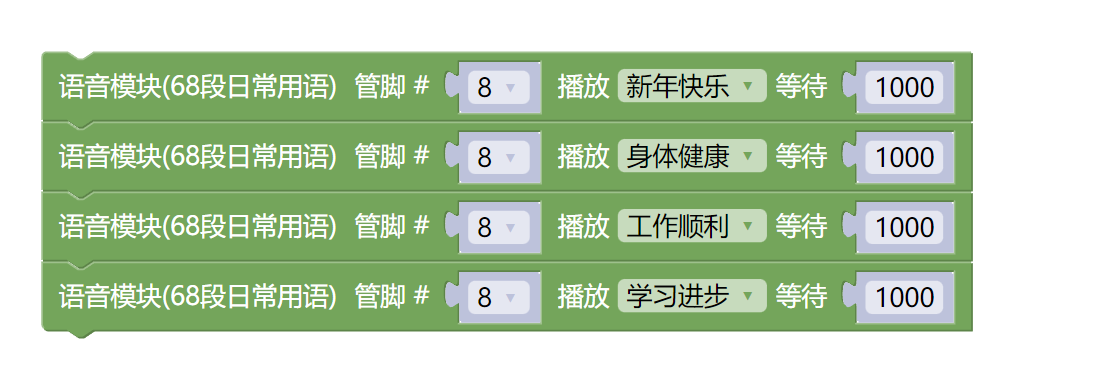

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Arduino UNO Grafische Beispielprogramme:2、第二步将UNO开发板的库文件下载后解压在桌面。

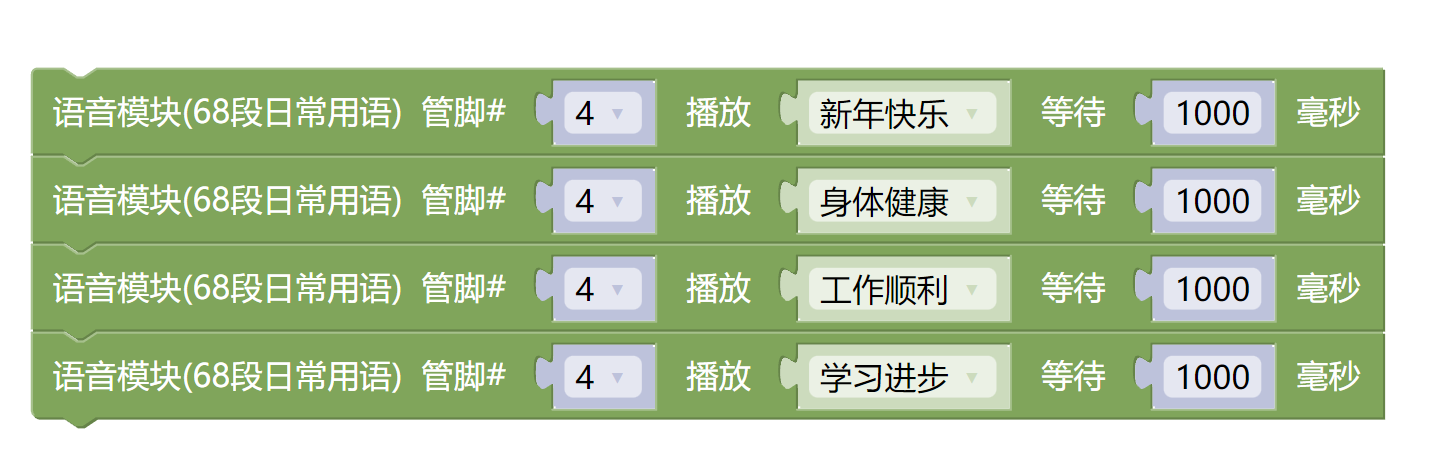

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

8、Testumgebung Einrichtung

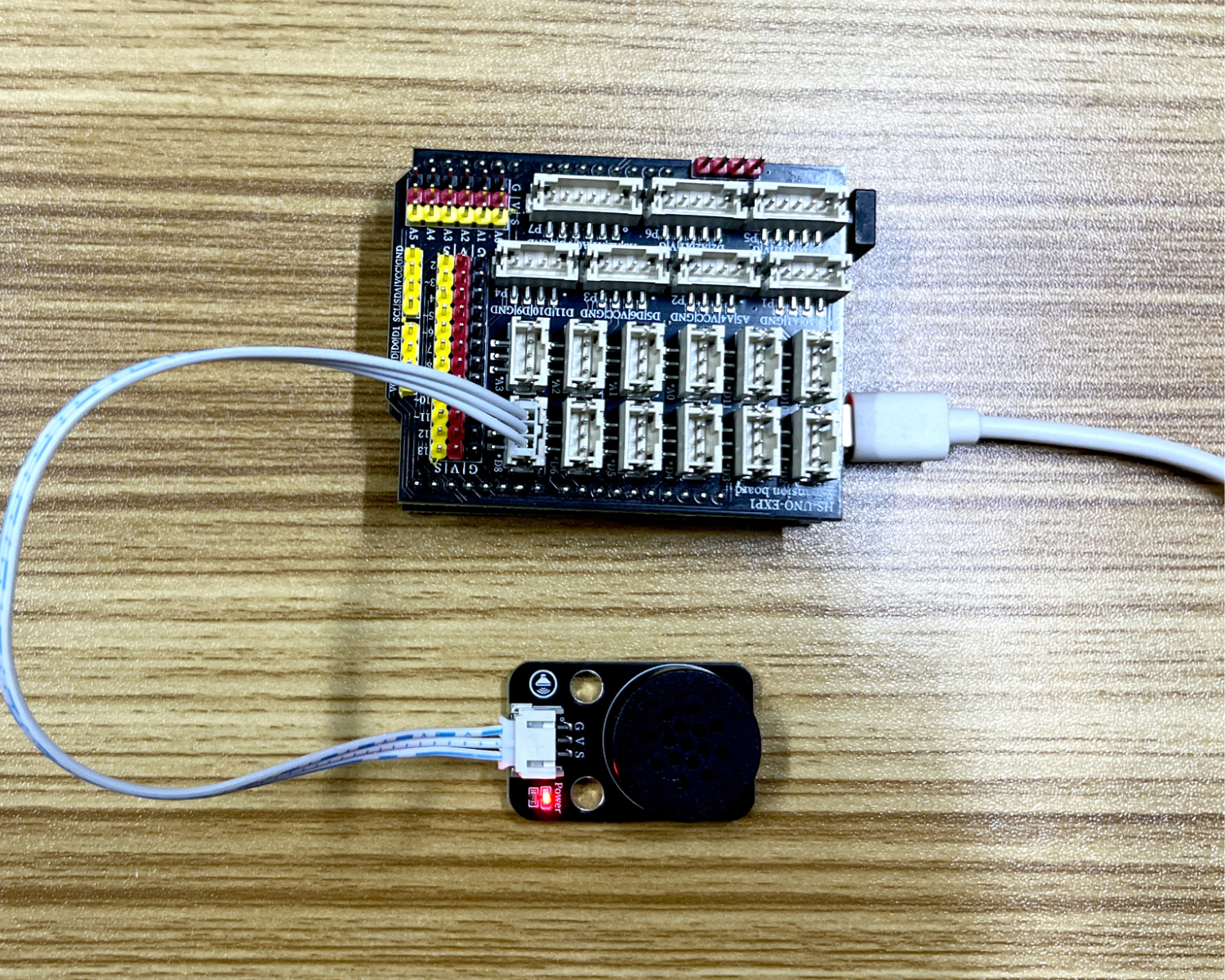

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• Sprachausgabemodul (HS-F26L) *1

• PH2.0 4P-Doppelkopfsteckerleitung *1

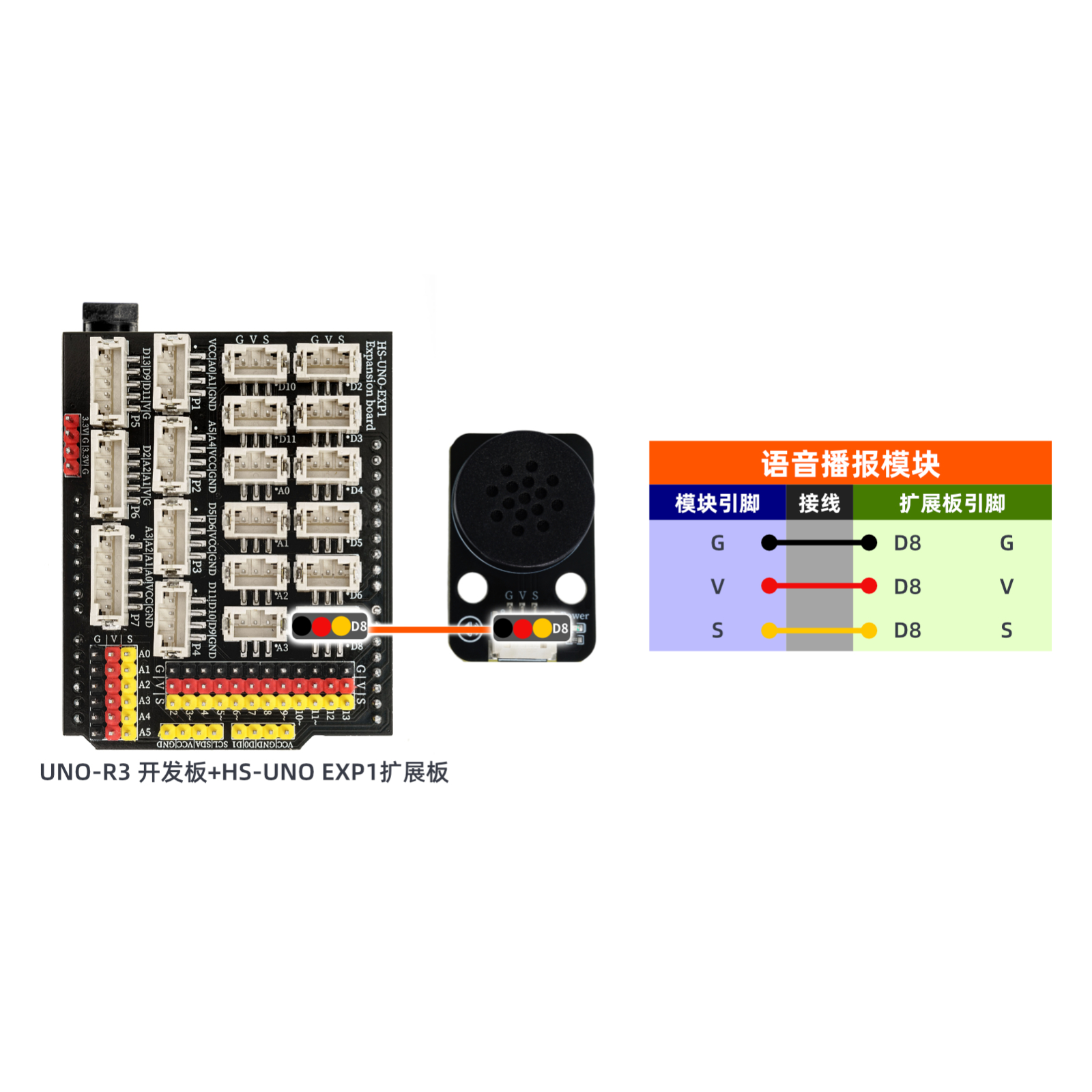

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

9、Video-Tutorial

Arduino UNO Video-Tutorial：Klicken, um anzuzeigen

ESP32 Python Videoanleitung:

10、Testergebnis

Arduino UNO Testergebnis:

Das Gerät ist angeschlossen und die Software auf die Arduino UNO-Platine hochgeladen, dann wird der Sprachausgabemodul nach den Programmsätzen wiederholt spielen.

ESP32 Python-Testergebnis:
