1、Einführung

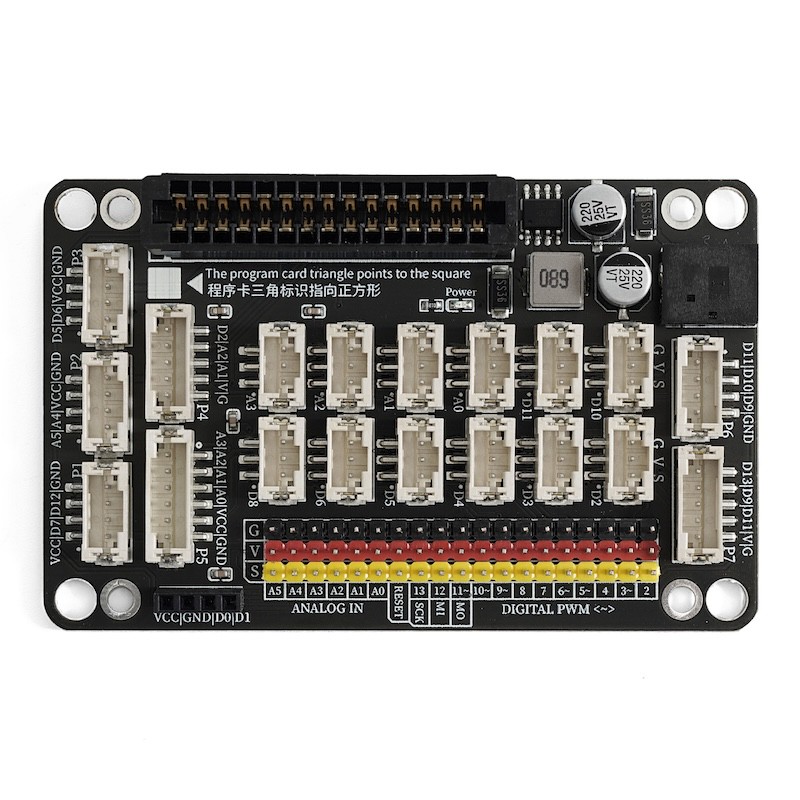

EX-U+AL2(Erweiterungsplatine) ist eine Zubehörerweiterungsplatine, die nach der U+ PROGRAM CARD Entwicklungsplatine gestaltet wurde und die Pins der Entwicklungsplatine auf einer PCB-Brettplatine integriert.}Der Steckeranschluss auf der Platine ist gleichzeitig vorhanden und der PH2.0-Anschluss wird beibehalten.2 Arten von Anschlüssen, die den verschiedenen Bedürfnissen der Benutzer gerecht werden.Der Benutzer kann flexibel Erweiterungsmodule hinzufügen und entfernen.Adapter Spannungsanschluss: DC005/5.5-2.1MM.Stromanschluss Eingangsspannungsbereich: 6-12V.Angebundene Stromversorgungseinheit Ausgangsleistung: 5V/2A.I/0-Schnittstelle: 2,54-Buchsenstecker, Abmessungen der 2,54-Buchsenstecker: 65 mm * 45 mm * 19 mm.
2、Eigenschaften
1、Das Gerät verfügt über digitale IO-Buchsen (Pins von D2 bis D13) und analoge IO-Buchsen (Pins von A0 bis A5). (Es kann den Bedarf an Erweiterungsmodulen mit Dupont-Kabeln erfüllen)
2、hat es digitale IO-Anschlüsse PH2.0 3P-Buchse (Pinnummern von D2 bis D11) und analoge IO-Anschlüsse PH2.0 3P-Buchse (Pinnummern von A0 bis A5), sowie 4 PH2.0 4P-Buchsen, 2 PH2.0 5P-Buchsen und 1 PH2.0 6P-Buchse.
3、电源接口有1个为适配器供电接口。
3、Erweiterungsplatzauswertung
Digitales IO-Sockeldocking (D2-D13) und Digitales IO-PH2.0 3P Steckdose (D2-D11)
Diese IO-Ports können als digitale Ausgänge festgelegt werden, d.h. sie können auf High oder Low gesetzt werden.D3-Pin kann als Hardware-Interrupt-Pin verwendet werden.D3,D10,D11 Pins können Analogsignale ausgeben.
Simulierte IO-Anschlusspin (A0-A5) und Simulierte IO-Anschlussbuchse PH2.0 3P Stecker (A0-A3)
Diese IO-Ports können als Simulations-Eingaben und Simulations-Eingaben festgelegt werden. Der Wert der Simulations-Eingaben beträgt (0-1023). Der Wert der Simulations-Ausgänge beträgt (0-255).
Adapter-Stromanschlussinterface
DC005/5.5-2.1MM. Spannungsversorgungsanschluss Eingangsspannungsbereich: 6-12V.
P1 Steckplatz
Der Steckplatz der Schaltung ist so gestaltet, dass VCC/D7/D12/GND zur einfachen Anbindung an einige Module mit PH2.0 4P-Buchsen geeignet ist. (Kompatibilitätsmodul: HS-SR04L)Ultraschallsensor)
P2-Sitz
Die Steckverbindung ist so gestaltet, dass sie A5/A4/VCC/GND verwendet und einfach mit einigen Modulen mit PH2.0 4P-Anschluss verbunden werden kann. (Kompatabile Module: HS-S63-LTCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
P3-Sockel
Der Stecker-Schaltkreis ist so entworfen, dass D5/D6/VCC/GND benutzt werden kann, um mit einigen Modulen mit PH2.0 4P-Anschluss zu koppeln.Sprach認識制御モジュール、HS-F04L電機駆動モジュール、HS-F20LMotormodul、HS-F10L電機駆動モジュール、HS-S49PLMP3-Sprachausgabemodul、HS-F23-L1-stelliges 7-Segment-Display、HS-S60-LBluetooth-Modul)
P4-Sockel
Das Steckplatz-Circuit ist für D2/A2/A1/VCC/GND konzipiert, um die Anbindung an einige Module mit PH2.0 5P-Buchsen zu erleichtern.Doppelachser Joystickmodul、HS-S32LDrehencoders)
P5-Sockel
Das Steckplatzcircuit ist so gestaltet, dass es einfach mit einigen Modulen, die mit dem PH2.0 6P-Anschluss kompatibel sind, verbunden werden kann.4P Tastenmodul)
P6 Steckplatz
Die Steckplatzschaltung ist für D11/D10/D9/GND konzipiert, um eine einfache Verbindung mit einigen Modulen mit PH2.0 4P-Anschluss herzustellen. (Kompatibilitätsmodul: HS-F05L)Verkehrssignalmodul、HS-F01LRGB-LED-Modul)
P7 Steckplatz
Diese Steckverbindung ist so entworfen, dass sie mit Modulen mit PH2.0 5P-Buchsen kompatibel ist, die leicht mit D13/D9/D11/V/G verbunden werden können. (Beispiel: HS-F13L)8x8 Punktmatrix-Displaymodul、HS-F24-L1-stelliges 7-Segment-Display)
