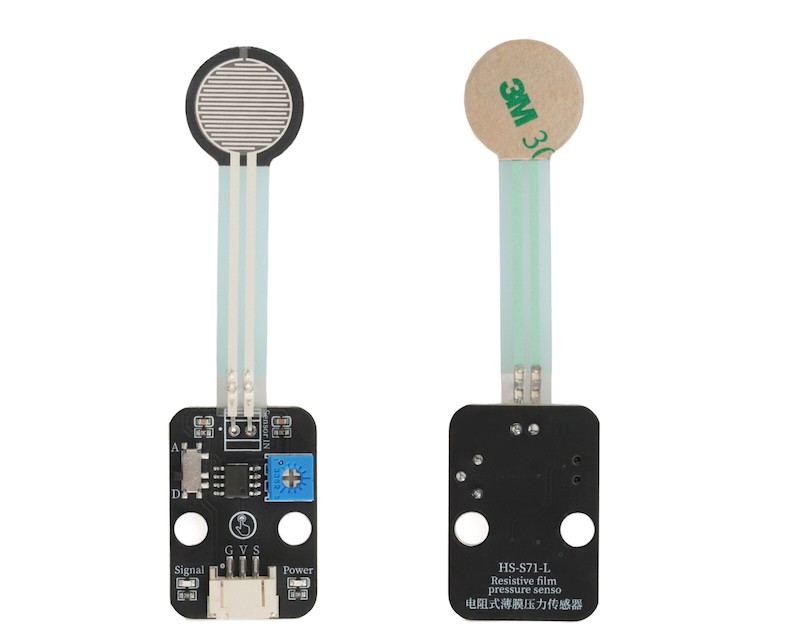

HS-S71-L Widerstandsbetätigte Folien-drucksensor

HS-S71-L Widerstandsbetätigte Folien-drucksensor

1、Einführung

Der resistive Filmdrucksensor ist ein Gerät, das auf dem Prinzip der Änderung des Widerstands arbeitet, um Druck zu spüren.Basierend auf dem piezoresistiven Effekt: Wird Druck auf die Oberfläche des Sensors ausgeübt, erfolgt eine mechanische Deformation der dünnen Schichtmaterialien des empfindlichen Schichtes (Kompression oder Dehnung), was zu einer Veränderung der Struktur der Leitungskanäle im Material führt (z.B. Veränderung der Abstände der leitfähigen Partikel, Verzerrung des Kristallgitters der Folie), was wiederum zu einer Änderung des Widerstands führt.Durch Messung der Änderung der Widerstandswerte kann die Größe des erlebten Drucks berechnet werden.

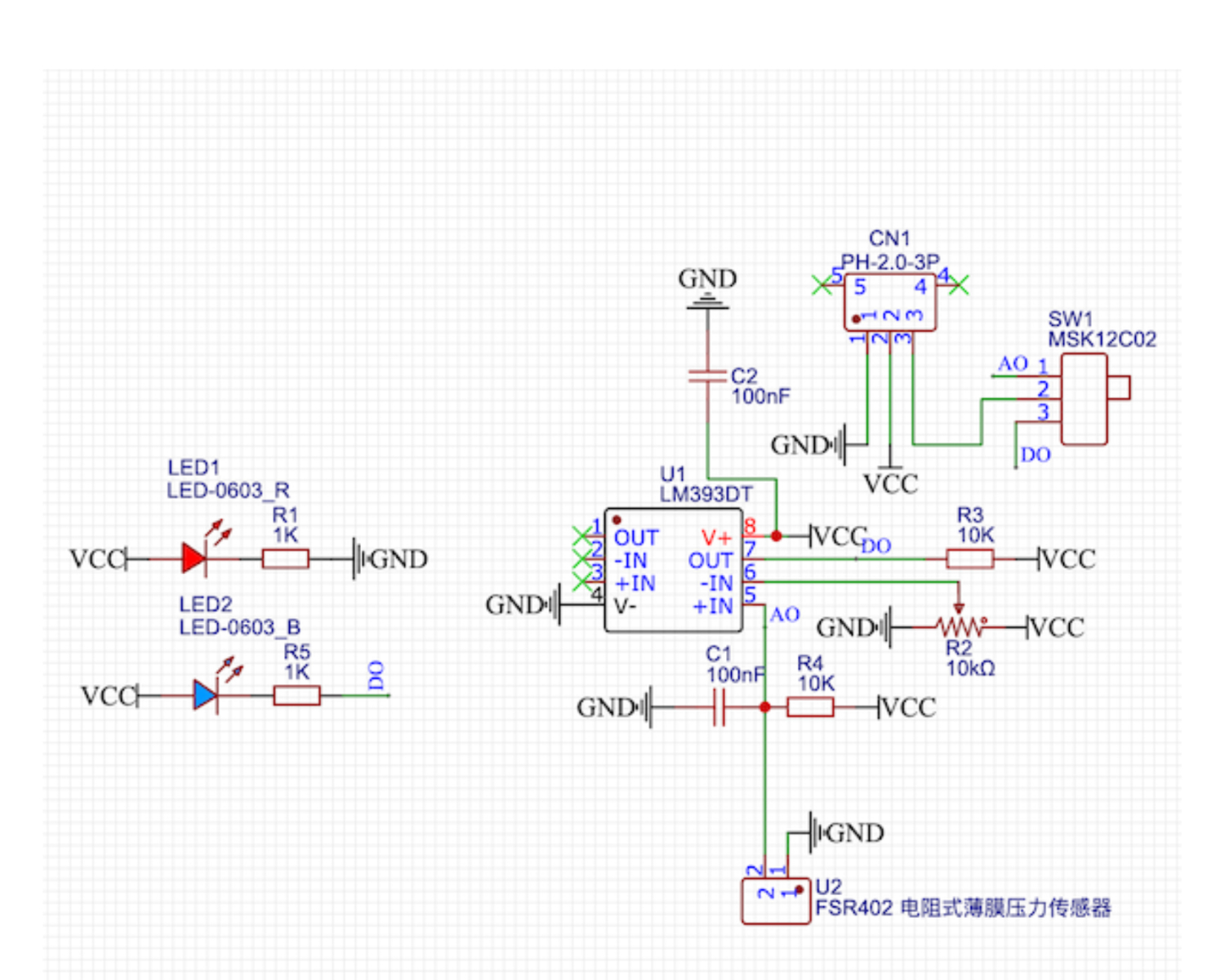

2、Schemazeichnung

3、Modulparameter

Pinbezeichnung

Beschreibung

G

GND(Stromzuführung)

V

VCC (Spannungsplus)

S

Digital Signalspinne

  • Spannungsversorgung: 3.3V / 5V

  • Verbindungsweg: PH2.0 3P Stecker

  • Montagemethode: Lego-Baukasten

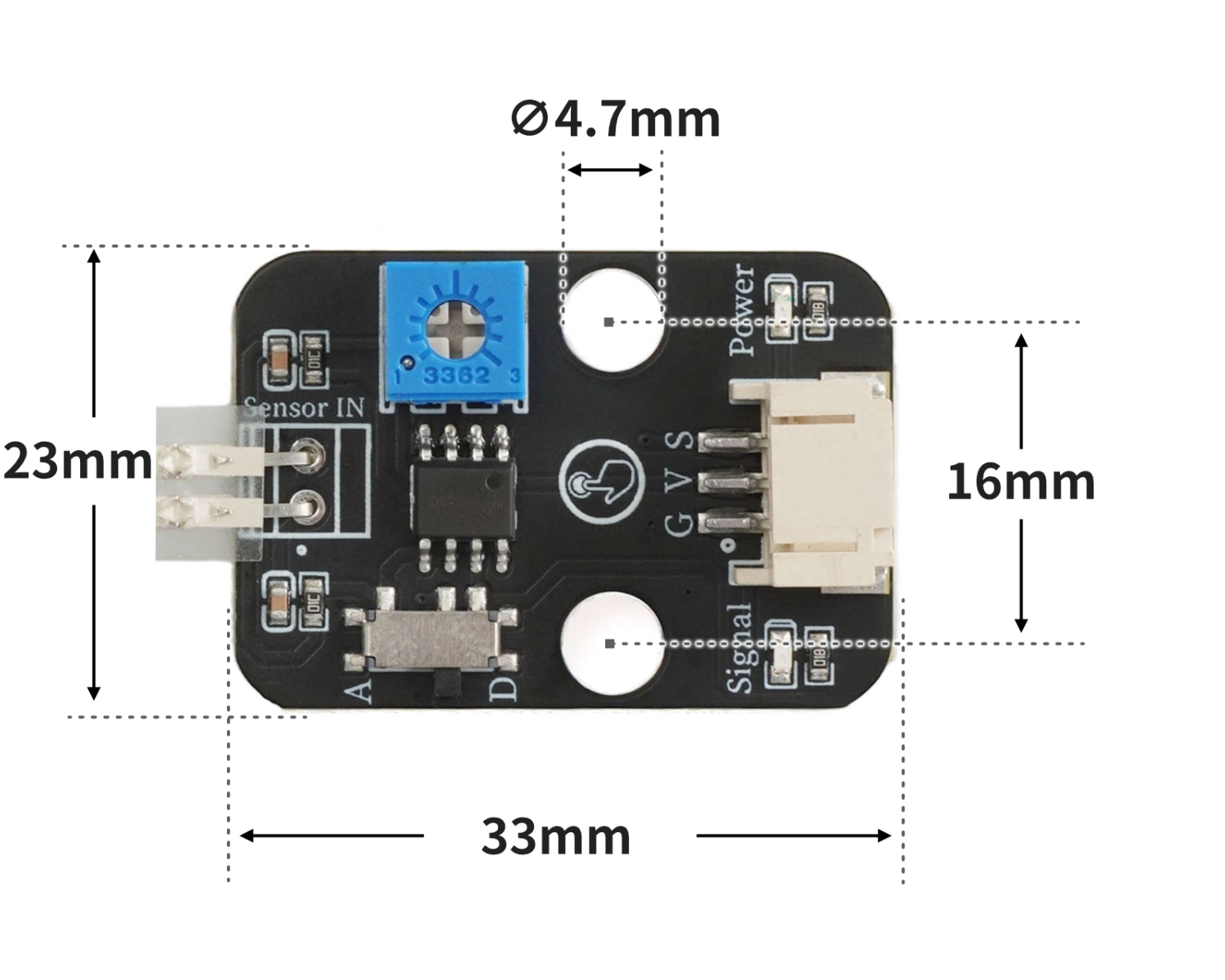

4, Platinegröße

5、Arduino IDE Beispielprogramm

Beispielprogramm (UNO-Board): Klicken Sie zum Herunterladen

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

Beispielprogramm (ESP32-Entwicklungsboard - basierend auf Python, kann nicht mit Arduino IDE hochgeladen werden):

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(1)
    else:
        pin12.value(0)

6、米思齐 Mixly 示例程序(图形化语言)

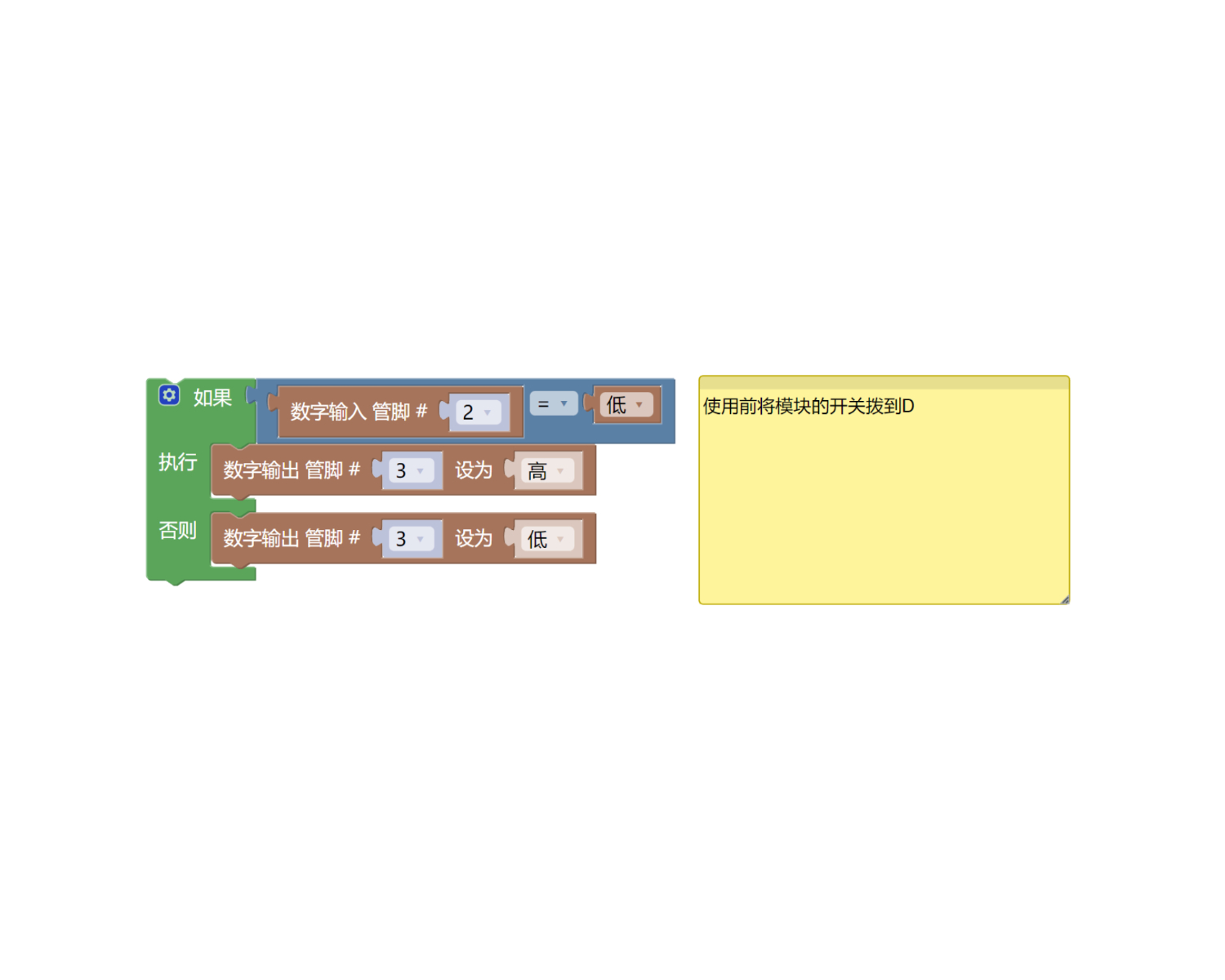

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

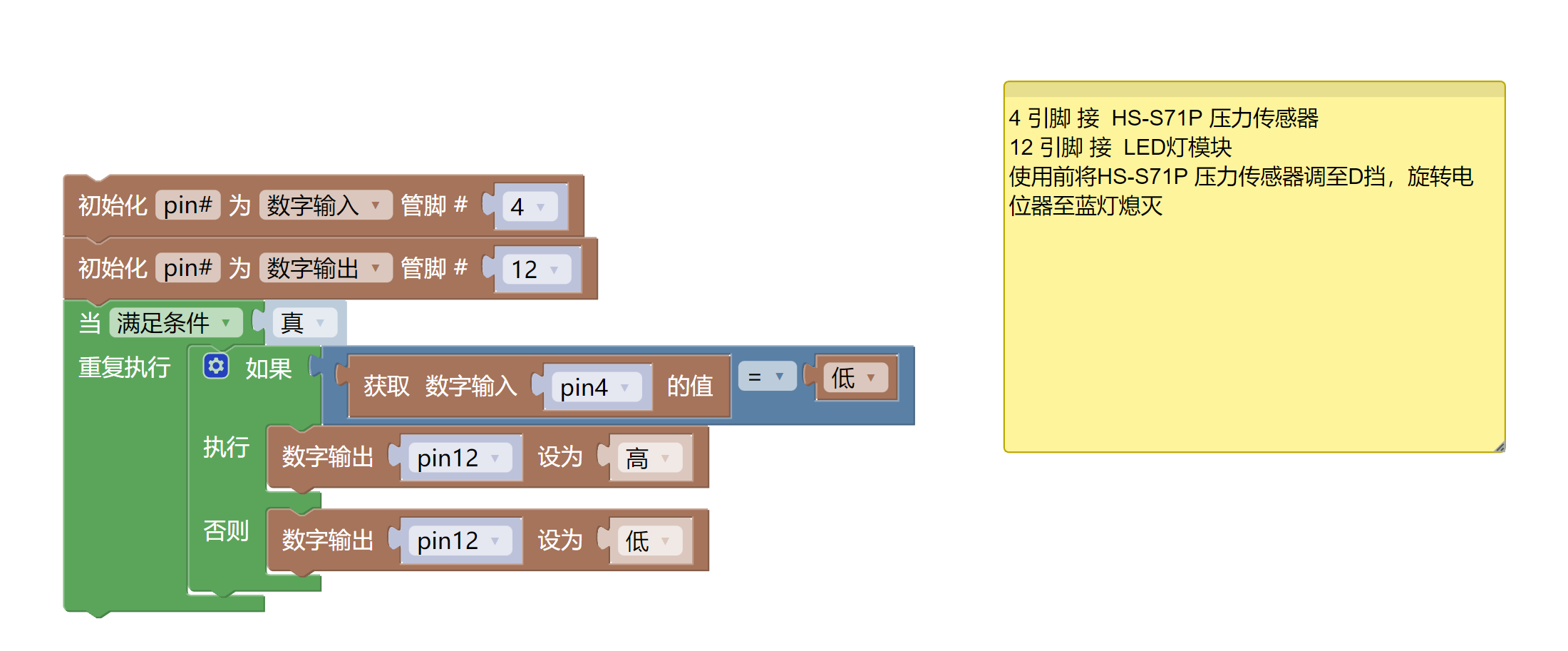

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

  • HELLO STEM UNO R3 PRO Entwicklungsboard *1

  • R3P Erweiterungsplatine *1

  • USB type-c Datenkabel *1

  • Druck Sensor (HS-S71-L) *1

  • LED-Leuchtmittelmodul (HS-F08L) *1

  • PH2.0 3P-Doppelseitige Steckerleitung *2 oder PH2.0 3P-Stecker auf DuPont-Kabel umstecken *2

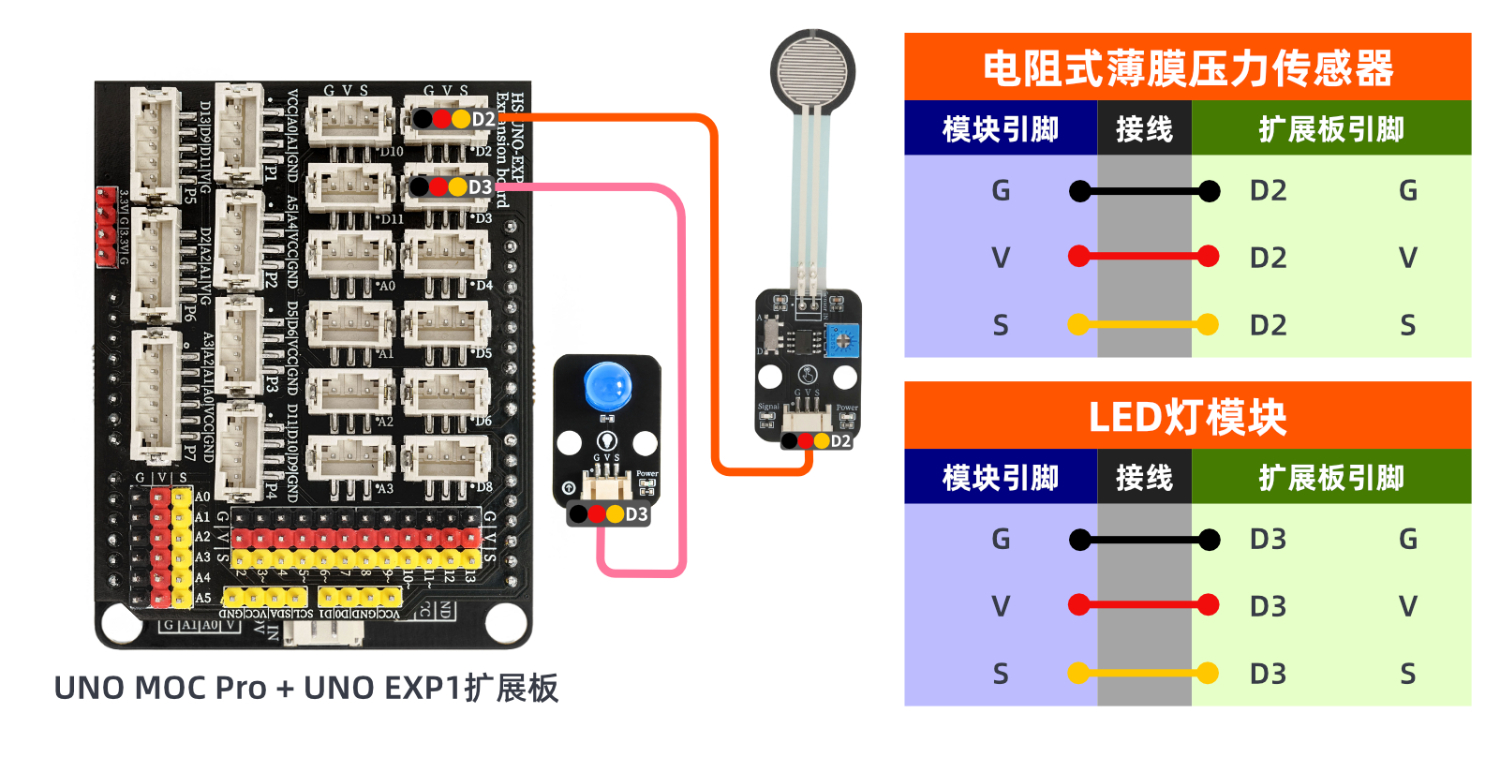

Schaltplan der Leitung:

Einrichtung der Micropython-Umgebung

Vorbereiten Sie die Komponenten:

Schaltplan der Leitung:

8, Video-Tutorial

Videoanleitung: Klicken Sie, um anzusehen

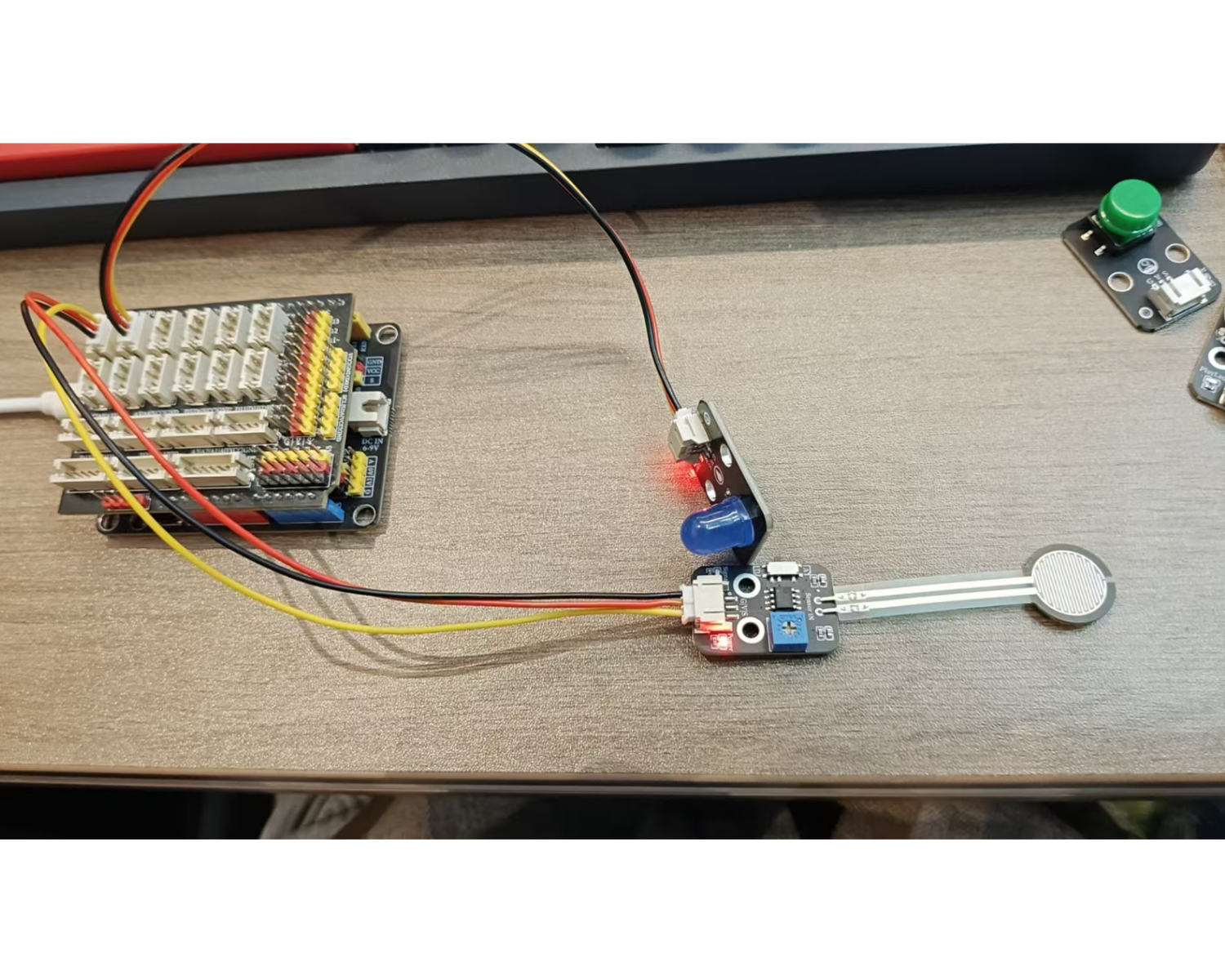

9, Testergebnis

Die Linien des Geräts sind verbindet, dann kopieren Sie das obige Programm auf die UNO-R3 PRO-Entwicklungsplatine und schalten Sie den Strom ein. Wenn der Drucksensor Druck detektiert, leuchtet das LED-Licht auf, andernfalls erlischt es.
