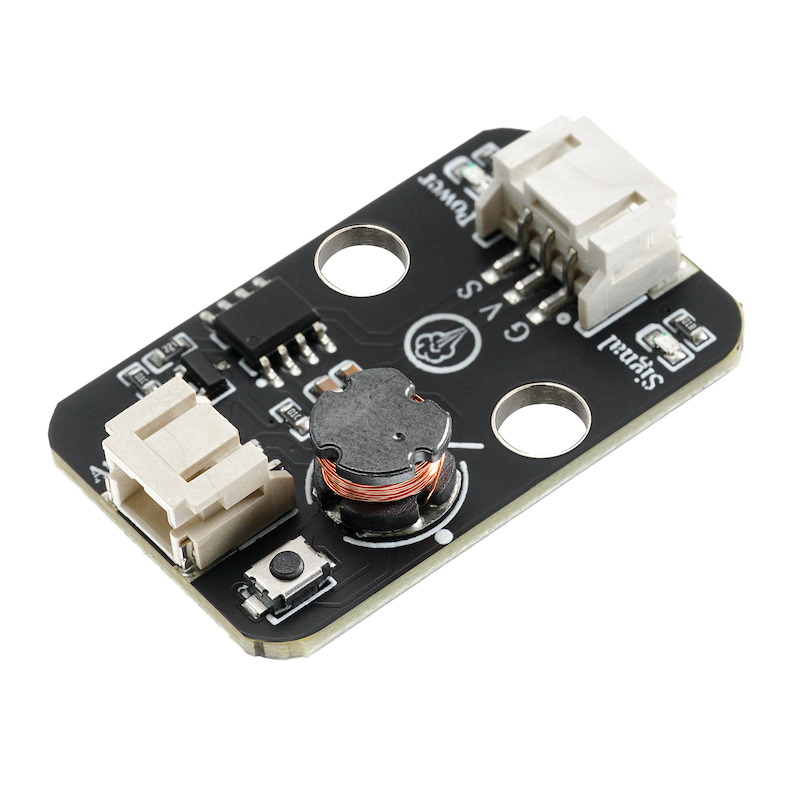

1、Einführung
2、Schemazeichnung
Wassernebelmodul-HS-F22-L Schema - Klicken Sie zum Anzeigen
3、Modulparameter
Pinbezeichnung | Beschreibung |
|---|---|
G | GND（Spannungsversorgungsminus） |
V | VCC（Spannungsversorgungsplus） |
S | Signalleitung |
Spannungsversorgung: 3.3V / 5V
Verbindungsmethode: PH2.0 Steckerkabel
Installationsart: Bauteile 6562 Achsschlüssel + 32123 Halbwellenschacht festmontiert

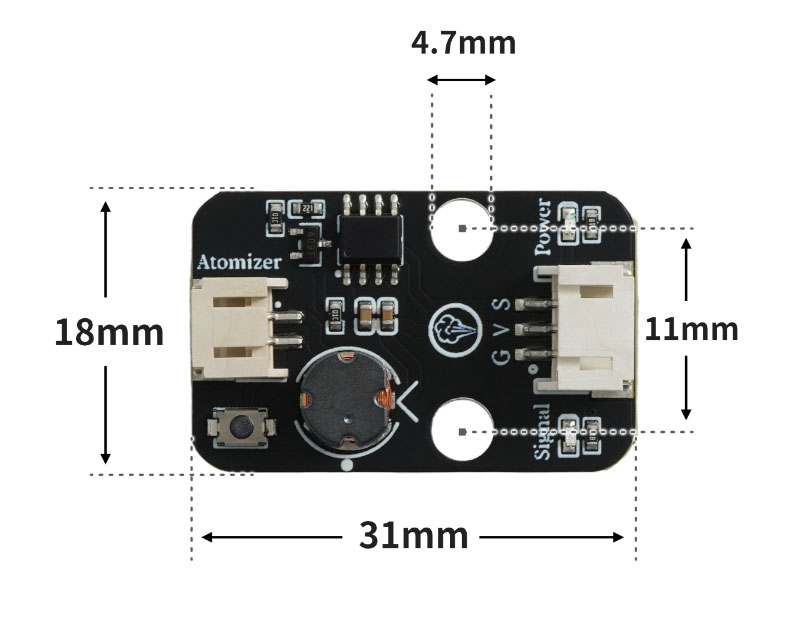

4, Platinegröße
5, Beispielprogramm
Mixly Beispielprogramm von Mischizi:HS-F22-L-mixly herunterladen
Arduino UNO Beispielprogramm:HS-F22-L-arduino herunterladen
6、Testumgebung aufbauen
Testumgebung für Arduino UNO einrichten
Vorbereiten Sie die Komponenten:
UNO-R3 Entwicklungsboard *1
UNO-R3 P Erweiterungsplatine *1
USB type-c Datenkabel *1
Feuchtnebelmodul (HS-F22L) *1
PH2.0 3P Doppelkopfsteckerleitung *1

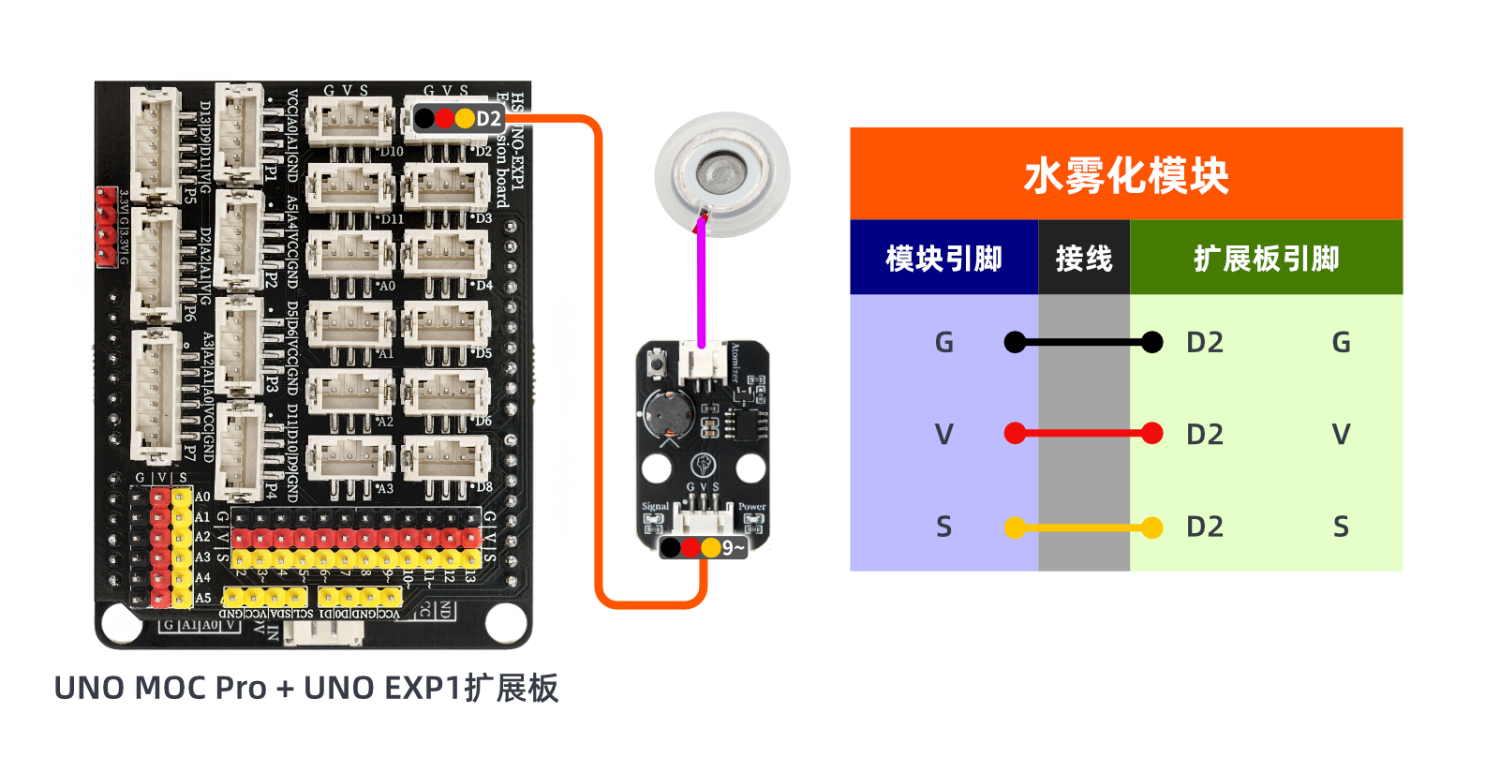

Schaltplan der Leitung:
7、Videoanleitung

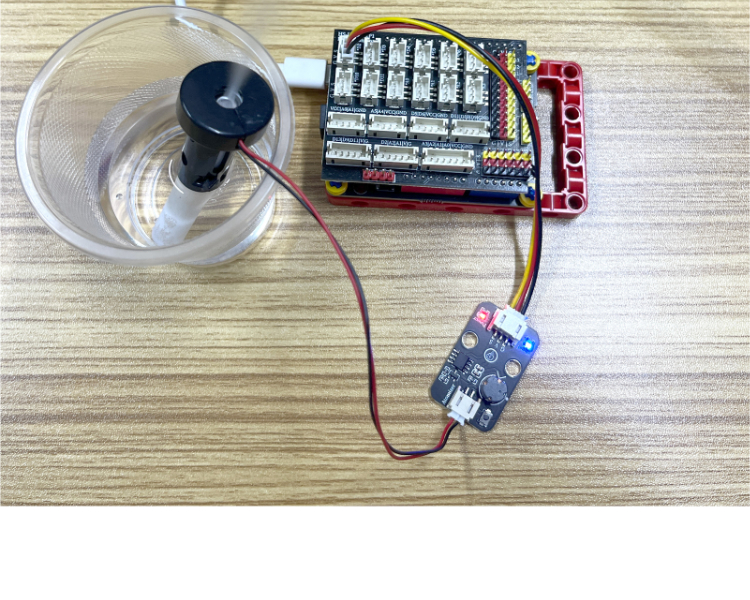

8、Test
Arduino UNO Testergebnis：
Das Gerät an die Kabel anschließen, das Programm auf die Arduino UNO Entwicklungsplatine hochladen, den Nebelstab einstecken und Sie werden feststellen, dass ständig Nebel erzeugt wird.
